Формула / Реферат

Котельный агрегат по авт.св. № 777350, от­личающийся тем, что, с целью повышения эконо­мичности путем утилизации тепла продувочной воды и снижения выбросов в атмосферу окислов, он дополнительно снабжен двумя паропроводами и сепаратором продувочной воды с патрубками отво­да сепарата и пара, первый из которых подключен к скрубберу, а второй посредством упомянутых па­ропроводов - к хвостовой части газохода между скруббером и экономайзером и между экономайзе­ром и водоподогревателем.

Текст

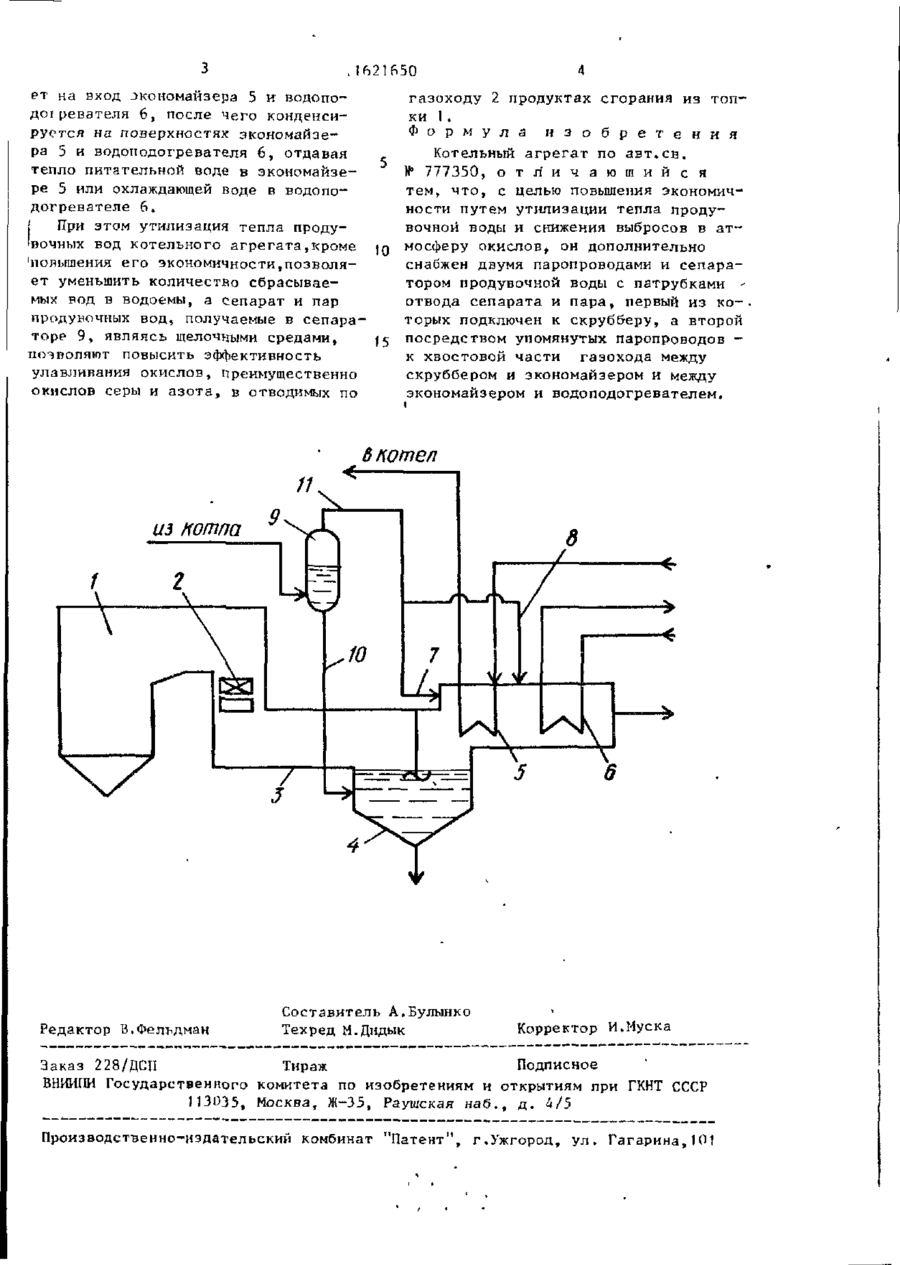

Изобретение относится к энергетике, может быть использовано в котельных установках электростанций,является усовершенствованием авт.ев, № 777350. Цель изобретения - повышение экономичности путем утилизации тепла продувочной воды и снижения выбросов в атмосферу окислов. Для этого агрегат снабжен двумя паропроводами 7 и 8 и сепаратором (С) 9 про дувочной воды с патрубками (П) 10 и М отвода сепарата и пара. П 10 С 9 подключен к контуру промывной воды скруббера (СК) 4, а П 11 С 9 посредством паропроводов 7 и 8 - к хвостовой части 3 газохода 2 агрегата,соответственно между СК 4 и экономайзером (Э) 5 и между Э 5 и водоподогревателем 6. При работе котельного агрегата сепарат С 9 по П 10 поступает в СК 4, а пар из С 9 через I М I и паропроводы 7 и 8 поступает на вход Э 5 и водоподогреватель 6, где конденсируется на поверхностях последних и, являясь щелочной средой,одновременно позволяет связывать и улавливать окислы азота и серы в потоке продуктов сгорания, отводимых через газоход 2 в атмосферу. 1 ил. Изобретение относится к энергетитором 9 продувочной воды с патрубкаке, может быть использовано в котельми 10 и И отвода сепарата и пара ных установках электростанций и явсоответственно. Патрубок 10 сепаратоляется усовершенствованием авт.ев. ра 9 подключен к контуру промывной № 777350. воды скруббера 4, а патрубок II сеЦель изобретения — повышение экопаратора 9 посредством паропроводов номичности путем утилизации тепла 7 и 8 подключен к хвостовой части 3 продувочной воды и снижения выбросов газохода 2 соответственно между скрубв атмосферу окислов. бером 4 и экономайзером 5 и между На чертеже представлена схема коэкономайзером 5 и водоподогревате1ельного агрегата. лем 6. Котельный агрегат содержит топку При работе котельного агрегата 1, сообщенную с газоходом 2, в хвосселарат продувочной воды из патрубтовой части 3 которого установлены ка 10 поступает в контур промывной скруббер 4, экономайзер 5 и водоповоды скруббера 4, а пар из сепарадогреватель 6, Агрегат снабжен также тора 9 через патрубок 11 по дополнидвумя паропроводами 7 и 8 и се н р - , , . тельным паропроводам 7 и 8 поступаад..., 2-91 Г' 2-
