Поперечний проріджувач пропашних рослин

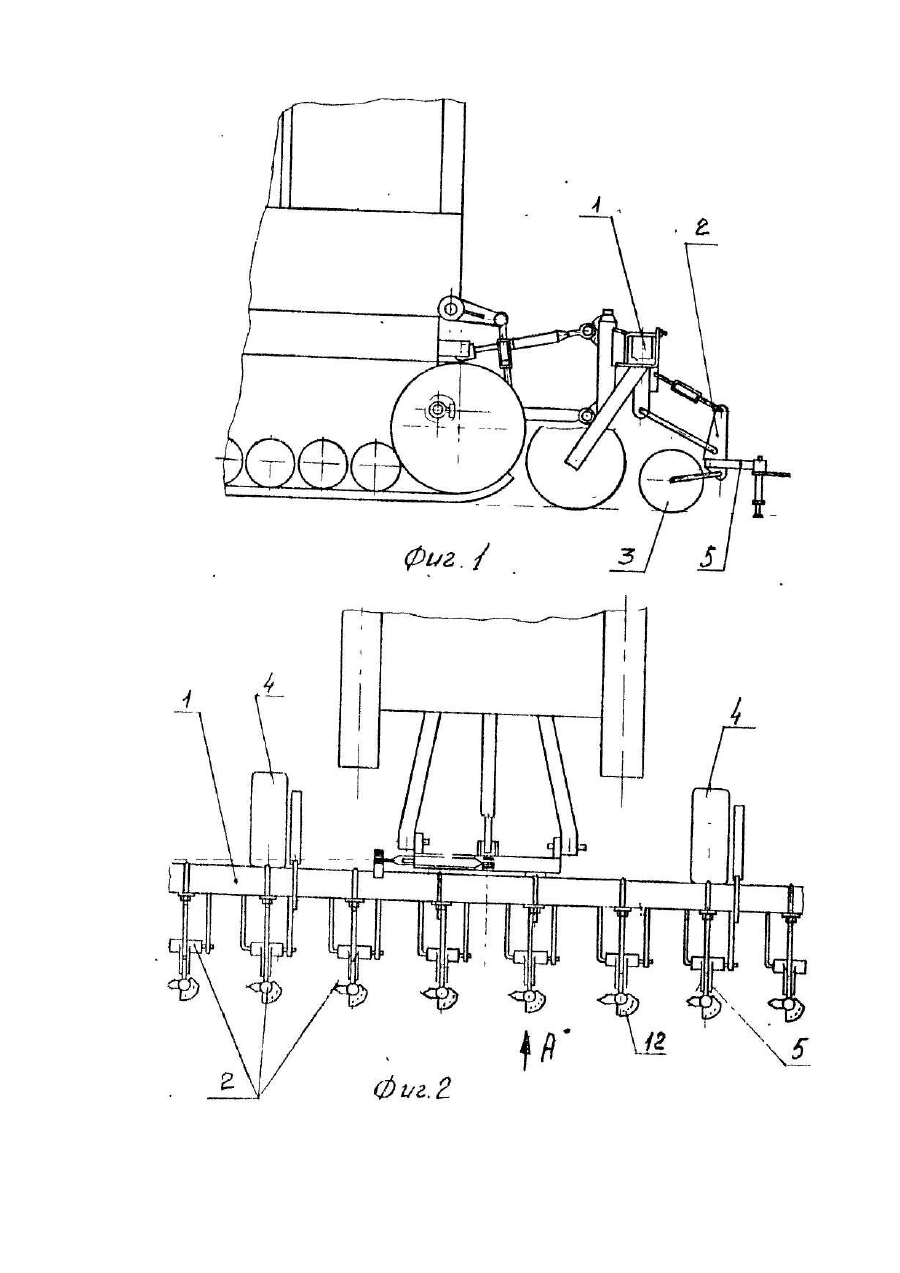

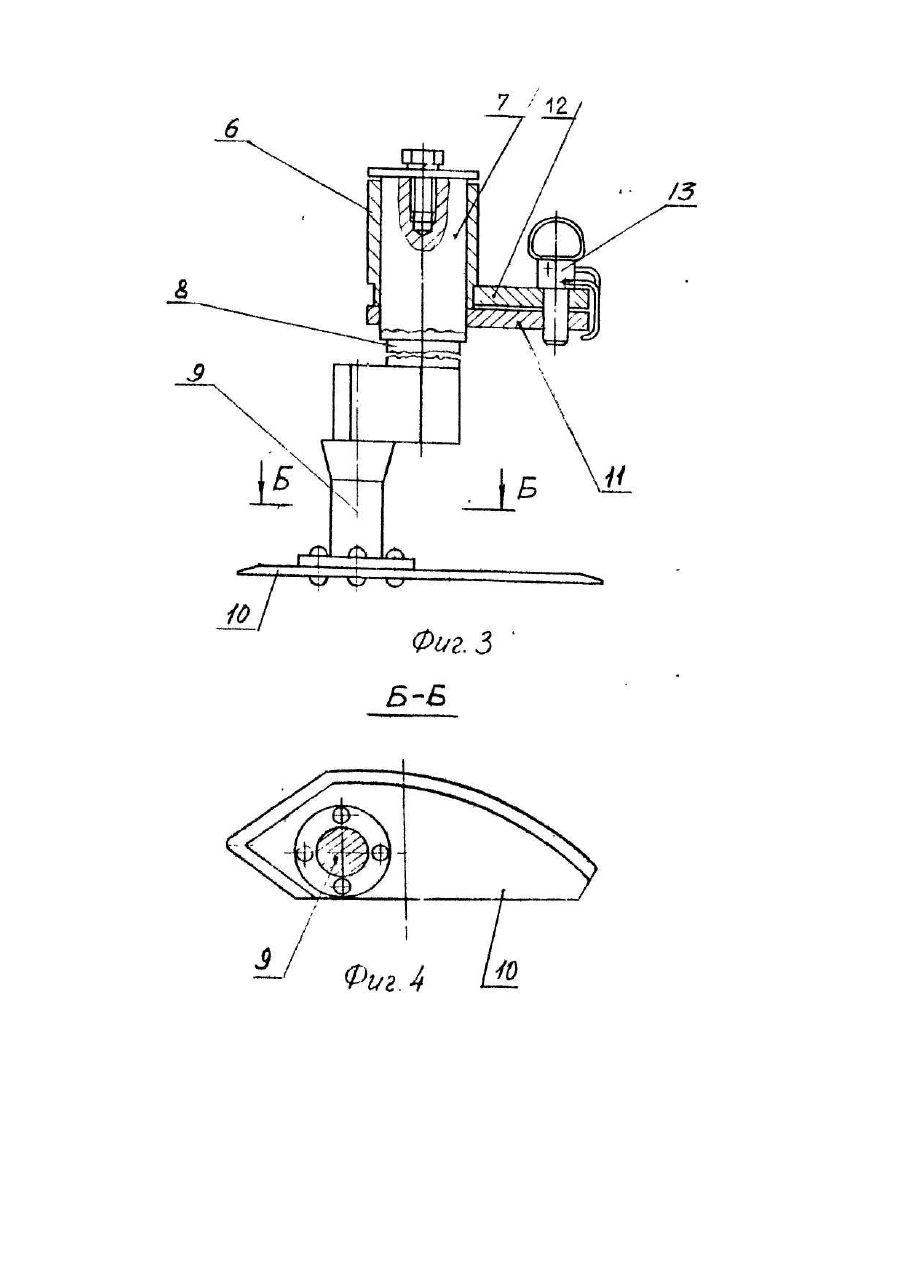

Изобретение относится к области сельскохозяйственного машиностроения, в частности к машинам для прореживания всходов сельскохозяйственных культур, например сахарной свеклы. Известны почвообрабатывающие орудия по авт.св. СССР № 445386 и 458305. кл. А 01 В 41/00 (прототип), где описаны прореживатели со стрельчатыми лапами, имеющими два прямолинейных лезвия, периодически внедряющихся в почву. Стрельчатые лапы закреплены на стойках посредством поперечных шарниров, оси поворота которых смещены к носкам лап. Стойки закреплены на грядиле. Устройство по авт. св. № 458305 имеет место удаление упоров и пружин, а вместо них оси кареток снабжены поворотными относительно них эксцентриками, а эксцентрики тягами соединены со второй точкой, расположенной на стрельчатой лапе. При обкатке звездочки опорные втулки поворачиваются и поворачивают эксцентрики в разные положения. Кольцевые обоймы эксцентриков копируют положение, перемещаются в вертикальной плоскости и через тяги поворачивают стрельчатую лапу на оси держателя. Конструкция устройства очень сложная, не дает гарантии надежности работы. При прореживании имеет место повреждения растений колесом, т.к. ширина захвата стрельчатой лапы неизменна, что может создавать в зависимости от скорости движения транспортера частоту опускания лап в почву, т.е. зависит от кинематического режима транспортера. А это создает сложности в создании кинематической зависимости и необходимости ее регулирования. Кроме того, все это повышает энергопотребление. В основу изобретения поставлена задача создания поперечного прореживателя, в котором путем изменения ширины захвата обеспечивается устранение повреждения оставшихся растений колесом прореживающей секции и за счет этого, если даже имеет место подминание несрезанных растений (если ширина подреза близка или не намного больше ширины колеса), то воздействие на обе стороны от колеса на растения будет одинаковым. Действительно, очень часто несрезаемые растения присыпаются рабочим органом, принимаются, а затем продолжают расти. Главное, чтобы возможное воздействие было минимальным. Поставленная задача решается тем, что в поперечном прореживателе пропашных растений, включающем закрепленную на грядиле стойку с подрезающей стрельчатой лапой с двумя прямолинейными лезвиями, установленной на каждый ряд прореживания, согласно изобретению стойка лапы выполнена с возможностью вращения и эксцентрично соединена с лапой с эксцентриситетом вправо или влево от оси стойки при максимальном захвате подреза и вперед и назад при минимальном захвате подреза, а одно из прямолинейных лезвий стрельчатой лапы имеет продолжение, выполненное в виде лезвия, построенного по логарифмической спирали. Для логарифмической спирали характерно сохранение постоянною угла между касательной и радиусомвектором. Эта особенность логарифмической спирали позволяет придать лезвию такую форму, при которой угол между касательной в любой точке лезвия и направлением движения сохраняется постоянным и не превышает по величине угла внешнего трения. В этом случае процесс резания происходит со скольжением (см. 1. Гринчук Н.М. Уравнение линии лезвия нового Г-образного ножа ВИК и фрезерным машинам. Материалы НТС ВИСХОМ, вып. 27, 1970. 2. Желиговский В.А. Элементы теории почвообрабатывающих машин и механической технологии сельскохозяйственных материалов. Тбилиси. Изд. Грузинского СХИ, 1960. 3 Кенарев Ф.М., Диденко В.Н. Метод расчета линии лезвия Г-образного ножа почвофрезы. Кубанский СХИ, труды, вып. 108/136/. Краснодар, 1975). Таким образом, заявляемая конструкция прореживателя дает возможность обеспечить постоянное совпадение оси симметрии по ширине захвата с осью симметрии машины по ободу опорного колеса при изменении ширины прореживания в зависимости от густоты насаждений и за счет этого устранение повреждений растений колесом. Кроме того, значительно снижается резко энергоемкость. Поперечный прорежиаатель пропашной культуры схематично изображен на чертежах, где на фиг.1 дан вид прореживателя сбоку; на фиг.2 - вид прореживателя в плане; на фиг.3 - вид на стойку с лапой сзади (вид А) при максимальной ширине прореживателя; на фиг.4 - вид на лапу по сечению А-А. Прореживатель поперечный включает несущий брус 1, к которому закреплены плавающие параллелограммные секции 2, на которых смонтированы колеса 3, а сам прореживатель снабжен еще и опорными колесами 4. На продольном грядиле 5 секции 2 закреплена втулка 6, в которой установлена с возможностью вращения цапфа 7 стойки 8, нижняя часть которой 9 закреплена эксцентрично относительно верхней цапфы 7. К нижней части 9 стойки 8 прикреплена стрельчатая лапа 10, которая имеет два прямолинейных лезвия 11 и 12. Лезвие 12 имеет продолжение - лезвие 13, построенное по логарифмической спирали. На цапфе 7 закреплен рычаг 14 с отверстием для фиксации, а к втулке 6 прикреплен сектор 15 с отверстиями, в которые вставлен фиксатор 16. Прореживатель работает следующим образом. При движении агрегата поперек посеянных рядов пропашной культуры секции 2, расставленные с определенным шагом на брусе 1, обеспечивают удаление загущенных растений и осуществляют прореживание. Проворотом стойки 8 и фиксацией ее в одном из положений фиксатором 16 осуществляют изменение ширины прореживания. Прореживание поперек рядков обеспечивает также взрыхление почвы в зоне рядка. Прореживатель оборудован дисковыми маркерами, которые на чертежах не показаны. По заявляемой конструкции прореживателя изготовлены рабочие чертежи и начато изготовление опытного образца "Прореживателя свеклы СПС-12".
