Секція знаряддя для обробітку грунту в міжрядді рослин

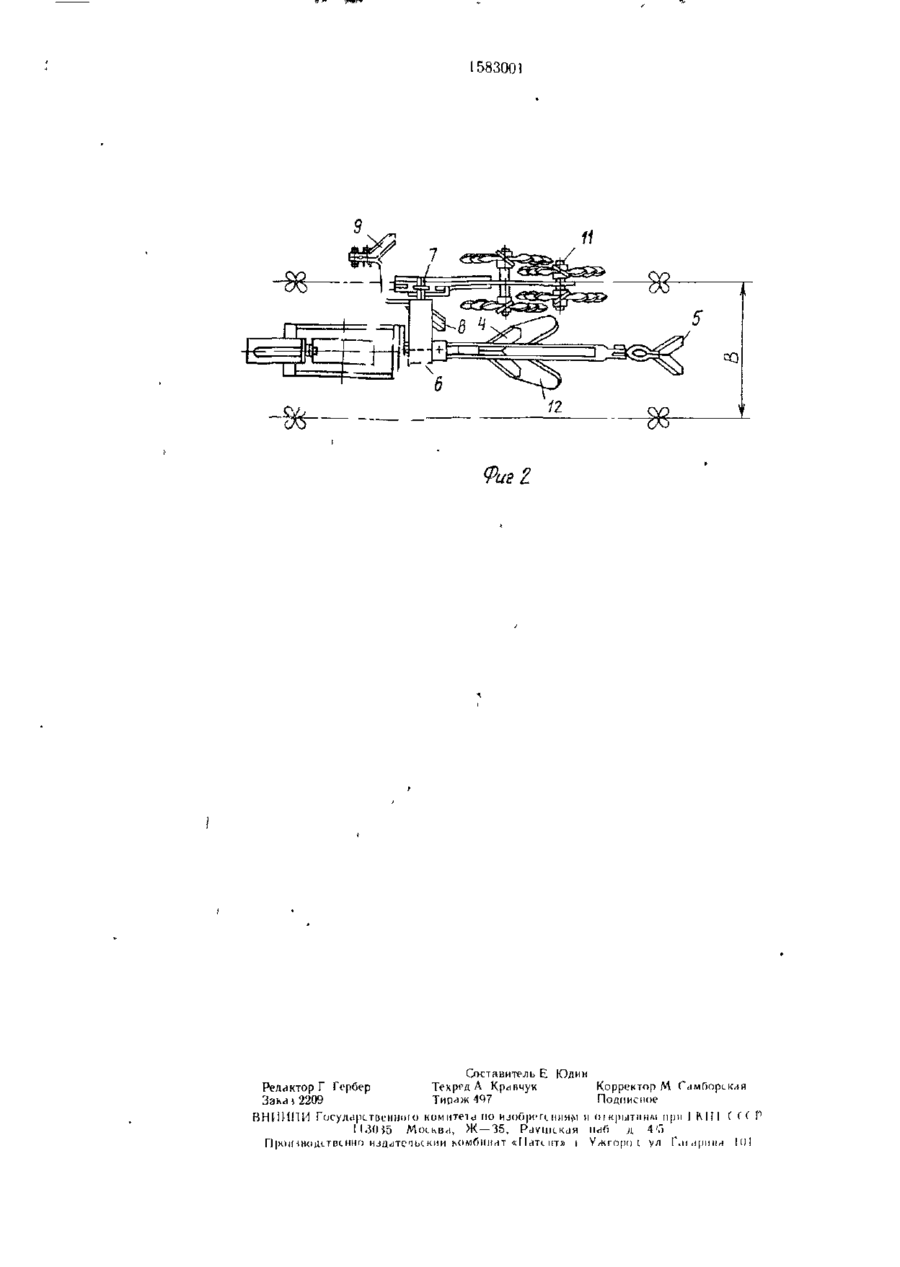

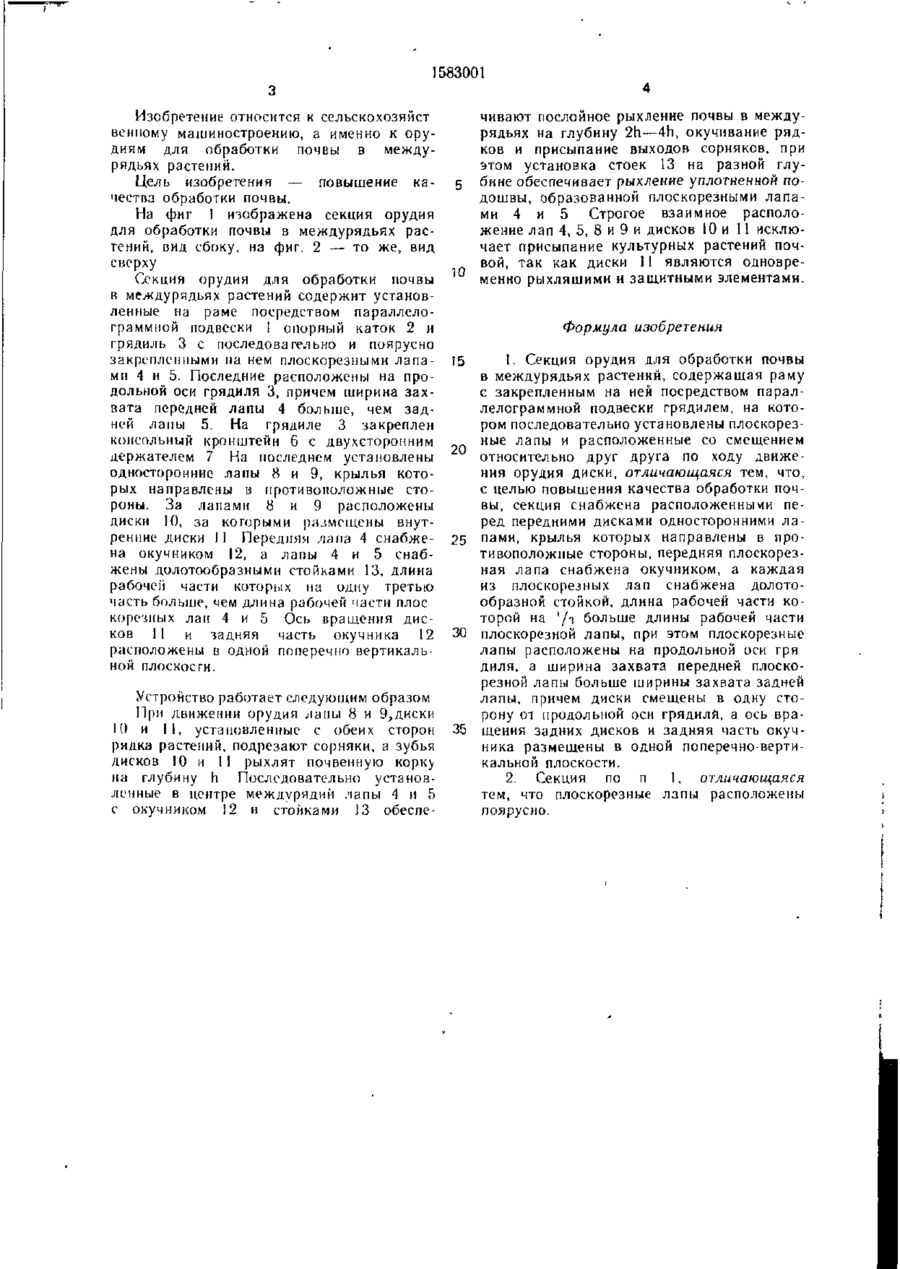

Изобретение относится к области сельскохозяйственного машиностроения. Цель изобретения — повышение качества обработки почвы Секция орудия для обра ботки почвы в междурядьяч растений содержит раму с закрепленным на нем посредством параллелограмм ной подвески 1 гря дилем З. На последнем последовательно установлены плоскорезные лапы 4, 5, раз мещенные на продольной оси грядиля 3 Передняя лапа 4 имеет большую ширину захвата, чем з а а н я я лапа 5, и снабжена окучником 12 Л а п ы 4, 5 снабжены долотообразными стойками 13, длина рабочей части которых на одну третью часть больше длины рабочей части плоскорезных лап 4, 5 На грядиле 3 смонтированы диски 10, с м е т е н н ы е от продольной оси ірядиля 3 її относительно друг друга по ходу движения орудия Перед дисками 10 расположены односторонние лапы 8 и 9, крылья которых направлены в противоположные стороны Ось вращения задних дисков 10 и задняя часть окучника 12 расположены в одной поперечно-вертикальной плоскости При дви женни орудия лапы 8, 9 и диски 10, установленные с обеих сторон рядка растений, подрезают сорняки, диски 10 рыхлят почвенную корку на глубину h, при этом лапы 4, 5 с окучником 12 и стойками 13 рыхлят почву в междурядьях растений, окучивают рядки и присыпают всходы сорняков 1 з п ф-лы, 2 ил /3 5 Фиг. 1583001 Изобретение относится к сельскохозяйст венному машиностроению, а именно к орудиям для обработки почвы в междурядьях растений. Цель изобретения — повышение качества обработки почвы. На фиг 1 изображена секция орудия для обработки почвы в междурядьях растений, вид сбоку, на фиг. 2 — то же, вид сверху Секция орудия для обработки почвы в междурядьях растений содержит установленные на раме посредством параллелограмм ной подвески 1 опорный каток 2 и грядиль 3 с последовательно и поярусно закрепленными на нем плоскорезными лапами 4 и 5. Последние расположены на продольной оси грядиля 3, причем ширина захвата передней лапы 4 больше, чем задней лапы 5. На грядиле 3 закреплен консольный кронштейн 6 с двухсторонним держателем 7 На последнем установлены односторонние лапы 8 и 9, крылья которых направлены в противоположные стороны. За лапами 8 и 9 расположены диски 10, за которыми размещены внутренние диски I I Передняя лапа 4 снабжена окучником 12, а лапы 4 и 5 снабжены долотообразными стойками 13, длина рабочей части которых на одну третью часть больше, чем длина рабочей части плос корезпых лап 4 и 5 Ось вращения дисков 1! и задняя часть окучника 12 расположены в одной поперечно вертикальной плоскости. Устройство работает следующим образом При движении орудия лапы 8 и 9^диски 10 и I I , установленные с обеих сторон рядка растений, подрезают сорняки, а зубья дисков 10 и I I рыхлят почвенную корк^ на глубину h Последовательно установленные в центре междурядий лапы 4 и 5 с окучником 12 и стойками 13 обеспе чивают послойное рыхление почвы в междурядьях на глубину 2h—-4h, окучивание рядков и присыпание выходов сорняков, при этом установка стоек 13 на разной глу5 бине обеспечивает рыхление уплотненной подошвы, образованной плоскорезными лапами 4 и 5 Строгое взаимное расположение лап 4, 5, 8 и 9 и дисков 10 и 11 исключает присыпание культурных растений почвой, так как диски 11 являются одновре10 менно рыхляшими и защитными элементами. Формула изобретения 15 1- Секция орудия для обработки почвы в междурядьях растений, содержащая раму с закрепленным на ней посредством параллелограмм ной подвески грядилем, на котором последовательно установлены плоскорезные лапы и расположенные со смещением относительно друг друга по ходу движения орудия диски, отличающаяся тем, что, с целью повышения качества обработки почвы, секция снабжена расположенными перед передними дисками односторонними ла25 па ми, крылья которых направлены в противоположные стороны, передняя плоскорезная лапа снабжена окучником, а каждая из плоскорезных лап снабжена долотообразной стойкой, длина рабочей части которой на '/ч больше длины рабочей части 30 плоскорезной лапы, при этом плоскорезные лапы расположены на продольной оси гря диля, а ширина захвата передней плоскорезной лапы больше ширины захвата задней лапы, причем диски смещены в одну сторону от продольной оси грядиля, а ось вра35 щения задних дисков и задняя часть окучника размещены в одной поперечно-вертикальной плоскости. 2. Секция по п 1, отличающаяся тем, что плоскорезные лапы расположены поярусно. 583001 Фигі Составитель Е Юдин Редактор Г Гсрбер Техред А Кравчук Корректор М СамГюрская Закаі2209 Тираж 447 Подписное В Н И И П И Г о с у д а р с т в е н н о і о к о м и т е т а н о и л ) б [ > с і ч МИНІМ И О І к р і . і т н н м п р и І М II ( ( ( Р І І . Ї 0 Ї 5 M o t h B a , Ж — 3 5 , P d v i i K K d H и а б д 4 Т) П р ш и н < Щ ( . т в і . н н о і и д а т с і ь с к н и к о м б н л г і т « П а т е нт» і V/Hrcipoi ул Ґ Л , І | ) І І М Н 11)1 г
