Пристрій для отримання цифрових зображень гістологічних мікропрепаратів

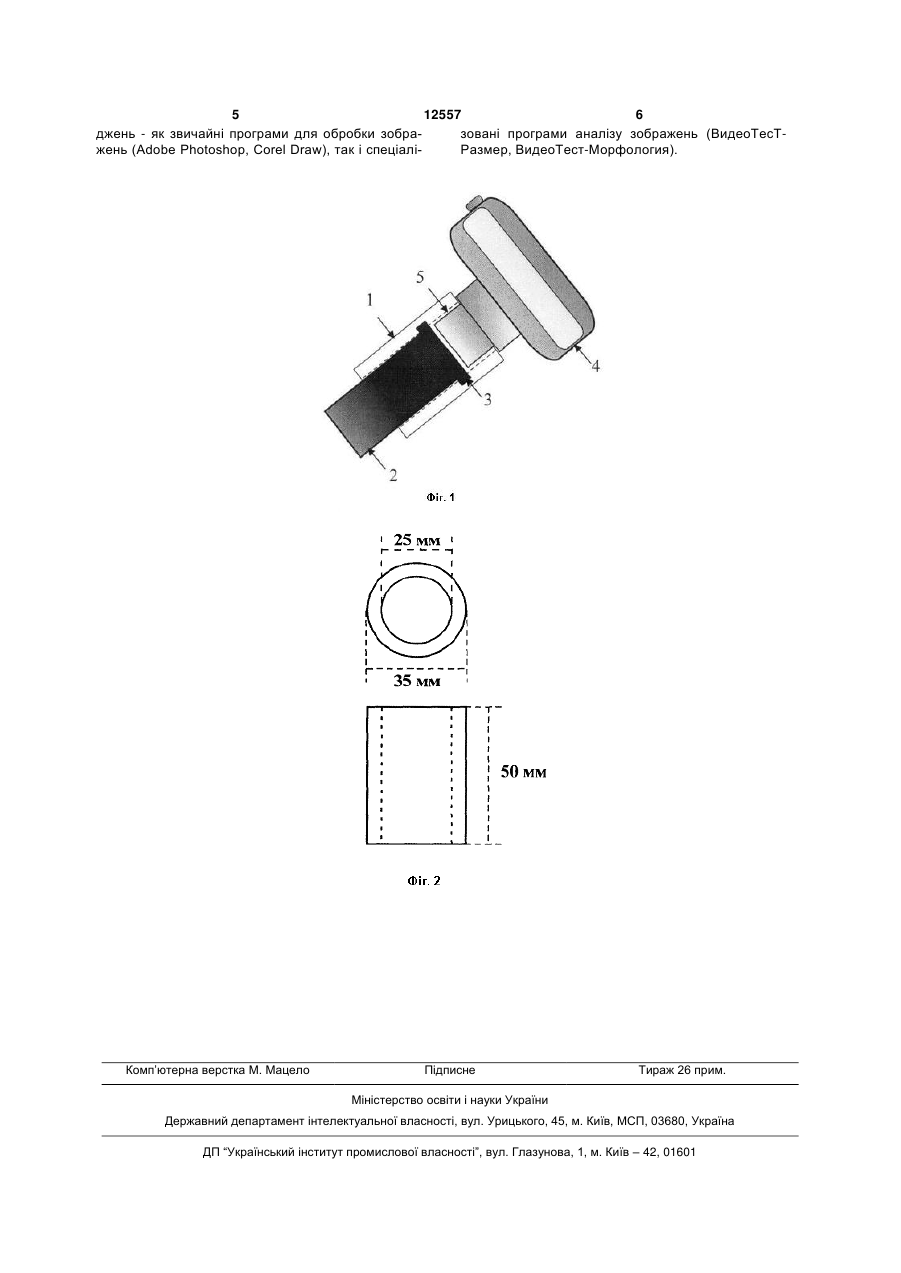

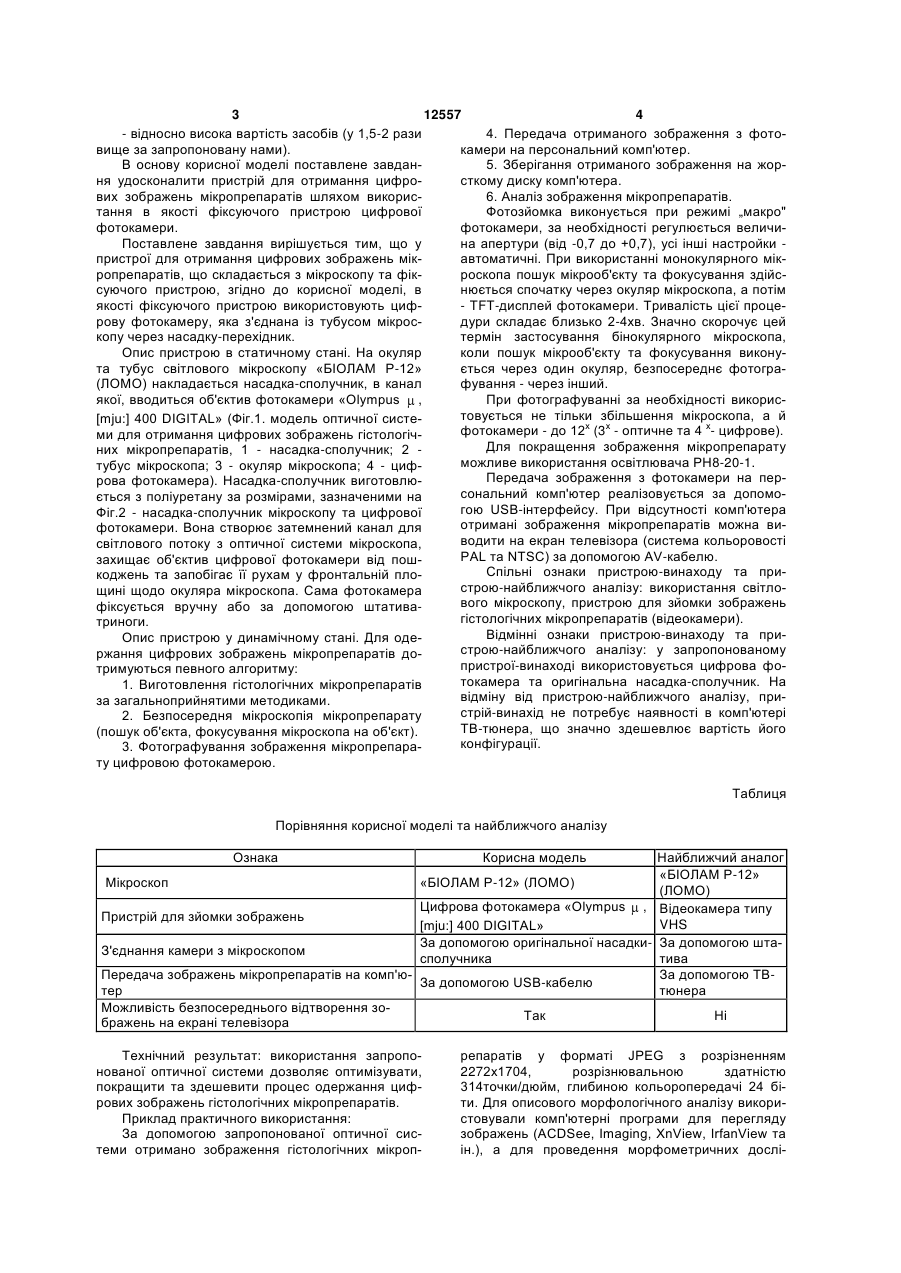

Пристрій для отримання цифрових зображень мікропрепаратів, що складається з мікроскопа та фіксуючого пристрою, який відрізняється тим, що як фіксуючий пристрій використовують цифрову фотокамеру, яка з'єднана із тубусом мікроскопа через насадку-перехідник. (19) (21) u200507794 (22) 05.08.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Коломоєць Михайло Юрійович, Ходоровський Володимир Михайлович, Ходоровська Алла Анатоліївна, Федонюк Лариса Ярославівна 3 12557 4 - відносно висока вартість засобів (у 1,5-2 рази 4. Передача отриманого зображення з фотовище за запропоновану нами). камери на персональний комп'ютер. В основу корисної моделі поставлене завдан5. Зберігання отриманого зображення на жорня удосконалити пристрій для отримання цифросткому диску комп'ютера. вих зображень мікропрепаратів шляхом викорис6. Аналіз зображення мікропрепаратів. тання в якості фіксуючого пристрою цифрової Фотозйомка виконується при режимі „макро" фотокамери. фотокамери, за необхідності регулюється величиПоставлене завдання вирішується тим, що у на апертури (від -0,7 до +0,7), усі інші настройки пристрої для отримання цифрових зображень мікавтоматичні. При використанні монокулярного мікропрепаратів, що складається з мікроскопу та фікроскопа пошук мікрооб'єкту та фокусування здійссуючого пристрою, згідно до корисної моделі, в нюється спочатку через окуляр мікроскопа, а потім якості фіксуючого пристрою використовують циф- TFT-дисплей фотокамери. Тривалість цієї процерову фотокамеру, яка з'єднана із тубусом мікросдури складає близько 2-4хв. Значно скорочує цей копу через насадку-перехідник. термін застосування бінокулярного мікроскопа, Опис пристрою в статичному стані. На окуляр коли пошук мікрооб'єкту та фокусування виконута тубус світлового мікроскопу «БІОЛАМ Р-12» ється через один окуляр, безпосереднє фотогра(ЛОМО) накладається насадка-сполучник, в канал фування - через інший. При фотографуванні за необхідності викорисякої, вводиться об'єктив фотокамери «Olympus , товується не тільки збільшення мікроскопа, а й [mju:] 400 DIGITAL» (Фіг.1. модель оптичної систефотокамери - до 12х (3х - оптичне та 4 х- цифрове). ми для отримання цифрових зображень гістологічДля покращення зображення мікропрепарату них мікропрепаратів, 1 - насадка-сполучник; 2 можливе використання освітлювача РН8-20-1. тубус мікроскопа; 3 - окуляр мікроскопа; 4 - цифПередача зображення з фотокамери на перрова фотокамера). Насадка-сполучник виготовлюсональний комп'ютер реалізовується за допомоється з поліуретану за розмірами, зазначеними на гою USB-інтерфейсу. При відсутності комп'ютера Фіг.2 - насадка-сполучник мікроскопу та цифрової отримані зображення мікропрепаратів можна вифотокамери. Вона створює затемнений канал для водити на екран телевізора (система кольоровості світлового потоку з оптичної системи мікроскопа, PAL та NTSC) за допомогою AV-кабелю. захищає об'єктив цифрової фотокамери від пошСпільні ознаки пристрою-винаходу та прикоджень та запобігає її рухам у фронтальній плострою-найближчого аналізу: використання світлощині щодо окуляра мікроскопа. Сама фотокамера вого мікроскопу, пристрою для зйомки зображень фіксується вручну або за допомогою штативагістологічних мікропрепаратів (відеокамери). триноги. Відмінні ознаки пристрою-винаходу та приОпис пристрою у динамічному стані. Для одестрою-найближчого аналізу: у запропонованому ржання цифрових зображень мікропрепаратів допристрої-винаході використовується цифрова фотримуються певного алгоритму: токамера та оригінальна насадка-сполучник. На 1. Виготовлення гістологічних мікропрепаратів відміну від пристрою-найближчого аналізу, приза загальноприйнятими методиками. стрій-винахід не потребує наявності в комп'ютері 2. Безпосередня мікроскопія мікропрепарату ТВ-тюнера, що значно здешевлює вартість його (пошук об'єкта, фокусування мікроскопа на об'єкт). конфігурації. 3. Фотографування зображення мікропрепарату цифровою фотокамерою. Таблиця Порівняння корисної моделі та найближчого аналізу Ознака Найближчий аналог «БІОЛАМ Р-12» Мікроскоп «БІОЛАМ Р-12» (ЛОМО) (ЛОМО) Цифрова фотокамера «Olympus , Відеокамера типу Пристрій для зйомки зображень VHS [mju:] 400 DIGITAL» За допомогою оригінальної насадки- За допомогою штаЗ'єднання камери з мікроскопом сполучника тива Передача зображень мікропрепаратів на комп'юЗа допомогою ТВЗа допомогою USB-кабелю тер тюнера Можливість безпосереднього відтворення зоТак Ні бражень на екрані телевізора Технічний результат: використання запропонованої оптичної системи дозволяє оптимізувати, покращити та здешевити процес одержання цифрових зображень гістологічних мікропрепаратів. Приклад практичного використання: За допомогою запропонованої оптичної системи отримано зображення гістологічних мікроп Корисна модель репаратів у форматі JPEG з розрізненням 2272х1704, розрізнювальною здатністю 314точки/дюйм, глибиною кольоропередачі 24 біти. Для описового морфологічного аналізу використовували комп'ютерні програми для перегляду зображень (ACDSee, Imaging, XnView, IrfanView та ін.), а для проведення морфометричних дослі 5 12557 6 джень - як звичайні програми для обробки зобразовані програми аналізу зображень (ВидеоТесТжень (Adobe Photoshop, Corel Draw), так і спеціаліРазмер, ВидеоТест-Морфология). Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
