Пристрій для захисту мікропрепаратів від обезводнювання

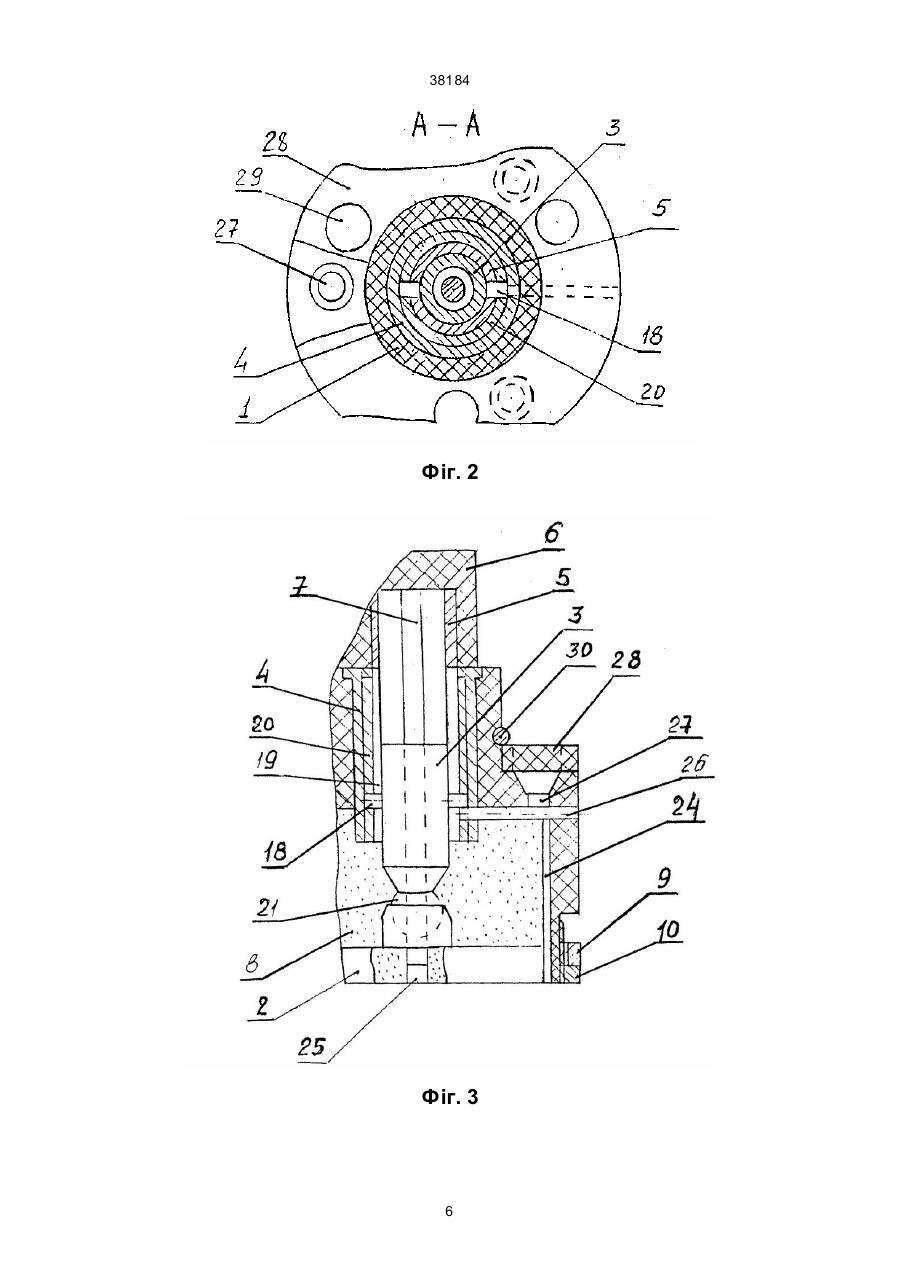

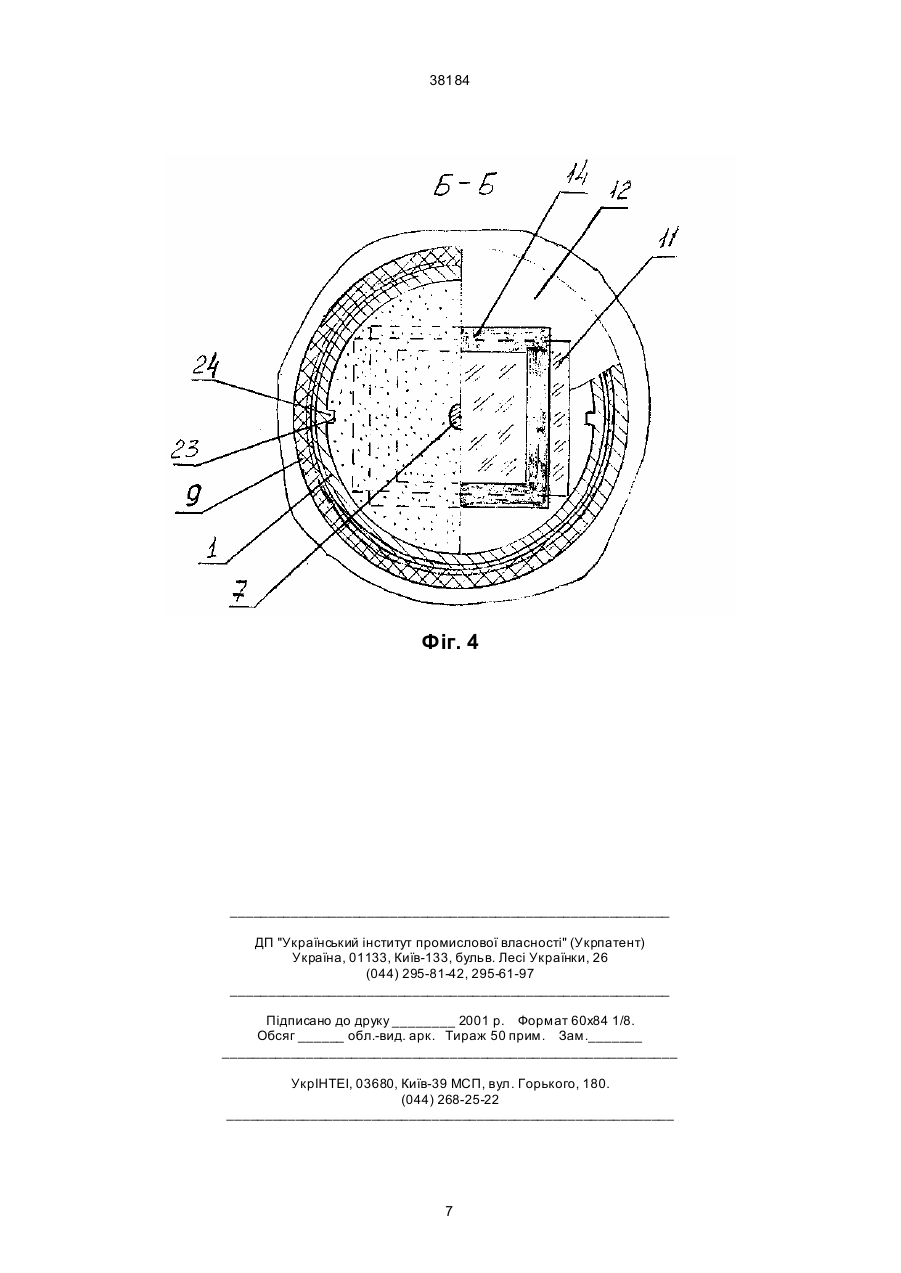

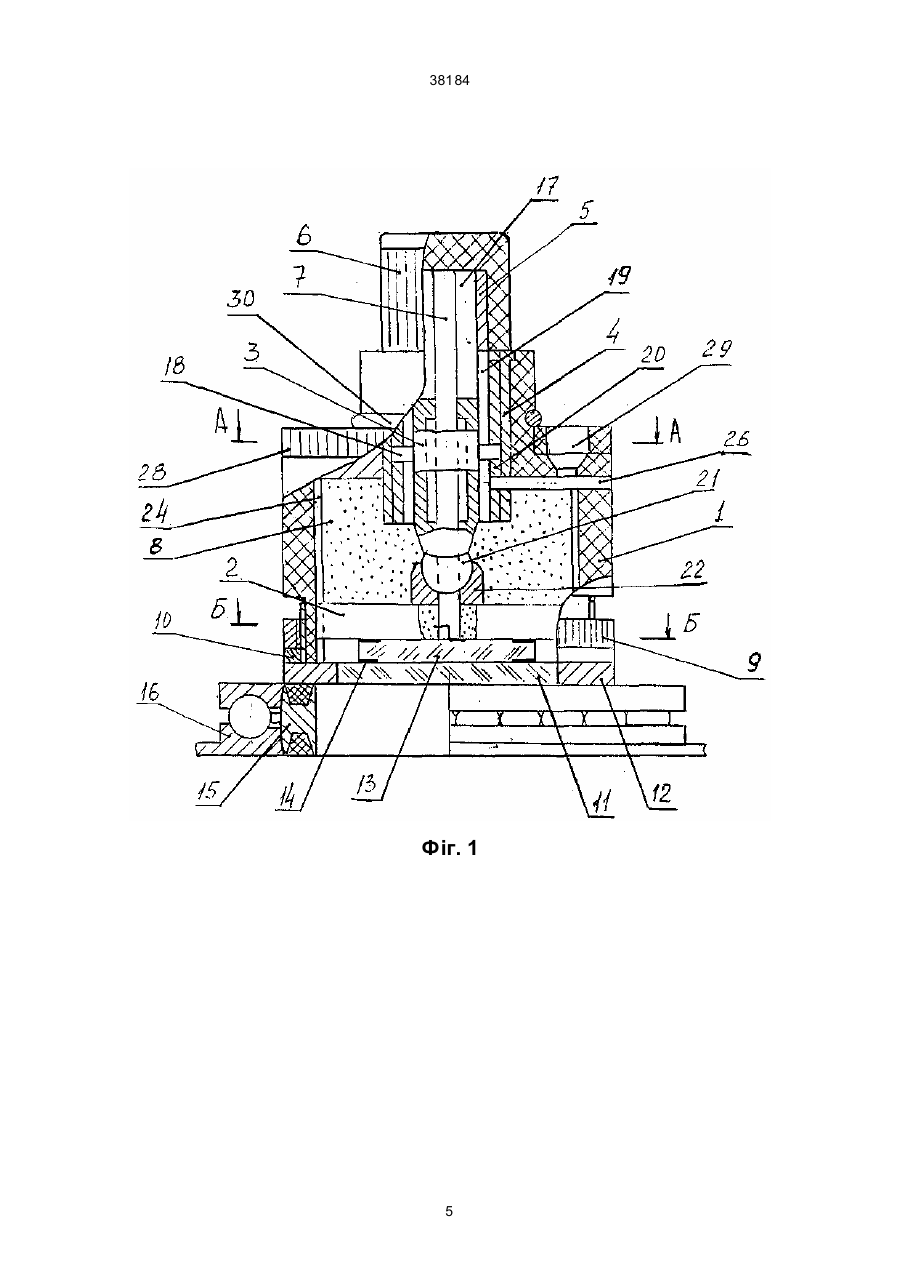

Пристрій для захисту мікропрепаратів від обезводнювання, що містить камеру вологи, з пористим елементом, який відрізняється тим, що камера вологи додатково містить рухоме кільце, постійний магніт, внутрішню та зовнішню втулки, спрямовуючий стержень, повзун з кульковою п'я тою, вкладиш із еластичного капілярно-пористого 38184 та. Для встановлення фільтра нижню частину стакана відкручують і в його порожнину встановлюють вказаний фільтр (пористий елемент), потім нижню частину стакана приєднують до верхньої його частини. Взяту пробу відціджують крізь планктонову сітку. Після відціжування проби осад планктонових організмів концентрується на фільтрі (пористому елементі). Далі нижню частину стакана відкручують, кружок фільтра (пористого елемента) витягують разом з осадом планктонових організмів і двічі його перегинають. При цьому кружок фільтра приймає форму конуса і його поміщають у пакет із поліетиленової плівки (камеру вологи). Верхній край пакета перегинають, щоб запобігти висушуванню осаду. У пакеті осад планктонових організмів зберігається як у вологій камері до початку підсушування і зважування проб. Цей процес повторюють стільки разів, скільки беруть проби, тобто кожен раз необхідно витягувати фільтр (пористий елемент) з пристрою відціджування. А потім разом з осадом фільтр (пористий елемент) двічі перегинають і поміщають у пакет (камеру вологи). Однак, прототип не забезпечує скорочення часу захисту проб від обезводнювання, особливо, коли їх велика кількість, не забезпечує зручності при його експлуатації. Крім того, не забезпечує захист проб, коли вони безпосередньо знаходяться, наприклад, у касеті (камері) перед операцією мікроскопування. Ознаками, спільними з прототипом, є наявність: пористого елементу (кружечка фільтра); камери вологи (пакета), у якій розташований пористий елемент. В основу винаходу поставлено задачу: розробити пристрій для захисту мікропрепаратів від обезводнювання шляхом утворення герметичної порожнини та змочуванням досліджуємих препаратів рідиною, яка видавлюється з капілярно-пористого матеріалу. Пристрій відрізняється такими конструктивними відмінними ознаками. У нижньої частини камери вологи розташоване рухоме кільце, до нижнього торцю якого закріплений кільцевий магніт, що взаємодіє з покривною площиною, а всередині її коаксіальне встановлені втулки, в одній із яких внутрішній співвісно встановлений спрямовуючий стержень з розташованим на ньому повзуном. Причому внутрішня втулка, спрямовуючий стержень закріплені одним боком з можливістю обертання навколо вертикальної осі до рушійної рукоятки, а повзун, який має у верхній частині, діаметрально - протилежне розташовані виступи, які входять у вертикальні пази внутрішньої втулки і взаємодіють з гвинтовою нарізкою, виконаною всередині зовнішньої втулки, а кулькова п'ята повзуна, що зв'язана з можливістю зворотно-поступального переміщення уздовж вертикальної осі з пористим елементом, виготовленим у вигляді пластини з отвором у центрі, взаємодіє верхньою площиною з еластичним капілярно-пористим матеріалом, розташованим всередині камери вологи, причому вільний кінець спрямовуючого стержня розташований в отворі пористої пластини. Таким чином, розв'язок поставленої задачі скорочення часу і забезпечення надійного захисту відібраних проб планктонових організмів від обез воднювання, підвищення зручності, експлуатації досягається сукупністю суттєви х відмінних ознак, рішення та відомих ознак прототипу. А саме, у рішенні наявність кільцевого магніту, закріпленого до нижнього торцю рухомого кільця, що розташоване в нижній частиш камери вологи, який взаємодіє з покривною поверхнею, а в порожнині камери вологи коаксіальне встановлені втулки, в одній із яких - внутрішній співосно встановлений спрямовуючий стержень, закріплений одним боком разом з внутрішньою втулкою до рушійної рукоятки, причому на стержні розташований рухомий повзун, що взаємодіє своїми виступами з пазами вказаних втулок і зв'язаний з пористою пластиною, що має можливість здійснювати зворотно-поступальне переміщення уздовж вертикальної осі і взаємодіяти з капілярно-пористим матеріалом, заздалегідь заповненим рідиною, що розташований всередині камери вологи. Технічна суть та принцип роботи пристрою пояснюється кресленням, де на фіг. 1 - загальний вигляд у розрізі - робоче положення; на фіг. 2 розріз по А-А на фіг. 1; на фіг. 3 - загальний вигляд у розрізі - неробоче положення, часткове зображення; на фіг. 4 - розріз по Б-Б на фіг. 1. Пристрій складається з камери вологи 1, пористого елементу 2, повзуна 3, втулок 4, 5, рушійної рукоятки 6, спрямовуючого стержня 7, вкладеня з еластичного капілярно-пористого матеріалу 8. Камера вологи 1 виконана у вигляді ступінчастої втулки, у нижній частині якої на зовнішній поверхні виконана різьба. На різьбі розміщене рухоме кільце 9, до нижнього торця якого прикріплений постійний магніт 10 у вигляді кільця, що взаємодіє з покривною поверхнею, наприклад, з поверхнею предметного скла 11, а саме безпосередньо з його металевим облямуванням 12. На предметному склі 11 розташоване покривне скло 13, яке має по краям з двох сторін феромагнітну окантовку 14, що взаємодіє з металевим облямуванням 12 предметного скла 11. Між предметним склом 11 і покривним склом 13 розташована проба, що підлягає захисту від обезводнювання перед операцією мікроскопування. Предметне скло 11 з пробою і покривним склом 13 розташовані в комірці 15 камери (касети) 16, яку встановлюють, наприклад, під об'єктив мікроскопа (мікроскоп на кресленні не показано). У середині меншого діаметру камери вологи 1 коаксіальне встановлені втулки 4 і 5, в одній із яких 5 - вн утрішній, співвісно встановлений спрямовуючий стержень 7. Внутрішня втулка 5 та спрямовуючий стержень 7 одною стороною, закріплені всередині порожнини 17 рушійної рукоятки 6, а зовнішня втулка 4 жорстко закріплена всередині меншого діаметра камери вологи 1. На спрямовуючому стержні 7, уздовж вертикальної осі, встановлений рухомий повзун 3. У верхній частиш повзуна 3 виконані діаметрально протилежне розташовані в горизонтальній площині циліндричні виступи 18. Циліндричні виступи 18 розташовані у вертикальних пазах 19, які виконані у внутрішній втулці 5. Циліндричні виступи 18 своїми кінцями взаємодіють з гвинтовою нарізкою 20, яка виготовлена в середині зовнішньої втулки 4. У нижній частині повзуна 3 виконана кулькова п'ята 21, яка зв'язана з пористим елементом 2, виготовленим у вигляді 2 38184 пористої пластини. Нижня поверхня пористого елемента 2, що контактує з поверхнею покривного скла 13, відшліфована. Кулькова п'ята 21 повзуна 3 зв'язана з пористим елементом 2 через її виступ 22, верхній кінець якої завальцьований на кулькову п'яту. У пористій пластині виконані діаметрально протилежне розташовані западини 23, які взаємодіють з вертикальними виступами 24, виготовленими на поверхні внутрішнього більшого діаметру камери вологи 1. Вертикальні виступи 24 запобігають обертанню пористого елемента 2 навколо вертикальної осі, при зворотно-поступальному переміщенні її уздовж вертикальної осі. У середині порожнини 25 камери вологи 1 (у середині порожнини більшого її діаметру) розташовано елемент 2, яка своєю верхньою площиною взаємодіє з вкладенем із еластичного капілярно-пористого матеріалу 8, що розташований в тій же порожнині. Вільний кінець спрямовуючого стержня 7 розташований у спрямовуючому отворі 25, який виготовлений у центрі пористого елемента 2, співосно зі спрямовуючим стержнем 7. Пористий елемент 2 виготовлена, наприклад, із металевої сітки П24 ГОСТ 3187-86 відомим способом, а вкладень з еластичного капілярно-пористого матеріалу, виго товлений, наприклад, з поролону. Виступ 22 до пористого елемента 2 закріплюють відомим способом, наприклад, клеєм ПФЕ-2/10. Повзун 3 і пористий елемент 2 мають змогу при обертанні навколо вертикальної осі рукоятки 6, разом з внутрішньою коаксіальне встановленою втулкою 5, здійснювати зворотно-поступальне переміщення уздовж вертикальної осі. Крім того, пористий елемент 2, що розташована на кульковій п'яті 21, має змогу самоустановлюватися відносно контактуємої поверхні, наприклад, покривного скла 13. Для обмеження переміщення пористого елемента 2 нижче торцевої площини камери вологи 1 - нижче площини кільцевого магніту 10, встановлений штифт 26, що також обмежує переміщення повзуна 3 у крайнє нижнє положення. Крайнє верхнє переміщення повзуна 3 обмежує гвинтова нарізка 20, яка виконана в середині зовнішньої втулки 5 не на прохід. На торцевій верхній поверхні більшого діаметру камери вологи 1 виконані приймальні отвори 27, крізь які промочують у потрібний час капілярнопористий матеріал 8 рідиною, наприклад, 4% розчином формаліну. Приймальні отвори 27 закривають (перекривають) за допомогою кришки 28, яка має також отвори 29, що виготовлені в єдиній координатній системі з отворами 27. Кришка 28 встановлена на зовнішній менший діаметр камери вологи 1 з можливістю переміщення навколо вертикальної осі і зафіксована від осьового зміщення увер х за допомогою розтискуючого пружинистого кільця 30. Пристрій працює таким чином. Перед захистом вологого препарату від обезводнювання, розміщеним, наприклад, у комірці камери (касеті) 16, що встановлена під об'єктив мікроскопу, здійснюють промочування вкладеня з капілярно-пористого матеріалу 8 рідиною. Для цього кришку 28 обертають навколо вертикальної осі за годинниковою стрілкою так, щоб отвори 29 збіглися з приймальними отворами 27 подачі ріди ни (креслення фіг. 1 - робоче положення). Потім за допомогою, наприклад, гумового балону в отвір 27 камери вологи 1 подають рідину, яка промочує вкладень з капілярно-пористого матеріалу 8, після чого отвори 27 закривають поворотом кришки 28 у зворотному напрямі - проти годинникової стрілки. Потім зволожують рідиною пористий елемент 2. Для цього рукоятку 6 обертають проти годинникової стрілки. Разом з обертанням рукоятки 6 обертають внутрішню втулк у 5, спрямовуючий стержень 7. При обертанні рукоятки 6 з внутрішньою втулкою 5 повзун 3, взаємодіє своїми виступами 18 з боковими поверхнями вертикальних пазів 19 вказаної втулки і з гвинтовою нарізкою 20 зовнішньої втулки 4, обертаючись на спрямовуючому стержні одночасно переміщуються разом з пористим елементом 2 із крайнього нижнього положення у вер хнє положення. При підйомі пористого елемента 2 у верхнє положення її верхня площина взаємодіє з вкладеним з еластичного капілярнопористого матеріалу 8. Капілярно-пористий матеріал вкладень 8 у порожнині камери 1 стискують, рідину, що він містить видавлюють і вона поступає в пористий елемент 2, тобто пористу пластину 2 промочують рідиною. Потім, пристрій накладають на покривне скло 13, обертанням рукоятки 6 за годинниковою стрілкою опускають повзун 3 і відповідно пористого елемента 2 у нижнє положення, яка своєю нижньою площиною вступає у взаємодію з площиною покривного скла 13. Площина покривного скла 13, взаємодіє своїм верхнім феромагнітним облямуванням і з мікроскопічним шаром рідини, що розташована на площині пористого елемента 2. Також покривне скло 13 своїм феромагнітним облямуванням 14, яке розташоване на його нижній площині притягується і взаємодіє з металевим облямуванням 12 предметного скла 11. При встановленні пристрою на предметне 11 і на покривне 13 скельця, між якими знаходиться досліджуємий організм, магніт 10 камери вологи 1 взаємодіє з металевим облямуванням 12 предметного скла 11 щільно прилягає до останнього (креслення фіг. 1 - робоче положення), забезпечує тим самим надійний захист вологого препарату від обезводнювання перед його мікроскопуванням. При необхідності для зняття пристрою з мікропрепарату (з предметного скла 11, з розташованим на ньому покривним склом 13), обертом рукоятки 6 здійснюють підняття пористого елемента 2 на 2-3 мм вгору. При цьому, торець вільного кінця спрямовуючого стержня 7 впирається у площину покривного скла 13. Потім обертаючи кільце 9 припіднімають кільцевий магніт 10 з площини предметного скла 11 і пристрій легко знімають із захисної поверхні. Після чого рукоятку 6 і кільце 9, обертаючи за годинниковою стрілкою, опускають пористий елемент 2, магніт 10 у крайнє нижнє положення (креслення фіг. 3 - не робоче положення початкове положення). Пристрій готовий до подальшої роботи. При дослідженні мікропрепаратів під мікроскопом, їх захист від обезводнювання здійснюють, наприклад, змочуваними у воді кружками бавовняно-паперової тканини. Однак, самі кружечки бавовняно-паперової тканини під дією зовнішнього повітря підсихають і не забезпечують надійний 3 38184 захист від обезводнювання вологих препаратів планктонових організмів при їх великій наявності. Крім того, витрачають багато часу при їх встановленні, знятті їх із захисної поверхні. Пристрій дає змогу забезпечити надійний захист мікропрепаратів від обезводнювання, скоротити час і підвищити зручності в роботі. Пристрій може бути використаний у пристроях при дослідженні кормової бази риб у рибних господарствах для розведення та вирощування риб. Використання пристрою для захисту вологи х мікропрепаратів від обезводнювання при масовому їх дослідженні, що містить камеру вологи, у нижній частині якої розташоване рухоме кільце з постійним магнітом, а всередині її коаксіально встановлені втулки, в одній із яких співвісно встановлений спрямовуючий стержень з розташованим на ньому рухомим повзуном, причому внутрішня втулка і спрямовуючий стержень закріплені однією стороною до рушійної рукоятки, а повзун, що має у верхній частині діаметрально протилежне розташовані виступи, які взаємодіють з елементами зовнішньої і внутрішньої втулок, зв'язаний через кулькову п'яту, з можливістю зворотно-поступального переміщення, уздовж вертикальної осі з пористим елементом, яка взаємодіє з вкладеним з капілярно-пористого матеріалу, розташованим всередині камери вологи, що дозволяє зробити висновок про відповідність заявленого рішення всім критеріям винаходу. 4 38184 Фіг. 1 5 38184 Фіг. 2 Фіг. 3 6 38184 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
