Фрикційний варіатор

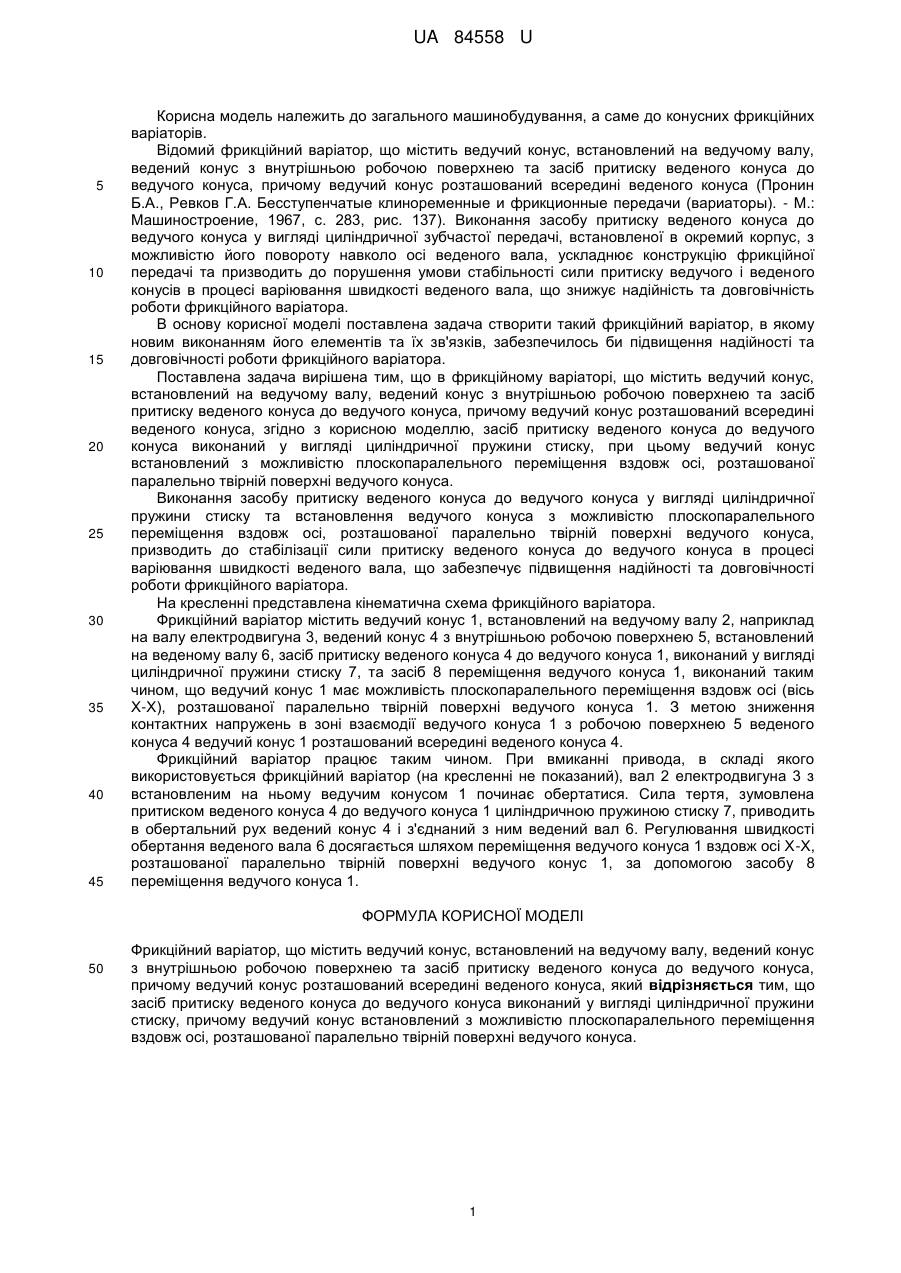

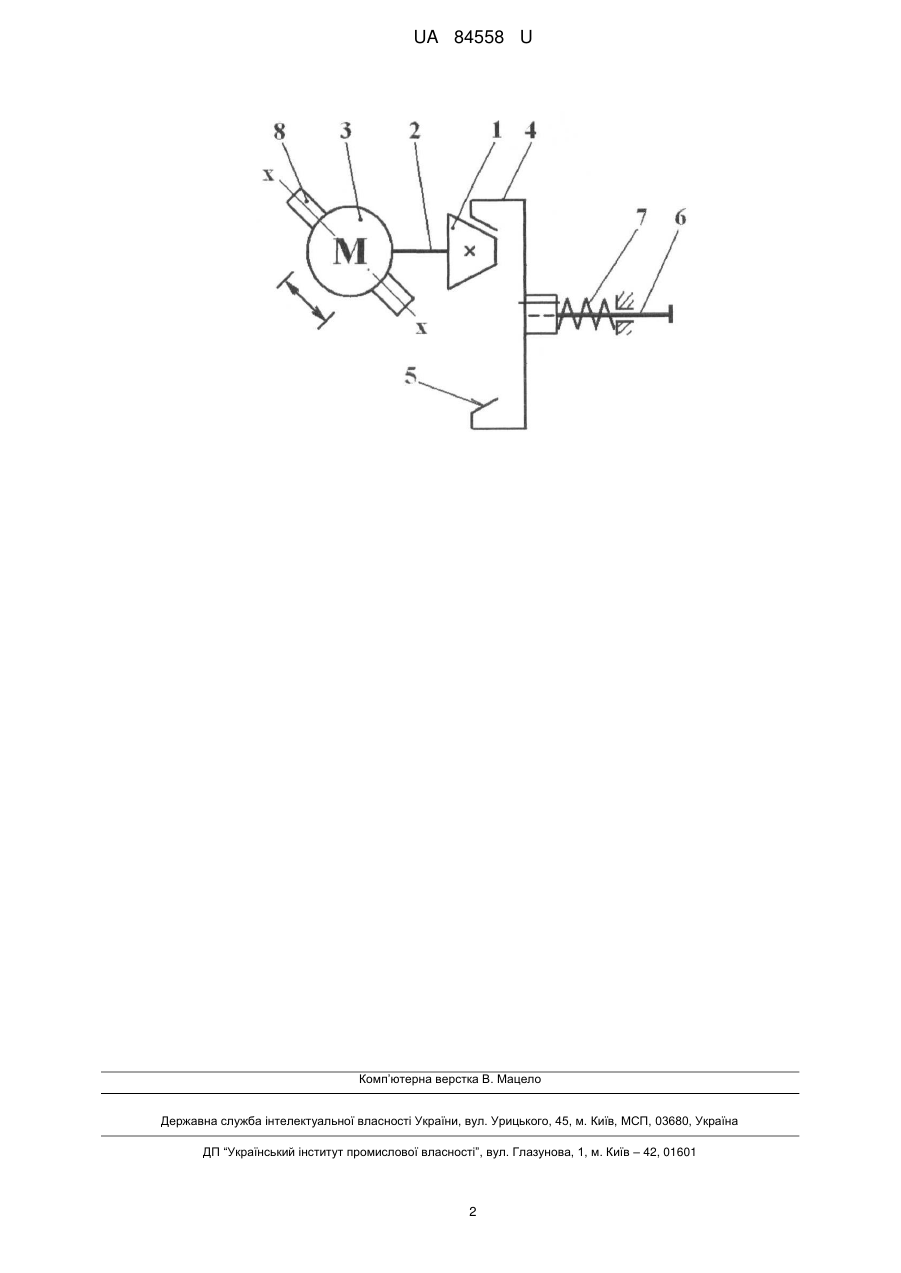

Реферат: UA 84558 U UA 84558 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до конусних фрикційних варіаторів. Відомий фрикційний варіатор, що містить ведучий конус, встановлений на ведучому валу, ведений конус з внутрішньою робочою поверхнею та засіб притиску веденого конуса до ведучого конуса, причому ведучий конус розташований всередині веденого конуса (Пронин Б.А., Ревков Г.А. Бесступенчатые клиноременные и фрикционные передачи (вариаторы). - М.: Машиностроение, 1967, с. 283, рис. 137). Виконання засобу притиску веденого конуса до ведучого конуса у вигляді циліндричної зубчастої передачі, встановленої в окремий корпус, з можливістю його повороту навколо осі веденого вала, ускладнює конструкцію фрикційної передачі та призводить до порушення умови стабільності сили притиску ведучого і веденого конусів в процесі варіювання швидкості веденого вала, що знижує надійність та довговічність роботи фрикційного варіатора. В основу корисної моделі поставлена задача створити такий фрикційний варіатор, в якому новим виконанням його елементів та їх зв'язків, забезпечилось би підвищення надійності та довговічності роботи фрикційного варіатора. Поставлена задача вирішена тим, що в фрикційному варіаторі, що містить ведучий конус, встановлений на ведучому валу, ведений конус з внутрішньою робочою поверхнею та засіб притиску веденого конуса до ведучого конуса, причому ведучий конус розташований всередині веденого конуса, згідно з корисною моделлю, засіб притиску веденого конуса до ведучого конуса виконаний у вигляді циліндричної пружини стиску, при цьому ведучий конус встановлений з можливістю плоскопаралельного переміщення вздовж осі, розташованої паралельно твірній поверхні ведучого конуса. Виконання засобу притиску веденого конуса до ведучого конуса у вигляді циліндричної пружини стиску та встановлення ведучого конуса з можливістю плоскопаралельного переміщення вздовж осі, розташованої паралельно твірній поверхні ведучого конуса, призводить до стабілізації сили притиску веденого конуса до ведучого конуса в процесі варіювання швидкості веденого вала, що забезпечує підвищення надійності та довговічності роботи фрикційного варіатора. На кресленні представлена кінематична схема фрикційного варіатора. Фрикційний варіатор містить ведучий конус 1, встановлений на ведучому валу 2, наприклад на валу електродвигуна 3, ведений конус 4 з внутрішньою робочою поверхнею 5, встановлений на веденому валу 6, засіб притиску веденого конуса 4 до ведучого конуса 1, виконаний у вигляді циліндричної пружини стиску 7, та засіб 8 переміщення ведучого конуса 1, виконаний таким чином, що ведучий конус 1 має можливість плоскопаралельного переміщення вздовж осі (вісь Х-Х), розташованої паралельно твірній поверхні ведучого конуса 1. З метою зниження контактних напружень в зоні взаємодії ведучого конуса 1 з робочою поверхнею 5 веденого конуса 4 ведучий конус 1 розташований всередині веденого конуса 4. Фрикційний варіатор працює таким чином. При вмиканні привода, в складі якого використовується фрикційний варіатор (на кресленні не показаний), вал 2 електродвигуна 3 з встановленим на ньому ведучим конусом 1 починає обертатися. Сила тертя, зумовлена притиском веденого конуса 4 до ведучого конуса 1 циліндричною пружиною стиску 7, приводить в обертальний рух ведений конус 4 і з'єднаний з ним ведений вал 6. Регулювання швидкості обертання веденого вала 6 досягається шляхом переміщення ведучого конуса 1 вздовж осі Х-Х, розташованої паралельно твірній поверхні ведучого конус 1, за допомогою засобу 8 переміщення ведучого конуса 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Фрикційний варіатор, що містить ведучий конус, встановлений на ведучому валу, ведений конус з внутрішньою робочою поверхнею та засіб притиску веденого конуса до ведучого конуса, причому ведучий конус розташований всередині веденого конуса, який відрізняється тим, що засіб притиску веденого конуса до ведучого конуса виконаний у вигляді циліндричної пружини стиску, причому ведучий конус встановлений з можливістю плоскопаралельного переміщення вздовж осі, розташованої паралельно твірній поверхні ведучого конуса. 1 UA 84558 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
