Пристрій для охолодження газовідводу конвертора

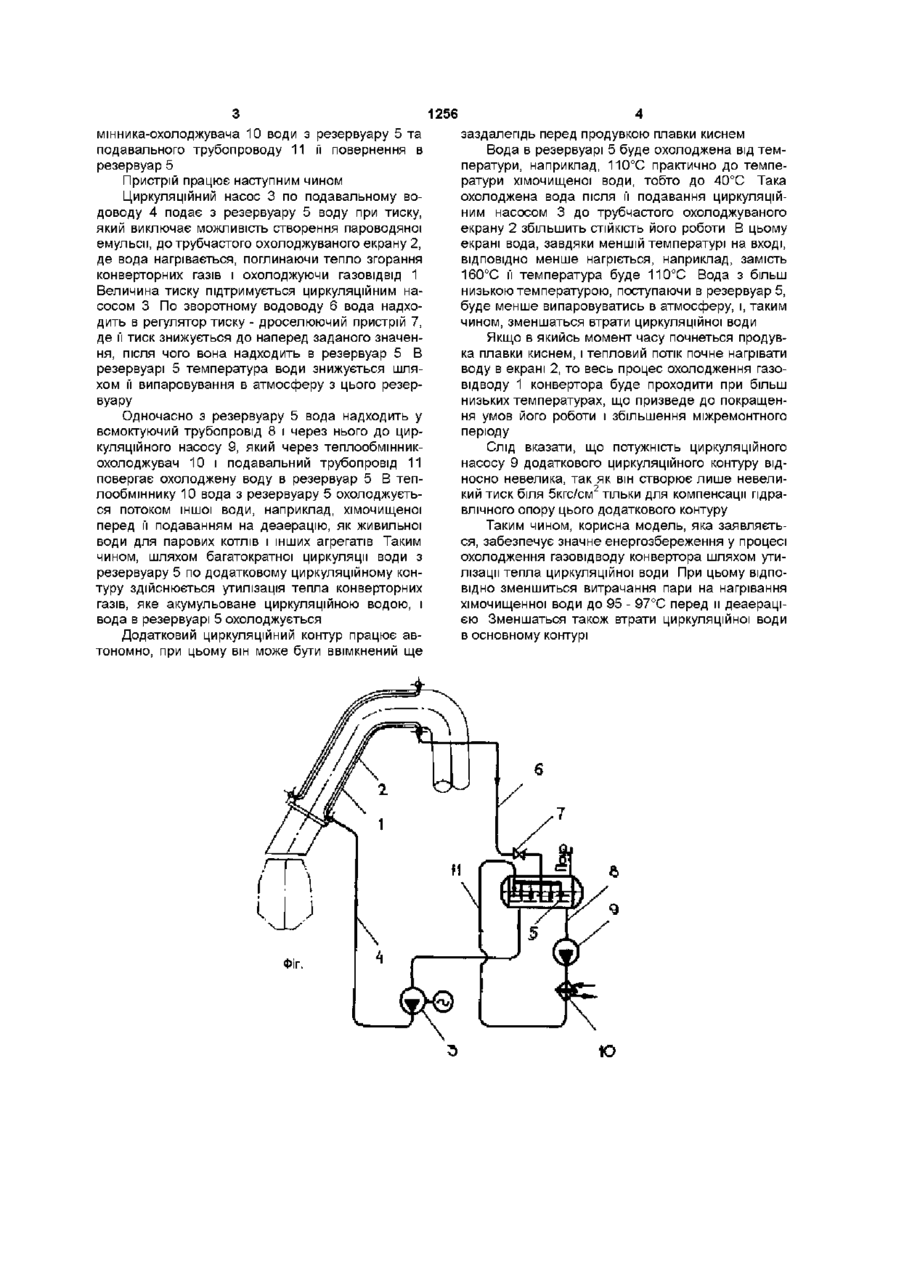

Пристрій для охолодження газовідводу конвертора, який складається з трубчастого охолоджуваного водою екрана, резервуара та насоса, з'єднаних між собою подавальним та зворотним водоводами та утворюючих циркуляційний контур, який відрізняється тим, що резервуар обладнаний додатковим циркуляційним контуром, що містить послідовно розміщені всмоктуючий трубопровід, циркуляційний насос, теплообмінникохолоджувач води з резервуара та подавальний трубопровід повернення води в резервуар Корисна модель стосується чорної металурги, зокрема засобів охолодження газовідводу конвертора Відомий охолоджувач конверторних газів по а с СРСР №779399 М Кл 3 С21С5/40, 1980, що містить циркуляційний контур, який складається з блоків опускних та підйомних трубопроводів, з'єднаних за допомогою циркуляційних насосів Недоліком відомого охолоджувача є неможливість забезпечення утилізації значного енергопотенціалу циркуляційної води під час охолодження газовідводу конвертора Найбільш близьким до корисної моделі пристроєм того ж призначення, що заявляється, є пристрій для охолодження газовідводу конвертора по а с СРСР №196917 МПКС21С5/38, 1967р , що містить трубчастий охолоджуваний водою екран, резервуар, циркуляційний насос, регулятор та акумулятор Суттєвими ознаками прототипу, що співпадають з суттєвими ознаками корисної моделі, що заявляється, є трубчастий охолоджуваний водою екран, резервуар та насос, з'єднані між собою подавальним та зворотним водоводами, утворюючи циркуляційний контур Недоліком прототипу є те, що він не забезпечує утилізацію тепла конверторних газів, яке акумульоване у циркуляційній воді В основу корисної моделі поставлено задачу розширення технологічних можливостей пристрою для охолодження газовідводу конвертора, а саме, утилізації тепла конверторних газів, яке акумульоване в циркуляційній воді Поставлена задача вирішується тим, що у пристрої для охолодження газовідводу конвертора, що складається з трубчастого охолоджуваного водою екрана, резервуара та насоса, з'єднаних між собою подавальним та зворотним водоводами та утворюючих циркуляційний контур, згідно з корисною моделлю, резервуар обладнаний додатковим циркуляційним контуром, що містить послідовно розміщені всмоктуючий трубопровід, циркуляційний насос, теплообміни и к-охолоджувач води з резервуара та подавальний трубопровід повернення води в резервуар Корисна модель пояснюється кресленням, де на фіг, зображений загальний вигляд пристрою для охолодження газовідводу конвертора Пристрій для охолодження газовідводу конвертора складається з газовідводу 1, захищеного трубчастим охолоджуваним екраном 2, циркуляційного насосу 3, з'єднаних подавальним водоводом 4, а також резервуара 5, з'єднаного з трубчастим охолоджуваним екраном 2 зворотним водоводом 6 з встановленим на ньому регулятором тиску - дроселюючим пристроєм 7, які утворюють циркуляційний контур До резервуара 5 підключений додатковий циркуляційний контур, який складається з всмоктуючого трубопроводу 8, циркуляційного 9, теплооб (О ю 1256 мінника-охолоджувача 10 води з резервуару 5 та подавального трубопроводу 11 її повернення в резервуар 5 Пристрій працює наступним чином Циркуляційний насос 3 по подавальному водоводу 4 подає з резервуару 5 воду при тиску, який виключає можливість створення пароводяної емульсії, до трубчастого охолоджуваного екрану 2, де вода нагрівається, поглинаючи тепло згорання конверторних газів і охолоджуючи газовідвід 1 Величина тиску підтримується циркуляційним насосом 3 По зворотному водоводу 6 вода надходить в регулятор тиску - дроселюючий пристрій 7, де її тиск знижується до наперед заданого значення, після чого вона надходить в резервуар 5 В резервуарі 5 температура води знижується шляхом її випаровування в атмосферу з цього резервуару Одночасно з резервуару 5 вода надходить у всмоктуючий трубопровід 8 і через нього до циркуляційного насосу 9, який через теплообмінникохолоджувач 10 і подавальний трубопровід 11 повергає охолоджену воду в резервуар 5 В теплообміннику 10 вода з резервуару 5 охолоджується потоком іншої води, наприклад, хімочищеної перед її подаванням на деаерацію, як живильної води для парових котлів і інших агрегатів Таким чином, шляхом багатократної циркуляції води з резервуару 5 по додатковому циркуляційному контуру здійснюється утилізація тепла конверторних газів, яке акумульоване циркуляційною водою, і вода в резервуарі 5 охолоджується Додатковий циркуляційний контур працює автономно, при цьому він може бути ввімкнений ще Фіг. заздалегідь перед продувкою плавки киснем Вода в резервуарі 5 буде охолоджена від температури, наприклад, 110°С практично до температури хімочищеної води, тобто до 40°С Така охолоджена вода після її подавання циркуляційним насосом 3 до трубчастого охолоджуваного екрану 2 збільшить СТІЙКІСТЬ ЙОГО роботи В цьому екрані вода, завдяки меншій температурі на вході, ВІДПОВІДНО менше нагріється, наприклад, замість 160°С її температура буде 110°С Вода з більш низькою температурою, поступаючи в резервуар 5, буде менше випаровуватись в атмосферу, і, таким чином, зменшаться втрати циркуляційної води Якщо в якийсь момент часу почнеться продувка плавки киснем, і тепловий потік почне нагрівати воду в екрані 2, то весь процес охолодження газовідводу 1 конвертора буде проходити при більш низьких температурах, що призведе до покращення умов його роботи і збільшення міжремонтного періоду Слід вказати, що потужність циркуляційного насосу 9 додаткового циркуляційного контуру відносно невелика, так як він створює лише невеликий тиск біля 5кгс/см2 тільки для компенсації гідравлічного опору цього додаткового контуру Таким чином, корисна модель, яка заявляється, забезпечує значне енергозбереження у процесі охолодження газовідводу конвертора шляхом утилізації тепла циркуляційної води При цьому ВІДПОВІДНО зменшиться витрачання пари на нагрівання хімочищенної води до 95 - 97°С перед и деаерацією Зменшаться також втрати циркуляційної води в основному контурі 1256 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
