Пристрій для підігріву та охолодження рідини

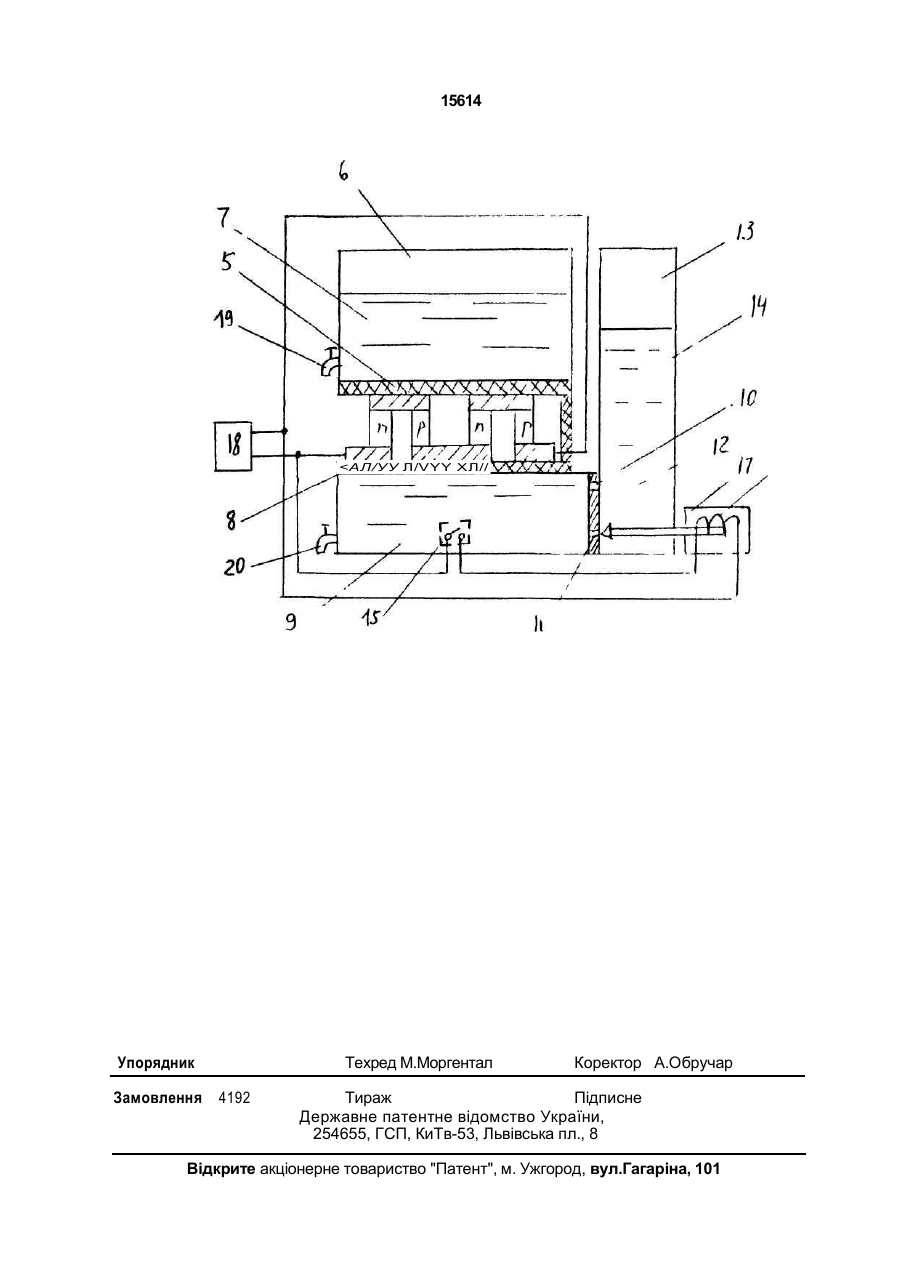

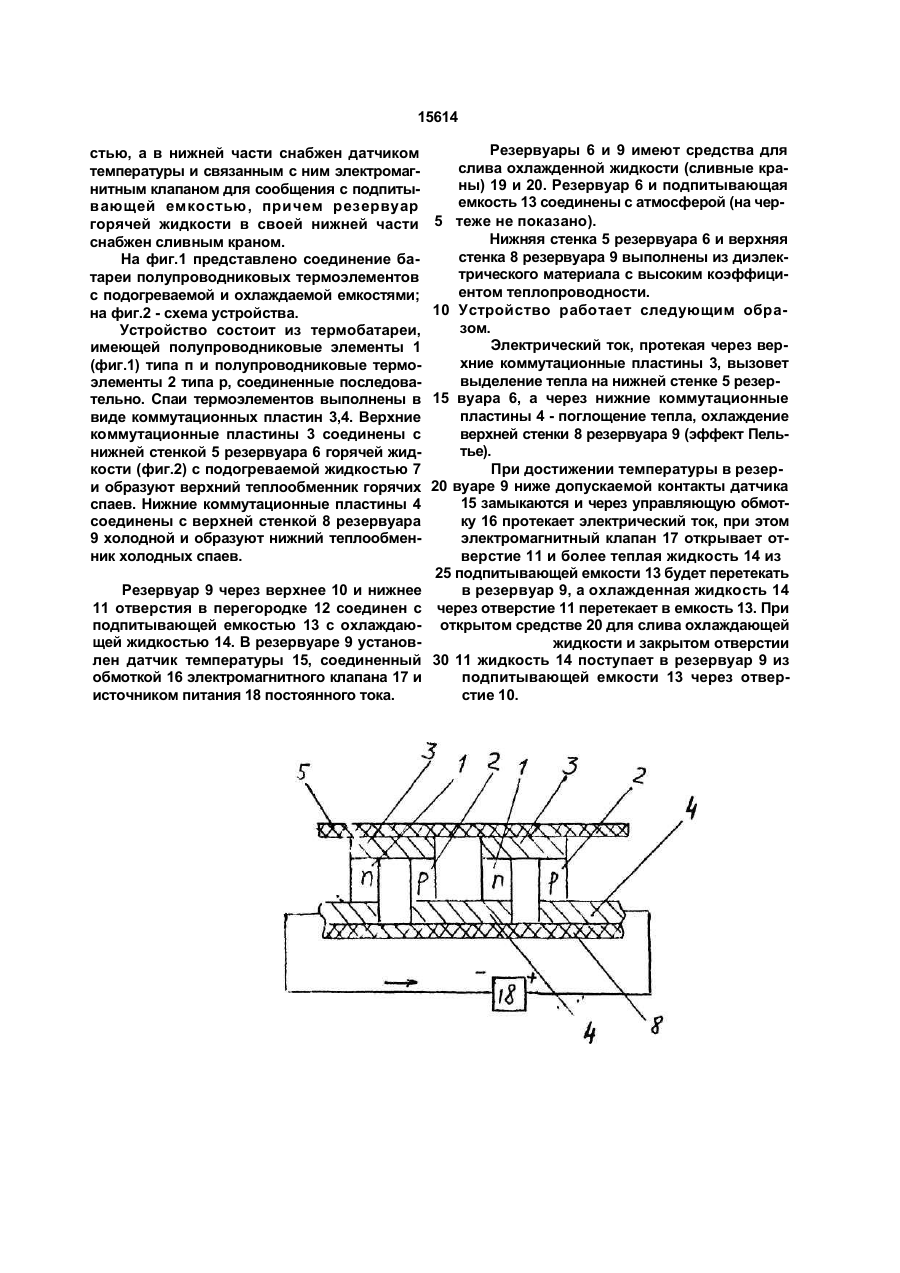

Устройство для подогрева и охлаждения жидкости, содержащее термобатарею, верх Изобретение относится к устройствам для хранения жидкости с приспособлениями для нагрева и охлаждения и может быть использовано для раздачи жидких пищевых продуктов в кафе, столовых, барах. Известна конструкция кольцевого термоэлектрического охладителя жидкости, в котором производится одновременно на-, грев и охлаждение жидкости с помощью полу проводниковой термоэлектрической батареи. Указанное устройство содержит полости нагреваемой и охлаждаемой жидкости, установленные с возможностью контакта соответственно с горячими и холодными спаями полупроводниковых элементов термоэлектрической батареи. Недостатком устройства, используемого при раздаче жидких пищевых продуктов, является возможность появления паровых пробок в теплообменниках горячих спаев и льда в теплообменнике холодных спаев во ний теплообменник горячих спаев и нижний теплообменник холодных спаев, снабженный средством для слива охлажденной жидкости, о т л и ч а ю щ е е с я тем, что теплообменники выполнены в виде резервуаров горячей и холодной жидкости, а устройство снабжено подпитывающей емкостью, при этом резервуар холодной жидкости имеет в своей верхней части отверстия для соединения с подпитывающей жидкостью, а в нижней части снабжен датчиком температуры и связанным с ним электромагнитом для сообщения с подпитывающей емкостью, причем резервуар горячей жидкости в своей нижней части снабжен сливным краном. время пауз между раздачей отдельных порций жидкости. Необходимость контроля за режимом работы устройства снижает удобство в пользовании для обслуживающего персонала, так как приводит к утомляемости. Целью изобретения является повышение удобства эксплуатации. Указанная цель достигается тем, что в устройстве для подогрева и охлаждения жидкости, содержащем термобатарею, верхний теплообменник горячих спаев и нижний теплообменник холодных спаев, снабженный средством для слива охлажденной жидкости, предусмотрены следующие отличия: теплообменники выполнены в виде резервуаров горячей и холодной жидкости, а устройство снабжено подпитывающей емкостью, при этом резервуар холодной жидкости имеет в своей верхней части отверстия для соединения с подпитывающей емко С > ел с* о 15614 стью, а в нижней части снабжен датчиком температуры и связанным с ним электромагнитным клапаном для сообщения с подпитывающей емкостью, причем резервуар горячей жидкости в своей нижней части снабжен сливным краном. На фиг.1 представлено соединение батареи полупроводниковых термоэлементов с подогреваемой и охлаждаемой емкостями; на фиг.2 - схема устройства. Устройство состоит из термобатареи, имеющей полупроводниковые элементы 1 (фиг.1) типа п и полупроводниковые термоэлементы 2 типа р, соединенные последовательно. Спаи термоэлементов выполнены в виде коммутационных пластин 3,4. Верхние коммутационные пластины 3 соединены с нижней стенкой 5 резервуара 6 горячей жидкости (фиг.2) с подогреваемой жидкостью 7 и образуют верхний теплообменник горячих спаев. Нижние коммутационные пластины 4 соединены с верхней стенкой 8 резервуара 9 холодной и образуют нижний теплообменник холодных спаев. Резервуар 9 через верхнее 10 и нижнее 11 отверстия в перегородке 12 соединен с подпитывающей емкостью 13 с охлаждающей жидкостью 14. В резервуаре 9 установлен датчик температуры 15, соединенный обмоткой 16 электромагнитного клапана 17 и источником питания 18 постоянного тока. Резервуары 6 и 9 имеют средства для слива охлажденной жидкости (сливные краны) 19 и 20. Резервуар 6 и подпитывающая емкость 13 соединены с атмосферой (на чер5 теже не показано). Нижняя стенка 5 резервуара 6 и верхняя стенка 8 резервуара 9 выполнены из диэлектрического материала с высоким коэффициентом теплопроводности. 10 Устройство работает следующим образом. Электрический ток, протекая через верхние коммутационные пластины 3, вызовет выделение тепла на нижней стенке 5 резер15 вуара 6, а через нижние коммутационные пластины 4 - поглощение тепла, охлаждение верхней стенки 8 резервуара 9 (эффект Пельтье). При достижении температуры в резер20 вуаре 9 ниже допускаемой контакты датчика 15 замыкаются и через управляющую обмотку 16 протекает электрический ток, при этом электромагнитный клапан 17 открывает отверстие 11 и более теплая жидкость 14 из 25 подпитывающей емкости 13 будет перетекать в резервуар 9, а охлажденная жидкость 14 через отверстие 11 перетекает в емкость 13. При открытом средстве 20 для слива охлаждающей жидкостии закрытом отверстии 30 11 жидкость 14 поступает в резервуар 9 из подпитывающей емкости 13 через отверстие 10. 15614
