Пристрій для контролю вологості тканини

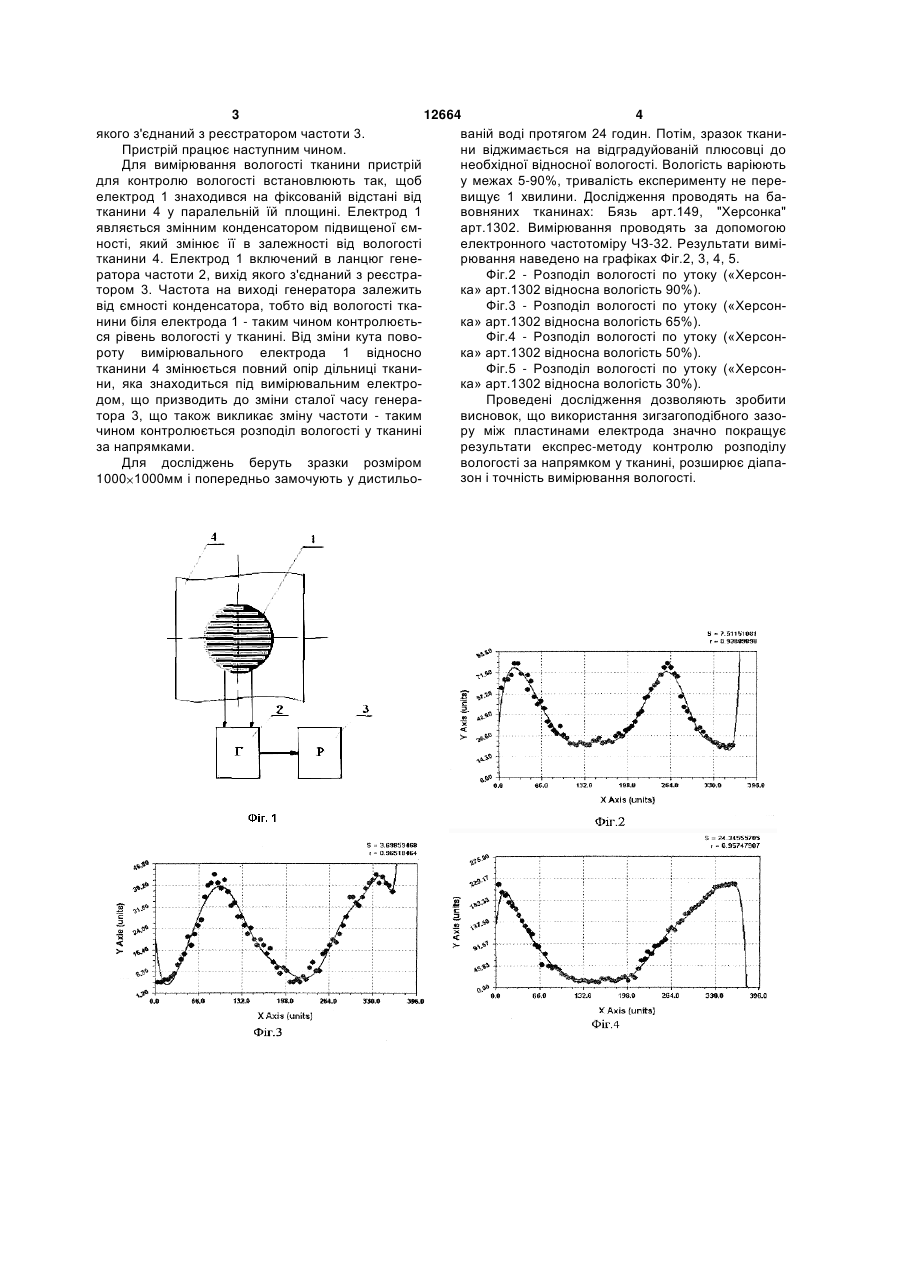

Пристрій для контролю вологості тканини, який складається з вимірювального електрода, виконаного у вигляді двох пластинчатих півкругів з зазором між ними, і встановлений з можливістю повороту та підключений до виходів генератора, зібраного на базі двох елементів АБО-НІ, вихід якого з'єднаний з реєстратором частоти, який відрізняється тим, що пластинчаті півкруги вимірювального електрода виконані гребінчастими і встановлені один відносно одного з можливістю утворення зигзагоподібного зазору. (19) (21) u200508370 (22) 29.08.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Бражник Олександр Михайлович, Рудакова Ганна Володимирівна, Єдинович Михайло Борисович, Решетняк Юрій Степанович, Сагірова Марія Анатоліївна, Руденко Микола Сергійович, Веселовський Леонід Васильович, Смаглюк Олена Володимирівна (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 12664 4 якого з'єднаний з реєстратором частоти 3. ваній воді протягом 24 годин. Потім, зразок тканиПристрій працює наступним чином. ни віджимається на відградуйованій плюсовці до Для вимірювання вологості тканини пристрій необхідної відносної вологості. Вологість варіюють для контролю вологості встановлюють так, щоб у межах 5-90%, тривалість експерименту не переелектрод 1 знаходився на фіксованій відстані від вищує 1 хвилини. Дослідження проводять на батканини 4 у паралельній їй площині. Електрод 1 вовняних тканинах: Бязь арт.149, "Херсонка" являється змінним конденсатором підвищеної ємарт.1302. Вимірювання проводять за допомогою ності, який змінює її в залежності від вологості електронного частотоміру ЧЗ-32. Результати вимітканини 4. Електрод 1 включений в ланцюг генерювання наведено на графіках Фіг.2, 3, 4, 5. ратора частоти 2, вихід якого з'єднаний з реєстраФіг.2 - Розподіл вологості по утоку («Херсонтором 3. Частота на виході генератора залежить ка» арт.1302 відносна вологість 90%). від ємності конденсатора, тобто від вологості ткаФіг.3 - Розподіл вологості по утоку («Херсоннини біля електрода 1 - таким чином контролюєтька» арт.1302 відносна вологість 65%). ся рівень вологості у тканині. Від зміни кута повоФіг.4 - Розподіл вологості по утоку («Херсонроту вимірювального електрода 1 відносно ка» арт.1302 відносна вологість 50%). тканини 4 змінюється повний опір дільниці тканиФіг.5 - Розподіл вологості по утоку («Херсонни, яка знаходиться під вимірювальним електрока» арт.1302 відносна вологість 30%). дом, що призводить до зміни сталої часу генераПроведені дослідження дозволяють зробити тора 3, що також викликає зміну частоти - таким висновок, що використання зигзагоподібного зазочином контролюється розподіл вологості у тканині ру між пластинами електрода значно покращує за напрямками. результати експрес-методу контролю розподілу Для досліджень беруть зразки розміром вологості за напрямком у тканині, розширює діапазон і точність вимірювання вологості. 1000 1000мм і попередньо замочують у дистильо 5 Комп’ютерна верстка Л.Литвиненко 12664 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
