Формула / Реферат

Композиційний присадний матеріал для обробки металургійних розплавів, що містить металеву оболонку та серцевину з модифікувально-мікролегувальної складової, який відрізняється тим, що до складу серцевини уведена розкислювальна складова у вигляді порошку феросилікоалюмінію, при цьому модифікувально-мікролегувальна складова серцевини у вигляді дроту чи порошку кальцію, магнію або титану поміщена у розкислювальну складову при співвідношенні складових 3:7 відповідно.

Текст

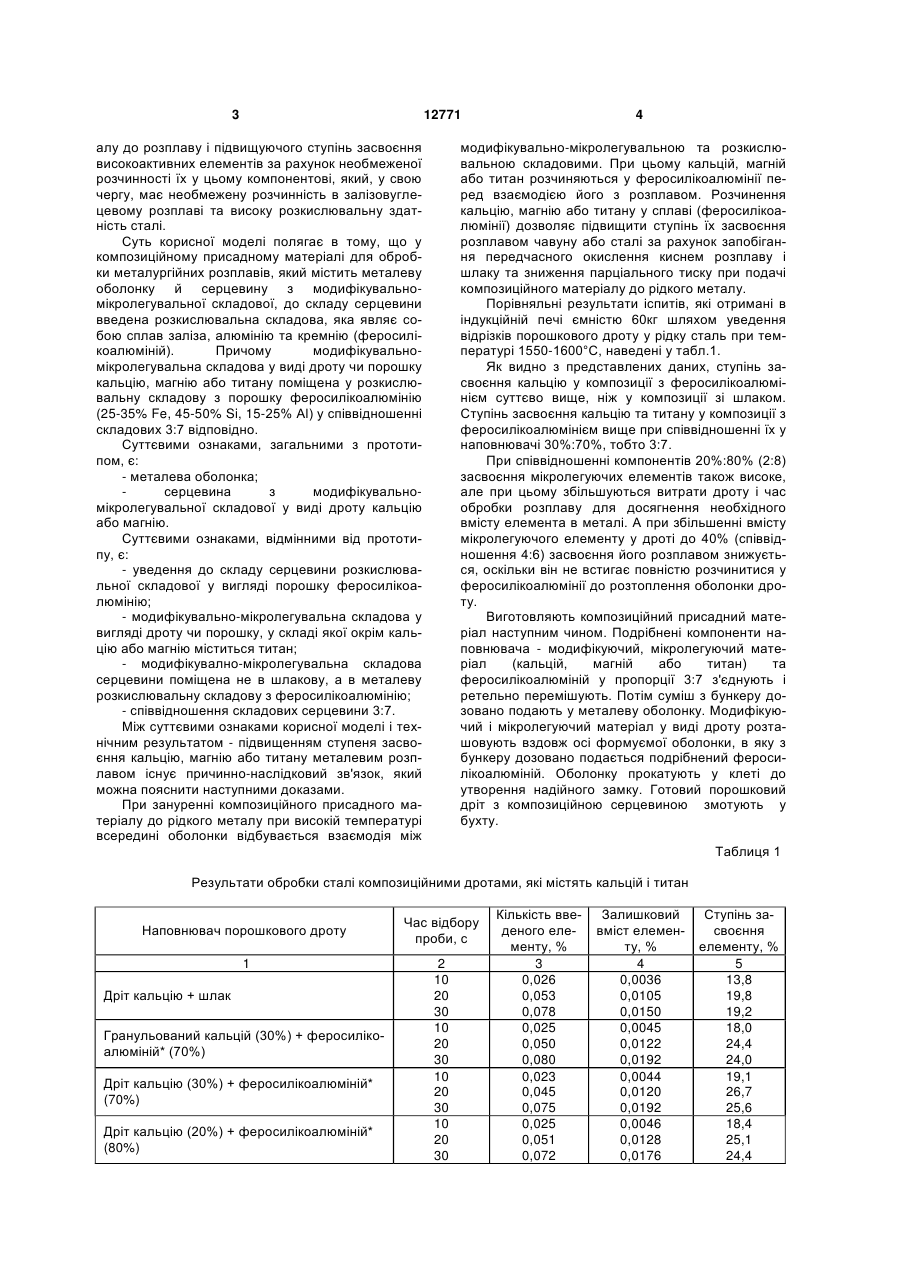

Композиційний присадний матеріал для обробки металургійних розплавів, що містить металеву 3 12771 алу до розплаву і підвищуючого ступінь засвоєння високоактивних елементів за рахунок необмеженої розчинності їх у цьому компонентові, який, у свою чергу, має необмежену розчинність в залізовуглецевому розплаві та високу розкислювальну здатність сталі. Суть корисної моделі полягає в тому, що у композиційному присадному матеріалі для обробки металургійних розплавів, який містить металеву оболонку й серцевину з модифікувальномікролегувальної складової, до складу серцевини введена розкислювальна складова, яка являє собою сплав заліза, алюмінію та кремнію (феросилікоалюміній). Причому модифікувальномікролегувальна складова у виді дроту чи порошку кальцію, магнію або титану поміщена у розкислювальну складову з порошку феросилікоалюмінію (25-35% Fe, 45-50% Si, 15-25% Al) у співвідношенні складових 3:7 відповідно. Суттєвими ознаками, загальними з прототипом, є: - металева оболонка; серцевина з модифікувальномікролегувальної складової у виді дроту кальцію або магнію. Суттєвими ознаками, відмінними від прототипу, є: - уведення до складу серцевини розкислювальної складової у вигляді порошку феросилікоалюмінію; - модифікувально-мікролегувальна складова у вигляді дроту чи порошку, у складі якої окрім кальцію або магнію міститься титан; - модифікувално-мікролегувальна складова серцевини поміщена не в шлакову, а в металеву розкислювальну складову з феросилікоалюмінію; - співвідношення складових серцевини 3:7. Між суттєвими ознаками корисної моделі і технічним результатом - підвищенням ступеня засвоєння кальцію, магнію або титану металевим розплавом існує причинно-наслідковий зв'язок, який можна пояснити наступними доказами. При зануренні композиційного присадного матеріалу до рідкого металу при високій температурі всередині оболонки відбувається взаємодія між 4 модифікувально-мікролегувальною та розкислювальною складовими. При цьому кальцій, магній або титан розчиняються у феросилікоалюмінії перед взаємодією його з розплавом. Розчинення кальцію, магнію або титану у сплаві (феросилікоалюмінії) дозволяє підвищити ступінь їх засвоєння розплавом чавуну або сталі за рахунок запобігання передчасного окислення киснем розплаву і шлаку та зниження парціального тиску при подачі композиційного матеріалу до рідкого металу. Порівняльні результати іспитів, які отримані в індукційній печі ємністю 60кг шляхом уведення відрізків порошкового дроту у рідку сталь при температурі 1550-1600°С, наведені у табл.1. Як видно з представлених даних, ступінь засвоєння кальцію у композиції з феросилікоалюмінієм суттєво вище, ніж у композиції зі шлаком. Ступінь засвоєння кальцію та титану у композиції з феросилікоалюмінієм вище при співвідношенні їх у наповнювачі 30%:70%, тобто 3:7. При співвідношенні компонентів 20%:80% (2:8) засвоєння мікролегуючих елементів також високе, але при цьому збільшуються витрати дроту і час обробки розплаву для досягнення необхідного вмісту елемента в металі. А при збільшенні вмісту мікролегуючого елементу у дроті до 40% (співвідношення 4:6) засвоєння його розплавом знижується, оскільки він не встигає повністю розчинитися у феросилікоалюмінії до розтоплення оболонки дроту. Виготовляють композиційний присадний матеріал наступним чином. Подрібнені компоненти наповнювача - модифікуючий, мікролегуючий матеріал (кальцій, магній або титан) та феросилікоалюміній у пропорції 3:7 з'єднують і ретельно перемішують. Потім суміш з бункеру дозовано подають у металеву оболонку. Модифікуючий і мікролегуючий матеріал у виді дроту розташовують вздовж осі формуємої оболонки, в яку з бункеру дозовано подається подрібнений феросилікоалюміній. Оболонку прокатують у клеті до утворення надійного замку. Готовий порошковий дріт з композиційною серцевиною змотують у бухту. Таблиця 1 Результати обробки сталі композиційними дротами, які містять кальцій і титан Наповнювач порошкового дроту 1 Дріт кальцію + шлак Гранульований кальцій (30%) + феросилікоалюміній* (70%) Дріт кальцію (30%) + феросилікоалюміній* (70%) Дріт кальцію (20%) + феросилікоалюміній* (80%) Час відбору проби, с 2 10 20 30 10 20 30 10 20 30 10 20 30 Кількість введеного елементу, % 3 0,026 0,053 0,078 0,025 0,050 0,080 0,023 0,045 0,075 0,025 0,051 0,072 Залишковий вміст елементу, % 4 0,0036 0,0105 0,0150 0,0045 0,0122 0,0192 0,0044 0,0120 0,0192 0,0046 0,0128 0,0176 Ступінь засвоєння елементу, % 5 13,8 19,8 19,2 18,0 24,4 24,0 19,1 26,7 25,6 18,4 25,1 24,4 5 12771 6 Продовження таблиці 2 1 Дріт кальцію (40%) + феросилікоалюміній* (60%) Порошок титану (20%) + феросилікоалюміній* (80%) Порошок титану (30%) + феросилікоалюміній* (70%) Порошок титану (40%) + феросилікоалюміній* (60%) 2 10 20 30 10 20 30 10 20 30 10 20 30 3 0,028 0,055 0,076 0,012 0,018 0,023 0,0115 0,020 0,026 0,015 0,025 0,032 4 0,0042 0,0115 0,0149 0,0096 0,0163 0,0205 0,0092 0,0180 0,0232 0,0112 0,0213 0,0270 5 15,0 20,9 19,6 80,0 90,6 89,1 80,0 90,0 89,2 74,7 85,2 84,4 *- феросилікоалюміній (25%Fe+50%Si+25%Al) Комп’ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A composition adding material for the treatment of metallurgical melt

Автори англійською

Prokhorenko Kim Kindratovych, Onopchenko Volodymyr Mykhailovych, Lytvynova Taisia Serafimivna

Назва патенту російською

Композиционный присадочный материал для обработки металлургического расплава

Автори російською

Прохоренко Ким Кондратьевич, Онопченко Владимир Михайлович, Литвинова Таисия Серафимовна

МПК / Мітки

МПК: C21C 7/06

Мітки: розплаву, обробки, матеріал, металургійного, композиційний, присадний
