Волоконно-оптичний датчик фізичних величин

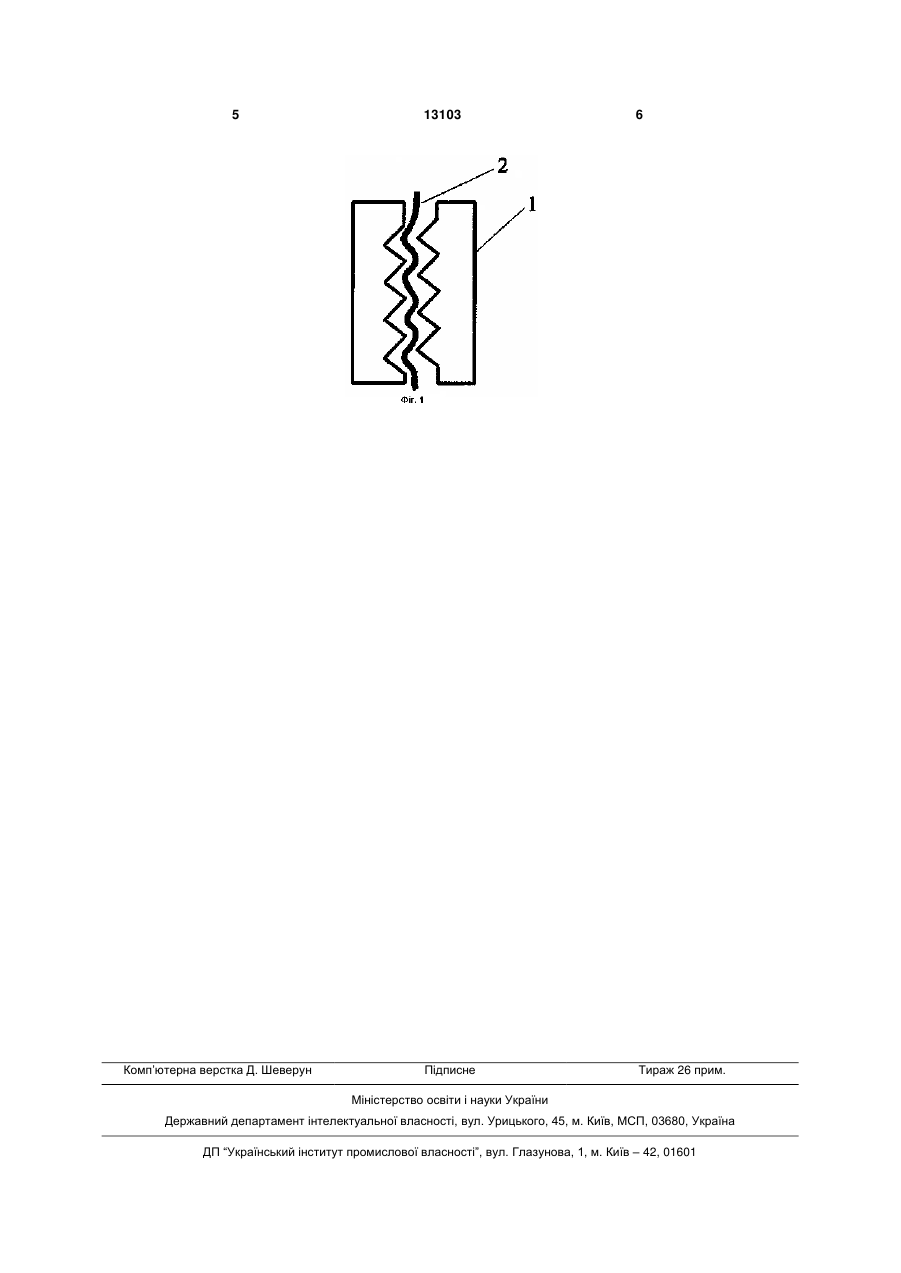

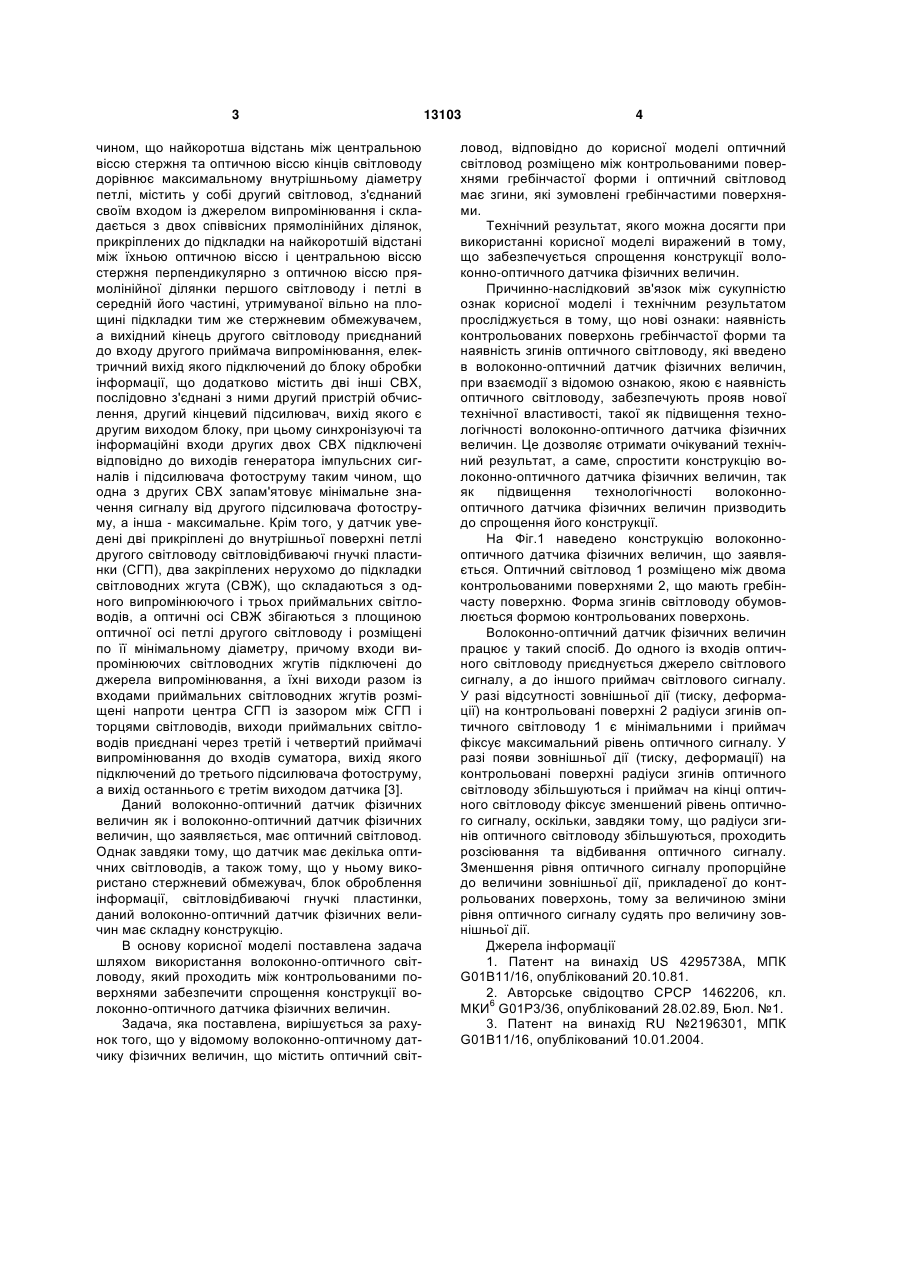

Волоконно-оптичний датчик фізичних величин, що має оптичний світловод, який відрізняється тим, що оптичний світловод розміщено між контрольованими поверхнями гребінчастої форми і він має згини, які зумовлені гребінчастими поверхнями. (19) (21) u200508956 (22) 21.09.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Кірін Геннадій Тимофійович, Коток Валерій Борисович, Волчков Іван Іванович, Кулик Юрій Миколайович, Дудко Павло Григорович 3 чином, що найкоротша відстань між центральною віссю стержня та оптичною віссю кінців світловоду дорівнює максимальному внутрішньому діаметру петлі, містить у собі другий світловод, з'єднаний своїм входом із джерелом випромінювання і складається з двох співвісних прямолінійних ділянок, прикріплених до підкладки на найкоротшій відстані між їхньою оптичною віссю і центральною віссю стержня перпендикулярно з оптичною віссю прямолінійної ділянки першого світловоду і петлі в середній його частині, утримуваної вільно на площині підкладки тим же стержневим обмежувачем, а вихідний кінець другого світловоду приєднаний до входу другого приймача випромінювання, електричний вихід якого підключений до блоку обробки інформації, що додатково містить дві інші СВХ, послідовно з'єднані з ними другий пристрій обчислення, другий кінцевий підсилювач, вихід якого є другим виходом блоку, при цьому синхронізуючі та інформаційні входи других двох СВХ підключені відповідно до виходів генератора імпульсних сигналів і підсилювача фотоструму таким чином, що одна з других СВХ запам'ятовує мінімальне значення сигналу від другого підсилювача фотоструму, а інша - максимальне. Крім того, у датчик уведені дві прикріплені до внутрішньої поверхні петлі другого світловоду світловідбиваючі гнучкі пластинки (СГП), два закріплених нерухомо до підкладки світловодних жгута (СВЖ), що складаються з одного випромінюючого і трьох приймальних світловодів, а оптичні осі СВЖ збігаються з площиною оптичної осі петлі другого світловоду і розміщені по її мінімальному діаметру, причому входи випромінюючих світловодних жгутів підключені до джерела випромінювання, а їхні виходи разом із входами приймальних світловодних жгутів розміщені напроти центра СГП із зазором між СГП і торцями світловодів, виходи приймальних світловодів приєднані через третій і четвертий приймачі випромінювання до входів суматора, вихід якого підключений до третього підсилювача фотоструму, а вихід останнього є третім виходом датчика [3]. Даний волоконно-оптичний датчик фізичних величин як і волоконно-оптичний датчик фізичних величин, що заявляється, має оптичний світловод. Однак завдяки тому, що датчик має декілька оптичних світловодів, а також тому, що у ньому використано стержневий обмежувач, блок оброблення інформації, світловідбиваючі гнучкі пластинки, даний волоконно-оптичний датчик фізичних величин має складну конструкцію. В основу корисної моделі поставлена задача шляхом використання волоконно-оптичного світловоду, який проходить між контрольованими поверхнями забезпечити спрощення конструкції волоконно-оптичного датчика фізичних величин. Задача, яка поставлена, вирішується за рахунок того, що у відомому волоконно-оптичному датчику фізичних величин, що містить оптичний світ 13103 4 ловод, відповідно до корисної моделі оптичний світловод розміщено між контрольованими поверхнями гребінчастої форми і оптичний світловод має згини, які зумовлені гребінчастими поверхнями. Технічний результат, якого можна досягти при використанні корисної моделі виражений в тому, що забезпечується спрощення конструкції волоконно-оптичного датчика фізичних величин. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом просліджується в тому, що нові ознаки: наявність контрольованих поверхонь гребінчастої форми та наявність згинів оптичного світловоду, які введено в волоконно-оптичний датчик фізичних величин, при взаємодії з відомою ознакою, якою є наявність оптичного світловоду, забезпечують прояв нової технічної властивості, такої як підвищення технологічності волоконно-оптичного датчика фізичних величин. Це дозволяє отримати очікуваний технічний результат, а саме, спростити конструкцію волоконно-оптичного датчика фізичних величин, так як підвищення технологічності волоконнооптичного датчика фізичних величин призводить до спрощення його конструкції. На Фіг.1 наведено конструкцію волоконнооптичного датчика фізичних величин, що заявляється. Оптичний світловод 1 розміщено між двома контрольованими поверхнями 2, що мають гребінчасту поверхню. Форма згинів світловоду обумовлюється формою контрольованих поверхонь. Волоконно-оптичний датчик фізичних величин працює у такий спосіб. До одного із входів оптичного світловоду приєднується джерело світлового сигналу, а до іншого приймач світлового сигналу. У разі відсутності зовнішньої дії (тиску, деформації) на контрольовані поверхні 2 радіуси згинів оптичного світловоду 1 є мінімальними і приймач фіксує максимальний рівень оптичного сигналу. У разі появи зовнішньої дії (тиску, деформації) на контрольовані поверхні радіуси згинів оптичного світловоду збільшуються і приймач на кінці оптичного світловоду фіксує зменшений рівень оптичного сигналу, оскільки, завдяки тому, що радіуси згинів оптичного світловоду збільшуються, проходить розсіювання та відбивання оптичного сигналу. Зменшення рівня оптичного сигналу пропорційне до величини зовнішньої дії, прикладеної до контрольованих поверхонь, тому за величиною зміни рівня оптичного сигналу судять про величину зовнішньої дії. Джерела інформації 1. Патент на винахід US 4295738A, МПК G01В11/16, опублікований 20.10.81. 2. Авторське свідоцтво СРСР 1462206, кл. МКИ6 G01Р3/36, опублікований 28.02.89, Бюл. №1. 3. Патент на винахід RU №2196301, МПК G01В11/16, опублікований 10.01.2004. 5 Комп’ютерна верстка Д. Шеверун 13103 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
