Рукавний каркас з вузлом кріплення рукава в рукавній дошці фільтра

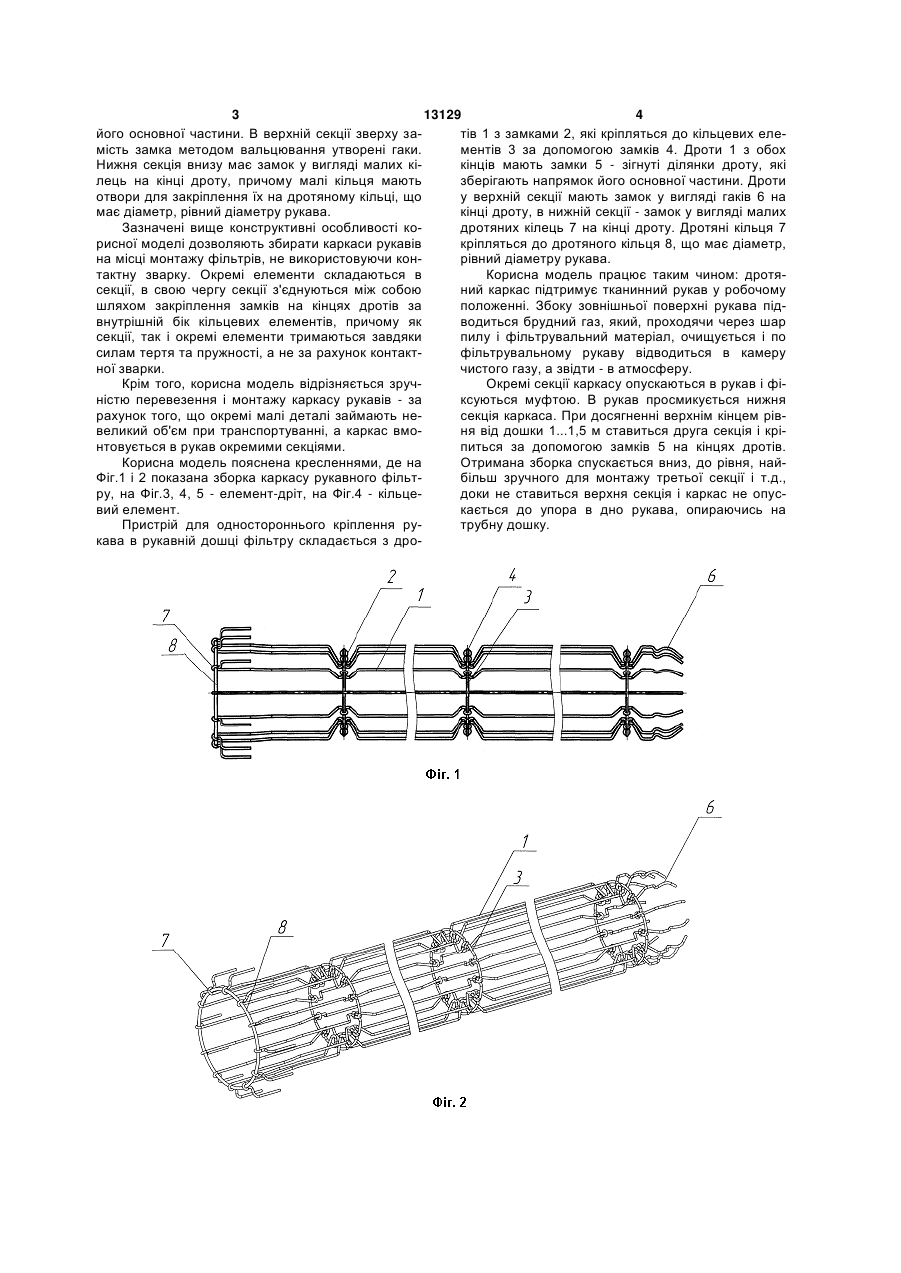

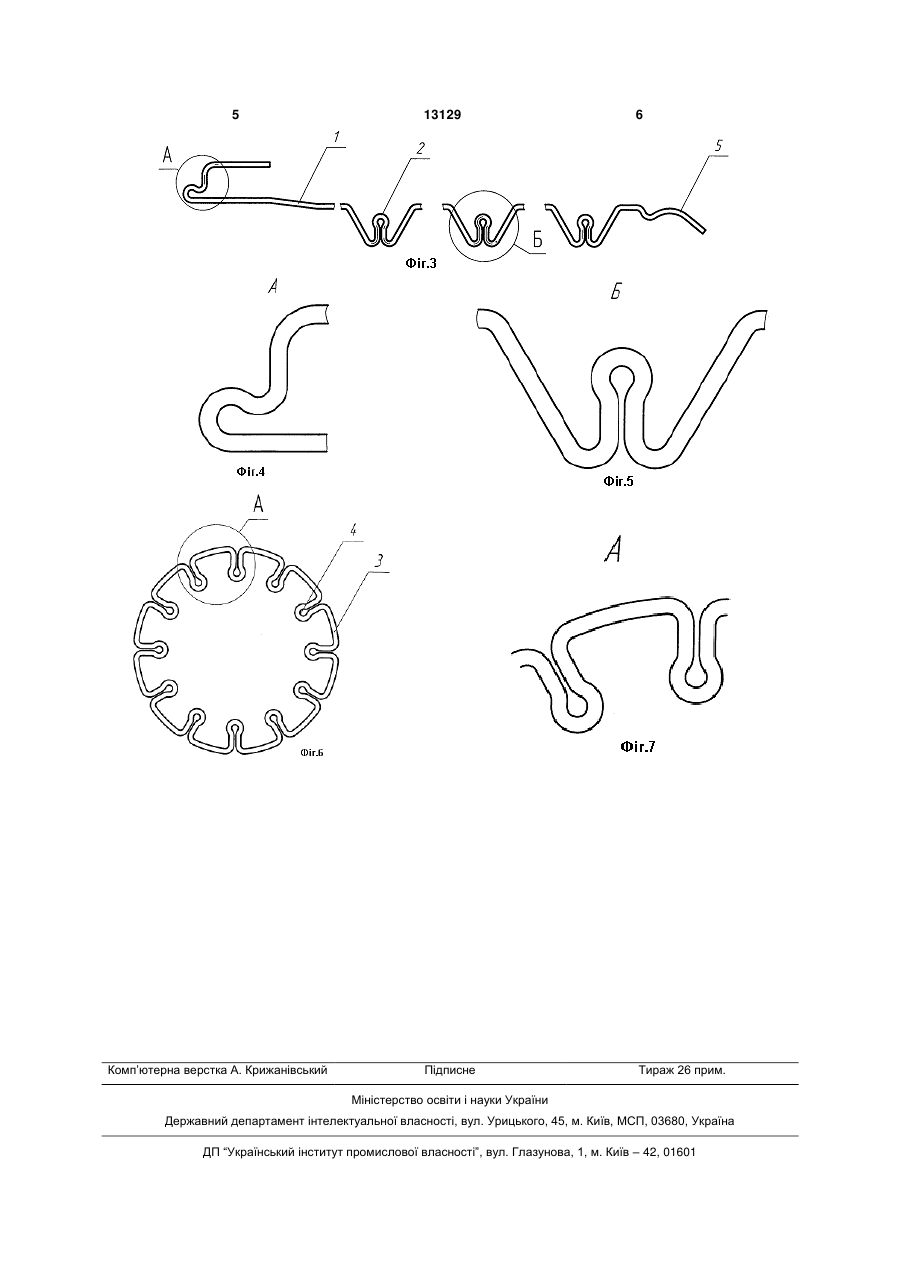

1. Рукавний каркас з вузлом кріплення рукава в рукавній дошці фільтра, до складу якого входять дротяний каркас, установлений всередині фільтра, та установлене в кінцевій петлі верхньої частини рукава металеве кільце, внутрішній діаметр якого дорівнює діаметру отвору рукавної дошки, який відрізняється тим, що каркас складається з кількох секцій і кожна секція формується з дротів і кільцевих елементів, які мають замки, утворені згинанням дротяних ділянок елементів. 3 13129 4 його основної частини. В верхній секції зверху затів 1 з замками 2, які кріпляться до кільцевих елемість замка методом вальцювання утворені гаки. ментів 3 за допомогою замків 4. Дроти 1 з обох Нижня секція внизу має замок у вигляді малих кікінців мають замки 5 - зігнуті ділянки дроту, які лець на кінці дроту, причому малі кільця мають зберігають напрямок його основної частини. Дроти отвори для закріплення їх на дротяному кільці, що у верхній секції мають замок у вигляді гаків 6 на має діаметр, рівний діаметру рукава. кінці дроту, в нижній секції - замок у вигляді малих Зазначені вище конструктивні особливості кодротяних кілець 7 на кінці дроту. Дротяні кільця 7 рисної моделі дозволяють збирати каркаси рукавів кріпляться до дротяного кільця 8, що має діаметр, на місці монтажу фільтрів, не використовуючи конрівний діаметру рукава. тактну зварку. Окремі елементи складаються в Корисна модель працює таким чином: дротясекції, в свою чергу секції з'єднуються між собою ний каркас підтримує тканинний рукав у робочому шляхом закріплення замків на кінцях дротів за положенні. Збоку зовнішньої поверхні рукава підвнутрішній бік кільцевих елементів, причому як водиться брудний газ, який, проходячи через шар секції, так і окремі елементи тримаються завдяки пилу і фільтрувальний матеріал, очищується і по силам тертя та пружності, а не за рахунок контактфільтрувальному рукаву відводиться в камеру ної зварки. чистого газу, а звідти - в атмосферу. Крім того, корисна модель відрізняється зручОкремі секції каркасу опускаються в рукав і фіністю перевезення і монтажу каркасу рукавів - за ксуються муфтою. В рукав просмикується нижня рахунок того, що окремі малі деталі займають несекція каркаса. При досягненні верхнім кінцем ріввеликий об'єм при транспортуванні, а каркас вмоня від дошки 1...1,5 м ставиться друга секція і крінтовується в рукав окремими секціями. питься за допомогою замків 5 на кінцях дротів. Корисна модель пояснена кресленнями, де на Отримана зборка спускається вниз, до рівня, найФіг.1 і 2 показана зборка каркасу рукавного фільтбільш зручного для монтажу третьої секції і т.д., ру, на Фіг.3, 4, 5 - елемент-дріт, на Фіг.4 - кільцедоки не ставиться верхня секція і каркас не опусвий елемент. кається до упора в дно рукава, опираючись на Пристрій для одностороннього кріплення рутрубну дошку. кава в рукавній дошці фільтру складається з дро 5 Комп’ютерна верстка А. Крижанівський 13129 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
