Пристрій для одностороннього кріплення рукава в рукавній дошці фільтра

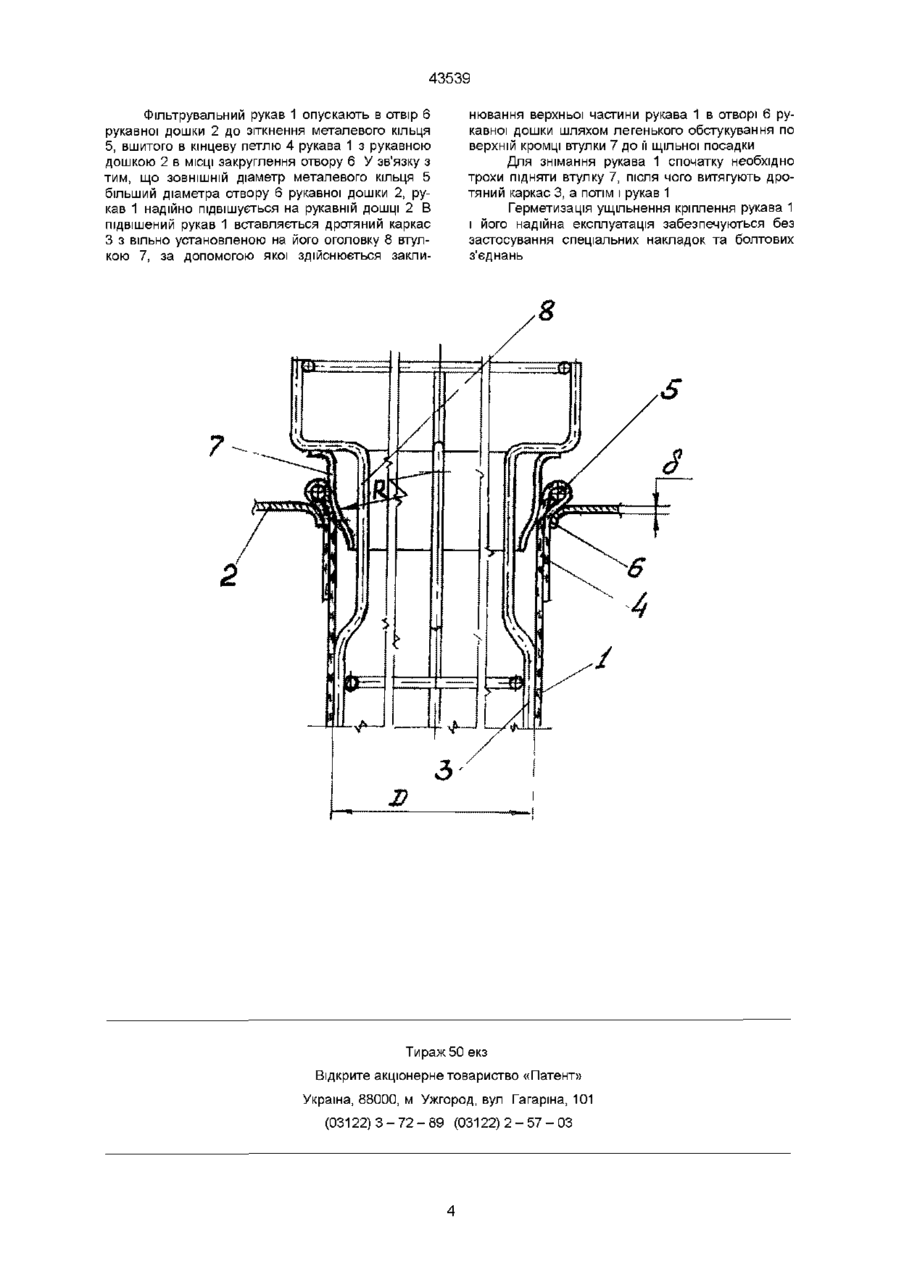

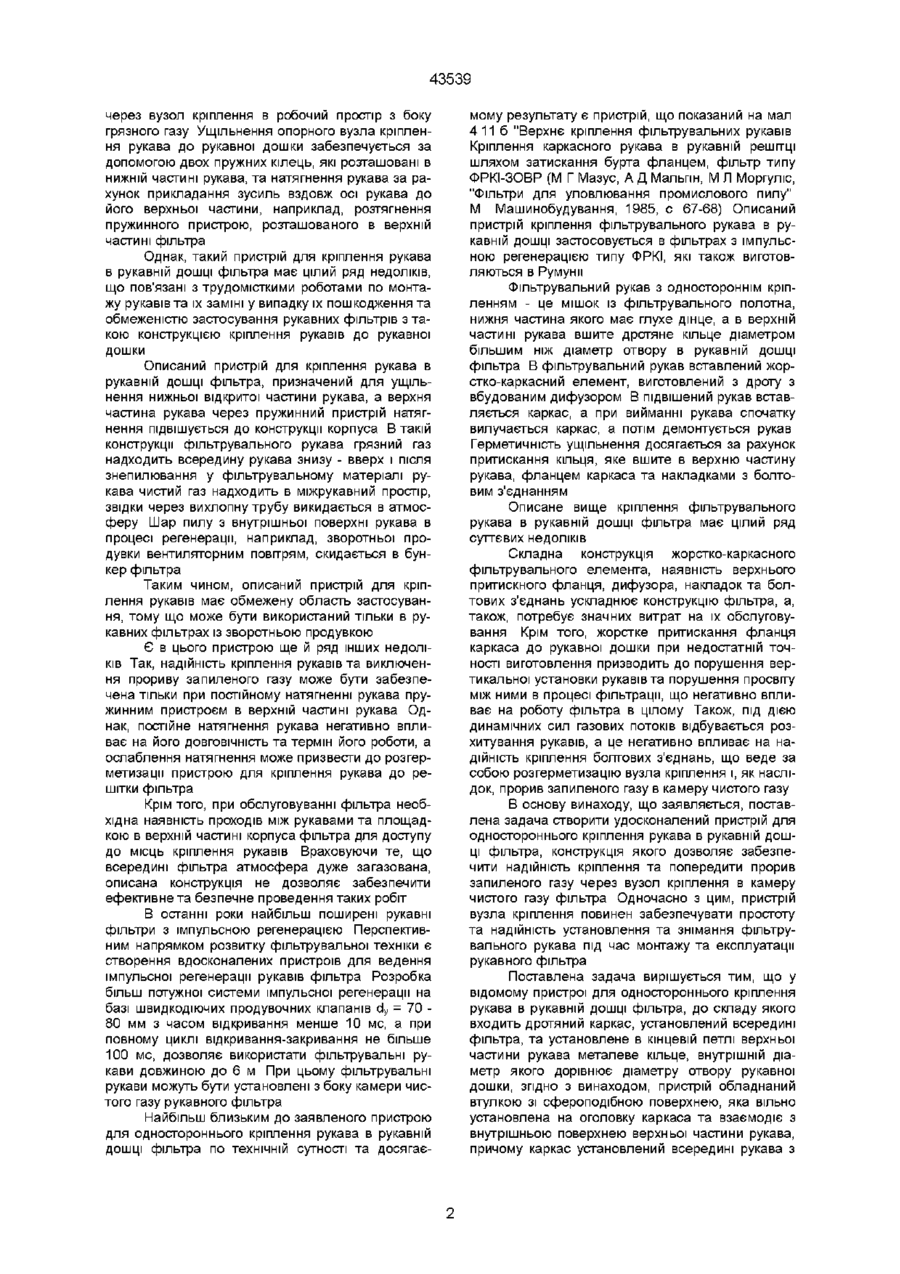

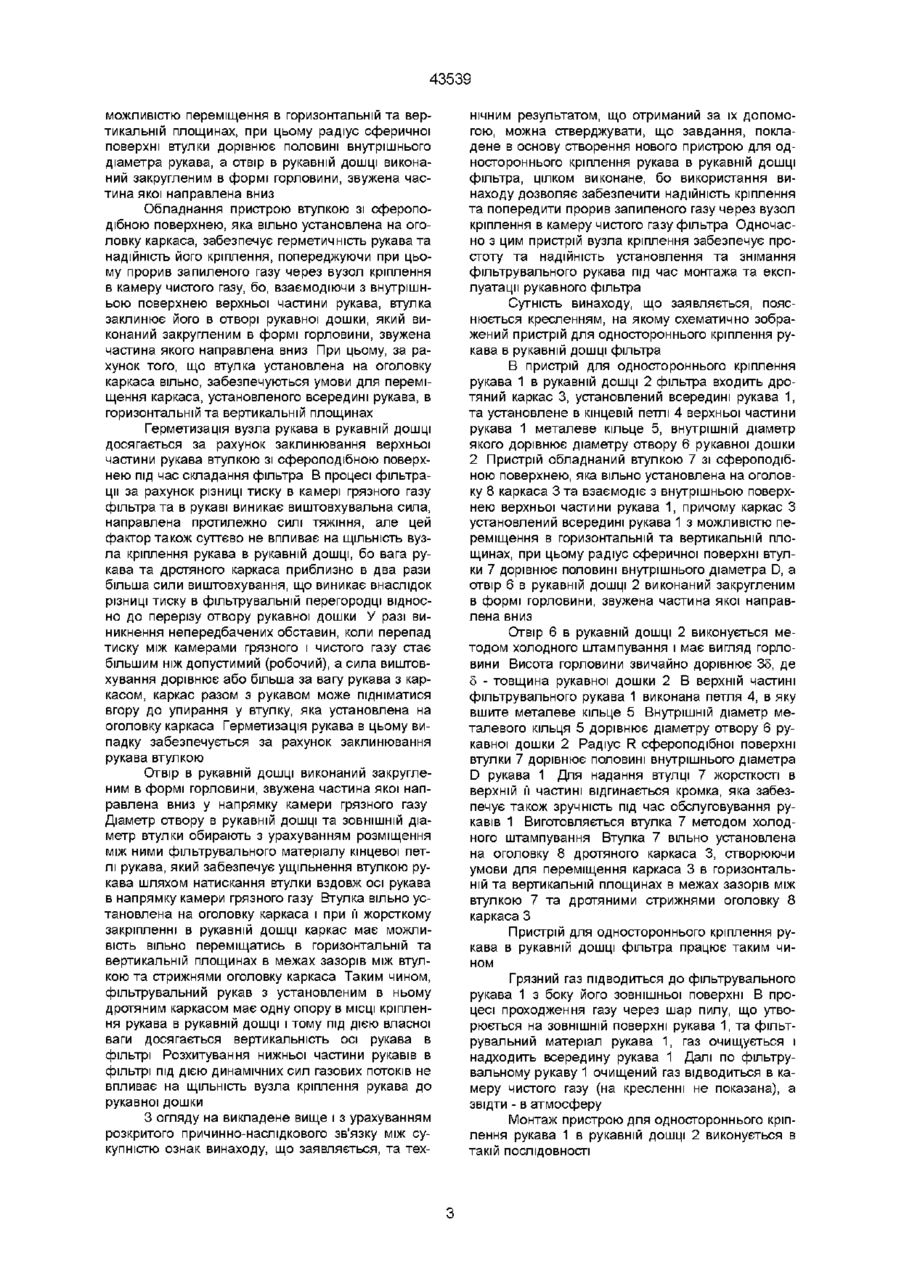

Пристрій для одностороннього кріплення рукава в рукавній дошці фільтра, до складу якого входить дротяний каркас, установлений всередині рукава, та установлене в кінцевій петлі верхньої частини рукава металеве кільце, внутрішній діаметр якого дорівнює діаметру отвору рукавної дошки, який відрізняється тим, що пристрій обладнаний втулкою зі сфероподібною поверхнею, яка вільно установлена на оголовку каркаса та взаємодіє з внутрішньою поверхнею верхньої частини рукава, причому каркас установлений всередині рукава з можливістю переміщення в горизонтальній та вертикальній площинах, при цьому радіус сферичної поверхні втулки дорівнює половині внутрішнього діаметра рукава, а отвір в рукавній дошці виконаний закругленим в формі горловини, звужена частина якої направлена вниз Винахід, що заявляється, відноситься до очистки газу від пилу і може бути використаний в різних галузях промисловості чорній та кольоровій металурги, промисловості будівельних матеріалів, кільце із сталевої стрічки Під час установлення рукава стрічку стискають та вводять в патрубок решітки, яка має кільцеву виємку, що призначена для розташування стрічки-пружини (Г М Гордон, І Л Пейсахов "Пилоуловлювання та очистка газів в кольоровій металурги", М Металургія, 1977, стор 223) Відомий також інший пристрій для кріплення рукава до рукавної дош ки фільтра (Авт свід СРСР № 1625512, МПК5 B01D 45/02, опубл 07 02 91, бюл № 5), де рукав фільтра кріпиться до опорного вузла решітки завдяки двом пружним кільцям, одне з яких вшите в кінцеву петлю рукава, а інше установлене на рукаві вільно При цьому пружне кільце, яке закріплене в кінцевій петлі, розташовується на внутрішній поверхні опорного вузла рукавної дошки над виконаним в цьому вузлі отвором, а вільно установлене кільце вводиться разом з частиною рукава в отвір опорного вузлата взаємодіє з його зовнішньою поверхнею через матеріал рукава Після натягнення останнього він виявляється надійно закріпленим між двома пружними кільцями та опорним вузлом решітки ХІМІЧНІЙ промисловості та ш Рукавний фільтр є найбільш поширеним типом тканинного фільтра, а головним елементом фільтра є фільтрувальний рукав Вибір конструкції фільтрувального рукава залежить від багатьох факторів, а саме від способу подачі запилених газів, компоновки рукавів в корпусі фільтра, їх розмірів, від типу кріплення рукавів, методу регенерації та конструкції пристроїв для и здійснення та ш Фільтрувальний рукав, призначений для рукавного фільтра з зворотньою продувкою, являє собою циліндр діаметром 220 мм або 300 мм довжиною до 10 м Нижній край рукава залишається відкритим і запилений газ крізь нього спрямовується всередину рукава, а в верхній край вшивається дінце з пристроями для підвішування рукава до рами ПІДВІСКИ рукавів фільтра Збирання вузла кріплення рукавів до рукавної дошки фільтра здійснюється таким чином Нижню частину рукава з вшитим шнуром надівають на патрубок, оснащений ребордою, в рукавній дошці фільтра та обтискують тонкою сталевою стрічкою, оснащеною швидкодіючим замком типу "ламаний важіль" Іншим способом кріплення рукава є такий, де в нижню його частину вшивається пружинне вш Головною перевагою такого пристрою кріплення рукава рукавного фільтра до решітки є надійність кріплення за рахунок щільного обтиснення опорного вузла решітки двома пружними кільцями через подвійний шар фільтрувального матеріалу при натягуванні рукава, що.на думку творців такої конструкції, попереджує прорив запиленого газу со Ю СО 43539 через вузол кріплення в робочий простір з боку грязного газу Ущільнення опорного вузла кріплення рукава до рукавної дошки забезпечується за допомогою двох пружних кілець, які розташовані в нижній частині рукава, та натягнення рукава за рахунок прикладання зусиль вздовж осі рукава до його верхньої частини, наприклад, розтягнення пружинного пристрою, розташованого в верхній частині фільтра Однак, такий пристрій для кріплення рукава в рукавній дошці фільтра має цілий ряд недоліків, що пов'язані з трудомісткими роботами по монтажу рукавів та їх заміні у випадку їх пошкодження та обмеженістю застосування рукавних фільтрів з такою конструкцією кріплення рукавів до рукавної дошки Описаний пристрій для кріплення рукава в рукавній дошці фільтра, призначений для ущільнення нижньої відкритої частини рукава, а верхня частина рукава через пружинний пристрій натягнення підвішується до конструкції корпуса В такій конструкції фільтрувального рукава грязний газ надходить всередину рукава знизу - вверх і після знепилювання у фільтрувальному матеріалі рукава чистий газ надходить в міжрукавний простір, звідки через вихлопну трубу викидається в атмосферу Шар пилу з внутрішньої поверхні рукава в процесі регенерації, наприклад, зворотньої продувки вентиляторним повітрям, скидається в бункер фільтра Таким чином, описаний пристрій для кріплення рукавів має обмежену область застосування, тому що може бути використаний тільки в рукавних фільтрах із зворотньою продувкою Є в цього пристрою ще й ряд інших недоліків Так, надійність кріплення рукавів та виключення прориву запиленого газу може бути забезпечена тільки при постійному натягненні рукава пружинним пристроєм в верхній частині рукава Однак, постійне натягнення рукава негативно впливає на його ДОВГОВІЧНІСТЬ та термін його роботи, а ослаблення натягнення може призвести до розгерметизації пристрою для кріплення рукава до решітки фільтра Крім того, при обслуговуванні фільтра необхідна наявність проходів між рукавами та площадкою в верхній частині корпуса фільтра для доступу до місць кріплення рукавів Враховуючи те, що всередині фільтра атмосфера дуже загазована, описана конструкція не дозволяє забезпечити ефективне та безпечне проведення таких робіт В останні роки найбільш поширені рукавні фільтри з імпульсною регенерацією Перспективним напрямком розвитку фільтрувальної техніки є створення вдосконалених пристроїв для ведення імпульсної регенерації рукавів фільтра Розробка більш потужної системи імпульсної регенерації на базі швидкодіючих продувочних клапанів d y = 70 80 мм з часом відкривання менше 10 мс, а при повному циклі відкривання-закривання не більше 100 мс, дозволяє використати фільтрувальні рукави довжиною до 6 м При цьому фільтрувальні рукави можуть бути установлені з боку камери чистого газу рукавного фільтра Найбільш близьким до заявленого пристрою для одностороннього кріплення рукава в рукавній дошці фільтра по технічній сутності та досягае мому результату є пристрій, що показании на мал 4 11 б "Верхнє кріплення фільтрувальних рукавів Кріплення каркасного рукава в рукавній решітці шляхом затискання бурта фланцем, фільтр типу ФРКІ-ЗОВР (М Г Мазус, А Д Мальпн, М Л Моргуліс, "Фільтри для уловлювання промислового пилу" М Машинобудування, 1985, с 67-68) Описаний пристрій кріплення фільтрувального рукава в рукавній дошці застосовується в фільтрах з імпульсною регенерацією типу ФРКІ, які також виготовляються в Румунії Фільтрувальний рукав з одностороннім кріпленням - це мішок із фільтрувального полотна, нижня частина якого має глухе дінце, а в верхній частині рукава вшите дротяне кільце діаметром більшим ніж діаметр отвору в рукавній дошці фільтра В фільтрувальний рукав вставлений жорстко-каркасний елемент, виготовлений з дроту з вбудованим дифузором В підвішений рукав вставляється каркас, а при вийманні рукава спочатку вилучається каркас, а потім демонтується рукав Герметичність ущільнення досягається за рахунок притискання кільця, яке вшите в верхню частину рукава, фланцем каркаса та накладками з болтовим з'єднанням Описане вище кріплення фільтрувального рукава в рукавній дошці фільтра має цілий ряд суттєвих недоліків Складна конструкція жорстко-каркас ного фільтрувального елемента, наявність верхнього притискного фланця, дифузора, накладок та болтових з'єднань ускладнює конструкцію фільтра, а, також, потребує значних витрат на їх обслуговування Крім того, жорстке притискання фланця каркаса до рукавної дошки при недостатній точності виготовлення призводить до порушення вертикальної установки рукавів та порушення просвггу між ними в процесі фільтрації, що негативно впливає на роботу фільтра в цілому Також, під дією динамічних сил газових потоків відбувається розхитування рукавів, а це негативно впливає на надійність кріплення болтових з'єднань, що веде за собою розгерметизацію вузла кріплення і, як наслідок, прорив запиленого газу в камеру чистого газу В основу винаходу, що заявляється, поставлена задача створити удосконалений пристрій для одностороннього кріплення рукава в рукавній дошці фільтра, конструкція якого дозволяє забезпечити надійність кріплення та попередити прорив запиленого газу через вузол кріплення в камеру чистого газу фільтра Одночасно з цим, пристрій вузла кріплення повинен забезпечувати простоту та надійність установлення та знімання фільтрувального рукава під час монтажу та експлуатації рукавного фільтра Поставлена задача вирішується тим, що у відомому пристрої для одностороннього кріплення рукава в рукавній дошці фільтра, до складу якого входить дротяний каркас, установлений всередині фільтра, та установлене в кінцевій петлі верхньої частини рукава металеве кільце, внутрішній діаметр якого дорівнює діаметру отвору рукавної дошки, згідно з винаходом, пристрій обладнаний втулкою зі сфероподібною поверхнею, яка вільно установлена на оголовку каркаса та взаємодіє з внутрішньою поверхнею верхньої частини рукава, причому каркас установлений всередині рукава з 43539 можливістю переміщення в горизонтальній та вертикальній площинах, при цьому радіус сферичної поверхні втулки дорівнює половині внутрішнього діаметра рукава, а отвір в рукавній дошці виконаний закругленим в формі горловини, звужена частина якої направлена вниз Обладнання пристрою втулкою зі сфероподібною поверхнею, яка вільно установлена на оголовку каркаса, забезпечує герметичність рукава та надійність його кріплення, попереджуючи при цьому прорив запиленого газу через вузол кріплення в камеру чистого газу, бо, взаємодіючи з внутрішньою поверхнею верхньої частини рукава, втулка заклинює його в отворі рукавної дошки, який виконаний закругленим в формі горловини, звужена частина якого направлена вниз При цьому, за рахунок того, що втулка установлена на оголовку каркаса вільно, забезпечуються умови для переміщення каркаса, установленого всередині рукава, в горизонтальній та вертикальній площинах Герметизація вузла рукава в рукавній дошці досягається за рахунок заклинювання верхньої частини рукава втулкою зі сфероподібною поверхнею під час складання фільтра В процесі фільтрації за рахунок різниці тиску в камері грязного газу фільтра та в рукаві виникає виштовхувальна сила, направлена протилежно силі тяжіння, але цей фактор також суттєво не впливає на ЩІЛЬНІСТЬ вузла кріплення рукава в рукавній дошці, бо вага рукава та дротяного каркаса приблизно в два рази більша сили виштовхування, що виникає внаслідок різниці тиску в фільтрувальній перегородці відносно до перерізу отвору рукавної дошки У разі виникнення непередбачених обставин, коли перепад тиску між камерами грязного і чистого газу стає більшим ніж допустимий (робочий), а сила виштовхування дорівнює або більша за вагу рукава з каркасом, каркас разом з рукавом може підніматися вгору до упирання у втулку, яка установлена на оголовку каркаса Герметизація рукава в цьому випадку забезпечується за рахунок заклинювання рукава втулкою Отвір в рукавній дошці виконаний закругленим в формі горловини, звужена частина якої направлена вниз у напрямку камери грязного газу Діаметр отвору в рукавній дошці та ЗОВНІШНІЙ діаметр втулки обирають з урахуванням розміщення між ними фільтрувального матеріалу кінцевої петлі рукава, який забезпечує ущільнення втулкою рукава шляхом натискання втулки вздовж осі рукава в напрямку камери грязного газу Втулка вільно установлена на оголовку каркаса і при її жорсткому закріпленні в рукавній дошці каркас має можливість вільно переміщатись в горизонтальній та вертикальній площинах в межах зазорів між втулкою та стрижнями оголовку каркаса Таким чином, фільтрувальний рукав з установленим в ньому дротяним каркасом має одну опору в МІСЦІ кріплення рукава в рукавній дошці і тому під дією власної ваги досягається вертикальність осі рукава в фільтрі Розхитування нижньої частини рукавів в фільтрі під дією динамічних сил газових потоків не впливає на ЩІЛЬНІСТЬ вузла кріплення рукава до рукавної дошки З огляду на викладене вище і з урахуванням розкритого причинно-наслідкового зв'язку між сукупністю ознак винаходу, що заявляється, та тех нічним результатом, що отриманий за їх допомогою, можна стверджувати, що завдання, покладене в основу створення нового пристрою для одностороннього кріплення рукава в рукавній дошці фільтра, цілком виконане, бо використання винаходу дозволяє забезпечити надійність кріплення та попередити прорив запиленого газу через вузол кріплення в камеру чистого газу фільтра Одночасно з цим пристрій вузла кріплення забезпечує простоту та надійність установлення та знімання фільтрувального рукава під час монтажа та експлуатації рукавного фільтра Сутність винаходу, що заявляється, пояснюється кресленням, на якому схематично зображений пристрій для одностороннього кріплення рукава в рукавній дошці фільтра В пристрій для одностороннього кріплення рукава 1 в рукавній дошці 2 фільтра входить дротяний каркас 3, установлений всередині рукава 1, та установлене в кінцевій петлі 4 верхньої частини рукава 1 металеве кільце 5, внутрішній діаметр якого дорівнює діаметру отвору 6 рукавної дошки 2 Пристрій обладнаний втулкою 7 зі сфероподібною поверхнею, яка вільно установлена на оголовку 8 каркаса 3 та взаємодіє з внутрішньою поверхнею верхньої частини рукава 1, причому каркас З установлений всередині рукава 1 з можливістю переміщення в горизонтальній та вертикальній площинах, при цьому радіус сферичної поверхні втулки 7 дорівнює половині внутрішнього діаметра D, а отвір 6 в рукавній дошці 2 виконаний закругленим в формі горловини, звужена частина якої направлена вниз Отвір 6 в рукавній дошці 2 виконується методом холодного штампування і має вигляд горловини Висота горловини звичайно дорівнює 35, де 5 - товщина рукавної дошки 2 В верхній частині фільтрувального рукава 1 виконана петля 4, в яку вшите металеве кільце 5 Внутрішній діаметр металевого кільця 5 дорівнює діаметру отвору 6 рукавної дошки 2 Радіус R сфероподібної поверхні втулки 7 дорівнює половині внутрішнього діаметра D рукава 1 Для надання втулці 7 жорсткості в верхній її частині відгинається кромка, яка забезпечує також зручність під час обслуговування рукавів 1 Виготовляється втулка 7 методом холодного штампування Втулка 7 вільно установлена на оголовку 8 дротяного каркаса 3, створюючи умови для переміщення каркаса 3 в горизонтальній та вертикальній площинах в межах зазорів між втулкою 7 та дротяними стрижнями оголовку 8 каркаса З Пристрій для одностороннього кріплення рукава в рукавній дошці фільтра працює таким чином Грязний газ підводиться до фільтрувального рукава 1 з боку його зовнішньої поверхні В процесі проходження газу через шар пилу, що утворюється на ЗОВНІШНІЙ поверхні рукава 1, та фільтрувальний матеріал рукава 1, газ очищується і надходить всередину рукава 1 Далі по фільтрувальному рукаву 1 очищений газ відводиться в камеру чистого газу (на кресленні не показана), а звідти - в атмосферу Монтаж пристрою для одностороннього кріплення рукава 1 в рукавній дошці 2 виконується в такій ПОСЛІДОВНОСТІ 43539 Фільтрувальний рукав 1 опускають в отвір 6 рукавної дошки 2 до зіткнення металевого кільця 5, вшитого в кінцеву петлю 4 рукава 1 з рукавною дошкою 2 в МІСЦІ закруглення отвору 6 У зв'язку з тим, що ЗОВНІШНІЙ діаметр металевого кільця 5 більший діаметра отвору 6 рукавної дошки 2, рукав 1 надійно підвішується на рукавній дошці 2 В підвішений рукав 1 вставляється дротяний каркас З з вільно установленою на його оголовку 8 втулкою 7, за допомогою якої здійснюється закли нювання верхньої частини рукава 1 в отворі 6 рукавної дошки шляхом легенького обстукування по верхній кромці втулки 7 до її щільної посадки Для знімання рукава 1 спочатку необхідно трохи підняти втулку 7, після чого витягують дротяний каркас 3, а потім і рукав 1 Герметизація ущільнення кріплення рукава 1 і його надійна експлуатація забезпечуються без застосування спеціальних накладок та болтових з'єднань Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
