Спосіб використання горючих відходів як альтернативних видів палива в цементному виробництві
Номер патенту: 13386
Опубліковано: 15.03.2006
Автори: Маковійчук Микола Васильович, Заяць Богдан Йосипович, Круць Микола Федорович
Формула / Реферат
1. Спосіб використання горючих відходів як альтернативних видів палива в цементному виробництві, який передбачає збирання даних про потік відходів, санкціонування потоку відходів на використання, отримання поставок, відбір і аналіз проб із партій поставок і їх співставлення з санкціонованим потоком відходів, сортування і зберігання, змішування і зменшення розмірів, зберігання з вимірюванням і регулюванням витрати подачі в зону спалювання обертової цементної печі, який відрізняється тим, що передбачає використання суміші різнорідних рідких і твердих вторинних видів палива, в якій як рідкий компонент використовують однорідні нафтоналивні відходи і як твердий компонент використовують однорідні подрібнені і попередньо осушені тверді відходи, сумісні з рідким компонентом і доведені до леткого стану, фракційності до 10 мм, при цьому твердий компонент альтернативної суміші використовують як транспортний носій на спалювання з подачею утвореної суміші в зону спалювання обертової цементної печі, обладнаної багатоканальним пальником, у пропорції, мас. %:
нафтоналивні відходи
40 - 60
тверді подрібнені відходи фракційності до 10 мм
60 - 40
з визначенням співвідношення компонентів суміші з розрахунку максимального вмісту вологи в суміші до 20 % і регулюванням подачі на спалювання кількості альтернативної суміші по відношенню до основного палива до 35%.
2. Спосіб за п. 1, який відрізняється тим, що як транспортний носій на спалювання альтернативної суміші використовують подрібнений твердий компонент цієї суміші, фракційністю до 10 мм, у вигляді осушеної тирси.
Текст

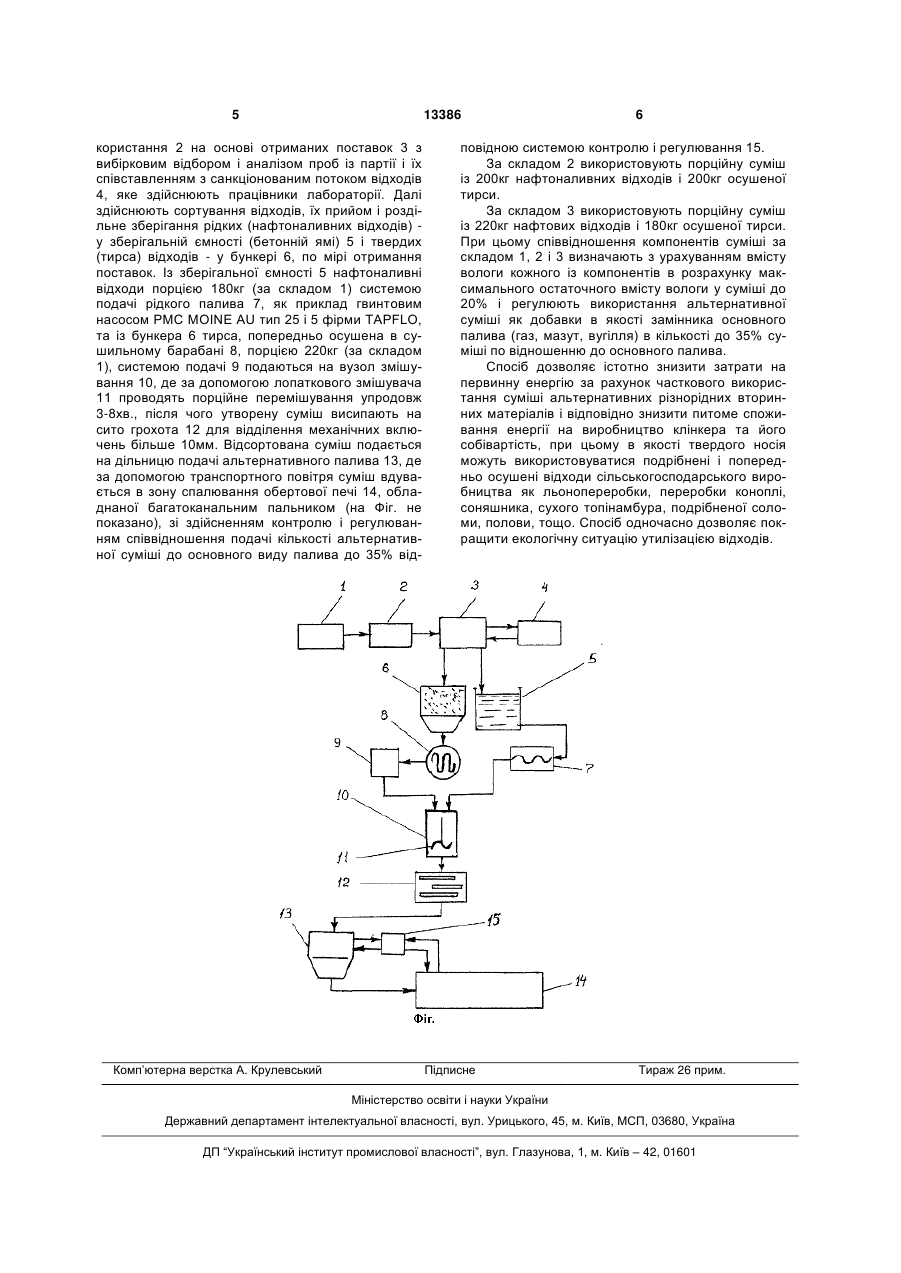

1. Спосіб використання горючих відходів як альтернативних видів палива в цементному виробництві, який передбачає збирання даних про потік відходів, санкціонування потоку відходів на використання, отримання поставок, відбір і аналіз проб із партій поставок і їх співставлення з санкціонованим потоком відходів, сортування і зберігання, змішування і зменшення розмірів, зберігання з вимірюванням і регулюванням витрати подачі в зону спалювання обертової цементної печі, який відрізняється тим, що передбачає використання суміші різнорідних рідких і твердих вторинних видів палива, в якій як рідкий компонент використовують однорідні нафтоналивні відходи і як твердий U 2 (19) 1 3 вання потоку відходів на використання, складання графіку відвантаження відходів, отримання поставок, відбір і аналіз проб із партії і їх співставлення з санкціонованим потоком відходів, сортування за хімічними і/або фізичними характеристиками, зберігання, змішування, зменшення розмірів (подрібнення, помол і т.ін.), зберігання в добовому бункері з вимірюванням і регулюванням витрати і спалювання в обертовій цементній печі. [Шубин В.И. Использование горючих отходов при производстве цемента. Иллюстрированный аналитический обзор. // - М.: НИИЦемент. - 2005. - с. 86-92]. Проте така технологічна схема хоч і передбачає сортування за хімічними і/або фізичними характеристиками відходів, їх змішування, зменшення розмірів і зберігання в бункері з вимірюванням і регулюванням витрати, проте не конкретизує можливості одночасного використання суміші різних видів відходів та способу подачі цих відходів в зону спалювання обертової цементної печі, і також не передбачає використання відходів з великим вмістом вологи і значною кількістю механічних домішок, що дещо знижує ефективність і затрудняє саме використання горючих відходів як альтернативного палива з частковою заміною основного палива при виробництві цементу. В основу корисної моделі - Спосіб використання горючих відходів як альтернативного палива в цементному виробництві, що заявляється, поставлена задача винайдення ефективного способу використання нафтоналивних відходів, в тому числі і з великим вмістом вологи і значною кількістю механічних домішок, в суміші з відходами твердих видів вторинного палива - деревообробки, відходів переробки сільськогосподарської продукції - льонопереробки, переробки коноплі, соняшнику, топінамбура, соломи, полови і т. ін., як альтернативного палива для спалювання в обертових цементних печах, шляхом створення суміші, придатної для спалювання, з використанням при цьому одного із компонентів як транспортного носія суміші на спалювання, забезпечити таким чином часткову заміну основного палива на альтернативне з використанням вторинних матеріалів. Поставлена задача вирішується тим, що спосіб використання горючих відходів як альтернативного палива в цементному виробництві, який передбачає збирання даних про потік відходів, санкціонування потоку відходів на використання, отримання поставок, відбір і аналіз проб із партій поставок і їх співставлення з санкціонованим потоком відходів, сортування і зберігання, змішування і зменшення розмірів, зберігання і подачу на спалювання з вимірюванням і регулюванням витрати подачі в зону спалювання обертової цементної печі, згідно корисної моделі передбачає використання суміші різнорідних рідких і твердих вторинних видів палива, в якій як рідкий компонент використовують однорідні нафтоналивні відходи і як твердий компонент використовують однорідні подрібнені тверді відходи, сумісні з рідким компонентом і доведені до леткого стану, фракційності до 10мм, при цьому твердий компонент альтернативної суміші, попередньо осушений, використовують в якості транспортного носія на спалювання з по 13386 4 дачею утвореної суміші в зону спалювання обертової цементної печі, обладнаної багатоканального пальника, у пропорції, мас. %: нафтоналивні відходи - 40-60, тверді подрібнені відходи, фракційності до 10мм, - 60-40 і у кількості альтернативної суміші по відношенню до основного палива до 35% з визначенням співвідношення компонентів суміші з розрахунку максимального вмісту вологи в суміші до 20%. Крім того спосіб передбачає, як окремий конкретний випадок використання як транспортного носія на спалювання альтернативної суміші подрібненого твердого компонента цієї суміші, фракційністю до 10мм, у вигляді осушеної тирси. При цьому здійснюють попереднє відділення з утвореної суміші механічних включень, розміром більше 10мм з використанням сортувальних сит грохота. За рахунок такого комплексного підходу, зокрема відпрацювання технологічної схеми забезпечення горючими відходами та підготовки суміші із різнорідних вторинних матеріалів у конкретній пропорції з вирішенням проблеми транспортного носія на спалювання маємо достатнє вирішення задачі корисної моделі і забезпечення технічного результату – часткової заміни основного виду палива на альтернативне, що дозволяє знизити затрати в процесі виробництва цементу, з одночасним покращенням екологічної ситуації утилізацією відходів. Суть способу використання горючих відходів як альтернативного палива в цементному виробництві пояснюється технологічною схемою, наведеною на Фіг. Спосіб передбачає технологічні операції збирання даних про потік відходів 1, санкціонування потоку відходів на використання 2, отримання поставок 3, відбір і аналіз проб із партії і їх співставлення з санкціонованим потоком відходів 4, сортування та роздільне зберігання рідких 5 і твердих 6 видів вторинного палива, по мірі отримання поставок, подачу рідкого 7 і, попередньо осушеного в сушильному барабані 8, твердого 9 видів вторинного палива на вузол змішування 10, що містить лопатковий змішувач 11, відділення механічних домішок, більше 10мм, на ситі грохота 12, подачі відсортованої суміші на дільницю подачі альтернативного палива 13 в обертову піч 14, обладнану багатоканальним пальником (на Фіг. не показано), контролю і регулювання витрати альтернативної суміші 15. Приклад Для утворення альтернативної суміші як рідкий компонент використовують нафтоналивні відходи: нафтошлам, відпрацьовані масла, кислі гудрони, за ТУ 38.001517-92, з масовою часткою води до 35%, механічними домішками до 20% і з масовою часткою нафтопродуктів не менше 45% і як твердий подрібнений компонент використовують, як приклад, осушену тирсу за ДСТУ 2034-92 ст. 17 з вмістом вологи не більше 10% фракційністю до 10мм. Спалювання запропонованим способом за технологічною схемою здійснюють наступним чином. На підставі відповідного збирання даних 1 забезпечують санкціонування потоку відходів на ви 5 13386 користання 2 на основі отриманих поставок 3 з вибірковим відбором і аналізом проб із партії і їх співставленням з санкціонованим потоком відходів 4, яке здійснюють працівники лабораторії. Далі здійснюють сортування відходів, їх прийом і роздільне зберігання рідких (нафтоналивних відходів) у зберігальній ємності (бетонній ямі) 5 і твердих (тирса) відходів - у бункері 6, по мірі отримання поставок. Із зберігальної ємності 5 нафтоналивні відходи порцією 180кг (за складом 1) системою подачі рідкого палива 7, як приклад гвинтовим насосом РМС MOINE AU тип 25 і 5 фірми TAPFLO, та із бункера 6 тирса, попередньо осушена в сушильному барабані 8, порцією 220кг (за складом 1), системою подачі 9 подаються на вузол змішування 10, де за допомогою лопаткового змішувача 11 проводять порційне перемішування упродовж 3-8хв., після чого утворену суміш висипають на сито грохота 12 для відділення механічних включень більше 10мм. Відсортована суміш подається на дільницю подачі альтернативного палива 13, де за допомогою транспортного повітря суміш вдувається в зону спалювання обертової печі 14, обладнаної багатоканальним пальником (на Фіг. не показано), зі здійсненням контролю і регулюванням співвідношення подачі кількості альтернативної суміші до основного виду палива до 35% від Комп’ютерна верстка А. Крулевський 6 повідною системою контролю і регулювання 15. За складом 2 використовують порційну суміш із 200кг нафтоналивних відходів і 200кг осушеної тирси. За складом 3 використовують порційну суміш із 220кг нафтових відходів і 180кг осушеної тирси. При цьому співвідношення компонентів суміші за складом 1, 2 і 3 визначають з урахуванням вмісту вологи кожного із компонентів в розрахунку максимального остаточного вмісту вологи у суміші до 20% і регулюють використання альтернативної суміші як добавки в якості замінника основного палива (газ, мазут, вугілля) в кількості до 35% суміші по відношенню до основного палива. Спосіб дозволяє істотно знизити затрати на первинну енергію за рахунок часткового використання суміші альтернативних різнорідних вторинних матеріалів і відповідно знизити питоме споживання енергії на виробництво клінкера та його собівартість, при цьому в якості твердого носія можуть використовуватися подрібнені і попередньо осушені відходи сільськогосподарського виробництва як льонопереробки, переробки коноплі, соняшника, сухого топінамбура, подрібненої соломи, полови, тощо. Спосіб одночасно дозволяє покращити екологічну ситуацію утилізацією відходів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for use of combustible waste as alternative types of fuel in the cement production
Автори англійськоюKruts Mykola Fedorovych, Zaiats Bohdan Yosypovych, Makoviichuk Mykola Vasyliovych
Назва патенту російськоюСпособ использования горючих отходов как альтернативных видов топлива в цементном производстве
Автори російськоюКруц Николай Федорович, Заяц Богдан Иосифович, Маковийчук Николай Васильевич
