Композиційна суміш для виготовлення азбестоцементних виробів

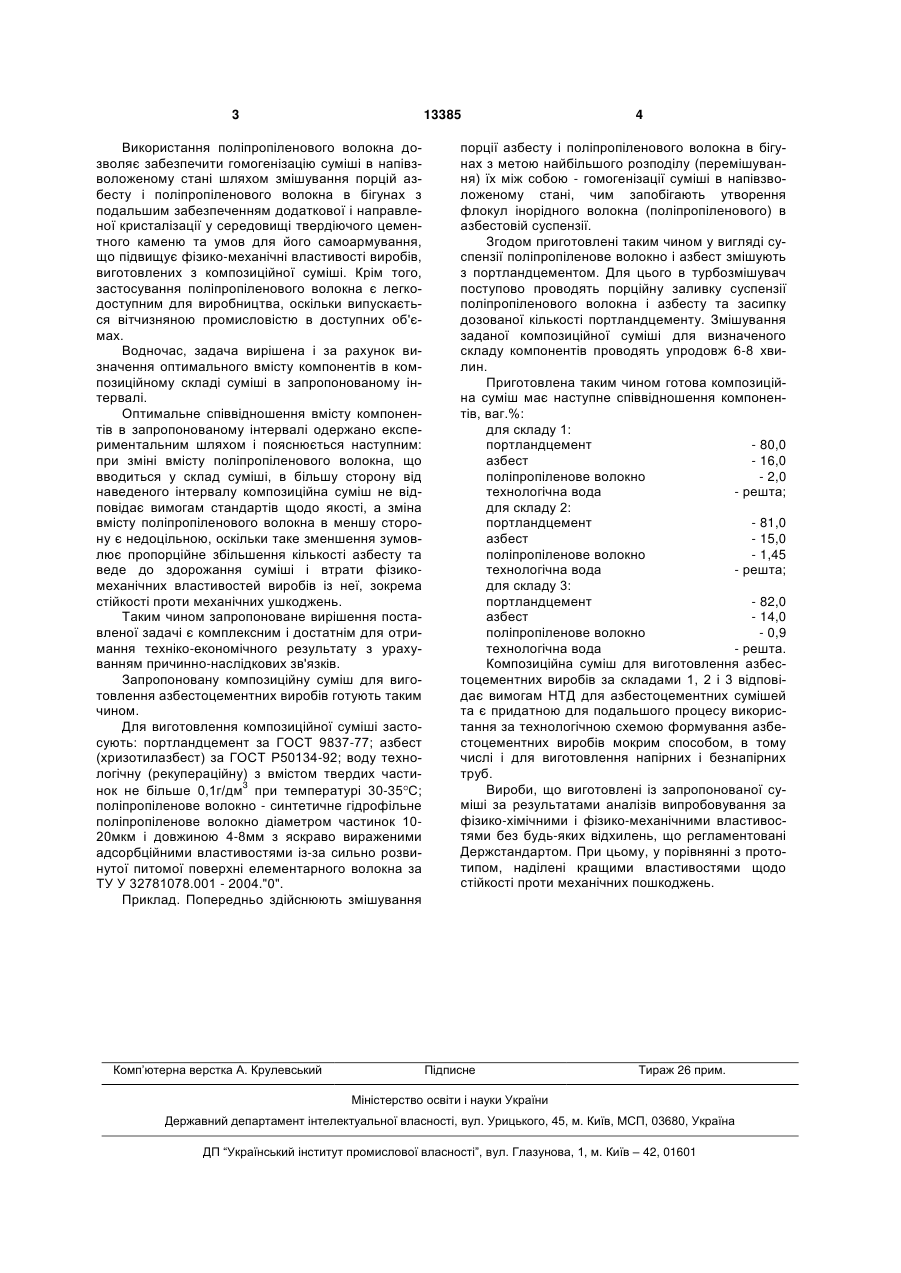

Композиційна суміш для виготовлення азбес 3 13385 Використання поліпропіленового волокна дозволяє забезпечити гомогенізацію суміші в напівзволоженому стані шляхом змішування порцій азбесту і поліпропіленового волокна в бігунах з подальшим забезпеченням додаткової і направленої кристалізації у середовищі твердіючого цементного каменю та умов для його самоармування, що підвищує фізико-механічні властивості виробів, виготовлених з композиційної суміші. Крім того, застосування поліпропіленового волокна є легкодоступним для виробництва, оскільки випускається вітчизняною промисловістю в доступних об'ємах. Водночас, задача вирішена і за рахунок визначення оптимального вмісту компонентів в композиційному складі суміші в запропонованому інтервалі. Оптимальне співвідношення вмісту компонентів в запропонованому інтервалі одержано експериментальним шляхом і пояснюється наступним: при зміні вмісту поліпропіленового волокна, що вводиться у склад суміші, в більшу сторону від наведеного інтервалу композиційна суміш не відповідає вимогам стандартів щодо якості, а зміна вмісту поліпропіленового волокна в меншу сторону є недоцільною, оскільки таке зменшення зумовлює пропорційне збільшення кількості азбесту та веде до здорожання суміші і втрати фізикомеханічних властивостей виробів із неї, зокрема стійкості проти механічних ушкоджень. Таким чином запропоноване вирішення поставленої задачі є комплексним і достатнім для отримання техніко-економічного результату з урахуванням причинно-наслідкових зв'язків. Запропоновану композиційну суміш для виготовлення азбестоцементних виробів готують таким чином. Для виготовлення композиційної суміші застосують: портландцемент за ГОСТ 9837-77; азбест (хризотилазбест) за ГОСТ Р50134-92; воду технологічну (рекупераційну) з вмістом твердих частинок не більше 0,1г/дм3 при температурі 30-35 С; поліпропіленове волокно - синтетичне гідрофільне поліпропіленове волокно діаметром частинок 1020мкм і довжиною 4-8мм з яскраво вираженими адсорбційними властивостями із-за сильно розвинутої питомої поверхні елементарного волокна за ТУ У 32781078.001 - 2004."0". Приклад. Попередньо здійснюють змішування Комп’ютерна верстка А. Крулевський 4 порції азбесту і поліпропіленового волокна в бігунах з метою найбільшого розподілу (перемішування) їх між собою - гомогенізації суміші в напівзволоженому стані, чим запобігають утворення флокул інорідного волокна (поліпропіленового) в азбестовій суспензії. Згодом приготовлені таким чином у вигляді суспензії поліпропіленове волокно і азбест змішують з портландцементом. Для цього в турбозмішувач поступово проводять порційну заливку суспензії поліпропіленового волокна і азбесту та засипку дозованої кількості портландцементу. Змішування заданої композиційної суміші для визначеного складу компонентів проводять упродовж 6-8 хвилин. Приготовлена таким чином готова композиційна суміш має наступне співвідношення компонентів, ваг.%: для складу 1: портландцемент - 80,0 азбест - 16,0 поліпропіленове волокно - 2,0 технологічна вода - решта; для складу 2: портландцемент - 81,0 азбест - 15,0 поліпропіленове волокно - 1,45 технологічна вода - решта; для складу 3: портландцемент - 82,0 азбест - 14,0 поліпропіленове волокно - 0,9 технологічна вода - решта. Композиційна суміш для виготовлення азбестоцементних виробів за складами 1, 2 і 3 відповідає вимогам НТД для азбестоцементних сумішей та є придатною для подальшого процесу використання за технологічною схемою формування азбестоцементних виробів мокрим способом, в тому числі і для виготовлення напірних і безнапірних труб. Вироби, що виготовлені із запропонованої суміші за результатами аналізів випробовування за фізико-хімічними і фізико-механічними властивостями без будь-яких відхилень, що регламентовані Держстандартом. При цьому, у порівнянні з прототипом, наділені кращими властивостями щодо стійкості проти механічних пошкоджень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
