Лічильний прилад

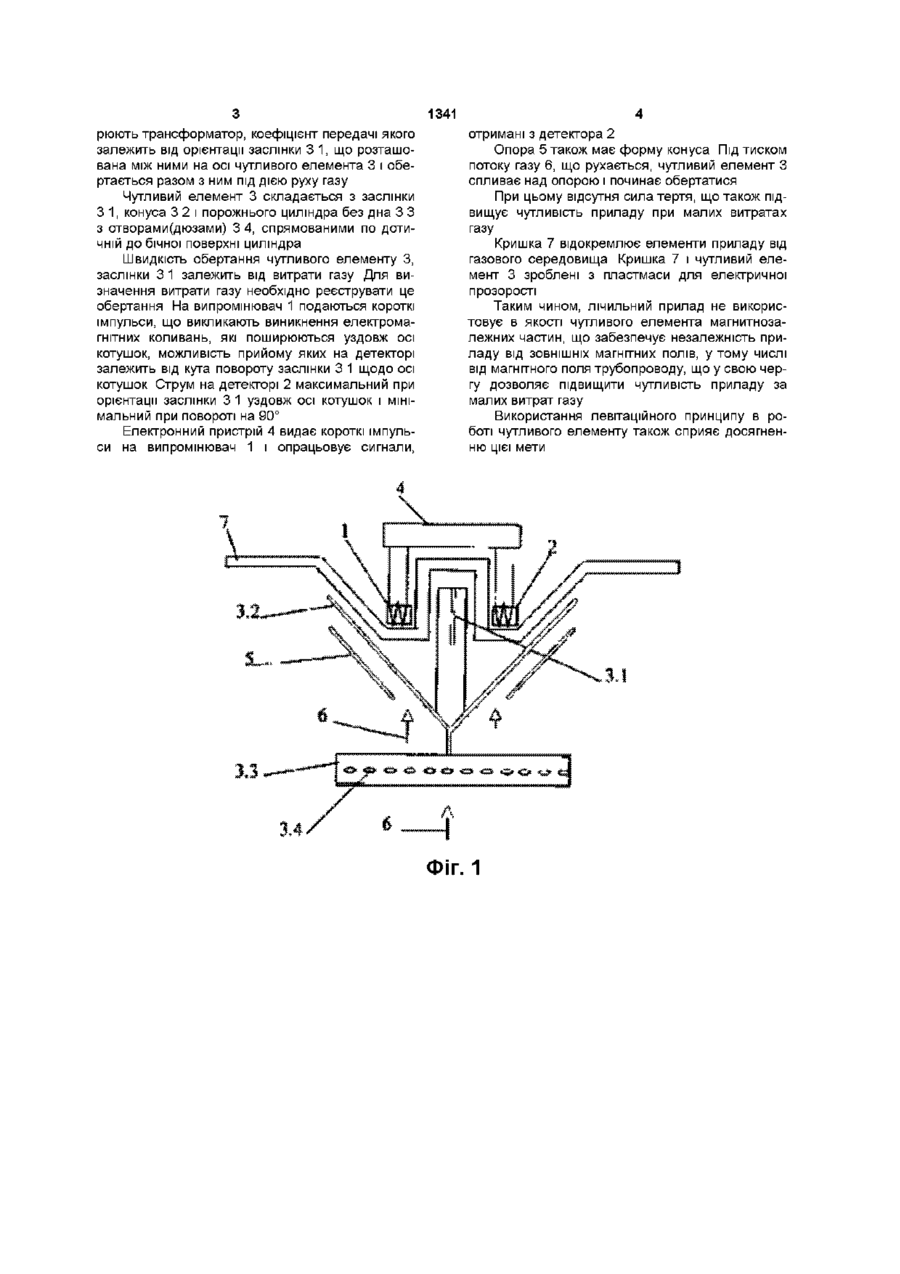

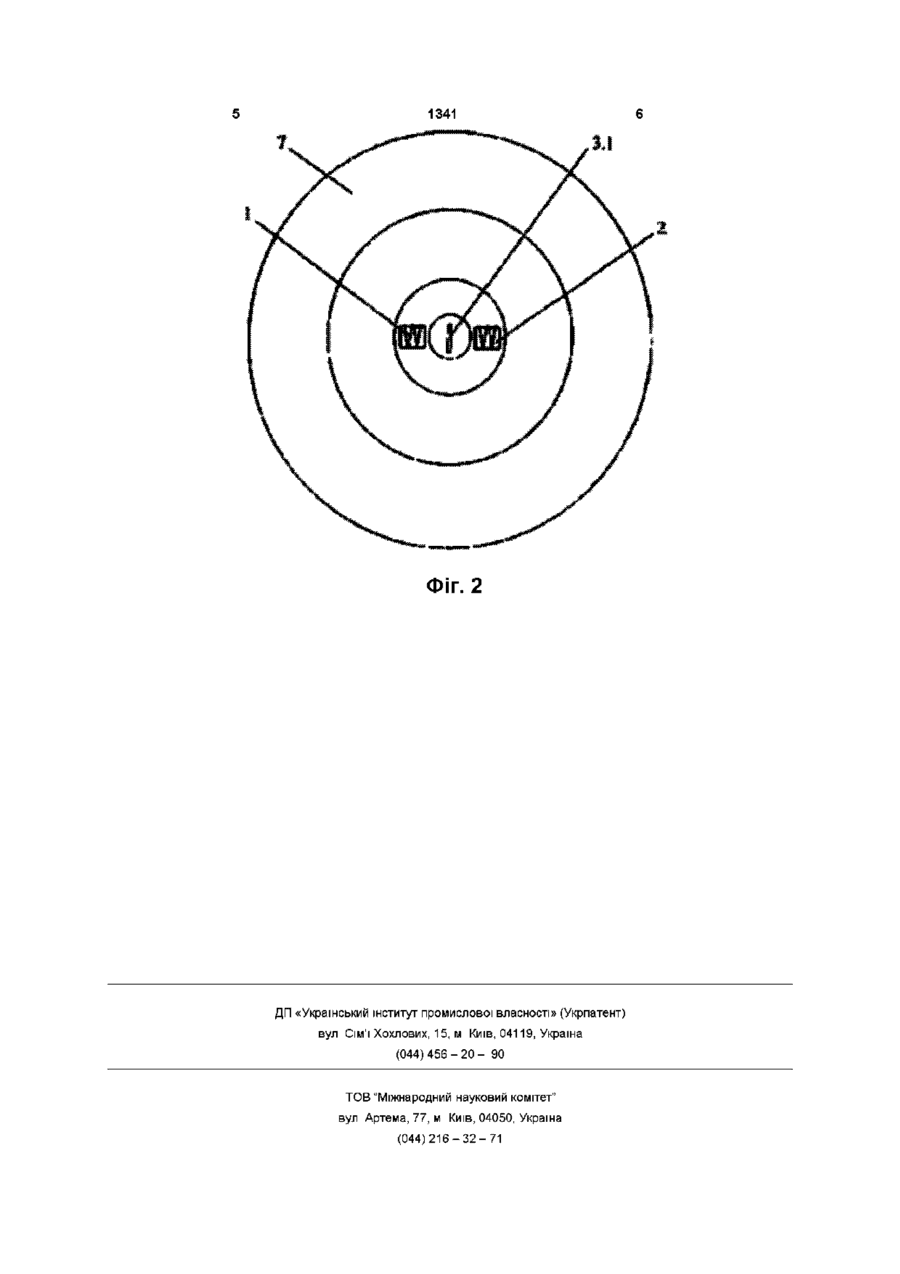

Лічильний прилад, що містить чутливий еле Корисна модель відноситься до приладів для визначення КІЛЬКОСТІ газу, що проходить через газопровід і призначена для обліку споживання газу, що використовується в побутових умовах, на об'єктах комунального господарства і в умовах промислових підприємств Відомий ЛІЧИЛЬНИК обліку води і газу, що містить первинний чутливий елемент у вигляді крильчатки з закріпленими на и лопатях магнітами, розташованими в газовому середовищі, і вторинний елемент, розташований на поверхні трубки і зв'язаний з індикатором [заявка РФ №96109573/28, МПК6 G01F1/10, 13 05 96] Недоліком даного лічильника є низька чутливість при малих витратах газу і залежність від ЗОВНІШНІХ магнітних полів Найбільш близьким по технічній сутності є лічильний прилад для обліку витрати енергоресурсів [патент Роси №2131115, МПК6 G01F 1/075, 17 02 97], що містить пристрій зняття інформації, електронний пристрій перетворення числа обертів чутливого елемента в КІЛЬКІСТЬ пропущеної через лічильник речовини, з системою живлення датчиків, блоком оптимізацм коефіцієнта передачі в залежності від поточної витрати й пристрій індикації, причому пристрій зняття інформації виконано у вигляді двох датчиків Хола розташованих діаметрально щодо осі обертання магніту чутливого елемента, виходи датчиків об'єднані, датчики електрично пов'язані з системою живлення, що формує імпульси живлення по черзі на один з датчиків, при цьому пристрій індикації має мент і електронний пристрій для перетворення числа обертів чутливого елемента в КІЛЬКІСТЬ пропущеного газу, який відрізняється тим, що в нього введені нерухомі випромінювач і детектор індуктивного типу, розташовані діаметрально щодо осі обертання чутливого елемента поза газовим середовищем, а також металева заслінка, розташована на осі чутливого елемента в газовому середовищі, кришка, що відокремлює елементи приладу від газового середовища й опора для підтримки чутливого елемента схему його вмикання на фіксований час Недоліками даного приладу є низька чутливість при малих витратах газу, а також залежність від зовнішнього магнітного поля, утому числі від магнітного поля газопроводу У основу корисної моделі поставлене завдання підвищення чутливості лічильного приладу при малих витратах газу, а також усунення залежності від впливу ЗОВНІШНІХ магнітних полів Поставлене завдання досягається тим, що в лічильний прилад, який містить чутливий елемент і електронний пристрій для перетворення числа обертів чутливого елемента в КІЛЬКІСТЬ газу, який пройшов, введені нерухомі випромінювач і детектор індуктивного типу, розташовані діаметрально щодо осі обертання чутливого елементу поза газового середовища, а також металева заслінка, розташована на осі чутливого елементу в газовому середовищі, кришка, що відокремлює елементи прилада від газового середовища й опора для підтримки чутливого елемента Введення зазначених елементів дозволяє побудувати лічильний прилад з високою чутливістю при малих витратах газу, дієздатність якого не залежить від впливу ЗОВНІШНІХ магнітних полів На фіг 1 приведений ескіз конструкції лічильного прилада(вертикальний розріз), на фіг 2 приведений горизонтальний розріз лічильного прилада Випромінювач 1(фіг1) і детектор 2 являють собою дві котушки індуктивності, що спільно ство со 1341 рюють трансформатор, коефіцієнт передачі якого залежить від орієнтації заслінки 3 1, що розташована між ними на осі чутливого елемента 3 і обертається разом з ним під дією руху газу Чутливий елемент 3 складається з заслінки З 1, конуса 3 2 і порожнього циліндра без дна З З з отворами(дюзами) 3 4, спрямованими по дотичній до бічної поверхні циліндра Швидкість обертання чутливого елементу З, заслінки 3 1 залежить від витрати газу Для визначення витрати газу необхідно реєструвати це обертання На випромінювач 1 подаються короткі імпульси, що викликають виникнення електромагнітних коливань, які поширюються уздовж осі котушок, можливість прийому яких на детекторі залежить від кута повороту заслінки 3 1 щодо осі котушок Струм на детекторі 2 максимальний при орієнтації заслінки 3 1 уздовж осі котушок і мінімальний при повороті на 90° Електронний пристрій 4 видає короткі імпульси на випромінювач 1 і опрацьовує сигнали, отримані з детектора 2 Опора 5 також має форму конуса Під тиском потоку газу 6, що рухається, чутливий елемент З спливає над опорою і починає обертатися При цьому відсутня сила тертя, що також підвищує чутливість приладу при малих витратах газу Кришка 7 відокремлює елементи приладу від газового середовища Кришка 7 і чутливий елемент 3 зроблені з пластмаси для електричної прозорості Таким чином, лічильний прилад не використовує в якості чутливого елемента магнитнозалежних частин, що забезпечує незалежність приладу від ЗОВНІШНІХ магнітних полів, у тому числі від магнітного поля трубопроводу, що у свою чергу дозволяє підвищити чутливість приладу за малих витрат газу Використання левітаційного принципу в роботі чутливого елементу також сприяє досягненню цієї мети ФІГ. 1 1341 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
