Активний ріжучий ніж відвала

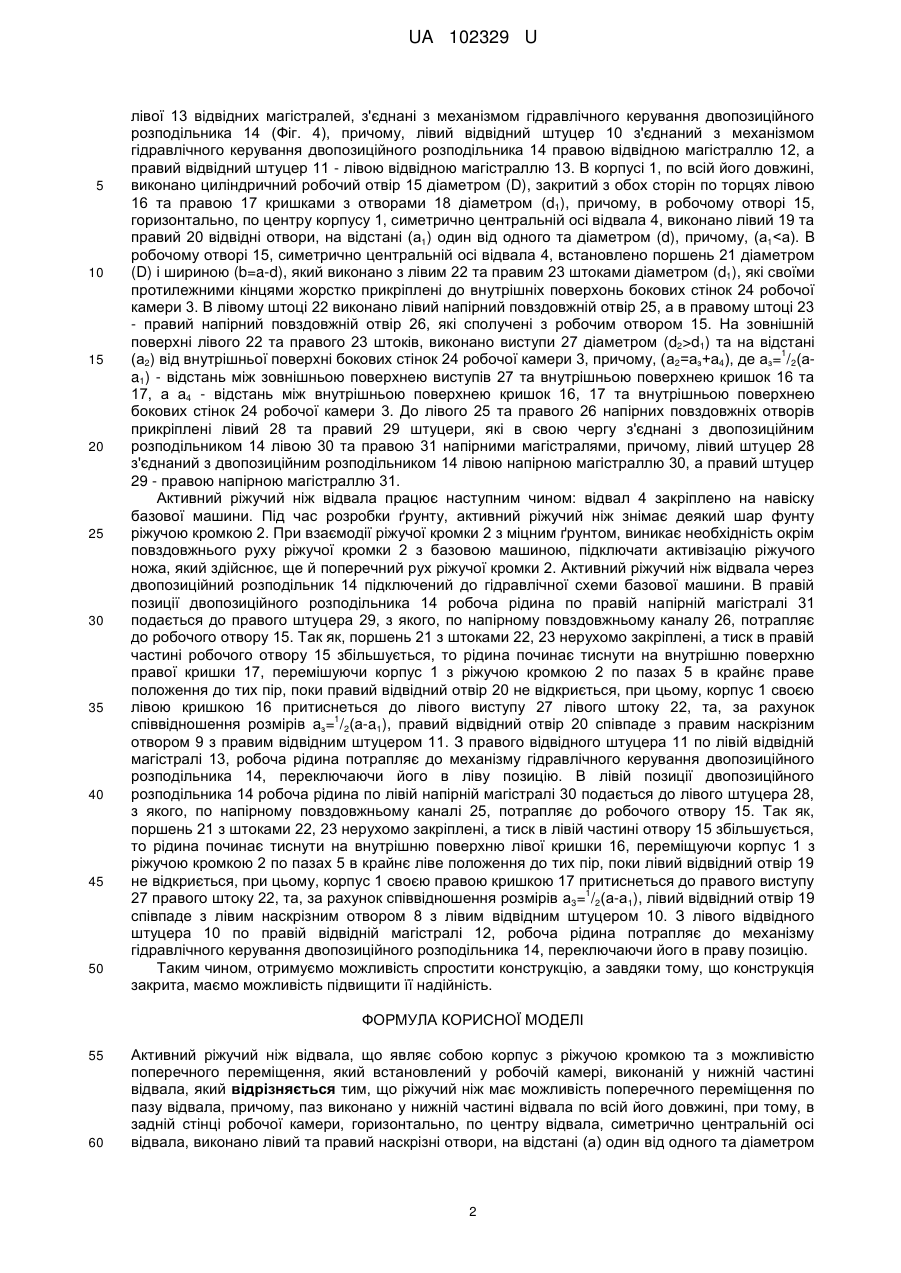

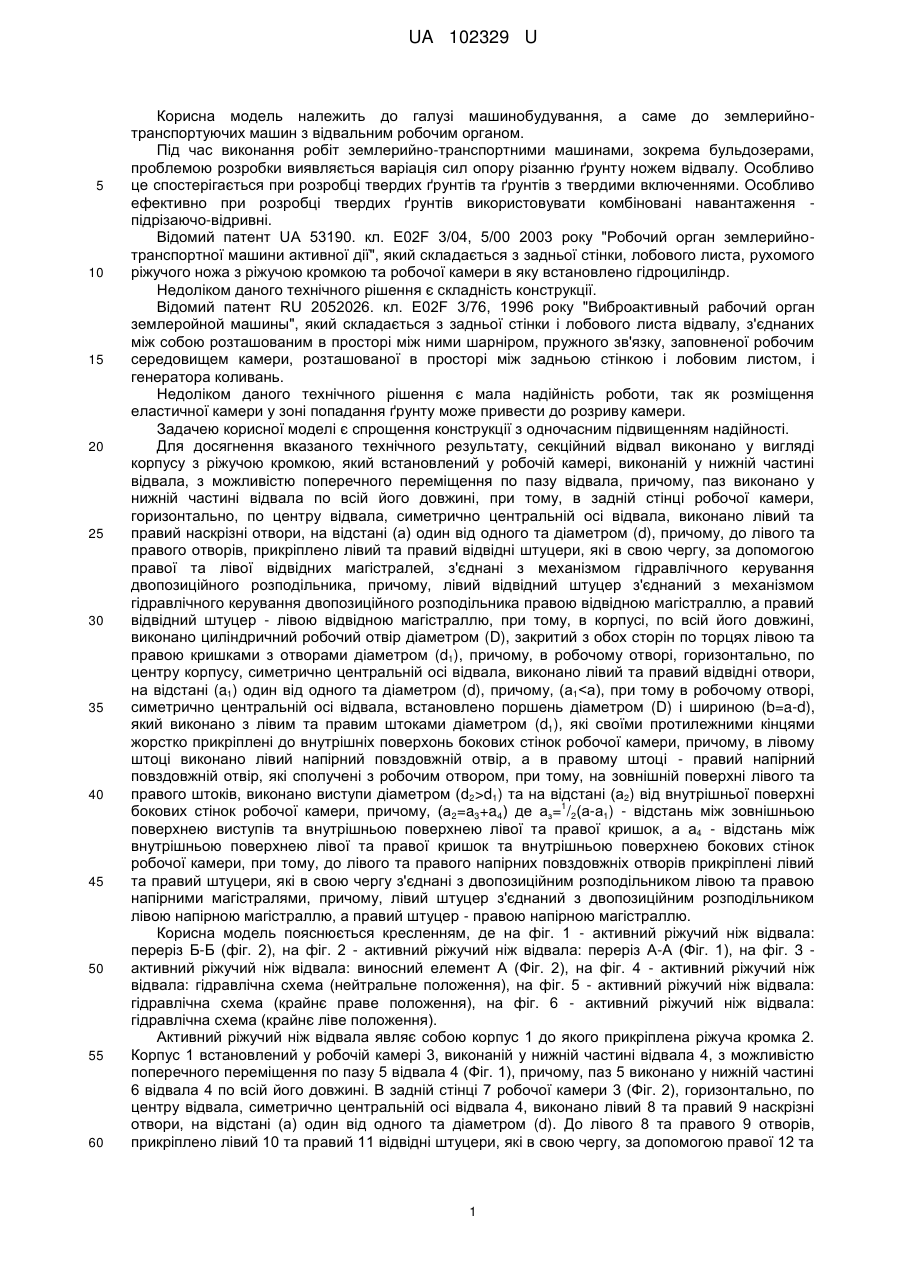

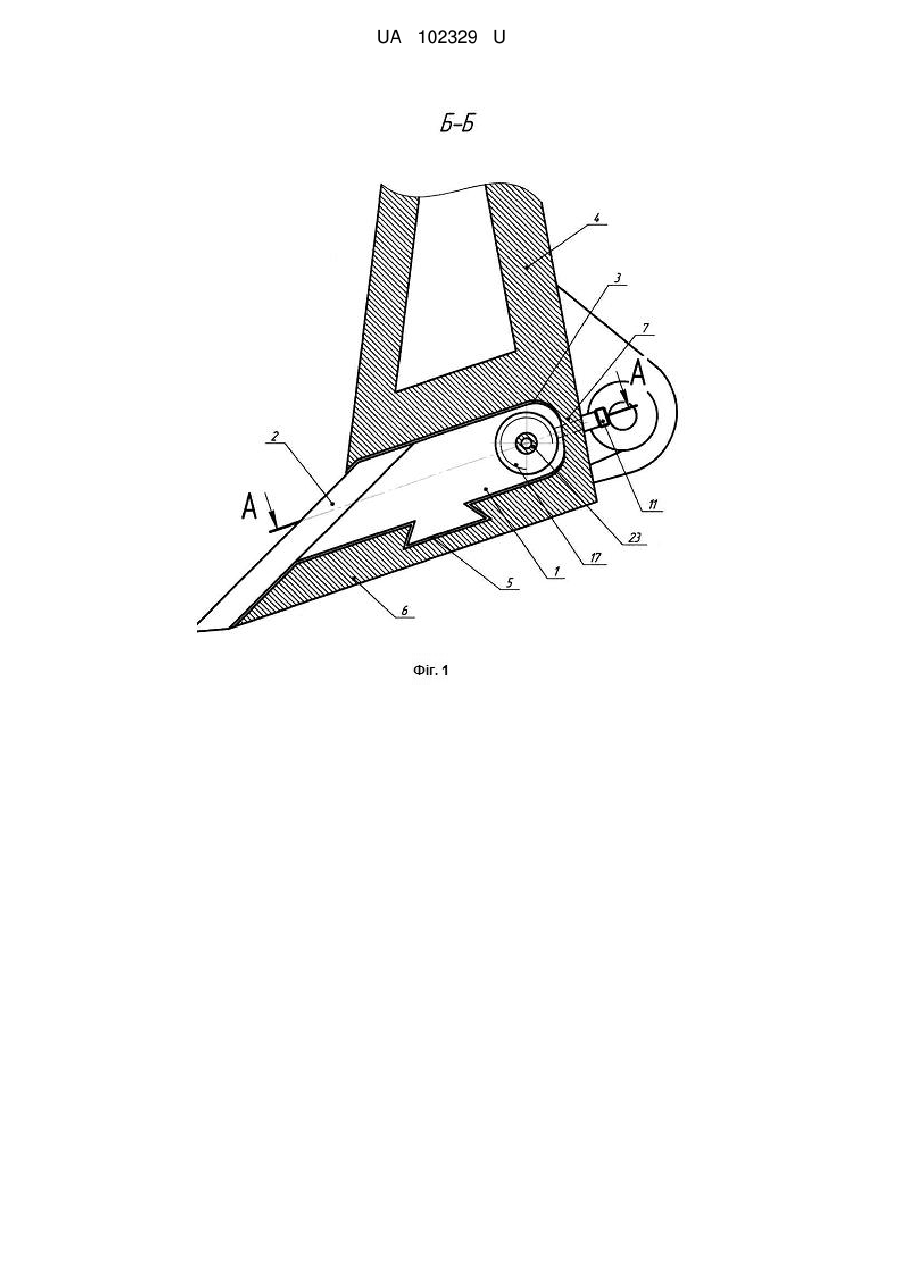

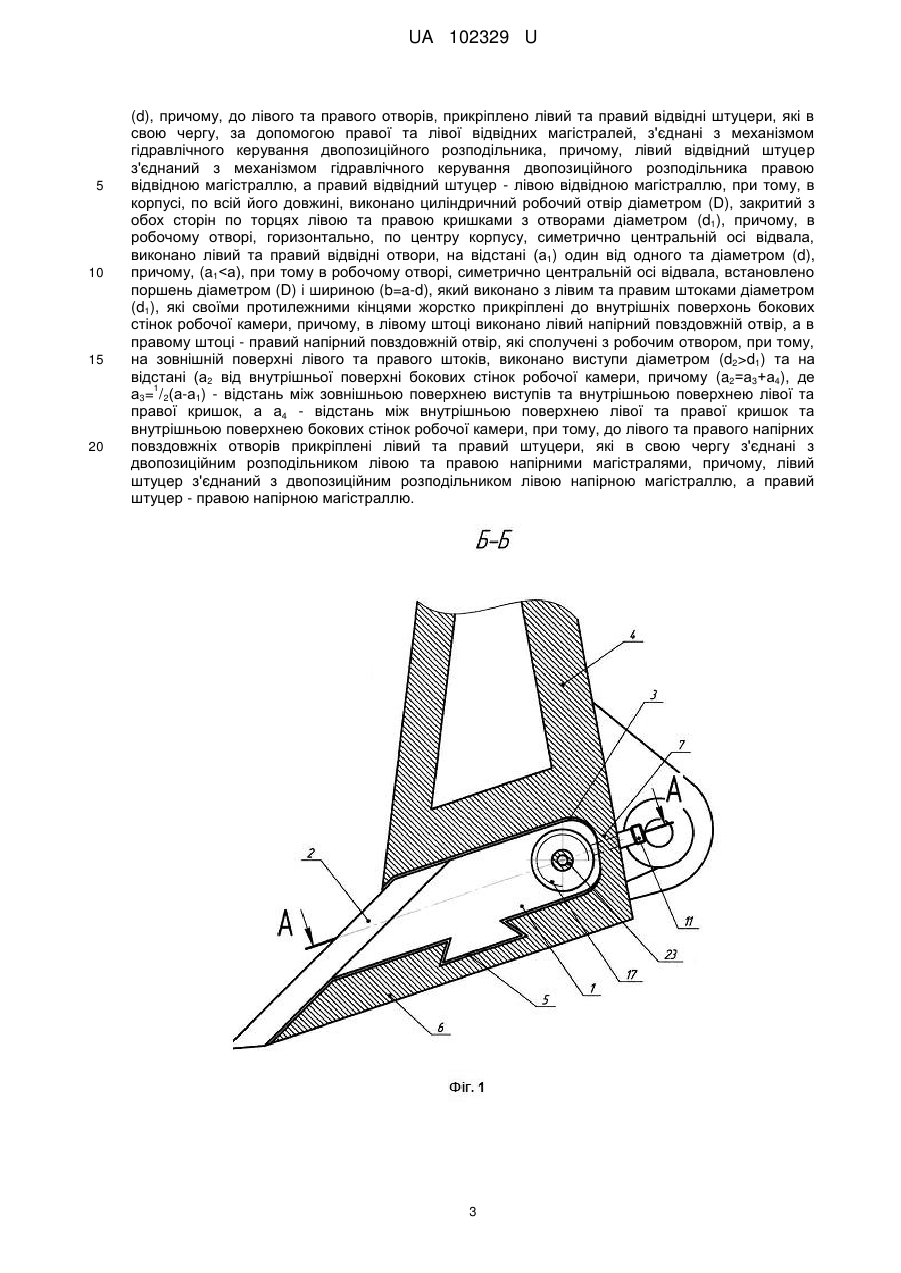

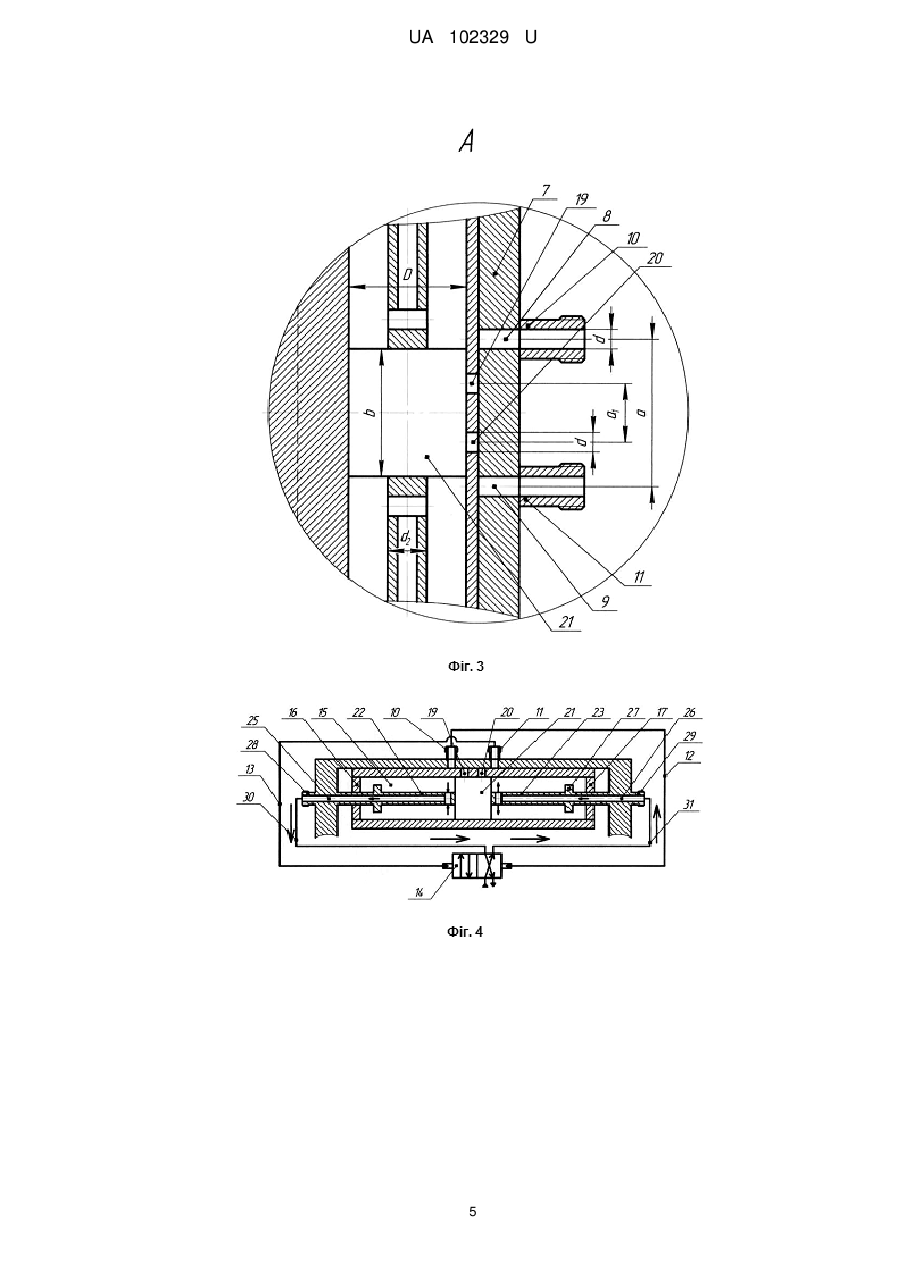

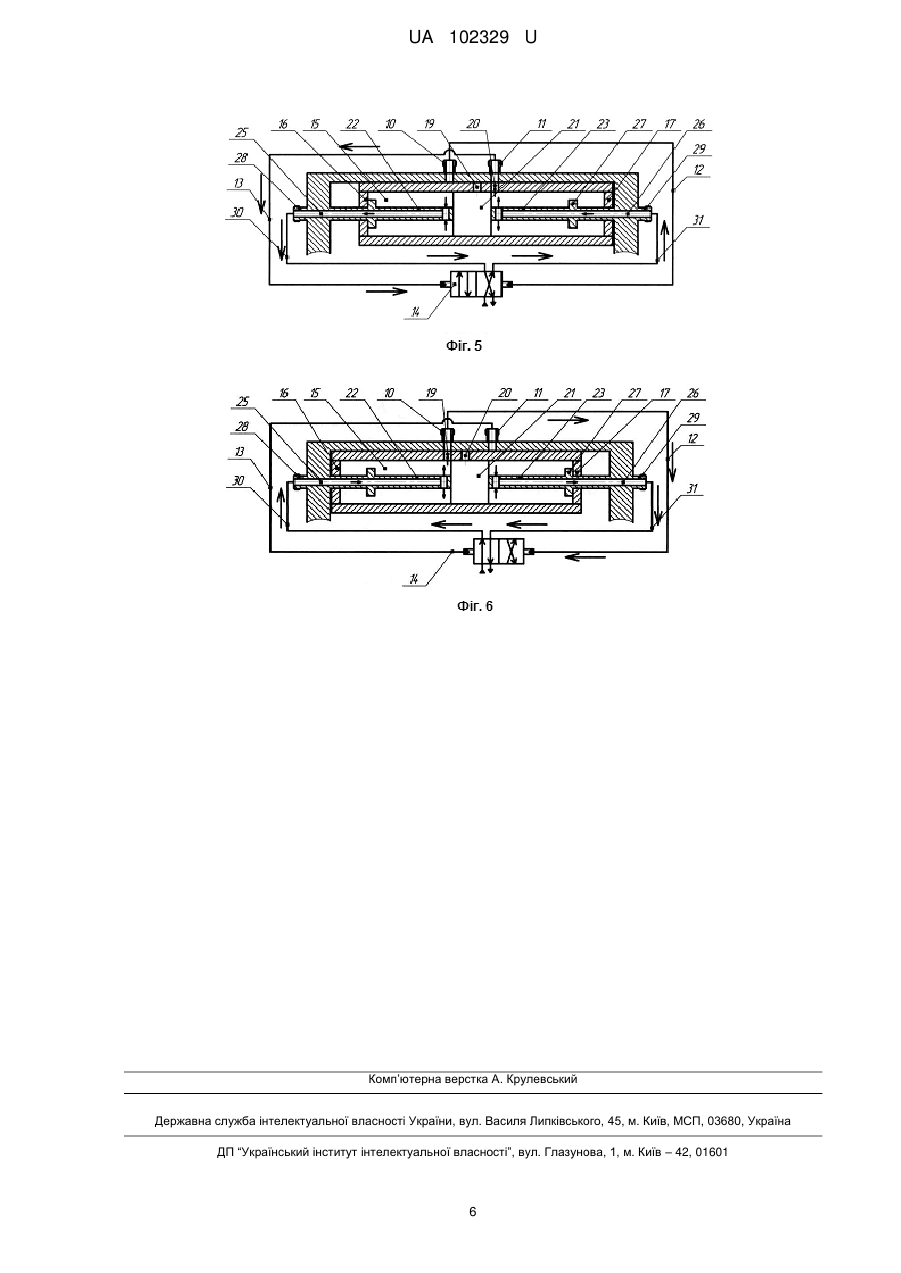

Реферат: Активний ріжучий ніж відвала являє собою корпус з ріжучою кромкою та з можливістю поперечного переміщення, який встановлений у робочій камері, виконаній у нижній частині відвала, причому ріжучий ніж має можливість поперечного переміщення по пазу відвала, причому, паз виконано у нижній частині відвала по всій його довжині, при тому, в задній стінці робочої камери, горизонтально, по центру відвала, симетрично центральній осі відвала, виконано лівий та правий наскрізні отвори, на відстані (а) один від одного та діаметром (d), причому, до лівого та правого отворів, прикріплено лівий та правий відвідні штуцери, які в свою чергу, за допомогою правої та лівої відвідних магістралей, з'єднані з механізмом гідравлічного керування двопозиційного розподільника, причому, лівий відвідний штуцер з'єднаний з механізмом гідравлічного керування двопозиційного розподільника правою відвідною магістраллю, а правий відвідний штуцер - лівою відвідною магістраллю, при тому, в корпусі, по всій його довжині, виконано циліндричний робочий отвір діаметром (D), закритий з обох сторін по торцях лівою та правою кришками з отворами діаметром (d1). UA 102329 U (54) АКТИВНИЙ РІЖУЧИЙ НІЖ ВІДВАЛА UA 102329 U UA 102329 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до землерийнотранспортуючих машин з відвальним робочим органом. Під час виконання робіт землерийно-транспортними машинами, зокрема бульдозерами, проблемою розробки виявляється варіація сил опору різанню ґрунту ножем відвалу. Особливо це спостерігається при розробці твердих ґрунтів та ґрунтів з твердими включеннями. Особливо ефективно при розробці твердих ґрунтів використовувати комбіновані навантаження підрізаючо-відривні. Відомий патент UA 53190. кл. E02F 3/04, 5/00 2003 року "Робочий орган землерийнотранспортної машини активної дії", який складається з задньої стінки, лобового листа, рухомого ріжучого ножа з ріжучою кромкою та робочої камери в яку встановлено гідроциліндр. Недоліком даного технічного рішення є складність конструкції. Відомий патент RU 2052026. кл. E02F 3/76, 1996 року "Виброактивный рабочий орган землеройной машины", який складається з задньої стінки і лобового листа відвалу, з'єднаних між собою розташованим в просторі між ними шарніром, пружного зв'язку, заповненої робочим середовищем камери, розташованої в просторі між задньою стінкою і лобовим листом, і генератора коливань. Недоліком даного технічного рішення є мала надійність роботи, так як розміщення еластичної камери у зоні попадання ґрунту може привести до розриву камери. Задачею корисної моделі є спрощення конструкції з одночасним підвищенням надійності. Для досягнення вказаного технічного результату, секційний відвал виконано у вигляді корпусу з ріжучою кромкою, який встановлений у робочій камері, виконаній у нижній частині відвала, з можливістю поперечного переміщення по пазу відвала, причому, паз виконано у нижній частині відвала по всій його довжині, при тому, в задній стінці робочої камери, горизонтально, по центру відвала, симетрично центральній осі відвала, виконано лівий та правий наскрізні отвори, на відстані (а) один від одного та діаметром (d), причому, до лівого та правого отворів, прикріплено лівий та правий відвідні штуцери, які в свою чергу, за допомогою правої та лівої відвідних магістралей, з'єднані з механізмом гідравлічного керування двопозиційного розподільника, причому, лівий відвідний штуцер з'єднаний з механізмом гідравлічного керування двопозиційного розподільника правою відвідною магістраллю, а правий відвідний штуцер - лівою відвідною магістраллю, при тому, в корпусі, по всій його довжині, виконано циліндричний робочий отвір діаметром (D), закритий з обох сторін по торцях лівою та правою кришками з отворами діаметром (d1), причому, в робочому отворі, горизонтально, по центру корпусу, симетрично центральній осі відвала, виконано лівий та правий відвідні отвори, на відстані (a1) один від одного та діаметром (d), причому, (а1d1) та на відстані (а2) від внутрішньої поверхні 1 бокових стінок робочої камери, причому, (a2=a3+a4) де аз= /2(а-а1) - відстань між зовнішньою поверхнею виступів та внутрішньою поверхнею лівої та правої кришок, а а4 - відстань між внутрішньою поверхнею лівої та правої кришок та внутрішньою поверхнею бокових стінок робочої камери, при тому, до лівого та правого напірних повздовжніх отворів прикріплені лівий та правий штуцери, які в свою чергу з'єднані з двопозиційним розподільником лівою та правою напірними магістралями, причому, лівий штуцер з'єднаний з двопозиційним розподільником лівою напірною магістраллю, а правий штуцер - правою напірною магістраллю. Корисна модель пояснюється кресленням, де на фіг. 1 - активний ріжучий ніж відвала: переріз Б-Б (фіг. 2), на фіг. 2 - активний ріжучий ніж відвала: переріз А-А (Фіг. 1), на фіг. 3 активний ріжучий ніж відвала: виносний елемент А (Фіг. 2), на фіг. 4 - активний ріжучий ніж відвала: гідравлічна схема (нейтральне положення), на фіг. 5 - активний ріжучий ніж відвала: гідравлічна схема (крайнє праве положення), на фіг. 6 - активний ріжучий ніж відвала: гідравлічна схема (крайнє ліве положення). Активний ріжучий ніж відвала являє собою корпус 1 до якого прикріплена ріжуча кромка 2. Корпус 1 встановлений у робочій камері 3, виконаній у нижній частині відвала 4, з можливістю поперечного переміщення по пазу 5 відвала 4 (Фіг. 1), причому, паз 5 виконано у нижній частині 6 відвала 4 по всій його довжині. В задній стінці 7 робочої камери 3 (Фіг. 2), горизонтально, по центру відвала, симетрично центральній осі відвала 4, виконано лівий 8 та правий 9 наскрізні отвори, на відстані (а) один від одного та діаметром (d). До лівого 8 та правого 9 отворів, прикріплено лівий 10 та правий 11 відвідні штуцери, які в свою чергу, за допомогою правої 12 та 1 UA 102329 U 5 10 15 20 25 30 35 40 45 50 лівої 13 відвідних магістралей, з'єднані з механізмом гідравлічного керування двопозиційного розподільника 14 (Фіг. 4), причому, лівий відвідний штуцер 10 з'єднаний з механізмом гідравлічного керування двопозиційного розподільника 14 правою відвідною магістраллю 12, а правий відвідний штуцер 11 - лівою відвідною магістраллю 13. В корпусі 1, по всій його довжині, виконано циліндричний робочий отвір 15 діаметром (D), закритий з обох сторін по торцях лівою 16 та правою 17 кришками з отворами 18 діаметром (d1), причому, в робочому отворі 15, горизонтально, по центру корпусу 1, симетрично центральній осі відвала 4, виконано лівий 19 та правий 20 відвідні отвори, на відстані (а1) один від одного та діаметром (d), причому, (а1d1) та на відстані 1 (а2) від внутрішньої поверхні бокових стінок 24 робочої камери 3, причому, (а2=аз+а4), де аз= /2(аa1) - відстань між зовнішньою поверхнею виступів 27 та внутрішньою поверхнею кришок 16 та 17, а а4 - відстань між внутрішньою поверхнею кришок 16, 17 та внутрішньою поверхнею бокових стінок 24 робочої камери 3. До лівого 25 та правого 26 напірних повздовжніх отворів прикріплені лівий 28 та правий 29 штуцери, які в свою чергу з'єднані з двопозиційним розподільником 14 лівою 30 та правою 31 напірними магістралями, причому, лівий штуцер 28 з'єднаний з двопозиційним розподільником 14 лівою напірною магістраллю 30, а правий штуцер 29 - правою напірною магістраллю 31. Активний ріжучий ніж відвала працює наступним чином: відвал 4 закріплено на навіску базової машини. Під час розробки ґрунту, активний ріжучий ніж знімає деякий шар фунту ріжучою кромкою 2. При взаємодії ріжучої кромки 2 з міцним ґрунтом, виникає необхідність окрім повздовжнього руху ріжучої кромки 2 з базовою машиною, підключати активізацію ріжучого ножа, який здійснює, ще й поперечний рух ріжучої кромки 2. Активний ріжучий ніж відвала через двопозиційний розподільник 14 підключений до гідравлічної схеми базової машини. В правій позиції двопозиційного розподільника 14 робоча рідина по правій напірній магістралі 31 подається до правого штуцера 29, з якого, по напірному повздовжньому каналу 26, потрапляє до робочого отвору 15. Так як, поршень 21 з штоками 22, 23 нерухомо закріплені, а тиск в правій частині робочого отвору 15 збільшується, то рідина починає тиснути на внутрішню поверхню правої кришки 17, перемішуючи корпус 1 з ріжучою кромкою 2 по пазах 5 в крайнє праве положення до тих пір, поки правий відвідний отвір 20 не відкриється, при цьому, корпус 1 своєю лівою кришкою 16 притиснеться до лівого виступу 27 лівого штоку 22, та, за рахунок 1 співвідношення розмірів аз= /2(а-a1), правий відвідний отвір 20 співпаде з правим наскрізним отвором 9 з правим відвідним штуцером 11. З правого відвідного штуцера 11 по лівій відвідній магістралі 13, робоча рідина потрапляє до механізму гідравлічного керування двопозиційного розподільника 14, переключаючи його в ліву позицію. В лівій позиції двопозиційного розподільника 14 робоча рідина по лівій напірній магістралі 30 подається до лівого штуцера 28, з якого, по напірному повздовжньому каналі 25, потрапляє до робочого отвору 15. Так як, поршень 21 з штоками 22, 23 нерухомо закріплені, а тиск в лівій частині отвору 15 збільшується, то рідина починає тиснути на внутрішню поверхню лівої кришки 16, переміщуючи корпус 1 з ріжучою кромкою 2 по пазах 5 в крайнє ліве положення до тих пір, поки лівий відвідний отвір 19 не відкриється, при цьому, корпус 1 своєю правою кришкою 17 притиснеться до правого виступу 1 27 правого штоку 22, та, за рахунок співвідношення розмірів а3= /2(а-а1), лівий відвідний отвір 19 співпаде з лівим наскрізним отвором 8 з лівим відвідним штуцером 10. З лівого відвідного штуцера 10 по правій відвідній магістралі 12, робоча рідина потрапляє до механізму гідравлічного керування двопозиційного розподільника 14, переключаючи його в праву позицію. Таким чином, отримуємо можливість спростити конструкцію, а завдяки тому, що конструкція закрита, маємо можливість підвищити її надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Активний ріжучий ніж відвала, що являє собою корпус з ріжучою кромкою та з можливістю поперечного переміщення, який встановлений у робочій камері, виконаній у нижній частині відвала, який відрізняється тим, що ріжучий ніж має можливість поперечного переміщення по пазу відвала, причому, паз виконано у нижній частині відвала по всій його довжині, при тому, в задній стінці робочої камери, горизонтально, по центру відвала, симетрично центральній осі відвала, виконано лівий та правий наскрізні отвори, на відстані (а) один від одного та діаметром 2 UA 102329 U 5 10 15 20 (d), причому, до лівого та правого отворів, прикріплено лівий та правий відвідні штуцери, які в свою чергу, за допомогою правої та лівої відвідних магістралей, з'єднані з механізмом гідравлічного керування двопозиційного розподільника, причому, лівий відвідний штуцер з'єднаний з механізмом гідравлічного керування двопозиційного розподільника правою відвідною магістраллю, а правий відвідний штуцер - лівою відвідною магістраллю, при тому, в корпусі, по всій його довжині, виконано циліндричний робочий отвір діаметром (D), закритий з обох сторін по торцях лівою та правою кришками з отворами діаметром (d1), причому, в робочому отворі, горизонтально, по центру корпусу, симетрично центральній осі відвала, виконано лівий та правий відвідні отвори, на відстані (а1) один від одного та діаметром (d), причому, (a1d1) та на відстані (а2 від внутрішньої поверхні бокових стінок робочої камери, причому (a2=а3+а4), де 1 а3= /2(а-а1) - відстань між зовнішньою поверхнею виступів та внутрішньою поверхнею лівої та правої кришок, а а4 - відстань між внутрішньою поверхнею лівої та правої кришок та внутрішньою поверхнею бокових стінок робочої камери, при тому, до лівого та правого напірних повздовжніх отворів прикріплені лівий та правий штуцери, які в свою чергу з'єднані з двопозиційним розподільником лівою та правою напірними магістралями, причому, лівий штуцер з'єднаний з двопозиційним розподільником лівою напірною магістраллю, а правий штуцер - правою напірною магістраллю. 3 UA 102329 U 4 UA 102329 U 5 UA 102329 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
