Розпилювач для паливних форсунок дизельних автотракторних двигунів

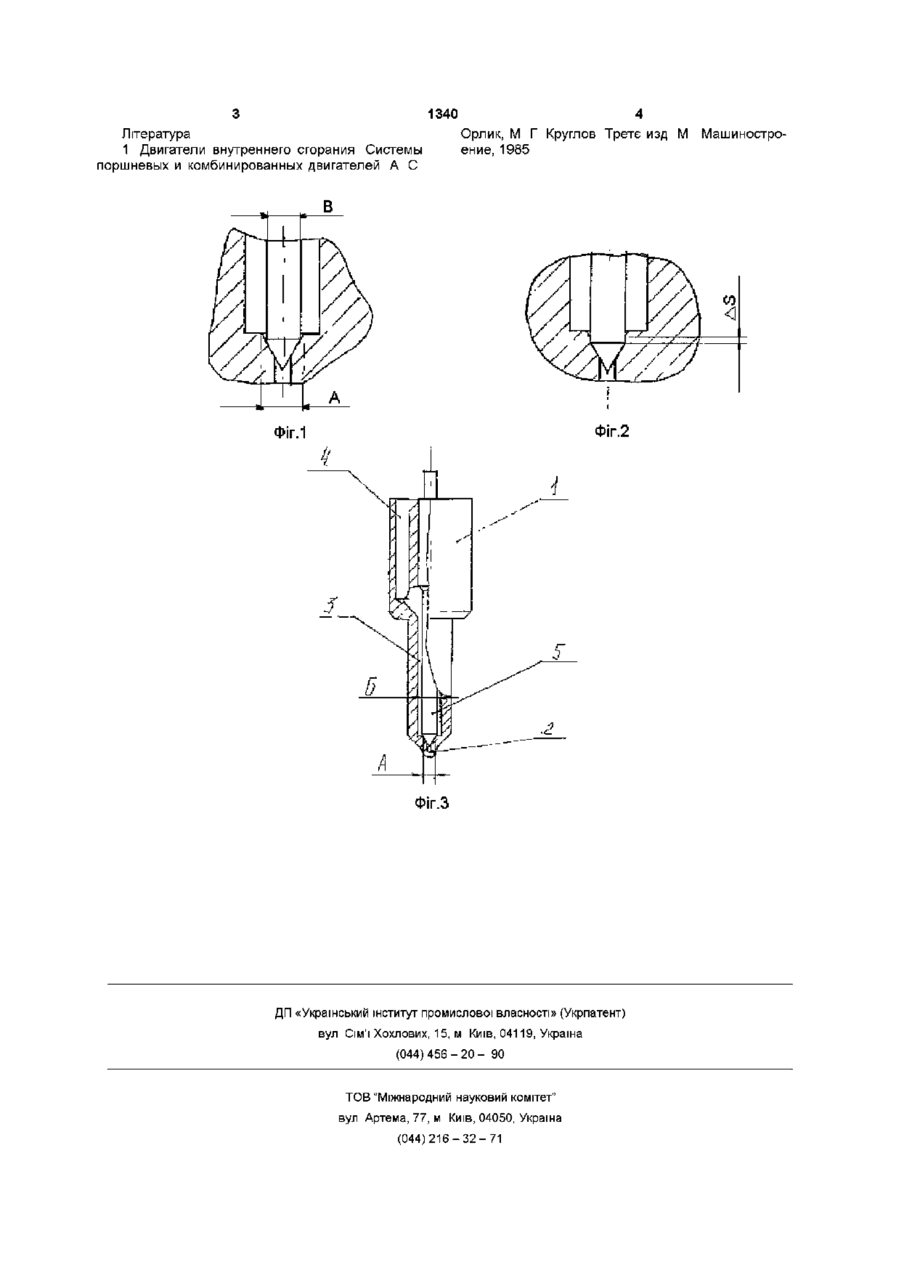

Розпилювач для паливних форсунок дизельних автотракторних двигунів, що складається з пустотілого корпусу з сопловою частиною, запи раючим конусом і підголковою камерою і розміщеної в корпусі з можливістю осьового переміщення голки з конусом, що прилягає до конуса корпусу, який відрізняється тим, що для підвищення ДОВГОВІЧНОСТІ і запобігання утворенню в корпусі спрацювання циліндричної форми розміри запираючих конусів розпилювача виконані так, що більший діаметр конуса в корпусі менший від більшого діаметра конуса голки Корисна модель відноситься до автомобілебудівній, тракторобудівній галузі промисловості Відомими аналогами є розпилювачі паливних форсунок дизельних автотракторних двигунів (1стор163-190) До ознак, що збігаються з суттєвими ознаками корисної моделі, слід віднести наявність прецизійних з'єднань, наявність і будова каналів підводу палива, конструкція соплової частини, спосіб ущільнення і центрування корпусу розпилювача з корпусом форсунки До причин, які перешкоджають отримати необхідний технічний результат в існуючих моделях розпилювачів, слід віднести недосконалу конструкцію конічних запираючих поверхонь голки розпилювача і корпусу розпилювача Так, в конструкції розпилювачів більший діаметр Б конуса голки в дещо меншим від більшого діаметра А конуса сідла розпилювача(Фіг 1), що в процесі експлуатації призводить до спрацювань US(ir2), яке значно погіршує показники їх роботи(1стор 182) Розпилювачі паливних форсунок мають великий вплив на економічні та експлуатаційні показники роботи дизельного двигуна Внесення вдосконалення в конструкцію розпилювачів паливних форсунок приведе до збільшення тривалості їх якісної роботи в процесі експлуатації Завдання формулюється в такій редакції В основу корисної моделі поставлено завдання шляхом зміни конструкції конічних запираючих поверхонь забезпечити збільшення тривалості якісної роботи розпилювачів в процесі експлуата ції До ознак корисної моделі, що ВІДМІННІ ВІД аналога, слід віднести більший діаметр А конуса в корпусі 1 розпилювача менший від більшого діаметра Б конуса голки 5(ФігЗ) Новим технічним результатом є відсутність впливу спрацювання на ЯКІСНІ показники роботи розпилювача, тобто збільшення тривалості більш якісної роботи Перелік фігур креслень Фіг 1 Розпилювач для паливних форсунок дизельних автотракторних двигунів Аналог Фіг 2 Розпилювач для паливних форсунок дизельних автотракторних двигунів Характерне спрацювання Фіг 3 Розпилювач для паливних форсунок дизельних автотракторних двигунів Корисна модель ВІДОМОСТІ, ЩО підтверджують можливість здійснення корисної моделі Розпилювач(Фіг 3) для паливних форсунок дизельних двигунів складається з пустотілого корпусу 1 з сопловою частиною 2 і підголковою камерою З, що сполучена з ПІДВІДНИМ каналом 4 В корпусі з можливістю осьового переміщення розташована голка 5, яка конусом прилягає до конуса в корпусі Робота розпилювача З корпусу форсунки паливо по каналу З(ФігЗ) в корпусі розпилювача надходить в під голкову камеру 3 Під ТИСКОМ палива голка 5 переміститься і відкриє подачу палива до отворів соплової частини 2 При падінні тиску палива голка 5 переміститься і своїм конусом перекриє подачу палива до отворів соплової частини О со 1340 Література 1 Двигатели внутреннего сгорания Системы поршневых и комбинированных двигателей А С Орлик, М Г Круглов Трете изд М Машиностроение, 1985 Фіг.2 ФІГ.1 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
