Робочий орган культиватора

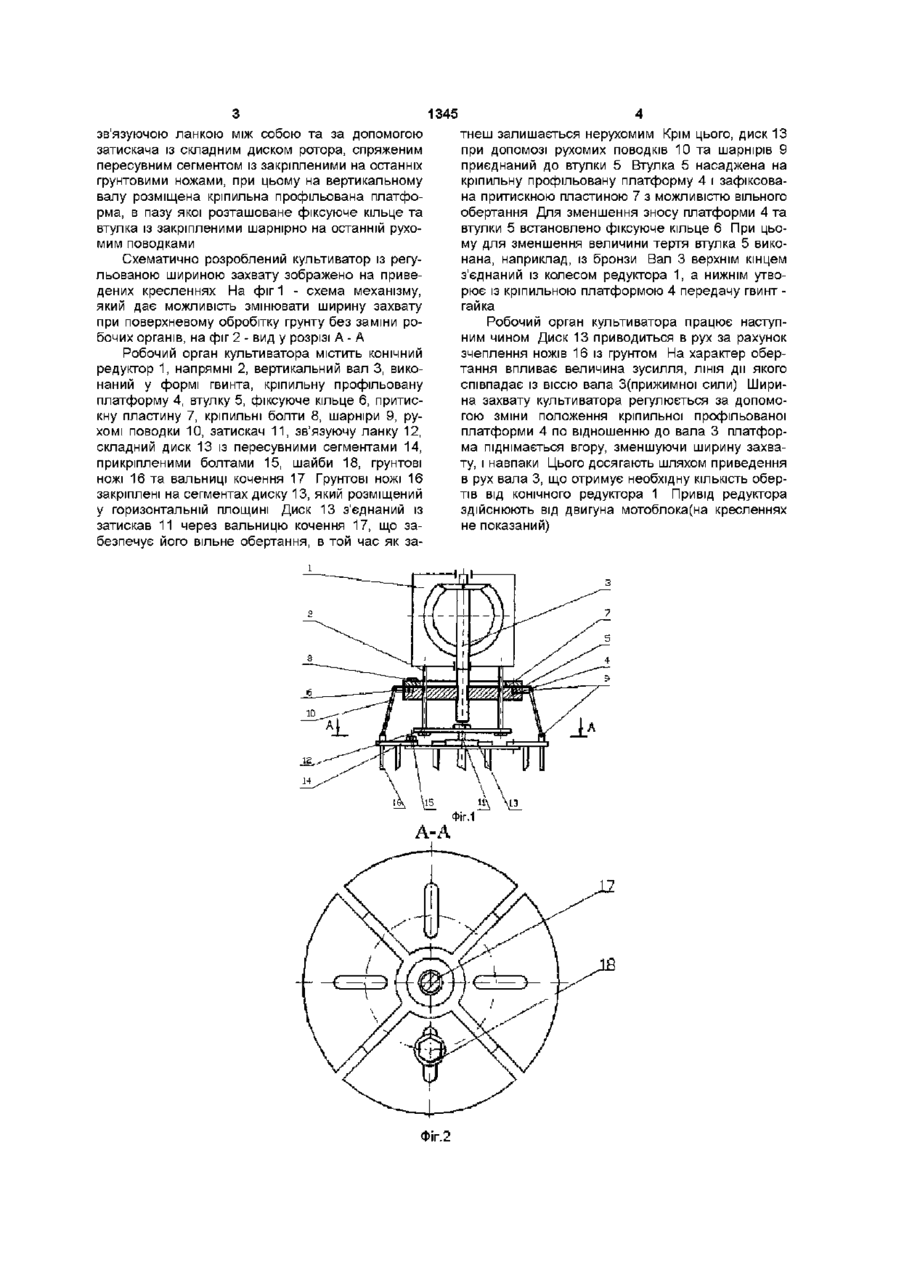

Робочий орган культиватора, який містить вертикальний вал та ротор, що виконаний у вигляді диска із закріпленими на його поверхні ножами, розташованими на нижній поверхні диска Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як вузол культиватора для поверхневого обробітку грунту Відомий культиватор із вертикальною віссю обертання вала, робочий орган якого містить підпружинений диск, вертикальний вал, запобіжну муфту, кульковий фіксатор, обмежувач ходу диска і палець Підпружинений диск та запобіжна муфта з'єднані гвинтовим з'єднанням із великим кутом підйомної лінії Крім того, муфта закріплена на вертикальному валу при допомозі фіксатора і споряджена обмежувачем ходу [див АС СРСР №1192648 Мкл А01 ВЗЗ/06, 1984р] Недоліком даної машини є те, що вона неефективно працює при обробці культур із різною шириною міжрядь У разі переходу з обробки грунту на міжряддях одних культур можна використовувати саме цей робочий орган, але він не універсальний і при обробці міжрядь інших культур потрібно використовувати зовсім іншу конструкцію Відомий також культиватор із вертикальною віссю обертання вала, робочий орган якого складається із приводної вертикальної осі, двох жорстко прикріплених на вісь у вигляді хреста тримачів, на яких встановлені довгі і короткі ножі [див АС СРСР №1068055 Мкл А01 ВЗЗ/06, 1982р] Недоліком даного культиватора є те, що він неефективно працює при обробці культур із різною шириною міжрядь У разі переходу з обробки грунту на міжряддях одних культур можна використовувати са ротора, який відрізняється тим, що на верхній частині вертикального вала змонтований редуктор із паралельними валу напрямними, що з'єднані на кінцях зв'язуючою ланкою між собою та за допомогою затискача - із складним диском ротора, спорядженим пересувними сегментами із закріпленими на останніх ґрунтовими ножами, при цьому на вертикальному валу розміщена кріпильна профільована платформа, в пазу якої розташоване фіксуюче кільце та втулка із закріпленими шарнірно на останній рухомими поводками ме цей робочий орган, але він не універсальний і при обробці міжрядь інших культур потрібно використовувати зовсім іншу конструкцію Найбільш близьким за технічною сутністю до запропонованого робочого органу культиватора є робочий орган ротаційного садового культиватора, обладнаний карданним валом, циліндричним редуктором, ланцюговою передачею, валом ротора, ободом із еластичною поверхнею для обходу ствола дерева при копіюванні зони захисту, ротора, ножів ротора [див Ф М Канарев Ротационные почвообрабатывающие машини и орудия М "Машиностроение" 1983г С 114-115] Суттєвим недоліком даного культиватора є його непристосованість до роботи з рослинами, насадження яких мають різну ширину захвату та витрати енергії на привід робочих органів В основу корисної моделі поставлене завдання шляхом зміни конструкції ротаційного садового культиватора забезпечити можливість регулювання ширини захвату робочих органів Поставлене завдання вирішується наступним чином У відомому робочому органі ротаційного садового культиватора, який містить вертикальний вал та ротор, виконаний у вигляді диска із закріпленими на його поверхні ножами, розташованими на нижній поверхні диска ротора, згідно із запропонованою корисною моделлю на верхній частині вертикального вала змонтований редуктор із паралельними валу напрямними, що з'єднані на кінцях ю СО 1345 зв'язуючою ланкою між собою та за допомогою затискача із складним диском ротора, спряженим пересувним сегментом із закріпленими на останніх ґрунтовими ножами, при цьому на вертикальному валу розміщена кріпильна профільована платформа, в пазу якої розташоване фіксуюче кільце та втулка із закріпленими шарнірно на останній рухомим поводками Схематично розроблений культиватор із регульованою шириною захвату зображено на приведених кресленнях На фіг 1 - схема механізму, який дає можливість змінювати ширину захвату при поверхневому обробітку грунту без заміни робочих органів, на фіг 2 - вид у розрізі А - А Робочий орган культиватора містить конічний редуктор 1, напрямні 2, вертикальний вал 3, виконаний у формі гвинта, кріпильну профільовану платформу 4, втулку 5, фіксуюче кільце 6, притискну пластину 7, кріпильні болти 8, шарніри 9, рухомі поводки 10, затискач 11, зв'язуючу ланку 12, складний диск 13 із пересувними сегментами 14, прикріпленими болтами 15, шайби 18, грунтові ножі 16 та вальниці кочення 17 Грунтові ножі 16 закріплені на сегментах диску 13, який розміщений у горизонтальній площині Диск 13 з'єднаний із затискав 11 через вальницю кочення 17, що забезпечує його вільне обертання, в той час як за Фіг.2 тнеш залишається нерухомим Крім цього, диск 13 при допомозі рухомих поводків 10 та шарнірів 9 приєднаний до втулки 5 Втулка 5 насаджена на кріпильну профільовану платформу 4 і зафіксована притискною пластиною 7 з можливістю вільного обертання Для зменшення зносу платформи 4 та втулки 5 встановлено фіксуюче кільце 6 При цьому для зменшення величини тертя втулка 5 виконана, наприклад, із бронзи Вал 3 верхнім кінцем з'єднаний із колесом редуктора 1, а нижнім утворює із кріпильною платформою 4 передачу гвинт гайка Робочий орган культиватора працює наступним чином Диск 13 приводиться в рух за рахунок зчеплення ножів 16 із грунтом На характер обертання впливає величина зусилля, ЛІНІЯ ДІЇ ЯКОГО співпадає із віссю вала 3(прижимноі сили) Ширина захвату культиватора регулюється за допомогою зміни положення кріпильної профільованої платформи 4 по відношенню до вала 3 платформа піднімається вгору, зменшуючи ширину захвату, і навпаки Цього досягають шляхом приведення в рух вала 3, що отримує необхідну КІЛЬКІСТЬ обертів від конічного редуктора 1 Привід редуктора здійснюють від двигуна мотоблока(на кресленнях не показаний) 1345 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
