Робочий орган культиватора

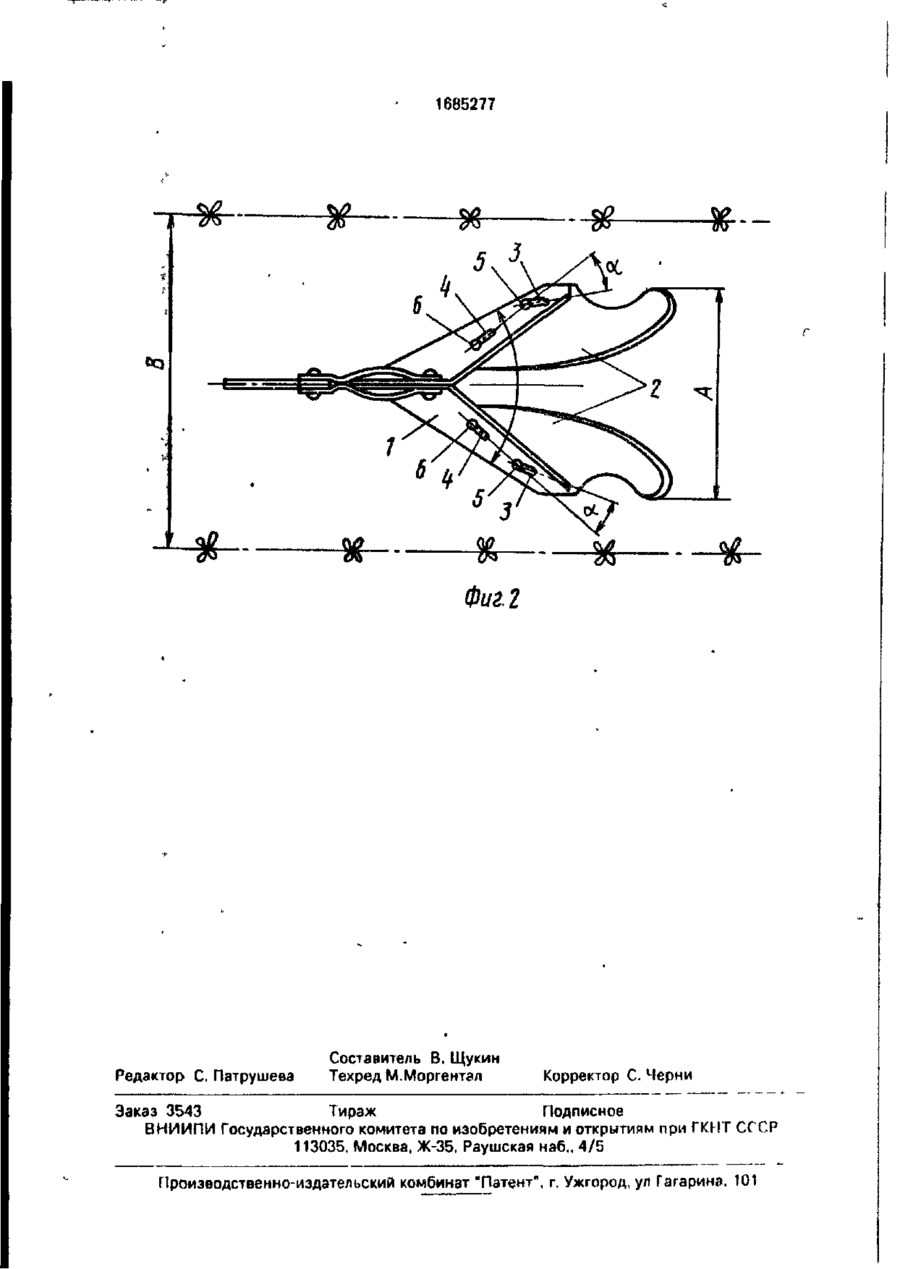

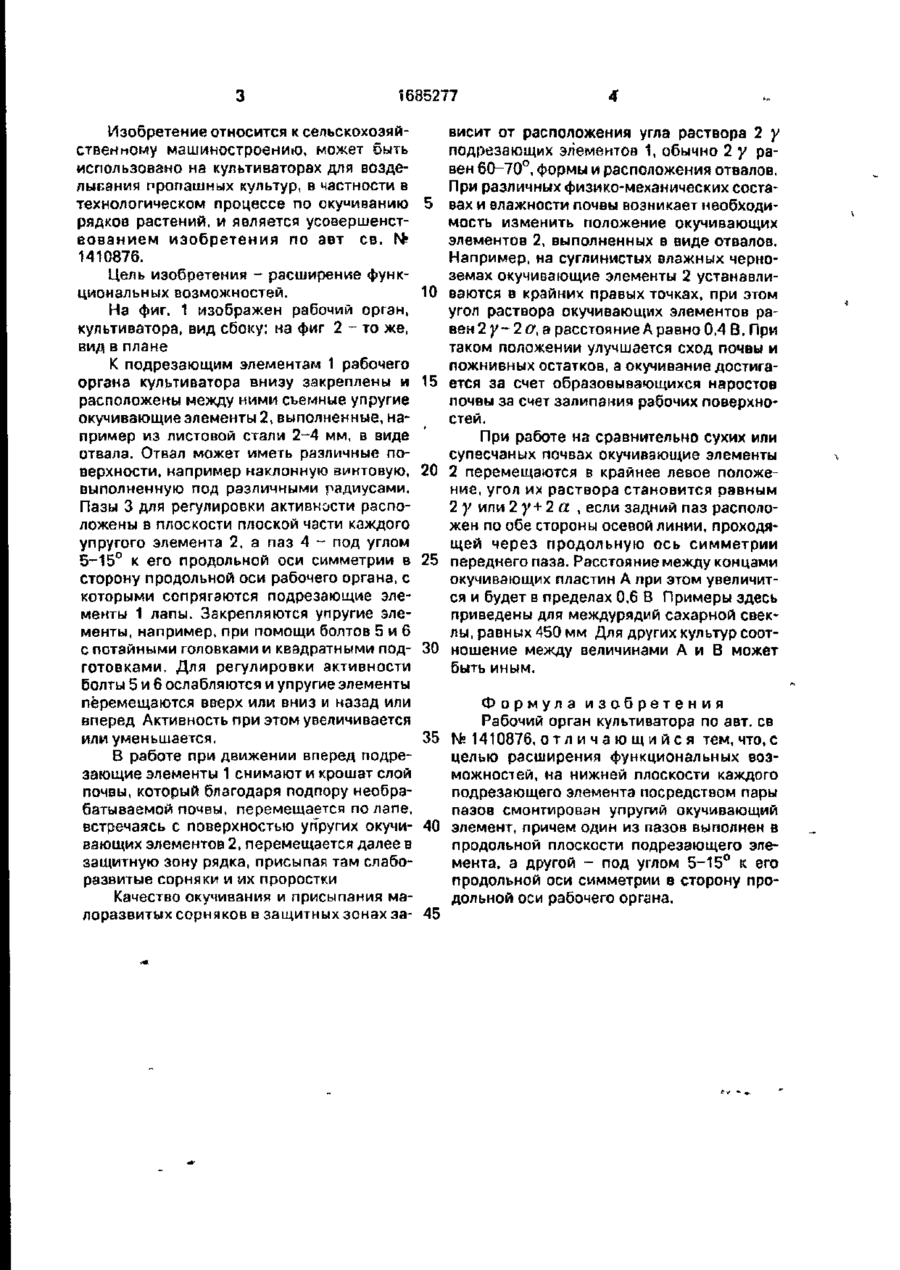

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано на культиваторах для воз^е лывания пропашных культур. Цель мзоПретения - расширение функциональных возможностей. Рабочий орган кулыивагора содержит подрезающие элементу 1. Причем на нижней плоскости каждого подрезающего элемента 1 посредством пары пазов 3 и 4 смонтирован упругий окучивающий элемент 2. Паз 3 выполнен в продольной плоскости подрезающего элемента 1, а паз 4 - под углом 5-15° к задней кроме подрезающего элемента 1. При движением культиватора подрезающие элементы 1 снимают и крошат слой почвы, который перемещается и, встречаясь с поверхностью упругих окучивающих элементов 2, перемещается далее в защитную зону рядка, присыпая там слаборазвитые сорняки и их проростки. 2 ил. 1635277 Изобретение относится к сельскохозяйственному машиностроению, может быть использовано на культиваторах для возделывания пропашных культур, в частности в технологическом процессе по окуриванию рядков растений, и является усовершенствованием изобретения по авт св. № 1410876. Цель изобретения - расширение функциональных возможностей. На фиг. 1 изображен рабочий орган, культиватора, вид сбоку; на фиг 2 - то же, вид в плане К подрезающим элементам 1 рабочего органа культиватора внизу закреплены и расположены между ними съемные упругие окучивающие элементы 2, выполненные, например из листовой стали 2-4 мм, в виде отвала. Отвал может иметь различные поверхности, например наклонную винтовую, выполненную под различными радиусами. Пазы 3 для регулировки активности расположены в плоскости плоской части каждого упругого элемента 2, а паз 4 - под углом 5-15° к его продольной оси симметрии в сторону продольной оси рабочего органа, с которыми сопрягаются подрезающие элементы 1 лапы. Закрепляются упругие элементы, например, при помощи болтов 5 и 6 с потайными головками и квадратными подготовками. Для регулировки активности болты 5 и 6 ослабляются и упругие элементы перемещаются вверх или вниз и назад или вперед Активность при этом увеличивается или уменьшается. 5 10 15 20 25 30 висит от расположения угла раствора 2 у подрезающих элементов 1, обычно 2 у равен 60-70°, формы и расположения отвалов, При различных физико-механических составах и влажности почвы возникает необходимость изменить положение окучивающих элементов 2, выполненных в виде отвалов. Например, на суглинистых влажных черноземах окучивающие элементы 2 устанавливаются в крайних правых точках, при этом угол раствора окучивающих элементов равен 2 у~ 2 а, а расстояние А равно 0,4 В. При таком положении улучшается сход почвы и пожнивных остатков, а окучивание достигается за счет образовывающихся наростов почвы за счет залипання рабочих поверхностей. При работе на сравнительно сухих или супесчаных почвах окучивающие элементы 2 перемещаются в крайнее левое положение, угол их раствора становится равным 2 у или 2 у+ 2 а , если задний паз расположен по обе стороны осевой линии, проходящей через продольную ось симметрии переднего паза. Расстояние между концами окучивающих пластин А при этом увеличится и будет в пределах 0,6 В Примеры здесь приведены для междурядий сахарной свеклы, равных 450 мм Для других культур соотношение между величинами А и В может быть иным. Формула изобретения Рабочий орган культиватора по авт. ев 35 № 1410876, о т л и ч а ю щ и й с я тем, что, с В работе при движении вперед подрецелью расширения функциональных воззающие элементы 1 снимают и крошат слой можностей, на нижней плоскости каждого почвы, который благодаря подпору необраподрезающего элемента посредством пары батываемой почвы, перемещается по лапе, пазов смонтирован упругий окучивающий встречаясь с поверхностью упругих окучи- 40 элемент, причем один из пазов выполнен в вающих элементов 2, перемещается далее в продольной плоскости подрезающего элезащитную зону рядка, присыпая там слабомента, а другой - под углом 5-15° к его развитые сорняки и их проростки продольной оси симметрии в сторону продольной оси рабочего органа. Качество окучивания и присыпания малоразвитых сорняков в защитных зонах за- 45 1685277 Фиг. 2 Редактор С. Патрушева Составитель В. Щукин Техред М.Моргентал Корректор С. Черни Заказ 3543 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
