Спосіб обробки чавуну в ливарній формі

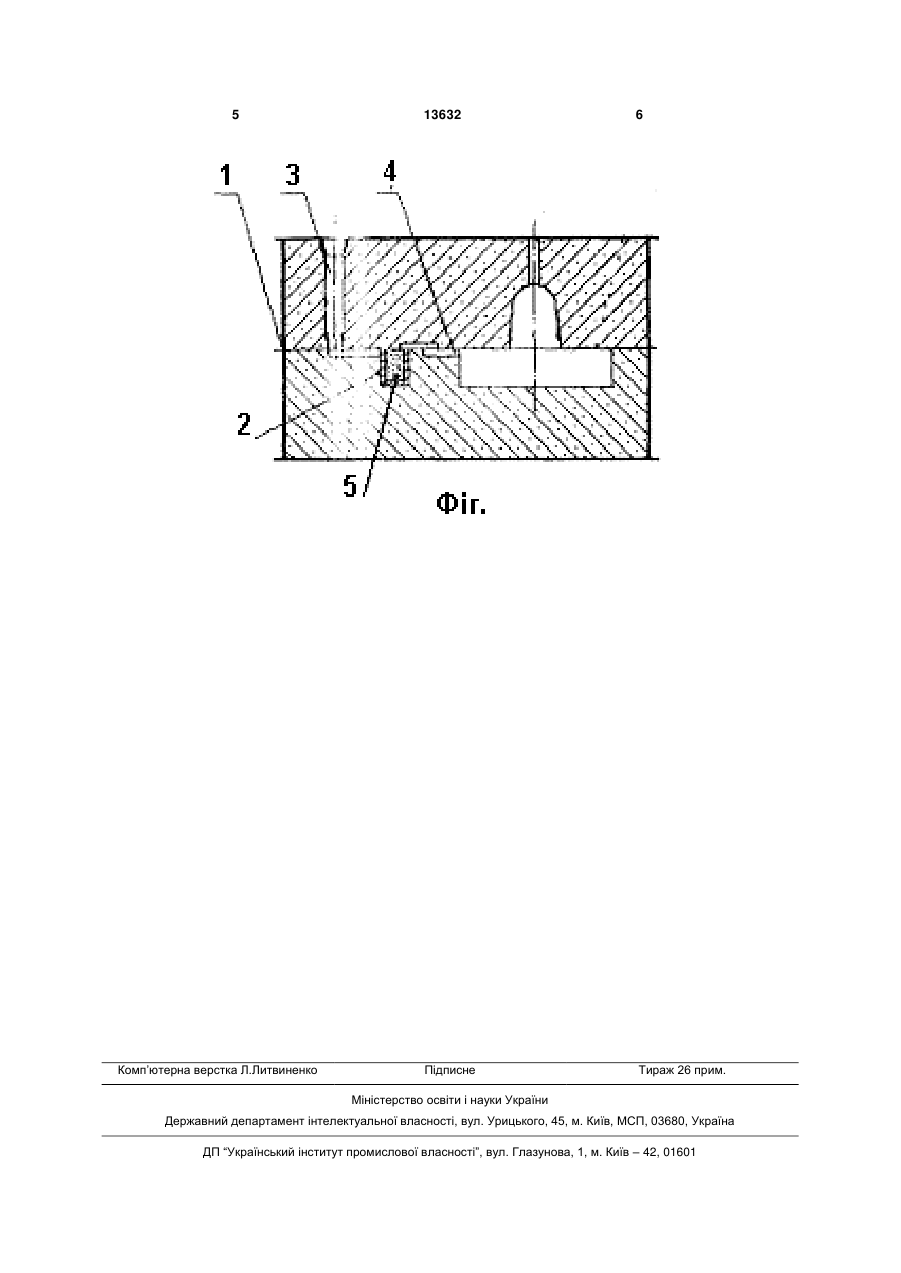

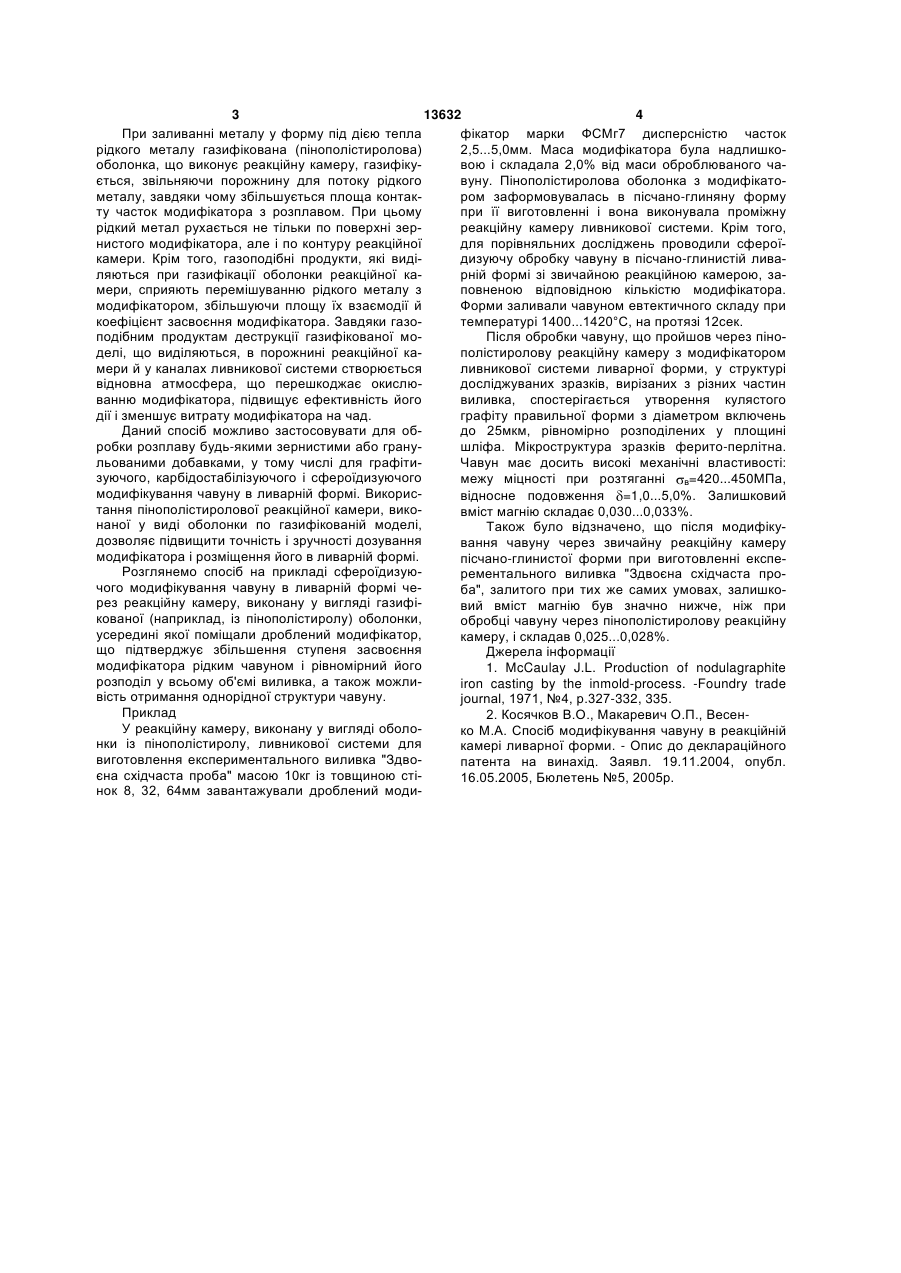

Спосіб обробки чавуну в ливарній формі, що полягає в попередньому завантаженні модифікатора або лігатури в спеціальну реакційну камеру 3 13632 4 При заливанні металу у форму під дією тепла фікатор марки ФСМг7 дисперсністю часток рідкого металу газифікована (пінополістиролова) 2,5...5,0мм. Маса модифікатора була надлишкооболонка, що виконує реакційну камеру, газифікувою і складала 2,0% від маси оброблюваного чається, звільняючи порожнину для потоку рідкого вуну. Пінополістиролова оболонка з модифікатометалу, завдяки чому збільшується площа контакром заформовувалась в пісчано-глиняну форму ту часток модифікатора з розплавом. При цьому при її виготовленні і вона виконувала проміжну рідкий метал рухається не тільки по поверхні зерреакційну камеру ливникової системи. Крім того, нистого модифікатора, але і по контуру реакційної для порівняльних досліджень проводили сфероїкамери. Крім того, газоподібні продукти, які видідизуючу обробку чавуну в пісчано-глинистій ливаляються при газифікації оболонки реакційної карній формі зі звичайною реакційною камерою, замери, сприяють перемішуванню рідкого металу з повненою відповідною кількістю модифікатора. модифікатором, збільшуючи площу їх взаємодії й Форми заливали чавуном евтектичного складу при коефіцієнт засвоєння модифікатора. Завдяки газотемпературі 1400...1420°С, на протязі 12сек. подібним продуктам деструкції газифікованої моПісля обробки чавуну, що пройшов через піноделі, що виділяються, в порожнині реакційної каполістиролову реакційну камеру з модифікатором мери й у каналах ливникової системи створюється ливникової системи ливарної форми, у структурі відновна атмосфера, що перешкоджає окислюдосліджуваних зразків, вирізаних з різних частин ванню модифікатора, підвищує ефективність його виливка, спостерігається утворення кулястого дії і зменшує витрату модифікатора на чад. графіту правильної форми з діаметром включень Даний спосіб можливо застосовувати для обдо 25мкм, рівномірно розподілених у площині робки розплаву будь-якими зернистими або гранушліфа. Мікроструктура зразків ферито-перлітна. льованими добавками, у тому числі для графітиЧавун має досить високі механічні властивості: зуючого, карбідостабілізуючого і сфероїдизуючого межу міцності при розтяганні в=420...450МПа, модифікування чавуну в ливарній формі. Викорисвідносне подовження =1,0...5,0%. Залишковий тання пінополістиролової реакційної камери, виковміст магнію складає 0,030...0,033%. наної у виді оболонки по газифікованій моделі, Також було відзначено, що після модифікудозволяє підвищити точність і зручності дозування вання чавуну через звичайну реакційну камеру модифікатора і розміщення його в ливарній формі. пісчано-глинистої форми при виготовленні експеРозглянемо спосіб на прикладі сфероїдизуюрементального виливка "Здвоєна східчаста прочого модифікування чавуну в ливарній формі чеба", залитого при тих же самих умовах, залишкорез реакційну камеру, виконану у вигляді газифівий вміст магнію був значно нижче, ніж при кованої (наприклад, із пінополістиролу) оболонки, обробці чавуну через пінополістиролову реакційну усередині якої поміщали дроблений модифікатор, камеру, і складав 0,025...0,028%. що підтверджує збільшення ступеня засвоєння Джерела інформації модифікатора рідким чавуном і рівномірний його 1. McCaulay J.L. Production of nodulagraphite розподіл у всьому об'ємі виливка, а також можлиiron casting by the inmold-process. -Foundry trade вість отримання однорідної структури чавуну. journal, 1971, №4, p.327-332, 335. Приклад 2. Косячков В.О., Макаревич О.П., ВесенУ реакційну камеру, виконану у вигляді оболоко М.А. Спосіб модифікування чавуну в реакційній нки із пінополістиролу, ливникової системи для камері ливарної форми. - Опис до деклараційного виготовлення експериментального виливка "Здвопатента на винахід. Заявл. 19.11.2004, опубл. єна східчаста проба" масою 10кг із товщиною сті16.05.2005, Бюлетень №5, 2005р. нок 8, 32, 64мм завантажували дроблений моди 5 Комп’ютерна верстка Л.Литвиненко 13632 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
