Пристрій витяжної вентиляції

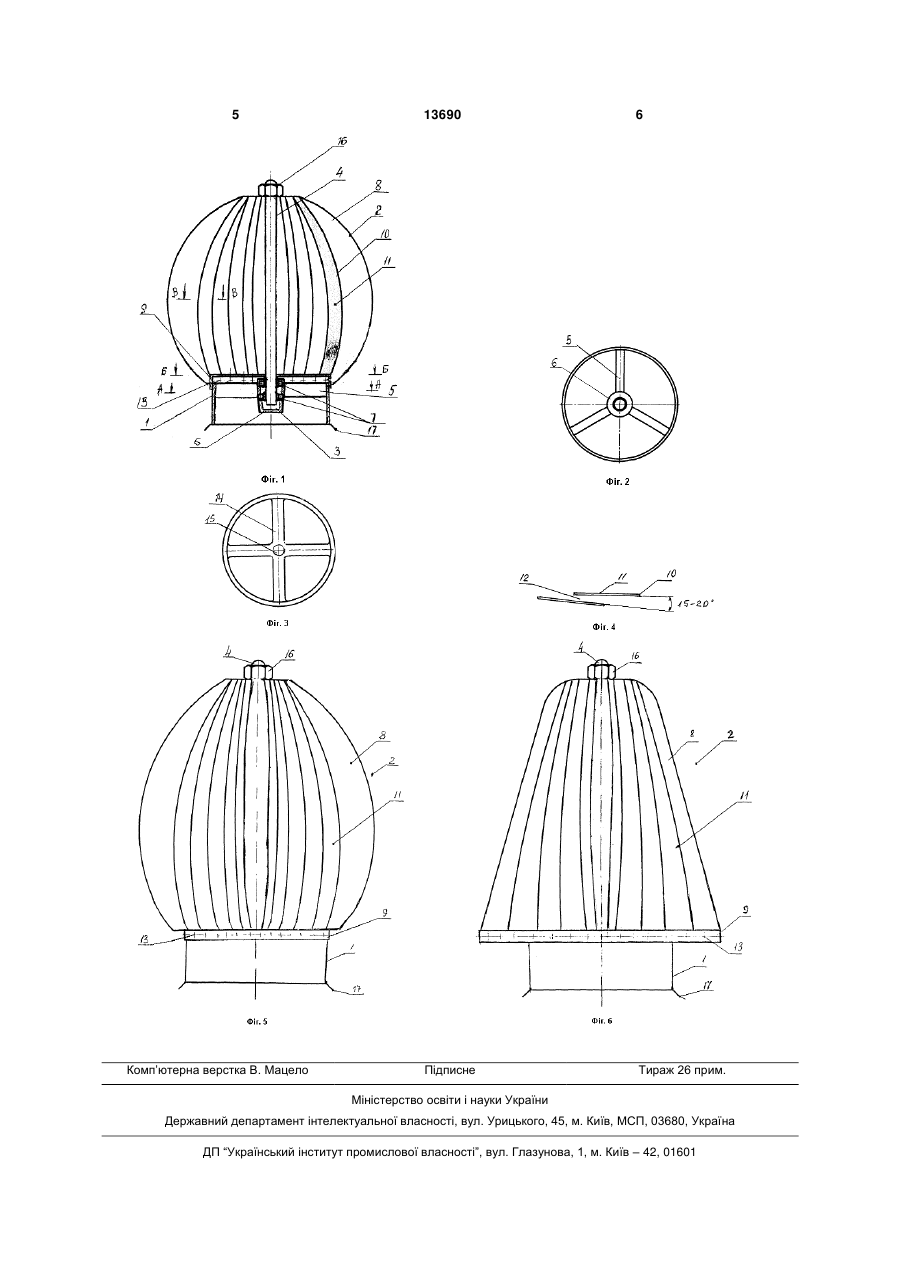

1. Пристрій витяжної вентиляції, що містить повітровід, встановлену над ним обичайку, вертикальну вісь та механізм повороту обичайки навколо осі, який відрізняється тим, що обичайка виконана у вигляді тіла обертання, утвореного з ребер рівномірно розташованих з накладанням одна на одну пластин, нижні кінці яких закріплені на поясі, а механізм повороту обичайки навколо вертикальної осі включає хрестовину, жорстко закріплену у повітроводі та оснащену втулкою з підшипниками, в які вставлена вісь. 3 13690 4 через вільну верхню частину коліна. Для створенна Фіг.2 - переріз А-А Фіг.1; ня більш сильного розрядження та, як наслідок, на Фіг.3 - переріз Б-Б на Фіг.1; збільшення тяги, треба створити умови, при яких на Фіг.4 - переріз В-В на Фіг.1; виникає різке зривання повітряного потоку на крона Фіг.5 - загальний вигляд пристрою витяжної мці вихідного перерізу коліна. Для цього коліно вентиляції у розрізі з виконанням тіла обертання у повинно бути розташоване по осі дії вітру, для вигляді параболи; чого коліно оснащене крилами, які надають йому на Фіг.6 - загальний вигляд пристрою витяжної якості флюгера. вентиляції у розрізі з виконанням тіла обертання у Недоліком наведеного пристрою є його громівигляді усіченого конусу. здкість та перевантаженість його конструкції велиПристрій витяжної вентиляції містить повітрокою кількістю елементів таких як розпірки та крила, від 1, встановлену над ним обичайку 2 та механізм що створює великий зовнішній і внутрішній опір повороту 3 обичайки навколо вертикальної осі 4. пристрою. При цьому зовнішній опір обумовлений Повітровід 1 виконаний циліндричною формою формою обичайки, яка не дозволяє миттєво реаз нержавіючої сталі. У верхній частині повітроводу гувати на змінювання напрямку вітру. Все це різко 1 жорстко закріплена хрестовина 5 (Фіг.2), у центрі збільшує аеродинамічні втрати у конструкції, що якої запресована втулка 6, в якій у підшипниках 7 приводить до зниження продуктивності пристрою, установлена ось 4. наслідком чого є неможливість досконально очисНа ось 4 насаджена обичайка 2, яка складатити повітря у приміщенні. ється з верхньої частини 8, виконаної у вигляді Задачею корисної моделі є удосконалення тіла обертання, та нижньої частини 9 циліндричної пристрою витяжної вентиляції, в якому шляхом форми, яка є поясом обичайки. Обичайка 2 може зміни конструкції і форми обичайки та механізму її бути виконана або у вигляді сфери (Фіг.1), або у повороту досягають усунення аеродинамічних вигляді параболи (Фіг.5), або у вигляді усіченого опорів і перерозподіл повітряних потоків, чим збіконусу (Фіг.6). Тіло обертання утворене з ребер 10 льшують продуктивність пристрою та відповідно рівномірно розташованих з накладанням одна на поліпшують очищення повітря в приміщенні. одну пластин 11. Пластини 11 отримують шляхом Поставлена задача вирішується тим, що у розрізання тонколистової сталі відповідної конфіпристрої витяжної вентиляції, що містить повітрогурації по дузі до уявного її центра. Нижні кінці від, встановлену над ним обичайку, вертикальну пластин 11 заклепками закріплені на поясі 9. Плавісь та механізм повороту обичайки навколо осі, стини 11 відігнуті від поверхні сфери на кут 15-20° згідно корисної моделі, обичайка виконана у ви(Фіг.4). Між пластинами 11 утворюються щілини гляді тіла обертання, утвореного з ребер рівномір12. но розташованих з накладанням одна на одну Усередині обичайки 2 на верхній частині пояса пластин, нижні кінці яких закріплені на поясі, а ме9 у радіальному напрямку заклепками 13 жорстко ханізм повороту обичайки навколо вертикальної закріплені ребра 14, на пересіченні яких виконаний осі включає хрестовину, жорстко закріплену у повіотвір 15, через який проходить ось 4 (Фіг.3). Таким троводі та оснащену втулкою з підшипниками, в які чином, ребра 14, з одного боку, є ребрами жорствставлена ось. кості для обичайки 2, а, з другого боку, - виконують Виконання обичайки у вигляді тіла обертання, роль напрямних для осі 4. утвореного з ребер пластин, створює щілини по На ось 4 зверху навернена гайка 16. периметру обичайки, які сприяють тому, що порив Пристрій має прямокутну основу 17. вітру будь-якого напрямку у будь-якому положенні Пристрій витяжної вентиляції працює так. обичайки зриває повітряний потік на кромці виходу Під час виникнення вітрового навантаження зі щілин між пластинами. Це створює сильне розобичайка 2 повертається навколо осі 4. При обтірідження та, як наслідок збільшення тяги, що приканні пристрою повітряним потоком створюється водить до збільшення продуктивності пристрою, ежекційний ефект, в результаті чого повітря виданаслідком чого є можливість досконально очистиляється з приміщення через повітровід 1 і щілини ти повітря у приміщенні. 13 обичайки 2. Повітряний потік, який видаляється За тіло обертання може бути обрана або сфез приміщення, виходить з повітроводу 1 і прохора, або парабола, або зрізаний конус, а пластини дить у щілинах 13 між пластинами 11, які створюможуть бути рівномірно розташовані групами по 2ють додаткове навантаження на обичайку у вигля3 ребра. ді завихрення. Таким чином, обичайка 2, маючи Тіло обертання виконане шляхом розрізування вітрове навантаження, додатково отримує навантонколистової сталі відповідної конфігурації по таження повітряного потоку з приміщення, насліддузі до уявного її центра на пластини, які вільними ком чого є прискорення обертання обичайки 2 і, кінцями закріплені за допомогою заклепок до появідповідно, збільшення продуктивності пристрою, са, а пластини відігнуті від поверхні сфери на кут а тому поліпшення очищення повітря в приміщен15-20°. ні. Суть корисної моделі пояснюється кресленПри цьому опір виходу повітроводу для прохоням, де зображені: ду витяжного повітря мінімальний, що дозволяє на Фіг.1 - загальний вигляд пристрою витяжної збільшити діапазон температур внутрішнього і вентиляції у вертикальному розрізі з виконанням зовнішнього повітря, а тому дозволяє використотіла обертання у вигляді сфери; вувати пристрій у безвітряну погоду. 5 Комп’ютерна верстка В. Мацело 13690 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
