Пристрій вентиляції

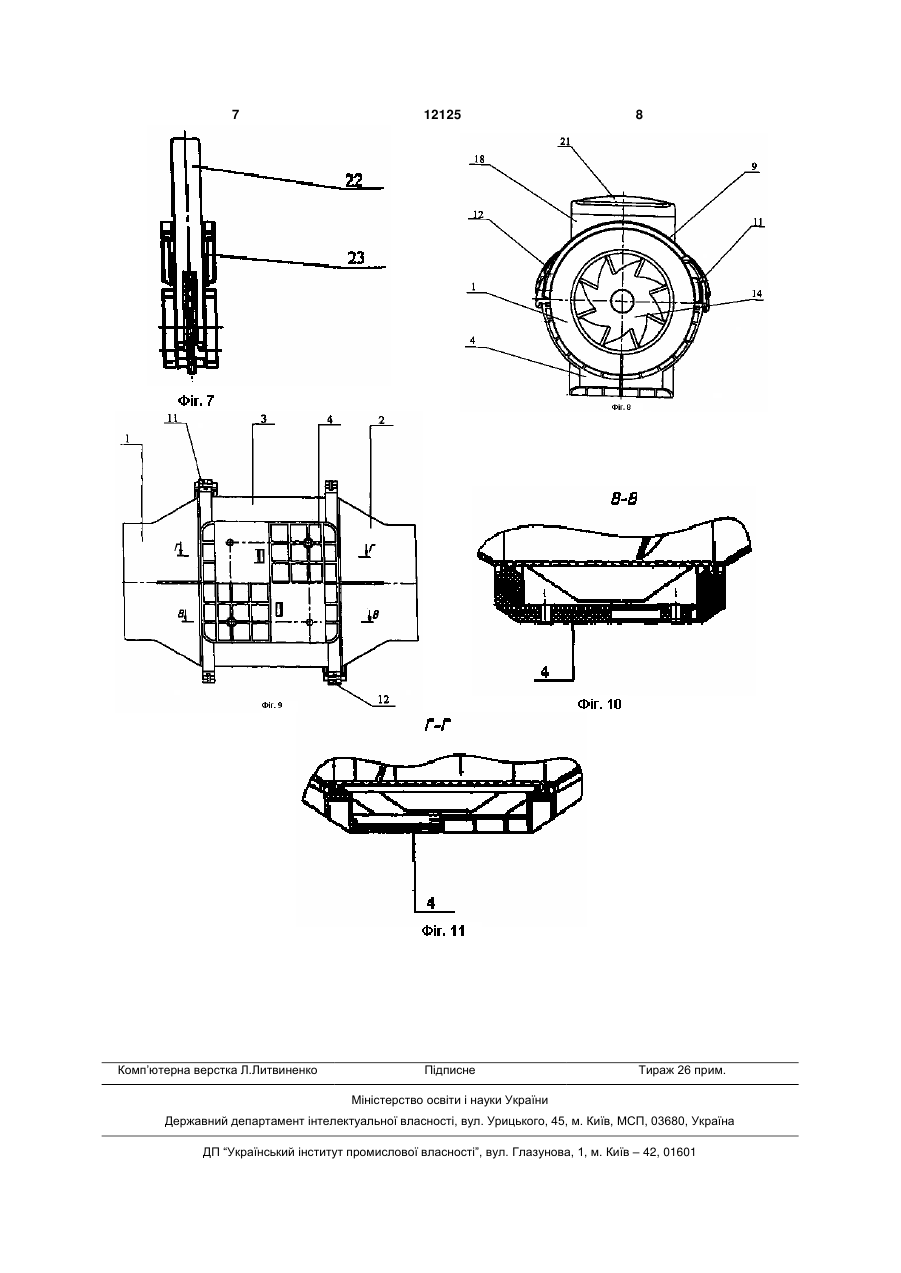

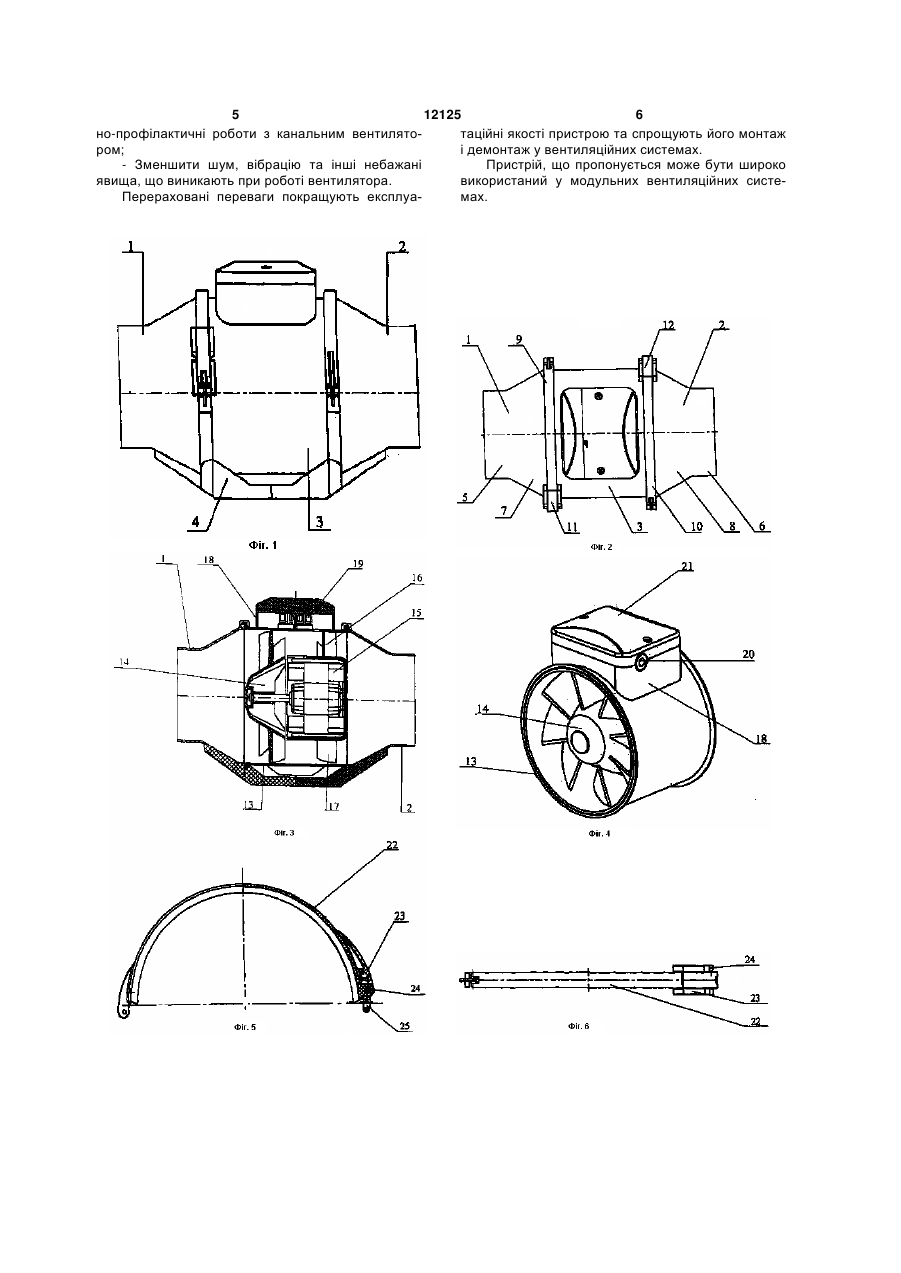

1. Пристрій вентиляції, що містить впускний і випускний патрубки, між якими змонтований канальний вентилятор, який містить радіальне робоче колесо з приводом, який відрізняється тим, що канальний вентилятор виконаний з можливістю його знімання та встановлення у пристрій без демонтажу всього пристрою з системи повітроводів. 2. Пристрій за п. 1, який відрізняється тим, що впускний і випускний патрубки виконані лійкоподібними, при цьому кожний патрубок має вузьку і 3 12125 4 ускладнює монтаж, демонтаж, профілактику та ного патрубка; інші ремонтні роботи з вентилятором пристрою, на Фіг.9 - вид пристрою знизу; який жорстко встановлений у систему повітровона Фіг.10 - перетин В-В Фіг.9; дів. на Фіг.11 - перетин Г-Г Фіг.9. Окрім цього, на виході пристрою відсутні засоПристрій містить (Фіг.1) впускний 1 та випускби, які вирівнюють повітряний потік після вентиляний 2 патрубки, між якими змонтований з'ємний тора, що призводить до турбулентності повітряноканальний вентилятор 3. го потоку та збільшення динамічного опору Патрубки 1 та 2 з'єднані між собою зовнішнім пристрою. кріпильним кронштейном 4, що служить для закріВсе це погіршує експлуатаційні якості приплення всього пристрою між повітроводами венстрою та ускладнює його монтаж і демонтаж у ветиляційної системи (система на кресленнях не нтиляційних системах. показана). В основу корисної моделі поставлена задача Впускний 1 та випускний 2 патрубки (Фіг.2-3) створення пристрою вентиляції з покращеними виконані лійкоподібними, при цьому кожний патруексплуатаційними параметрами, шляхом зміни бок має вузьку 5 та 6 і широку 7 та 8 частини. Вуйого конструкції, що підвищує експлуатаційні якосзькі частини 5 та 6 цих патрубків виконані з можті та спрощує його монтаж і демонтаж. ливістю їхнього жорсткого з'єднання із Рішення цієї задачі досягається тим, що у приповітроводами вентиляційної системи. Широкі часстрої вентиляції, що містить впускний і випускний тини 7 та 8 - виконані з можливістю їхнього роз'ємпатрубки, між якими змонтований канальний венного з'єднання з корпусом канального вентилятора тилятор, який має радіальне робоче колесо з при3 за допомогою двох хомутів 9 та 10 з заскочками водом, згідно корисної моделі, канальний вентилязамків 11 та 12. тор виконаний із можливістю його знімання та Канальний вентилятор 3 має (Фіг.3) корпус 13, встановлення у пристрій без демонтажу всього всередині якого змонтоване радіальне робоче копристрою з системи повітроводів. лесо 14 з приводом 15, який закріплений у кріпиКрім того, впускний і випускний патрубки викольному кронштейні 16. Крім того, всередині корпунані лійкоподібними, при цьому кожний патрубок са 13 змонтований випрямляч повітряного потоку, має вузьку і широку частини, вузькі частини цих який виконаний у вигляді пластин 17. патрубків виконані з можливістю їхнього жорсткого Зовні корпуса 13 змонтована монтажна коробз'єднання із повітроводами, а широкі частини ка 18, всередині якої розміщена клемна колодка виконані з можливістю їхнього роз'ємного з'єднан19, яка служить для підключення приводу до меня з корпусом канального вентилятора, при цьому режі живлення та герметизуюча прохідна втулка впускний і випускний патрубки з'єднані між собою 20 (Фіг.4), через яку вводиться електричний казовнішнім кріпильним кронштейном. бель живлення. Всі елементи монтажної коробки При цьому пристрій має кріпильні хомути з за18 закриваються запобіжною кришкою 21. скочками замків для знімання та встановлення Хомут 9 (Фіг.5-7) складається із захоплюючого канального вентилятора у пристрій без демонтажу півкільця 22 та заскочки замка 11, що включає в всього пристрою з системи повітроводів. собі ручку 23, ось 24 і скобу 25. Хомут 10 виконаТакож пристрій має випрямляч повітряного поний ідентичним хомуту 9. току, який встановлено всередині корпусу канальРобота пристрою вентиляції здійснюється таного вентилятора між радіальним робочим колеким чином. сом і випускним патрубком, при цьому випрямляч Пристрій 15 (Фіг.3) приводить в обертання ровиконаний у вигляді пластин. боче колесо 14, яке через впускний патрубок 1 Сукупність цих ознак дозволяє знімати і встаздійснює забір повітря. Повітря з підвищеним тисновлювати канальний вентилятор без демонтажу ком виходить з пристрою через випускний патрувсього пристрою з системи повітроводу, що значно бок 2. спрощує монтаж, демонтаж та інші ремонтноЗавдяки пластинам 17 повітряний потік перед профілактичні роботи з вентилятором і пристроєм випускним патрубком 2 має постійне рівномірне в цілому. витікання, що сприятливо відбивається на роботі Завдяки випрямлячу повітряного потоку, сам пристрою в цілому. Зменшується шум, вібрація та повітряний потік після вентилятора має постійне інші небажані явища, що виникають при роботі рівномірне витікання, що сприятливо виявляється вентилятора. на роботі приладу в цілому. Зменшується шум, Для зняття канального вентилятора 3 (Фіг.2) з вібрація та інші небажані явища, які виникають при системи повітроводів та з пристрою заскочки замроботі вентилятору. ків 11 та 12 відкриваються і хомути 9 та 10 підійСуттєвість корисної моделі пояснюється кресмаються вгору, визволяючи, таким чином, канальленнями, де: ний вентилятор 3 від його закріплення у пристрою. на Фіг.1 - зображений пристрій спереду; Для установки канального вентилятора 3 у на Фіг.2 - пристрій зверху; пристрій процес проводиться у зворотному порядна Фіг.3 - перетин пристрою; ку. на Фіг.4 - канальний вентилятор, знятий з приКорисна модель, як вона описана вище, дострою; зволяє: на Фіг.5 - конструкція хомута, вид збоку; - Зняти та встановити канальний вентилятор у на Фіг.6 - хомут зверху; пристрій без демонтажу всього пристрою з систена Фіг.7 - хомут спереду; ми повітроводів; на Фіг.8 - вид пристрою збоку зі сторони впуск- Спростити монтаж, демонтаж та інші ремонт 5 12125 6 но-профілактичні роботи з канальним вентилятотаційні якості пристрою та спрощують його монтаж ром; і демонтаж у вентиляційних системах. - Зменшити шум, вібрацію та інші небажані Пристрій, що пропонується може бути широко явища, що виникають при роботі вентилятора. використаний у модульних вентиляційних систеПерераховані переваги покращують експлуамах. 7 Комп’ютерна верстка Л.Литвиненко 12125 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
