Лабіринтово-лункове ущільнення
Номер патенту: 13957
Опубліковано: 17.04.2006
Автори: МАРЦИНКОВСЬКИЙ ВАСИЛЬ СІГІЗМУНДОВИЧ, Овсейко Ігор Вікторович
Формула / Реферат
1. Лабіринтово-лункове ущільнення, що містить камери гальмування у вигляді рядів серпоподібних лунок, розділених перемичками та розміщених у сусідніх рядах зі зміщенням по колу, яке відрізняється тим, що серпоподібні лунки виконано із заниженням відносно ущільнювальної поверхні.
2. Лабіринтово-лункове ущільнення за п. 1, яке відрізняється тим, що серпоподібні лунки виконано прямими.
3. Лабіринтово-лункове ущільнення за п. 1, яке відрізняється тим, що серпоподібні лунки виконано нахиленими.
4. Лабіринтово-лункове ущільнення за п. 1, яке відрізняється тим, що серпоподібні лунки виконано гвинтовими.
Текст

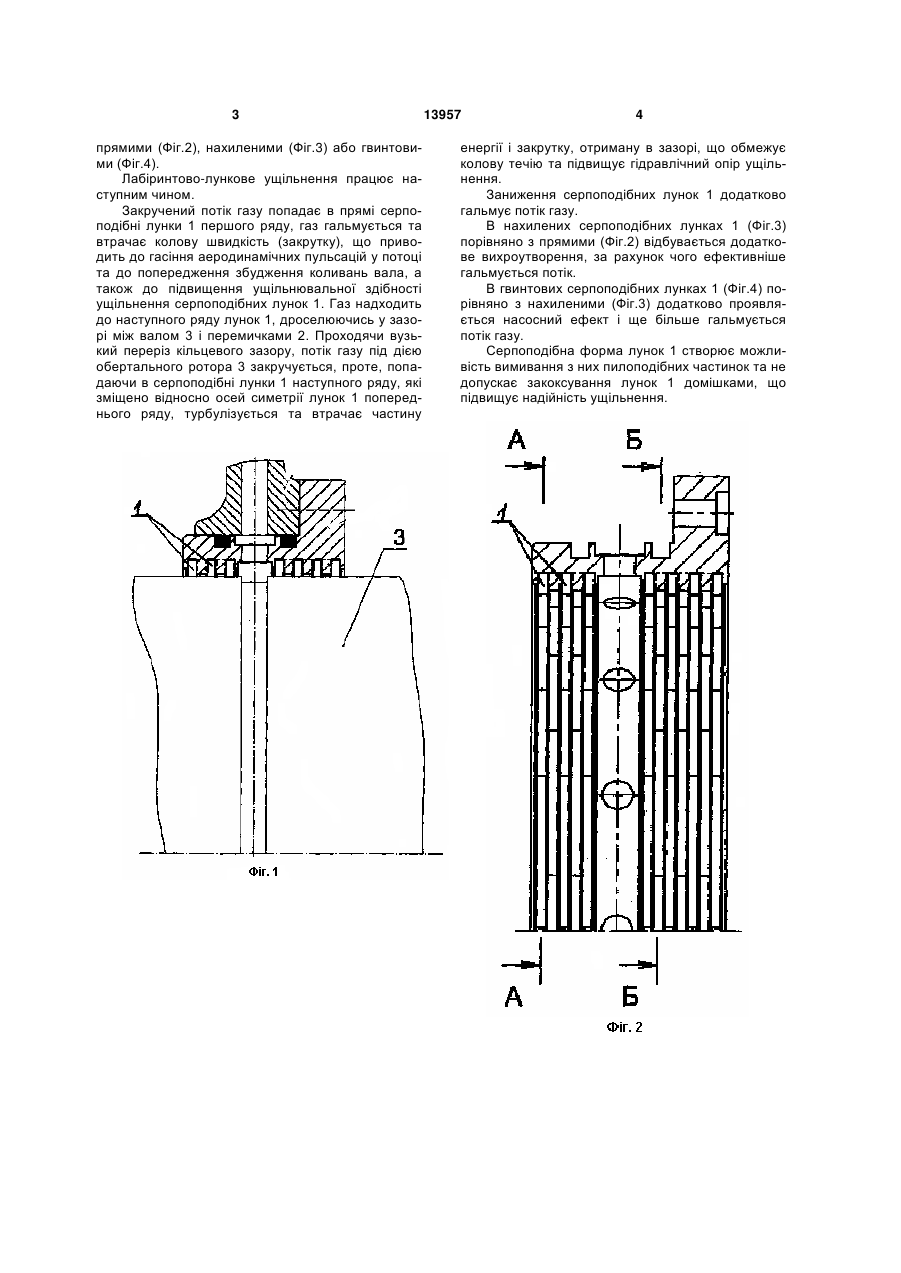

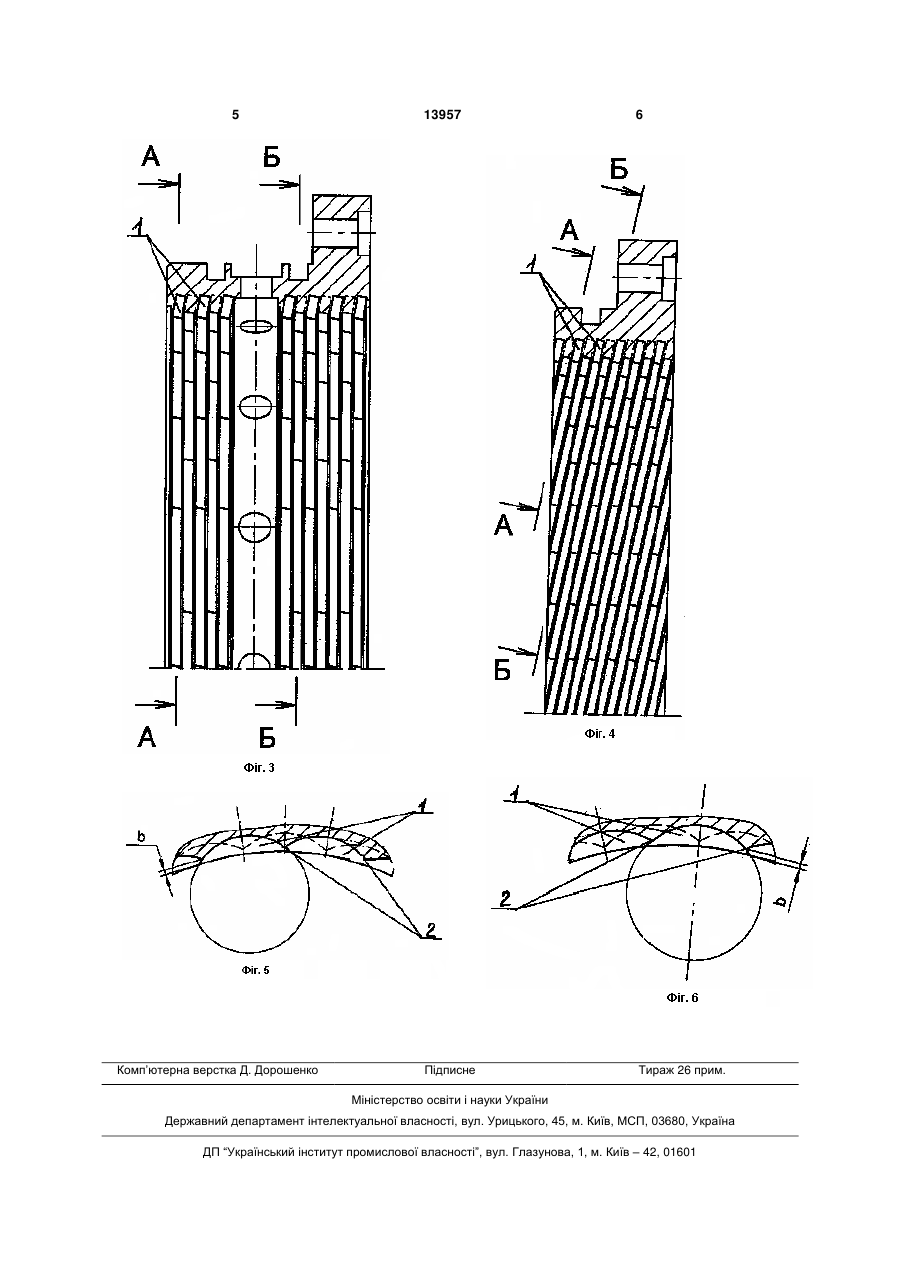

1. Лабіринтово-лункове ущільнення, що містить камери гальмування у вигляді рядів серпоподібних лунок, розділених перемичками та розміщених у сусідніх рядах зі зміщенням по колу, яке відрізняється тим, що серпоподібні лунки вико 3 прямими (Фіг.2), нахиленими (Фіг.3) або гвинтовими (Фіг.4). Лабіринтово-лункове ущільнення працює наступним чином. Закручений потік газу попадає в прямі серпоподібні лунки 1 першого ряду, газ гальмується та втрачає колову швидкість (закрутку), що приводить до гасіння аеродинамічних пульсацій у потоці та до попередження збудження коливань вала, а також до підвищення ущільнювальної здібності ущільнення серпоподібних лунок 1. Газ надходить до наступного ряду лунок 1, дроселюючись у зазорі між валом 3 і перемичками 2. Проходячи вузький переріз кільцевого зазору, потік газу під дією обертального ротора 3 закручується, проте, попадаючи в серпоподібні лунки 1 наступного ряду, які зміщено відносно осей симетрії лунок 1 попереднього ряду, турбулізується та втрачає частину 13957 4 енергії і закрутку, отриману в зазорі, що обмежує колову течію та підвищує гідравлічний опір ущільнення. Заниження серпоподібних лунок 1 додатково гальмує потік газу. В нахилених серпоподібних лунках 1 (Фіг.3) порівняно з прямими (Фіг.2) відбувається додаткове вихроутворення, за рахунок чого ефективніше гальмується потік. В гвинтових серпоподібних лунках 1 (Фіг.4) порівняно з нахиленими (Фіг.3) додатково проявляється насосний ефект і ще більше гальмується потік газу. Серпоподібна форма лунок 1 створює можливість вимивання з них пилоподібних частинок та не допускає закоксування лунок 1 домішками, що підвищує надійність ущільнення. 5 Комп’ютерна верстка Д. Дорошенко 13957 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLabyrinth-socket seal
Автори англійськоюMartsynkovskyi Vasyl' Sihizmundovych, Ovseiko Ihor Viktorovych
Назва патенту російськоюЛабиринтно-луночное уплотнение
Автори російськоюМарцинковский Василий Сигизмундович, Овсейко Игорь Викторович
МПК / Мітки
МПК: F04D 29/08
Мітки: лабіринтово-лункове, ущільнення
