Ущільнення поршневого штока компресора

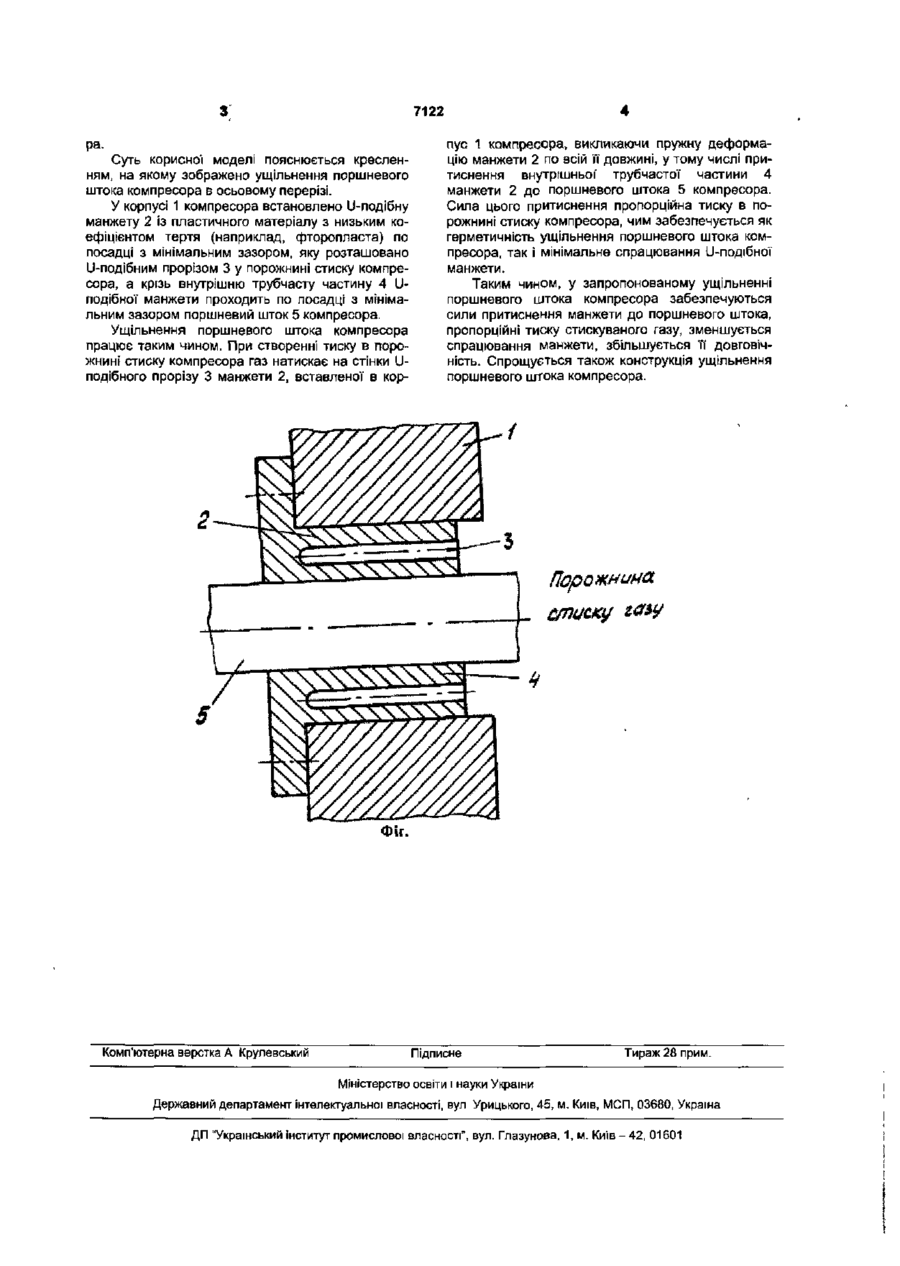

Ущільнення поршневого штока компресора, що містить корпус, U-подібну манжету, пристрій для регулювання ущільнення у вигляді спеціального конічного розпірного кільця, яке відрізняєть ся тим, що U-подібну манжету, яку виготовлено з пластичного матеріалу з низьким коефіцієнтом тертя, наприклад фторопласта, закріплено безпосередньо в корпусі компресора, пристрій для регулювання ущільнення виконано шляхом розташування U-подібноі манжети її прорізом у порожнині стиску компресора, причому внутрішня трубчаста частина U-подібної манжети з поршневим штоком компресора і зовнішня трубчаста частина Uподібної манжети з корпусом компресора з'єднані по посадці з мінімальним зазором. Корисна модель відноситься до компресоробудування і може бути використана для ущільнення поршневого штока компресора з метою запобігання прориву стиснутого газу між поршневим штоком і корпусом компресора. Відомо ущільнення поршневого штока компресора, що містить корпус, U-подібну манжету, пристрій для регулювання ущільнення у вигляді спеціального конічного розпірного кільця [див. Компрессорные и насосные установки /Л С. Скворцов, В А. Рачицкий, В.Б. Ровенский. - М: Машиностроение, 1988 - 264 с., с. 137]. Це ущільнення поршневого штока компресора обрано за прототип. Недоліком відомого пристрою є недостатня ефективність його роботи через нераціональне використання пружних властивостей U-подібноі манжети, щільність прилягання якої до поршневого штока постійна і абсолютно не залежить від тиску стискуваного газу. Довільне розклинення манжети спеціальним конічним розпірним кільцем не може гарантувати достатньої сили притиснення манжети до поршневого штока, або може привести до невиправданого збільшення цих сил, до інтенсивного спрацювання манжети і швидкого виходу її з ладу. В основу корисної моделі поставлено задачу забезпечення сил притиснення U-подібної манжети до поршневого штока, величина яких у будьякий момент часу пропорційна тиску стискуваного газу, зменшення спрацювання манжети, збільшен ня її довговічності, спрощення конструкції ущільнення поршневого штока компресора Поставлена задача досягається тим, що в ущільненні поршневого штока компресора, що містить корпус, U-подІбну манжету, пристрій для регулювання ущільнення у вигляді спеціального конічного розпірного кільця, відповідно до корисної моделі, U-подібну манжету, яку виготовлено з пластичного матеріалу з низьким коефіцієнтом тертя (наприклад, фторопласта), закріплено безпосередньо в корпусі компресора, пристрій для регулювання ущільнення виконано шляхом розташування U-подібної манжети її прорізом у порожнині стиску компресора, причому внутрішня трубчаста частина U-подібної манжети з поршневим штоком компресора і зовнішня трубчаста частина U-подібної манжети з корпусом компресора з'єднані по посадці з мінімальним зазором. Завдяки тому, що U-подібну манжету закріплено безпосередньо в корпусі компресора, при цьому її розташовано U-подібним прорізом у порожнині стиску компресора, утворюючи з'єднання з поршневим штоком і корпусом компресора по посадці з мінімальним зазором, забезпечується раціональне використання пружних властивостей Uподібної манжети, мінімальне її спрацювання і збільшення її довговічності, оскільки при такому розташуванні U-подібної манжети сила н притиснення до поршневого штока пропорційна тиску стискуваного газу До того ж, спрощується конструкція ущільнення поршневого штока компресо см CM 7122 pa. Суть корисної моделі пояснюється кресленням, на якому зображено ущільнення поршневого штока компресора в осьовому перерізі. У корпусі 1 компресора встановлено U-подібну манжету 2 із пластичного матеріалу з низьким коефіцієнтом тертя (наприклад, фторопласта) по посадці з мінімальним зазором, яку розташовано U-подібним прорізом 3 у порожнині стиску компресора, а крізь внутрішню трубчасту частину 4 Uподібної манжети проходить по посадці з мінімальним зазором поршневий шток 5 компресора. Ущільнення поршневого штока компресора працює таким чином. При створенні тиску в порожнині стиску компресора газ натискає на стінки Uподібного прорізу 3 манжети 2, вставленої в кор пус 1 компресора, викликаючи пружну деформацію манжети 2 по всій її довжині, у тому числі притиснення внутрішньої' трубчастої частини 4 манжети 2 до поршневого штока 5 компресора. Сила цього притиснення пропорційна тиску в порожнині стиску компресора, чим забезпечується як герметичність ущільнення поршневого штока компресора, так і мінімальне спрацювання U-подібноїманжети. Таким чином, у запропонованому ущільненні поршневого иітока компресора забезпечуються сили притиснення манжети до поршневого штока, пропорційні тиску стискуваного газу, зменшується спрацювання манжети, збільшується Ті довговічність. Спрощується також конструкція ущільнення поршневого штока компресора. Порожнина _ стиску Фіг. Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
