Універсальна промислова установка для очищення вод з різноманітними видами та ступенями забруднення

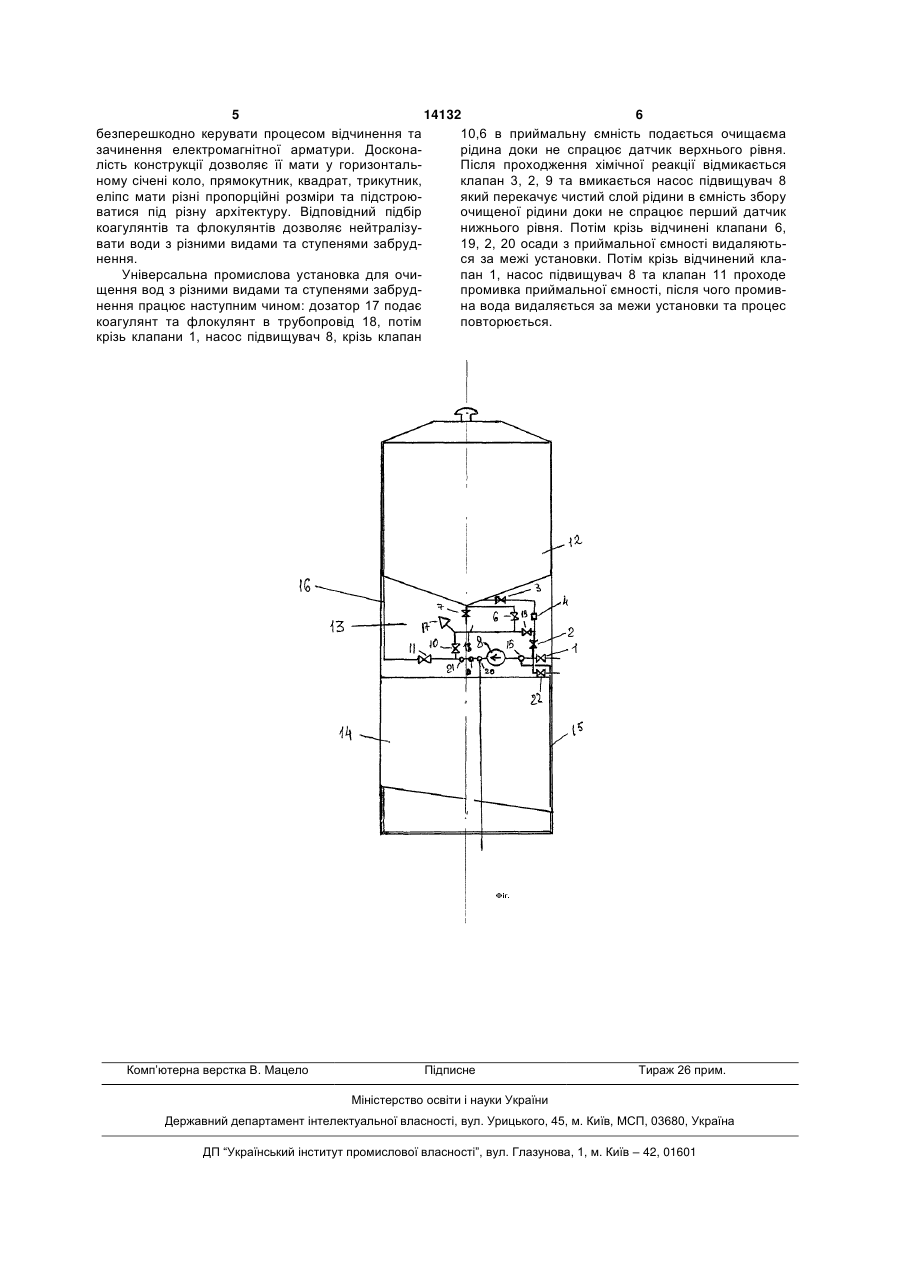

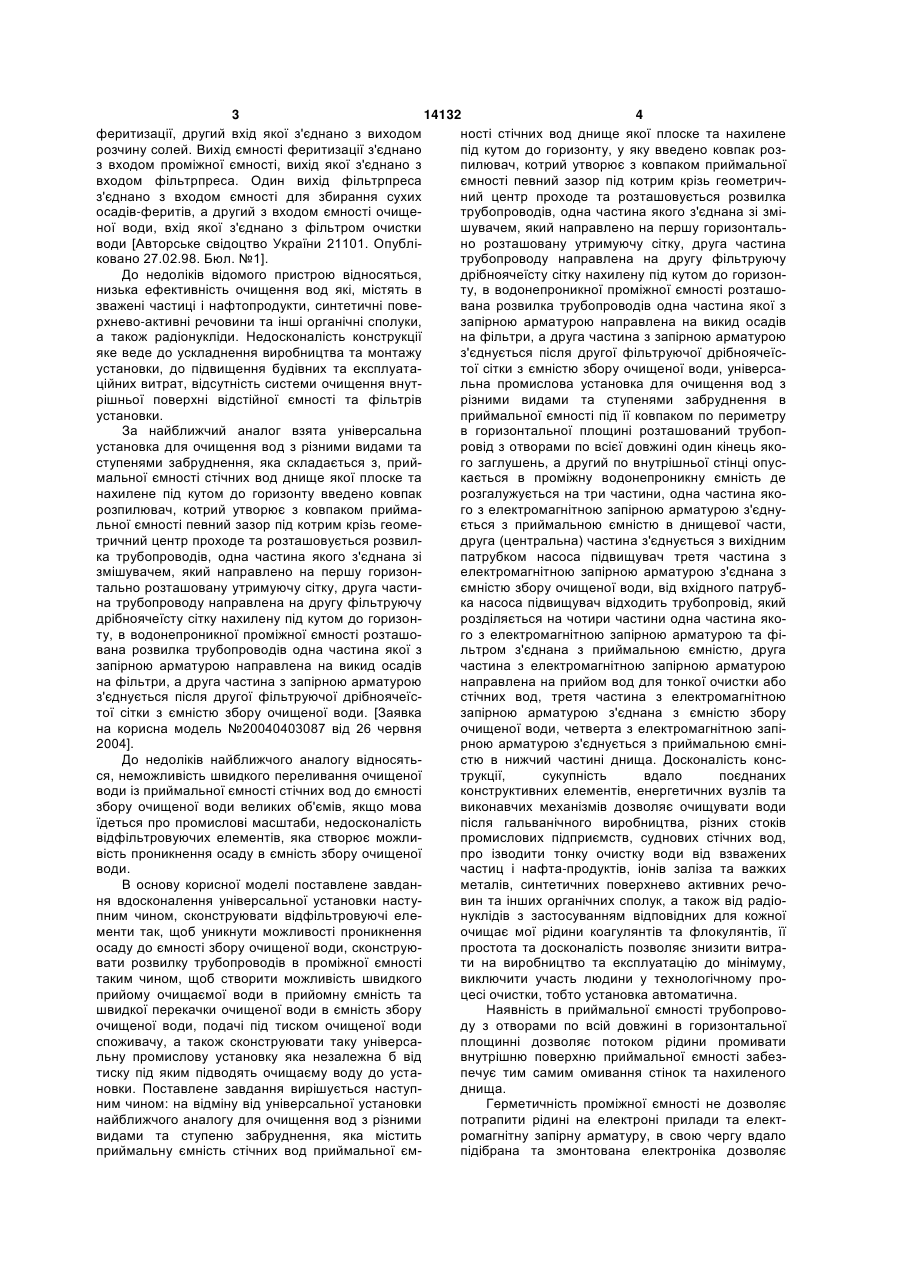

1. Універсальна промислова установка для очищення вод з різними видами та ступенями забруднення, яка складається з приймальної ємності вод для тонкого очищення або стічних вод та ємності збору очищеної води, розділених проміжною водонепроникною ємністю, в якій розташовані розвилки трубопроводів з електромагнітною запірною арматурою, пристрої керування електромагнітною запірною арматурою та контролю процесу очищення, яка відрізняється тим, що в приймальній ємності розташовано два датчики нижнього та один верхнього рівня, днище приймальної ємності має форму перевернутої єгипетської піраміди, під ковпаком приймальної ємності по периметру в горизонтальній площині розташовано трубопровід з отворами по всієї довжині, один кінець якого заглушений, а другий по внутрішній стінці опускається в проміжну водонепроникну ємність, де розгалужується на три частини, одна частина якого з електромагнітною запірною арматурою з'єднується з приймальною ємністю у днищевій частині, друга центральна частина з електромагнітною запірною арматурою з'єднується з вихідним патрубком насоса підвищувача, третя частина з електромагнітною запірною арматурою з'єднана з ємністю збору очищеної води, від вхідного патрубка насоса підвищувача відходить трубопровід, який розділяється на чотири частини, U 2 (11) 1 3 14132 4 феритизації, другий вхід якої з'єднано з виходом ності стічних вод днище якої плоске та нахилене розчину солей. Вихід ємності феритизації з'єднано під кутом до горизонту, у яку введено ковпак розз входом проміжної ємності, вихід якої з'єднано з пилювач, котрий утворює з ковпаком приймальної входом фільтрпреса. Один вихід фільтрпреса ємності певний зазор під котрим крізь геометричз'єднано з входом ємності для збирання сухих ний центр проходе та розташовується розвилка осадів-феритів, а другий з входом ємності очищетрубопроводів, одна частина якого з'єднана зі зміної води, вхід якої з'єднано з фільтром очистки шувачем, який направлено на першу горизонтальводи [Авторське свідоцтво України 21101. Опубліно розташовану утримуючу сітку, друга частина ковано 27.02.98. Бюл. №1]. трубопроводу направлена на другу фільтруючу До недоліків відомого пристрою відносяться, дрібноячеїсту сітку нахилену під кутом до горизоннизька ефективність очищення вод які, містять в ту, в водонепроникної проміжної ємності розташозважені частиці і нафтопродукти, синтетичні повевана розвилка трубопроводів одна частина якої з рхнево-активні речовини та інші органічні сполуки, запірною арматурою направлена на викид осадів а також радіонукліди. Недосконалість конструкції на фільтри, а друга частина з запірною арматурою яке веде до ускладнення виробництва та монтажу з'єднується після другої фільтруючої дрібноячеїсустановки, до підвищення будівних та експлуататої сітки з ємністю збору очищеної води, універсаційних витрат, відсутність системи очищення внутльна промислова установка для очищення вод з рішньої поверхні відстійної ємності та фільтрів різними видами та ступенями забруднення в установки. приймальної ємності під її ковпаком по периметру За найближчий аналог взята універсальна в горизонтальної площині розташований трубопустановка для очищення вод з різними видами та ровід з отворами по всієї довжині один кінець якоступенями забруднення, яка складається з, прийго заглушень, а другий по внутрішньої стінці опусмальної ємності стічних вод днище якої плоске та кається в проміжну водонепроникну ємність де нахилене під кутом до горизонту введено ковпак розгалужується на три частини, одна частина якорозпилювач, котрий утворює з ковпаком приймаго з електромагнітною запірною арматурою з'єднульної ємності певний зазор під котрим крізь геомеється з приймальною ємністю в днищевої части, тричний центр проходе та розташовується розвилдруга (центральна) частина з'єднується з вихідним ка трубопроводів, одна частина якого з'єднана зі патрубком насоса підвищувач третя частина з змішувачем, який направлено на першу горизонелектромагнітною запірною арматурою з'єднана з тально розташовану утримуючу сітку, друга частиємністю збору очищеної води, від вхідного патрубна трубопроводу направлена на другу фільтруючу ка насоса підвищувач відходить трубопровід, який дрібноячеїсту сітку нахилену під кутом до горизонрозділяється на чотири частини одна частина якоту, в водонепроникної проміжної ємності розташого з електромагнітною запірною арматурою та фівана розвилка трубопроводів одна частина якої з льтром з'єднана з приймальною ємністю, друга запірною арматурою направлена на викид осадів частина з електромагнітною запірною арматурою на фільтри, а друга частина з запірною арматурою направлена на прийом вод для тонкої очистки або з'єднується після другої фільтруючої дрібноячеїсстічних вод, третя частина з електромагнітною тої сітки з ємністю збору очищеної води. [Заявка запірною арматурою з'єднана з ємністю збору на корисна модель №20040403087 від 26 червня очищеної води, четверта з електромагнітною запі2004]. рною арматурою з'єднується з приймальною ємніДо недоліків найближчого аналогу відносятьстю в нижчий частині днища. Досконалість консся, неможливість швидкого переливання очищеної трукції, сукупність вдало поєднаних води із приймальної ємності стічних вод до ємності конструктивних елементів, енергетичних вузлів та збору очищеної води великих об'ємів, якщо мова виконавчих механізмів дозволяє очищувати води їдеться про промислові масштаби, недосконалість після гальванічного виробництва, різних стоків відфільтровуючих елементів, яка створює можлипромислових підприємств, суднових стічних вод, вість проникнення осаду в ємність збору очищеної про ізводити тонку очистку води від взважених води. частиц і нафта-продуктів, іонів заліза та важких В основу корисної моделі поставлене завданметалів, синтетичних поверхнево активних речоня вдосконалення універсальної установки настувин та інших органічних сполук, а також від радіопним чином, сконструювати відфільтровуючі еленуклідів з застосуванням відповідних для кожної менти так, щоб уникнути можливості проникнення очищає мої рідини коагулянтів та флокулянтів, її осаду до ємності збору очищеної води, сконструюпростота та досконалість позволяє знизити витравати розвилку трубопроводів в проміжної ємності ти на виробництво та експлуатацію до мінімуму, таким чином, щоб створити можливість швидкого виключити участь людини у технологічному проприйому очищаємої води в прийомну ємність та цесі очистки, тобто установка автоматична. швидкої перекачки очищеної води в ємність збору Наявність в приймальної ємності трубопровоочищеної води, подачі під тиском очищеної води ду з отворами по всій довжині в горизонтальної споживачу, а також сконструювати таку універсаплощинні дозволяє потоком рідини промивати льну промислову установку яка незалежна б від внутрішню поверхню приймальної ємності забезтиску під яким підводять очищаєму воду до устапечує тим самим омивання стінок та нахиленого новки. Поставлене завдання вирішується наступднища. ним чином: на відміну від універсальної установки Герметичність проміжної ємності не дозволяє найближчого аналогу для очищення вод з різними потрапити рідині на електроні прилади та електвидами та ступеню забруднення, яка містить ромагнітну запірну арматуру, в свою чергу вдало приймальну ємність стічних вод приймальної ємпідібрана та змонтована електроніка дозволяє 5 14132 6 безперешкодно керувати процесом відчинення та 10,6 в приймальну ємність подається очищаєма зачинення електромагнітної арматури. Досконарідина доки не спрацює датчик верхнього рівня. лість конструкції дозволяє її мати у горизонтальПісля проходження хімічної реакції відмикається ному січені коло, прямокутник, квадрат, трикутник, клапан 3, 2, 9 та вмикається насос підвищувач 8 еліпс мати різні пропорційні розміри та підстроюякий перекачує чистий слой рідини в ємність збору ватися під різну архітектуру. Відповідний підбір очищеної рідини доки не спрацює перший датчик коагулянтів та флокулянтів дозволяє нейтралізунижнього рівня. Потім крізь відчинені клапани 6, вати води з різними видами та ступенями забруд19, 2, 20 осади з приймальної ємності видаляютьнення. ся за межі установки. Потім крізь відчинений клаУніверсальна промислова установка для очипан 1, насос підвищувач 8 та клапан 11 проходе щення вод з різними видами та ступенями забрудпромивка приймальної ємності, після чого промивнення працює наступним чином: дозатор 17 подає на вода видаляється за межи установки та процес коагулянт та флокулянт в трубопровід 18, потім повторюється. крізь клапани 1, насос підвищувач 8, крізь клапан Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
