Пристрій для фільтрування і очищення водно-спиртових сумішей

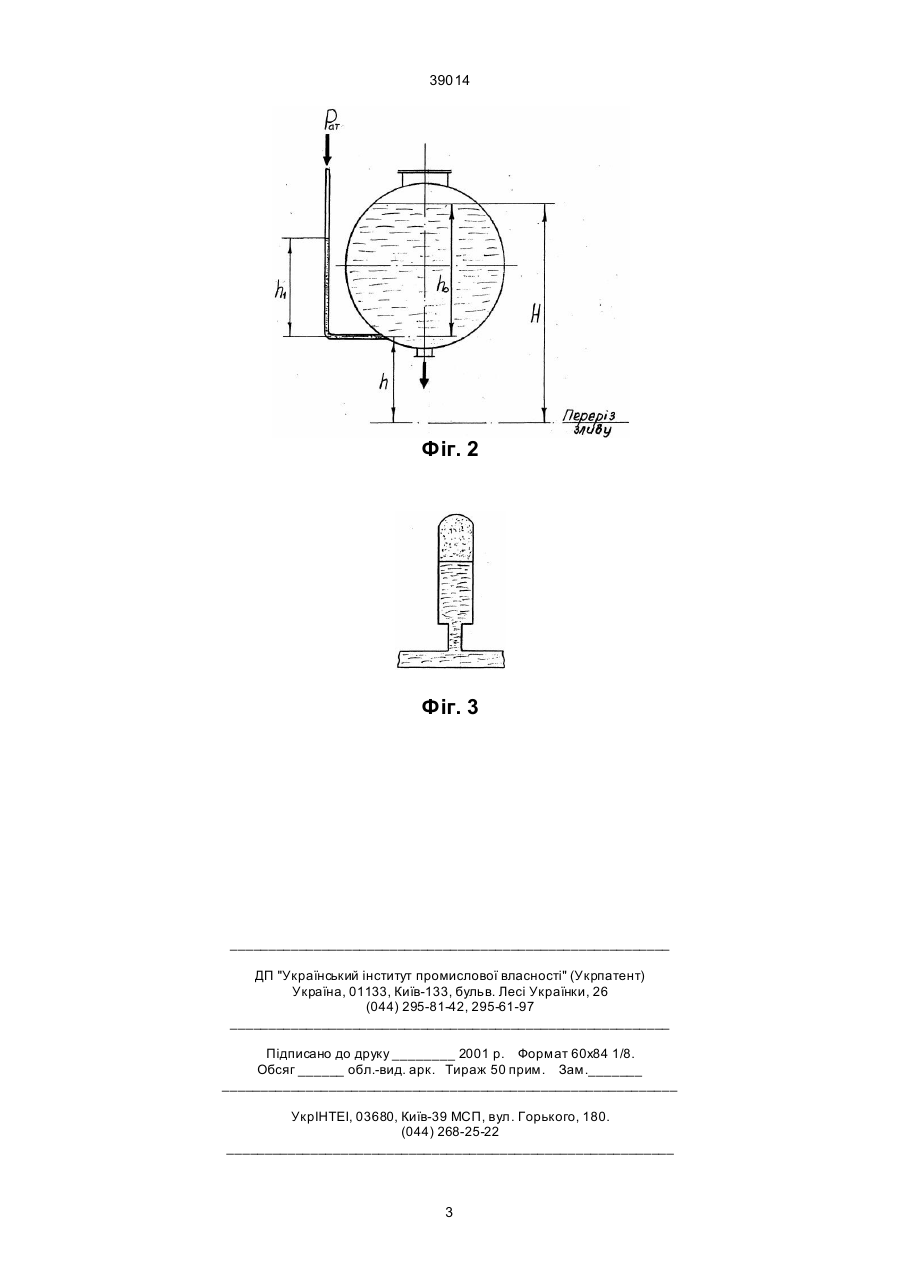

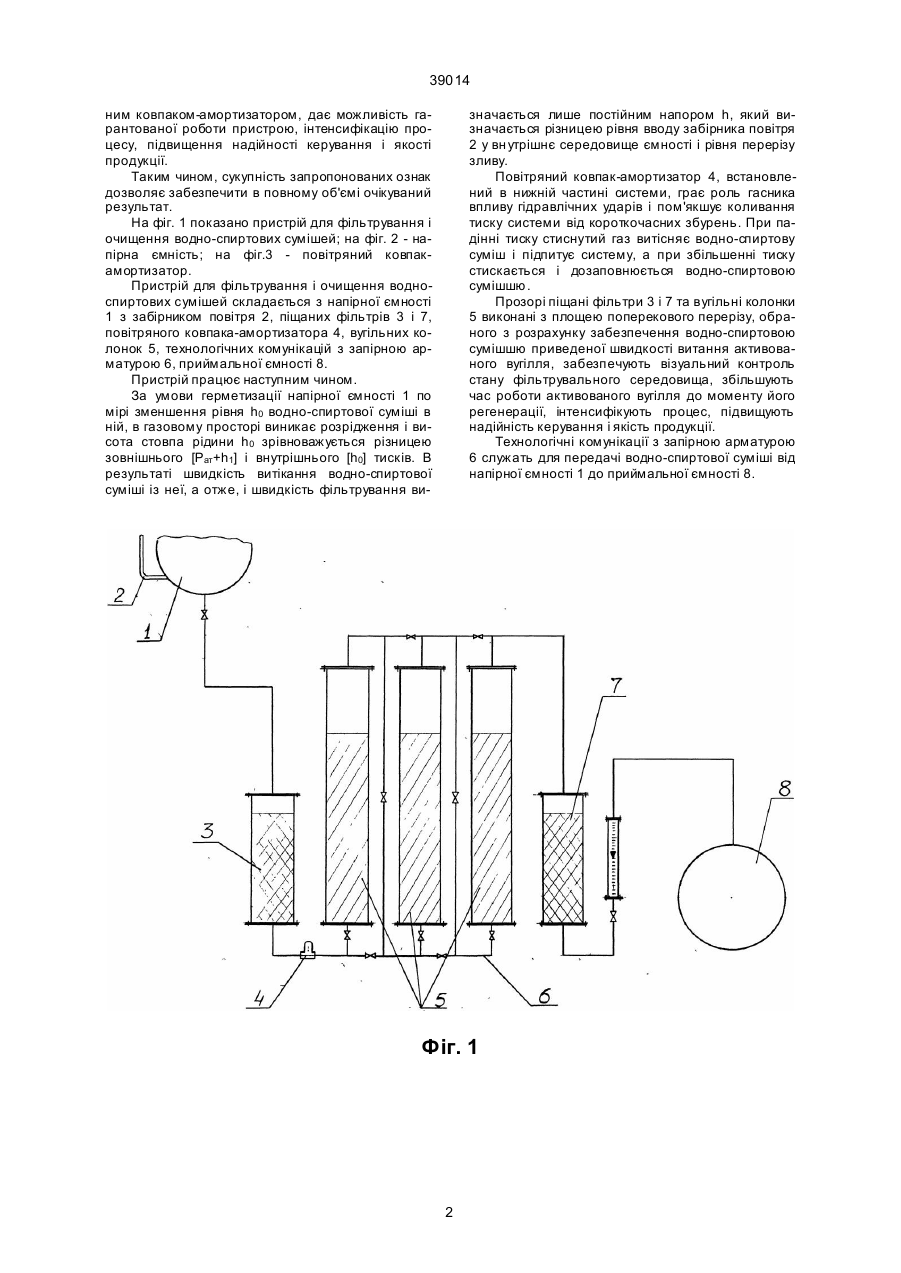

1. Пристрій для фільтрування і очищення водно-спиртових сумішей, який складається із напірної і приймальної ємностей, піщаних фільтрів, вугільних колонок, технологічних комунікацій з запірною арматурою, який відрізняється тим, що напі 39014 ним ковпаком-амортизатором, дає можливість гарантованої роботи пристрою, інтенсифікацію процесу, підвищення надійності керування і якості продукції. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний результат. На фіг. 1 показано пристрій для фільтрування і очищення водно-спиртових сумішей; на фіг. 2 - напірна ємність; на фіг.3 - повітряний ковпакамортизатор. Пристрій для фільтрування і очищення водноспиртових сумішей складається з напірної ємності 1 з забірником повітря 2, піщаних фільтрів 3 і 7, повітряного ковпака-амортизатора 4, вугільних колонок 5, технологічних комунікацій з запірною арматурою 6, приймальної ємності 8. Пристрій працює наступним чином. За умови герметизації напірної ємності 1 по мірі зменшення рівня h0 водно-спиртової суміші в ній, в газовому просторі виникає розрідження і висота стовпа рідини h0 зрівноважується різницею зовнішнього [Рат+h1] і внутрішнього [h0] тисків. В результаті швидкість витікання водно-спиртової суміші із неї, а отже, і швидкість фільтрування ви значається лише постійним напором h, який визначається різницею рівня вводу забірника повітря 2 у вн утрішнє середовище ємності і рівня перерізу зливу. Повітряний ковпак-амортизатор 4, встановлений в нижній частині системи, грає роль гасника впливу гідравлічних ударів і пом'якшує коливання тиску системи від короткочасних збурень. При падінні тиску стиснутий газ витісняє водно-спиртову суміш і підпитує систему, а при збільшенні тиску стискається і дозаповнюється водно-спиртовою сумішшю. Прозорі піщані фільтри 3 і 7 та вугільні колонки 5 виконані з площею поперекового перерізу, обраного з розрахунку забезпечення водно-спиртовою сумішшю приведеної швидкості витання активованого вугілля, забезпечують візуальний контроль стану фільтрувального середовища, збільшують час роботи активованого вугілля до моменту його регенерації, інтенсифікують процес, підвищують надійність керування і якість продукції. Технологічні комунікації з запірною арматурою 6 служать для передачі водно-спиртової суміші від напірної ємності 1 до приймальної ємності 8. Фіг. 1 2 39014 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
