Пристосування для ущільнення й ізоляції порожнин і тріщин у твердому масиві порід і створенння повітряних проміжків у свердловинному заряді вибухової речовини

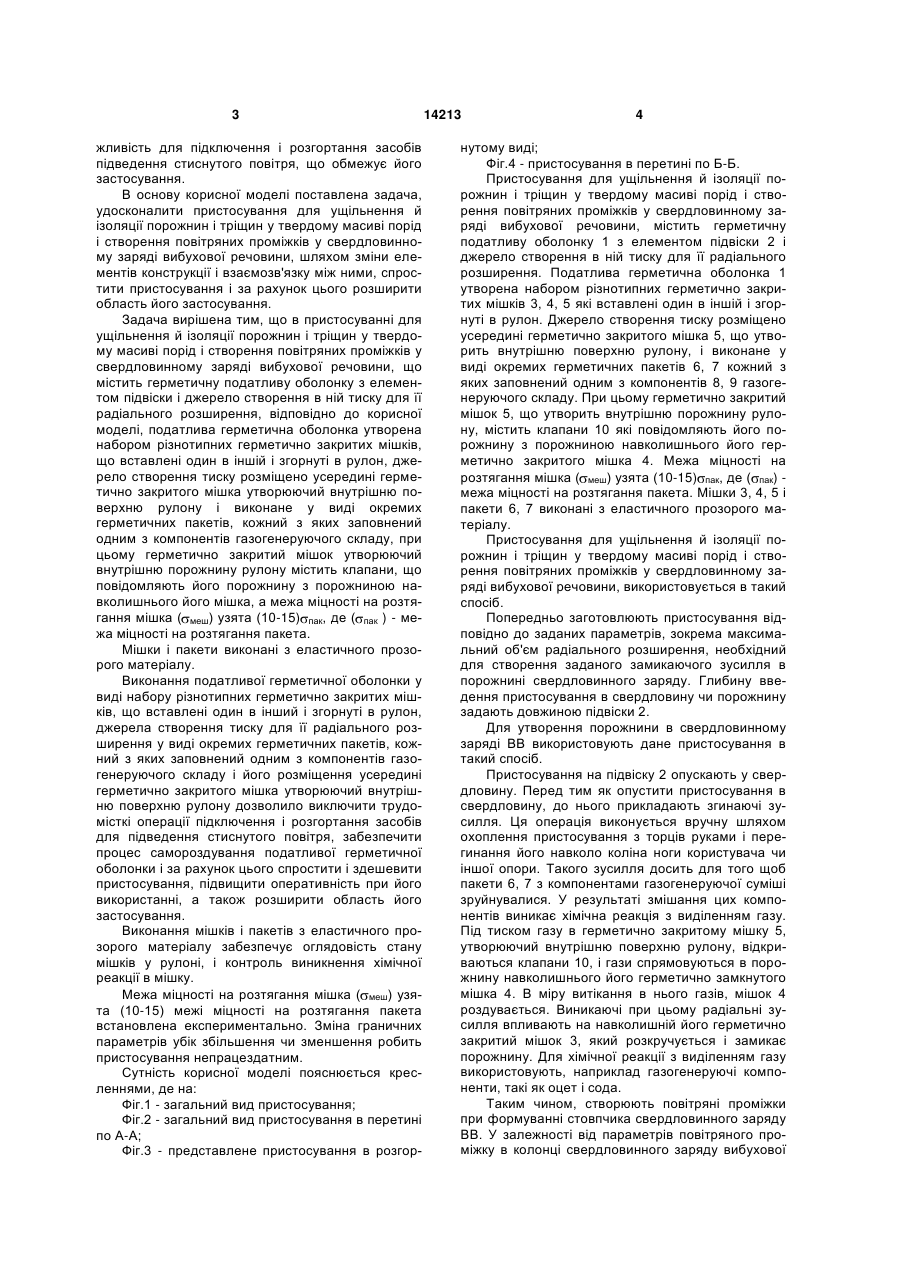

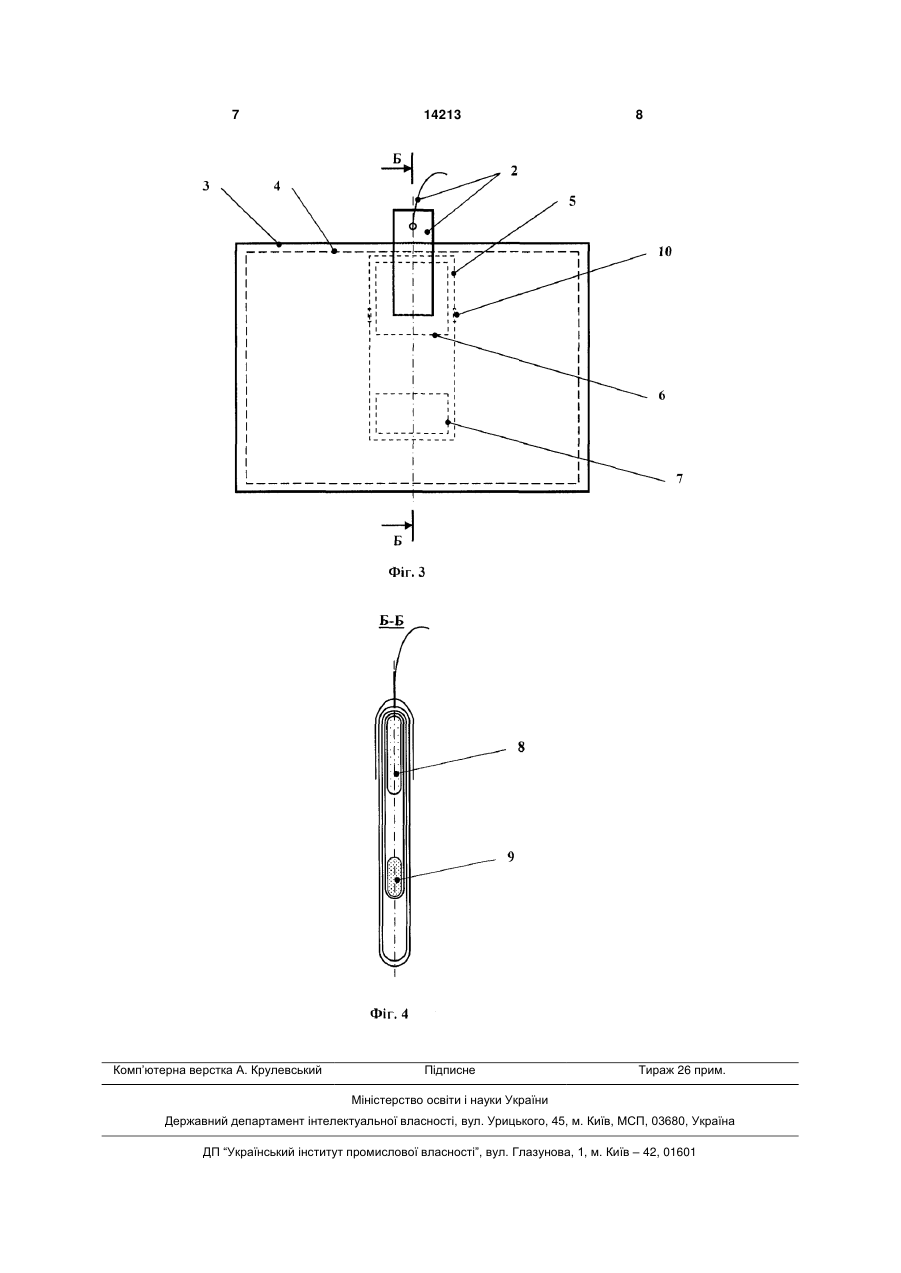

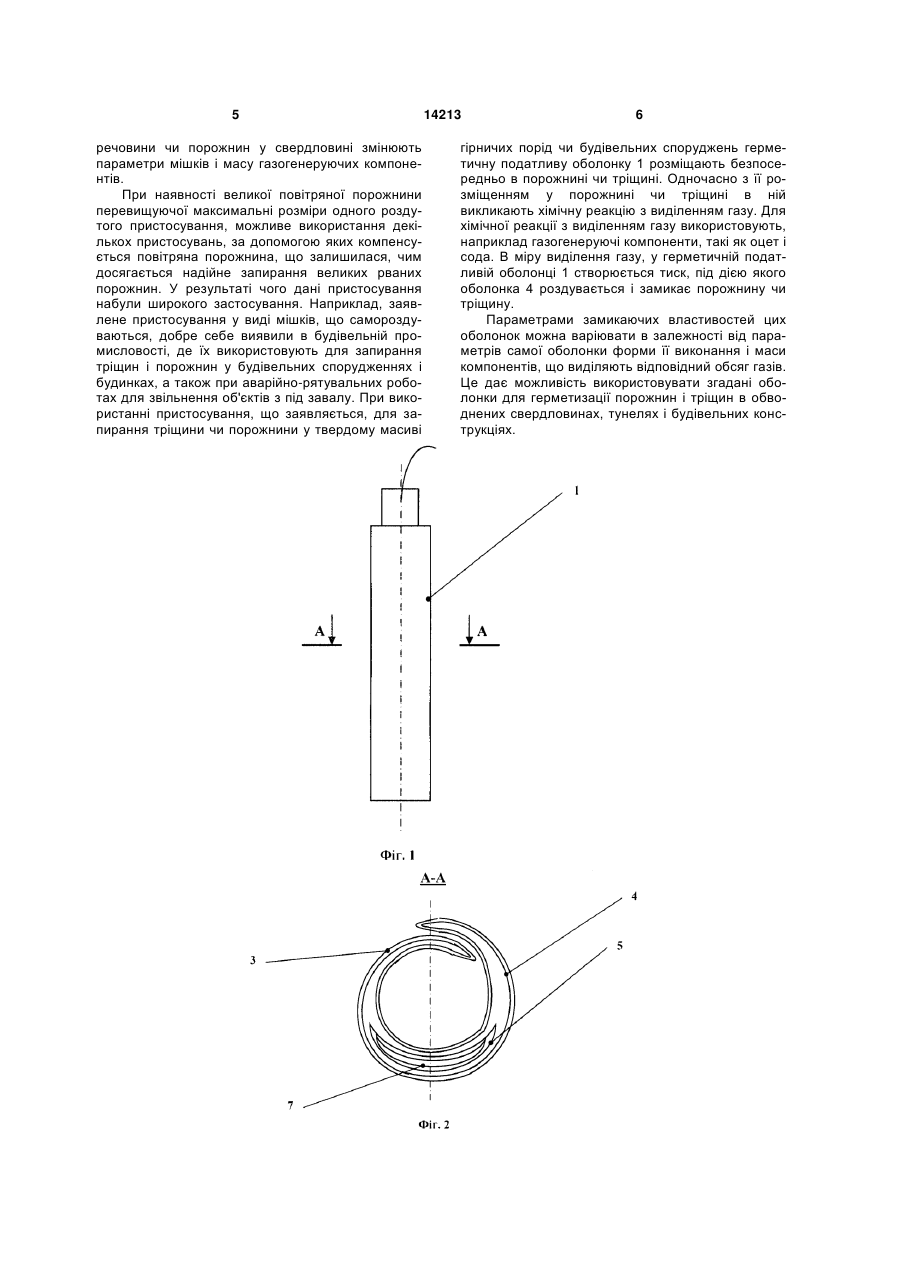

1. Пристосування для ущільнення й ізоляції порожнин і тріщин у твердому масиві порід і створення повітряних проміжків у свердловинному заряді вибухової речовини, що містить герметичну податливу оболонку з елементом підвішування і джерело створення в ній тиску для її радіального розширення, яке відрізняється тим, що податлива герметична оболонка утворена набором різно U 1 3 жливість для підключення і розгортання засобів підведення стиснутого повітря, що обмежує його застосування. В основу корисної моделі поставлена задача, удосконалити пристосування для ущільнення й ізоляції порожнин і тріщин у твердому масиві порід і створення повітряних проміжків у свердловинному заряді вибухової речовини, шляхом зміни елементів конструкції і взаємозв'язку між ними, спростити пристосування і за рахунок цього розширити область його застосування. Задача вирішена тим, що в пристосуванні для ущільнення й ізоляції порожнин і тріщин у твердому масиві порід і створення повітряних проміжків у свердловинному заряді вибухової речовини, що містить герметичну податливу оболонку з елементом підвіски і джерело створення в ній тиску для її радіального розширення, відповідно до корисної моделі, податлива герметична оболонка утворена набором різнотипних герметично закритих мішків, що вставлені один в іншій і згорнуті в рулон, джерело створення тиску розміщено усередині герметично закритого мішка утворюючий внутрішню поверхню рулону і виконане у виді окремих герметичних пакетів, кожний з яких заповнений одним з компонентів газогенеруючого складу, при цьому герметично закритий мішок утворюючий внутрішню порожнину рулону містить клапани, що повідомляють його порожнину з порожниною навколишнього його мішка, а межа міцності на розтягання мішка ( меш) узята (10-15) пак, де ( пак ) - межа міцності на розтягання пакета. Мішки і пакети виконані з еластичного прозорого матеріалу. Виконання податливої герметичної оболонки у виді набору різнотипних герметично закритих мішків, що вставлені один в інший і згорнуті в рулон, джерела створення тиску для її радіального розширення у виді окремих герметичних пакетів, кожний з яких заповнений одним з компонентів газогенеруючого складу і його розміщення усередині герметично закритого мішка утворюючий внутрішню поверхню рулону дозволило виключити трудомісткі операції підключення і розгортання засобів для підведення стиснутого повітря, забезпечити процес самороздування податливої герметичної оболонки і за рахунок цього спростити і здешевити пристосування, підвищити оперативність при його використанні, а також розширити область його застосування. Виконання мішків і пакетів з еластичного прозорого матеріалу забезпечує оглядовість стану мішків у рулоні, і контроль виникнення хімічної реакції в мішку. Межа міцності на розтягання мішка ( меш) узята (10-15) межі міцності на розтягання пакета встановлена експериментально. Зміна граничних параметрів убік збільшення чи зменшення робить пристосування непрацездатним. Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1 - загальний вид пристосування; Фіг.2 - загальний вид пристосування в перетині по А-А; Фіг.3 - представлене пристосування в розгор 14213 4 нутому виді; Фіг.4 - пристосування в перетині по Б-Б. Пристосування для ущільнення й ізоляції порожнин і тріщин у твердому масиві порід і створення повітряних проміжків у свердловинному заряді вибухової речовини, містить герметичну податливу оболонку 1 з елементом підвіски 2 і джерело створення в ній тиску для її радіального розширення. Податлива герметична оболонка 1 утворена набором різнотипних герметично закритих мішків 3, 4, 5 які вставлені один в іншій і згорнуті в рулон. Джерело створення тиску розміщено усередині герметично закритого мішка 5, що утворить внутрішню поверхню рулону, і виконане у виді окремих герметичних пакетів 6, 7 кожний з яких заповнений одним з компонентів 8, 9 газогенеруючого складу. При цьому герметично закритий мішок 5, що утворить внутрішню порожнину рулону, містить клапани 10 які повідомляють його порожнину з порожниною навколишнього його герметично закритого мішка 4. Межа міцності на розтягання мішка ( меш) узята (10-15) пак, де ( пак) межа міцності на розтягання пакета. Мішки 3, 4, 5 і пакети 6, 7 виконані з еластичного прозорого матеріалу. Пристосування для ущільнення й ізоляції порожнин і тріщин у твердому масиві порід і створення повітряних проміжків у свердловинному заряді вибухової речовини, використовується в такий спосіб. Попередньо заготовлюють пристосування відповідно до заданих параметрів, зокрема максимальний об'єм радіального розширення, необхідний для створення заданого замикаючого зусилля в порожнині свердловинного заряду. Глибину введення пристосування в свердловину чи порожнину задають довжиною підвіски 2. Для утворення порожнини в свердловинному заряді ВВ використовують дане пристосування в такий спосіб. Пристосування на підвіску 2 опускають у свердловину. Перед тим як опустити пристосування в свердловину, до нього прикладають згинаючі зусилля. Ця операція виконується вручну шляхом охоплення пристосування з торців руками і перегинання його навколо коліна ноги користувача чи іншої опори. Такого зусилля досить для того щоб пакети 6, 7 з компонентами газогенеруючої суміші зруйнувалися. У результаті змішання цих компонентів виникає хімічна реакція з виділенням газу. Під тиском газу в герметично закритому мішку 5, утворюючий внутрішню поверхню рулону, відкриваються клапани 10, і гази спрямовуються в порожнину навколишнього його герметично замкнутого мішка 4. В міру витікання в нього газів, мішок 4 роздувається. Виникаючі при цьому радіальні зусилля впливають на навколишній його герметично закритий мішок 3, який розкручується і замикає порожнину. Для хімічної реакції з виділенням газу використовують, наприклад газогенеруючі компоненти, такі як оцет і сода. Таким чином, створюють повітряні проміжки при формуванні стовпчика свердловинного заряду ВВ. У залежності від параметрів повітряного проміжку в колонці свердловинного заряду вибухової 5 речовини чи порожнин у свердловині змінюють параметри мішків і масу газогенеруючих компонентів. При наявності великої повітряної порожнини перевищуючої максимальні розміри одного роздутого пристосування, можливе використання декількох пристосувань, за допомогою яких компенсується повітряна порожнина, що залишилася, чим досягається надійне запирання великих рваних порожнин. У результаті чого дані пристосування набули широкого застосування. Наприклад, заявлене пристосування у виді мішків, що самороздуваються, добре себе виявили в будівельній промисловості, де їх використовують для запирання тріщин і порожнин у будівельних спорудженнях і будинках, а також при аварійно-рятувальних роботах для звільнення об'єктів з під завалу. При використанні пристосування, що заявляється, для запирання тріщини чи порожнини у твердому масиві 14213 6 гірничих порід чи будівельних споруджень герметичну податливу оболонку 1 розміщають безпосередньо в порожнині чи тріщині. Одночасно з її розміщенням у порожнині чи тріщині в ній викликають хімічну реакцію з виділенням газу. Для хімічної реакції з виділенням газу використовують, наприклад газогенеруючі компоненти, такі як оцет і сода. В міру виділення газу, у герметичній податливій оболонці 1 створюється тиск, під дією якого оболонка 4 роздувається і замикає порожнину чи тріщину. Параметрами замикаючих властивостей цих оболонок можна варіювати в залежності від параметрів самої оболонки форми її виконання і маси компонентів, що виділяють відповідний обсяг газів. Це дає можливість використовувати згадані оболонки для герметизації порожнин і тріщин в обводнених свердловинах, тунелях і будівельних конструкціях. 7 Комп’ютерна верстка А. Крулевський 14213 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
