Пристрій для спуску і цементування обсадної колони

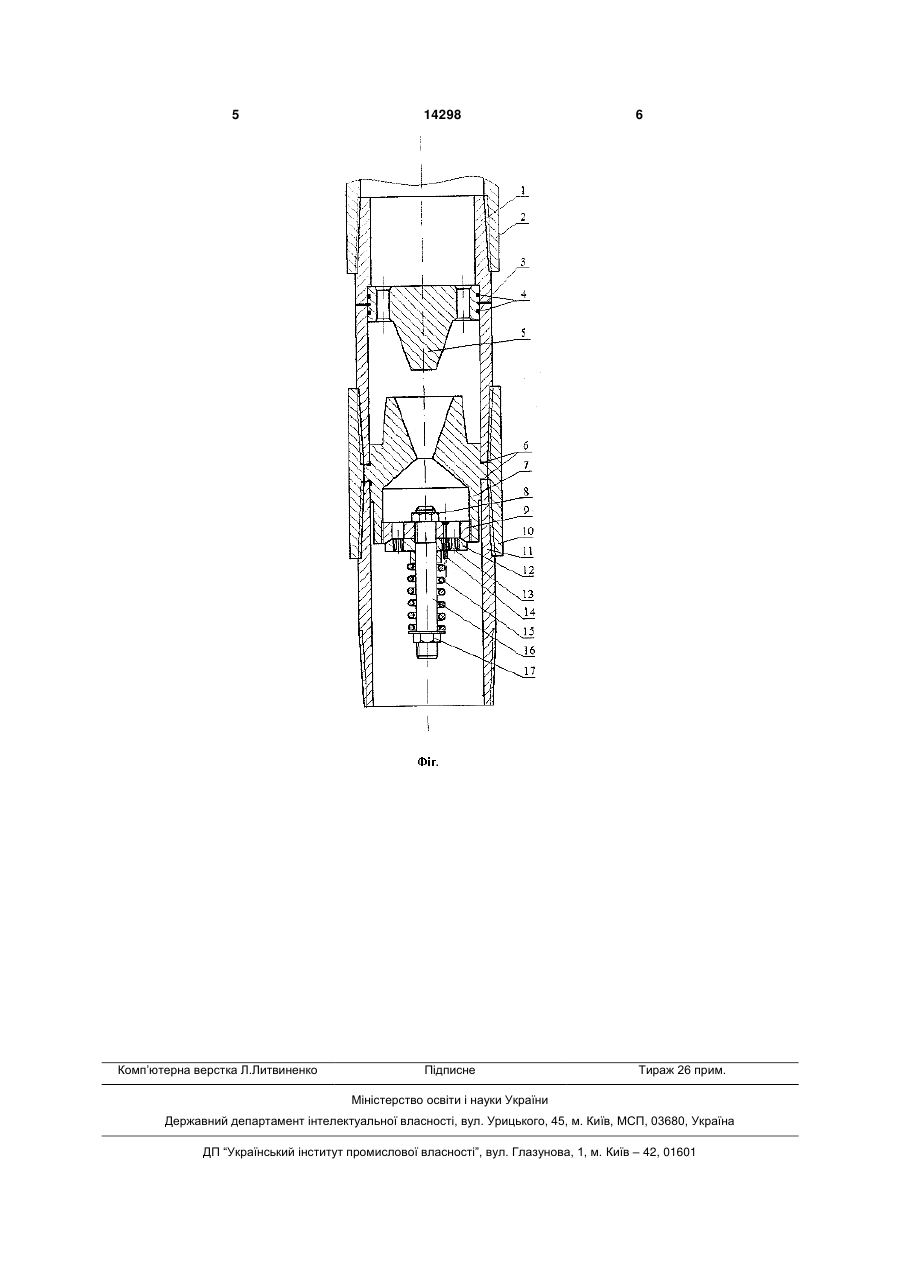

Пристрій для спуску і цементування обсадної колони, який складається з корпусу, дросельного і 3 14298 4 них труб, на який спускається секція обсадної коЗапірний вузол представлений у вигляді конулони. сної пари, яка складається з упору 7 з конусною Вказані недоліки у роботі клапана ЦКЗД знивнутрішньою проточкою зверху і з різьбою під дрожують продуктивність праці і якість кріплення свесельний вузол знизу, запірного рухомого конусу 5, рдловин, тому що виникають умови для міжпласзафіксованого зрізними штифтами 3 у внутрішній тових перетікань флюїдів. Для їх ліквідації порожнині верхнього патрубка, ущільнень 4, 6. проводяться додаткові капітальні ремонти свердДросельний вузол виконується у вигляді таловин, які викликають велику витрати часу і кошрілчастого зворотного клапана, що складається із тів. сідла 9 зі штирем 14, який вгвинчується в нижню Відомий також пристрій для спуску і цементуциліндричну проточку упору 7, тарілки 12, штока вання обсадних колон [а.с. СССР №1218078, МПК 16, пружини 15, яка фіксується на штоку тарілки за Е21В34/10, Обратный клапан], який по функціонадопомогою гайок 8, 17. льному призначенню і технічному результату, що В тарілці на її периферії в радіальному напрядосягається, є найбільш близьким до того, що заямку зроблені отвори, в які вгвинчуються зносостійкі вляється. Цей пристрій прийнято за прототип. дросельні вставки 13. Він включає корпус, зворотній клапан з дросеДіаметр дросельних отворів в залежності від їх льний вузлом і запірний вузол. кількості визначається за формулою: В дросельному вузлі цього клапану встанов1 , dд dвн люється рухома і підпружинена металічна пласти1/ 2 на і втулка, яка має дросельні отвори. 2 b к 2n L зп В спрямованому потоку промивальної рідини b1 4dвн крізь периферійні отвори пластина віджимається і пропускає рідину в затрубний простір свердловиде dвн - внутрішній діаметр обсадної колони, м; ни, а після припинення процесу під впливом пруn - кількість дросельних отворів; жини повертається в початкове положення. μ - коефіцієнт витрати промивальної рідини Недоліком такого конструктивного рішення є: крізь дросельні отвори; - складність виготовлення і ненадійність робоL - довжина обсадної колони (секції з бурильти двох дросельних отворів, розташованих зверху ною колоною), м; і внизу рухомої втулки із-за вірогідності того, що b i b1 - знаходяться за співвідношеннями: внутрішня порожнина втулки буде зашламовува2 d2 0,5 ввн тися; зн b , - запірний вузол не виключає втрати його гер2 Дс d2 зн метичності в процесі цементування обсадної коb1=Дс-dзн, лони. де dзн - зовнішній діаметр обсадної колони, м; В основу корисної моделі поставлено задачу Дс - середній діаметр свердловини на довжині вдосконалення пристрою для спуску і цементуванL, м. ня обсадної колони за рахунок модифікації запірПристрій вгвинчується в башмак колони або в ного і дросельного вузлів, який би значно підвищумуфту першої труби. вав надійність і якість кріплення свердловини за Він працює таким чином. При спуску колони рахунок перекривання каналу перетікання тампопромивальна рідина перетікає в її внутрішню понажного розчину в обсадну колону. Це дасть змогу рожнину крізь дросельні отвори 13. Незалежно від значно підвищити ефективність праці, знизити витого, чи колона спускається в один прийом, чи по трати на капітальні ремонти і зекономити час при секціям, її заповнення проходить весь час до досяцементуванні обсадної колони. гнення проектної глибини спуску колони. Поставлена задача вирішується наступним При промивках свердловини і при цементучином: у пристрої, для спуску і цементування обванні промивальна рідина і тампонажний розчин садної колони, який складається з корпусу, дросепроходять крізь зворотній клапан. льного і запірного вузлів, згідно корисної моделі, Після закінчення цементування, при посадці корпус складається з двох патрубків і муфти, що продавочної пробки на запірний рухомий конус 5 фіксують запірний вузол у вигляді конусної пари, а створюється додатковий тиск, завдяки чому зрізадросельний вузол містить дросельні отвори, розються штифти 3 і рухомий конус 5 входить в конуташовані в тарілці зворотного клапану, співвісність сну проточку корпуса. В результаті перекриваютьяких з отворами сідла клапана забезпечується ся отвори в рухомому конусі і корпусі, внаслідок установкою штиря в сідлі клапана і отворі в тарілці чого утримується герметичність пристрою, що виклапана. ключає можливість тампонажного розчину перетіСуть запропонованої корисної моделі пояснюкати в обсадну колону під час очікування тужавінється кресленням. На Фіг.1 представлений загальня цементу. ний вигляд пристрою для спуску і цементування Використання даного пристрою дозволить підобсадної колони у розрізі. вищити надійність і якість кріплення свердловини, Пристрій складається з корпусу, запірного і знизити витрати на капітальні ремонти і зекономидросельного вузлів. Корпус представлений у вити час при цементуванні обсадної колони, підвигляді двох патрубків - верхнього 1 з муфтою 2 і щити ефективність праці. нижнього 11, які закріплюються в муфті обсадної труби 10. 5 Комп’ютерна верстка Л.Литвиненко 14298 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
