Пристрій для виготовлення полотна з штапельного волокна з гірських порід

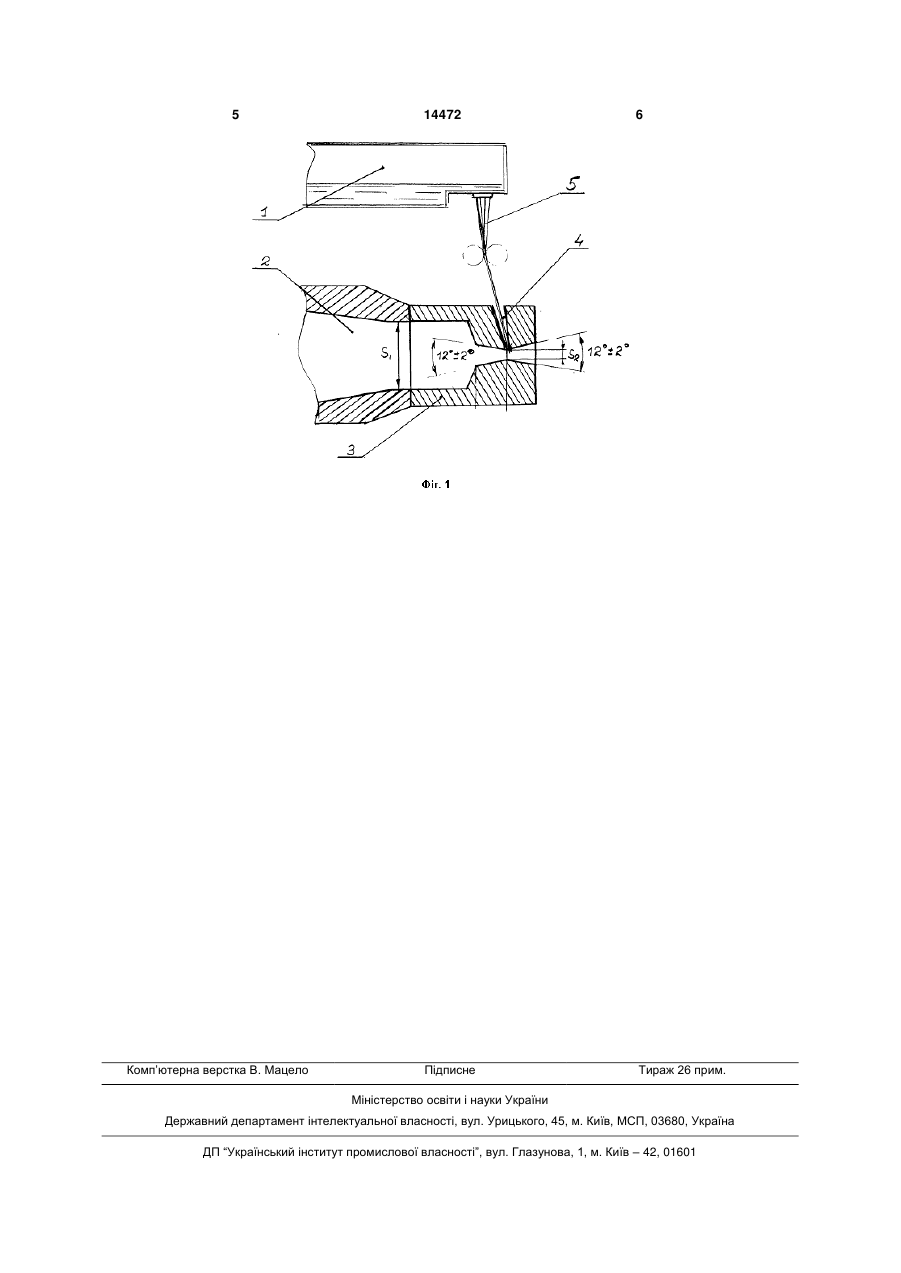

Пристрій для виготовлення полотна з штапельного волокна з гірських порід, який містить вузол 3 14472 4 енергоносія в зоні гирла сопла. лення первинних волокон 1 у застиглому вигляді В основу корисної моделі поставлено задачу за допомогою валиків подаються через щілинний забезпечити підвищення якості полотна шляхом канал 4 у устя сопла 3. Потік енергоносія, що усунення недоліків прототипу, а саме, шляхом утворюється в камері згоряння 2 через отвір з позменшення неволокнистих включень та діаметру перечним перерізом S1 подається на вхід сопла з штапельного волокна. таким же поперечним перерізом S1 і далі до гирла Суть корисної моделі в пристрої для виготовсопла, де розжарює первинні волокна 6 до плавлення полотна з штапельного волокна з гірських лення та роздуву отриманого розплаву у штапельпорід, що містить вузол виготовлення первинних не волокно. волокон, камеру згоряння та щілинне сопло роздуПідвищення ефективності застосовуваного теву з щілинним каналом, полягає в тому, що щілинхнічного рішення, яке заявляється, у порівнянні з не сопло роздуву виконане симетрично відносно прототипом, досягається за рахунок збільшення гирла сопла з кутом розкриття 12°±2°, а поперечшвидкості потоку енергоносія в гирлі сопла, що ний переріз сопла на вході, як і поперечний перездійснюється при застосуванні симетричності гаріз камери згоряння на виході, відносяться до позового тракту під кутом 12°±2° відносно гирла сопперечного перерізу гирла сопла не меншее, як 5:1, ла при вході і виході з нього, а також багатократнопри цьому щілинний канал має вигляд клина з заго (більш, ніж у 5 разів) збільшення перерізу входу зором на виході, рівним 0,3-0,5мм. в щілинне сопло роздуву над перерізом виходу з Порівняльний аналіз технічного рішення, яке гирла сопла (застосування так званого ефекту заявляється, із прототипом, дозволяє зробити висопла Лаваля). Підвищення ефективності застососновок, що пристрій для виготовлення полотна з вуваного пристрою для виготовлення полотна з штапельного волокна з гірських порід, який заявштапельного волокна з гірських порід, яке заявляляється, відрізняється тим, що щілинне сопло розється, у порівнянні з прототипом, досягається й дуву виконане симетрично відносно гирла сопла з тим, що щілинний канал для подачі первинних кутом розкриття 12°±2°, а поперечний переріз сопволокон в зону гирла сопла має вигляд клину з ла на вході, як і поперечний переріз камери згозазором на виході 0,3-0,5мм, що суттєво (у 10 раряння на виході відносяться до поперечного перезів) зменшує ежекцію холодного повітря в зону різу гирла сопла не меншее, як 5:1, при цьому плавлення первинних волокон та підвищує темпещілинний канал має вигляд клина з зазором на ратуру потоку енергоносія. Проведені випробуванвиході, рівним 0,3-0,5мм. ня пристрою, що заявляється на ВАТ "Ірпінський Суть корисної моделі пояснюється за допомокомбінат "ПРОГРЕС" показали суттєве підвищення гою креслення, де на Фіг.1 показаний загальний якості полотна, при цьому вміст неволокнистих вигляд пристрою для виготовлення полотна з включень в полотні знизився до 0,8-1,1%, а діаштапельного волокна з гірських порід. метр базальтового волокна зменшився до 0,4Пристрій для виготовлення полотна з штапе0,6мкм при незмінній продуктивності виробництва льного волокна з гірських порід, конструктивно волокна. містить вузол виготовлення первинних волокон 1, Джерела інформації камеру згоряння 2, щілинне сопло 3 з щілинним 1. В.И Трефилов, В.П. Сергеев и др.. Способ каналом 4. На Фіг.1 показано також застиглі перполучения штапельных волокон и устройство для винні волокна 5, кути розкриття сопла на вході та его осуществления. А.С. СССР 1813073, на виході 12°±2°, а також поперечний переріз каС03В37/06, 1993г., Бюл. №16 -аналог; мери згоряння на виході S1, що дорівнює попереч2. А.С. Матусевич, И.М. Федоткин, П.П. Козлоному перерізу сопла роздуву на вході S1 та попевский Экспериментально-теоретические основы речний переріз гирла сопла S2. формования базальтовых микротонких волокон, Пристрій для виготовлення полотна з штапеКомпозиционные материалы на основе базальтольного волокна з гірських порід працює таким чивых волокон, Сб.научн.трудов, Киев, 1989, с.19-26 ном. -прототип. Первинні волокна 5, отримані з вузла виготов 5 Комп’ютерна верстка В. Мацело 14472 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
