Силовий селектор

1. Силовий селектор для трансформаторів зі ступінчастим регулюванням напруги для безрозривного перемикання відводів регулювальної обмотки трансформатора, причому силовий селектор містить циліндричний корпус із ізоляційного матеріалу, причому з'єднані з відводами регулювальної обмотки нерухомі контакти розміщені всередині по обводу циліндричного корпусу у відведеному для кожної фази горизонтальному рівні, причому у центрі циліндричного корпусу з можливістю обертання встановлено привідний вал, на якому також з можливістю обертання встановлено відведений для кожного горизонтального рівня нерухомих контактів тримач контактів, причому кожен із тримачів контактів містить щонайменше два механічні контакти, встановлені з можливістю утворення електричного контакту з нерухомими контактами даного горизонтального рівня, причому щонайменше один із контактів на кожному тримачі контактів безпосередньо електрично з'єднаний з першим вакуумним перемикальним елементом, а щонайменше один інший контакт на кожному тримачі контактів через перемикальний резистор електрично з'єднаний з другим вакуумним перемикальним елементом, причому протилежні виводи обох вакуумних перемикальних елементів на тримачі контактів електрично з'єднані з силовим відводом напруги, який відрізняється тим, що всі тримачі (3) контактів встановлені на привідному валу (2) з можливістю переміщення незалежно один від іншого, а також тим, що обидва вакуумні перемикальні елементи (27, 28) встановлені на тримачі (3) контактів вертикально таким чином, що їх привідні штовхачі (35, 36) орієнтовані паралельно осі привідного вала (2).

2. Силовий селектор за п. 1, який відрізняється тим, що кожен тримач (3) контактів встановлений на привідному валу (2) з можливістю відхиляння навколо осі обертання.

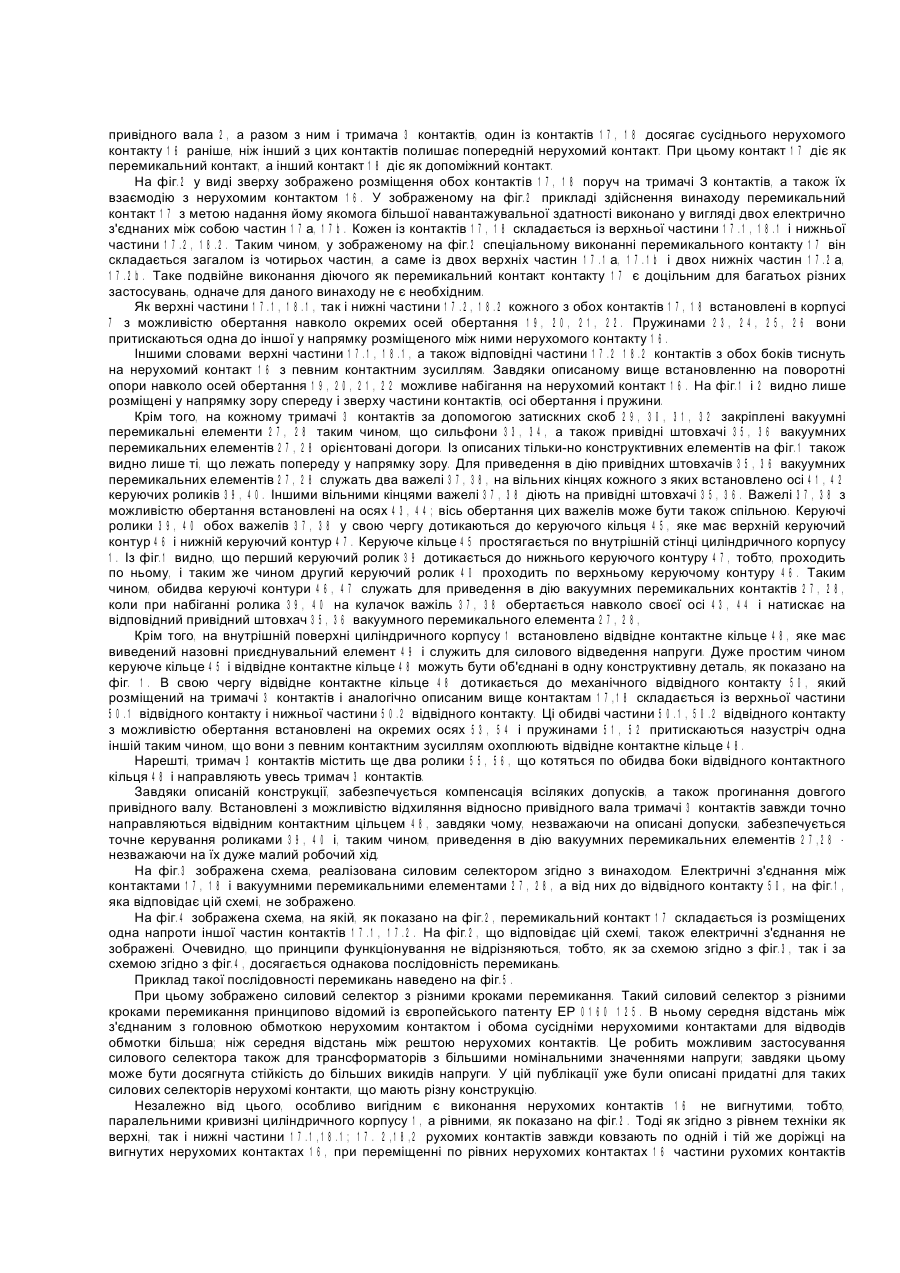

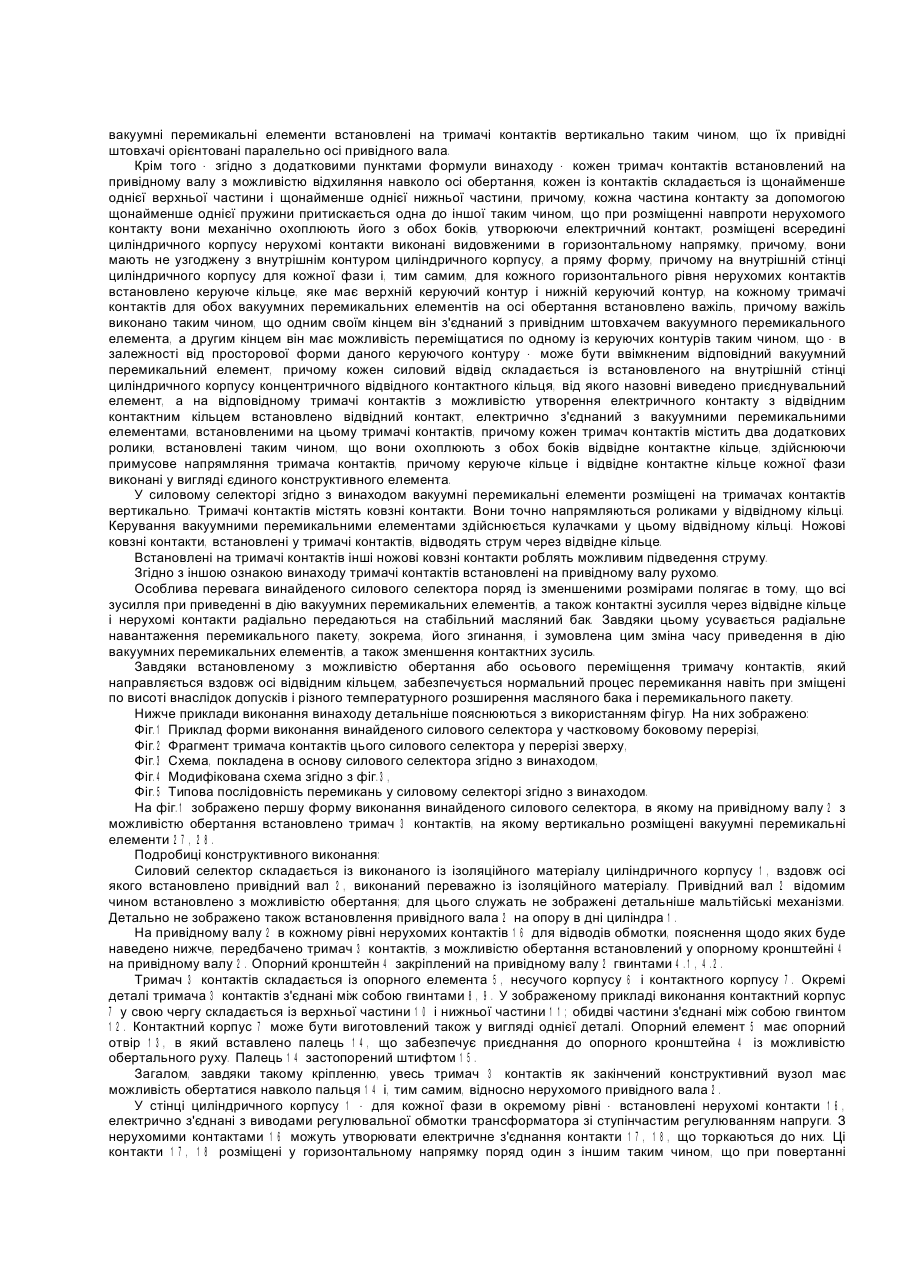

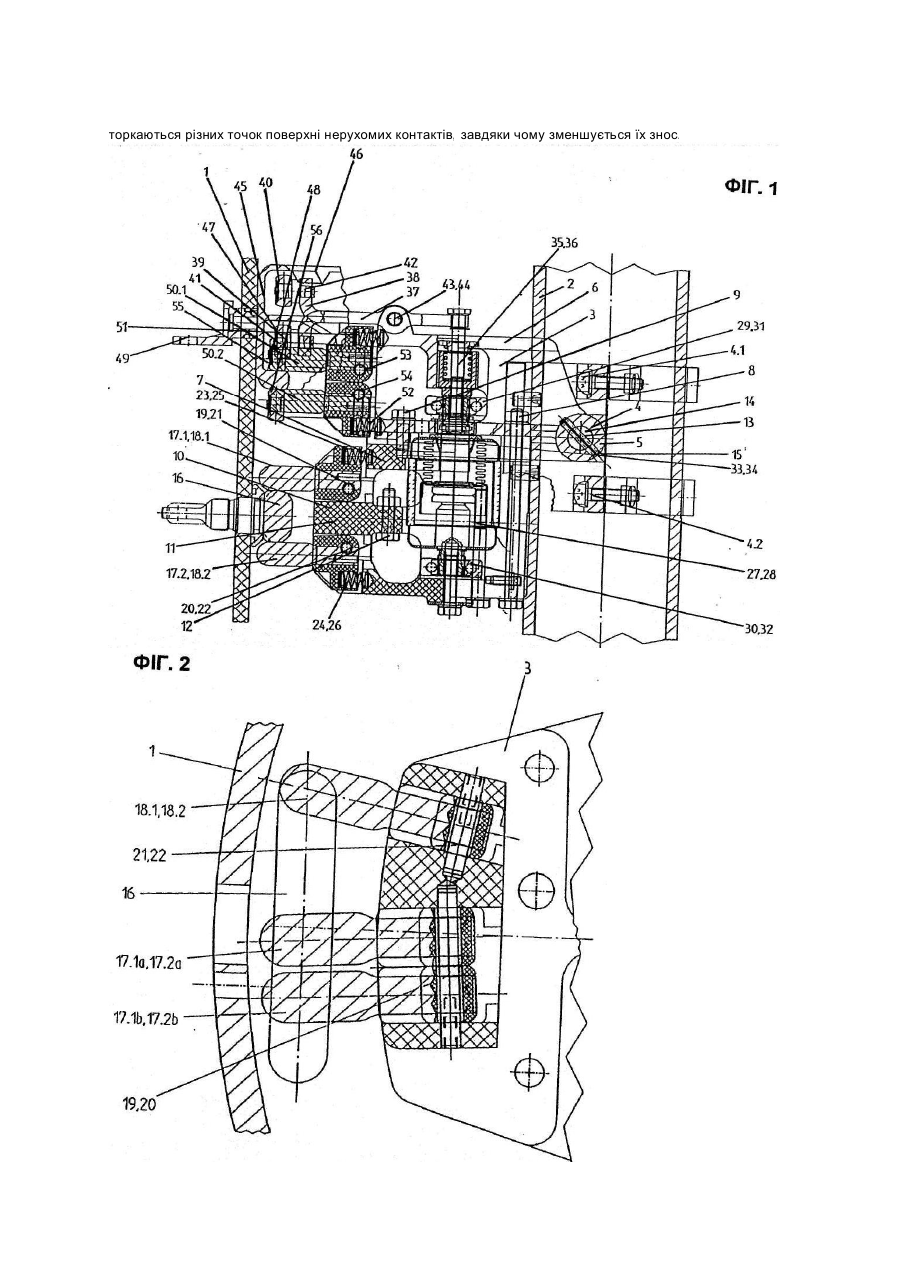

3. Силовий селектор за п. 1 або 2, який відрізняється тим, що кожен із контактів (17) складається із щонайменше однієї верхньої частини (17.1, 18.1) і щонайменше однієї нижньої частини (17.2, 18.2), причому кожна частина (17.1, 18.1; 17.2, 18.2) контакту за допомогою щонайменше однієї пружини (23, 24, 25, 26) притискається одна до іншої таким чином, що при розміщенні навпроти нерухомого контакту (16) вони механічно охоплюють його з обох боків, утворюючи електричний контакт.

4. Силовий селектор за п. 1-3, який відрізняється тим, що розміщені всередині циліндричного корпусу (1) нерухомі контакти (16) виконані видовженими в горизонтальному напрямку, причому вони мають не узгоджену з внутрішнім контуром циліндричного корпусу (1), а пряму форму.

5. Силовий селектор за одним із пп. 1-4, який відрізняється тим, що на внутрішній стінці циліндричного корпусу (1) для кожної фази і, тим самим, для кожного горизонтального рівня нерухомих контактів (16) встановлено керуюче кільце (45), яке має верхній керуючий контур (46) і нижній керуючий контур (47), а також тим, що на кожному тримачі (3) контактів для обох вакуумних перемикальних елементів (27, 28) на осі (43, 44) обертання встановлено важіль (37, 38), а також тим, що важіль виконано таким чином, що одним своїм кінцем він з'єднаний з привідним штовхачем (35, 36) вакуумного перемикального елемента (27, 28), а другим кінцем він має можливість переміщатися по одному із керуючих контурів (46, 47) таким чином, що - в залежності від просторової форми даного керуючого контуру (46, 47) - може бути ввімкненим відповідний вакуумний перемикальний елемент (27, 28).

6. Силовий селектор за одним із пп. 1-5, який відрізняється тим, що кожен силовий відвід складається із встановленого на внутрішній стінці циліндричного корпусу (1) концентричного відвідного контактного кільця (48), від якого назовні виведено приєднувальний елемент (49), а на відповідному тримачі (3) контактів з можливістю утворення електричного контакту з відвідним контактним кільцем (48) встановлено відвідний контакт (50), електрично з'єднаний з вакуумними перемикальними елементами (27, 28), встановленими на цьому тримачі (3) контактів.

7. Силовий селектор за одним із пп. 1-6, який відрізняється тим, що кожен тримач (3) контактів містить два додаткових ролики (55, 56), встановлені таким чином, що вони охоплюють з обох боків відвідне контактне кільце (48), здійснюючи примусове напрямляння тримача (3) контактів.

8. Силовий селектор за одним із пп. 1-7, який відрізняється тим, що керуюче кільце (45) і відвідне контактне кільце (48) кожної фази виконані у вигляді єдиного конструктивного елемента.
