Пляшковий затвор

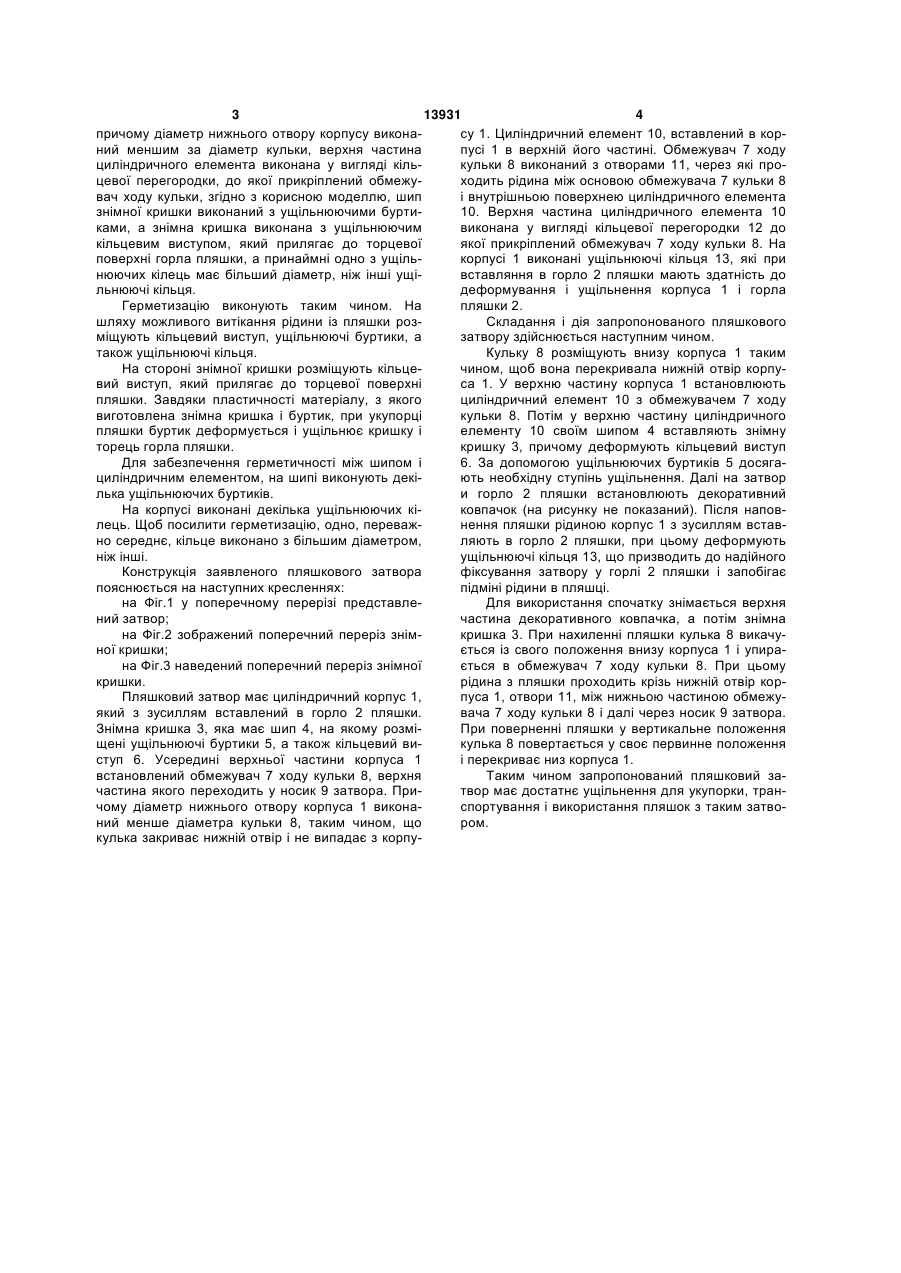

1. Пляшковий затвор, який містить циліндричний корпус з ущільнюючими кільцями, що вставляється з зусиллям у горло пляшки, циліндричний елемент, що встановлений усередині корпусу в його верхній частині, обмежувач ходу кульки, жорстко закріплений усередині циліндричного елемента з утворенням отворів для проходу рідини між основою обмежувача хода кульки і внутрішньою поверхнею циліндричного елемента, знімну кришку з шипом і кульку, яка розміщена у порожнині корпусу між його нижнім отвором і циліндричним 3 13931 4 причому діаметр нижнього отвору корпусу виконасу 1. Циліндричний елемент 10, вставлений в корний меншим за діаметр кульки, верхня частина пусі 1 в верхній його частині. Обмежувач 7 ходу циліндричного елемента виконана у вигляді кількульки 8 виконаний з отворами 11, через які процевої перегородки, до якої прикріплений обмежуходить рідина між основою обмежувача 7 кульки 8 вач ходу кульки, згідно з корисною моделлю, шип і внутрішньою поверхнею циліндричного елемента знімної кришки виконаний з ущільнюючими бурти10. Верхня частина циліндричного елемента 10 ками, а знімна кришка виконана з ущільнюючим виконана у вигляді кільцевої перегородки 12 до кільцевим виступом, який прилягає до торцевої якої прикріплений обмежувач 7 ходу кульки 8. На поверхні горла пляшки, а принаймні одно з ущількорпусі 1 виконані ущільнюючі кільця 13, які при нюючих кілець має більший діаметр, ніж інші ущівставляння в горло 2 пляшки мають здатність до льнюючі кільця. деформування і ущільнення корпуса 1 і горла Герметизацію виконують таким чином. На пляшки 2. шляху можливого витікання рідини із пляшки розСкладання і дія запропонованого пляшкового міщують кільцевий виступ, ущільнюючі буртики, а затвору здійснюється наступним чином. також ущільнюючі кільця. Кульку 8 розміщують внизу корпуса 1 таким На стороні знімної кришки розміщують кільцечином, щоб вона перекривала нижній отвір корпувий виступ, який прилягає до торцевої поверхні са 1. У верхню частину корпуса 1 встановлюють пляшки. Завдяки пластичності матеріалу, з якого циліндричний елемент 10 з обмежувачем 7 ходу виготовлена знімна кришка і буртик, при укупорці кульки 8. Потім у верхню частину циліндричного пляшки буртик деформується і ущільнює кришку і елементу 10 своїм шипом 4 вставляють знімну торець горла пляшки. кришку 3, причому деформують кільцевий виступ Для забезпечення герметичності між шипом і 6. За допомогою ущільнюючих буртиків 5 досягациліндричним елементом, на шипі виконують декіють необхідну ступінь ущільнення. Далі на затвор лька ущільнюючих буртиків. и горло 2 пляшки встановлюють декоративний На корпусі виконані декілька ущільнюючих кіковпачок (на рисунку не показаний). Після наповлець. Щоб посилити герметизацію, одно, переважнення пляшки рідиною корпус 1 з зусиллям вставно середнє, кільце виконано з більшим діаметром, ляють в горло 2 пляшки, при цьому деформують ніж інші. ущільнюючі кільця 13, що призводить до надійного Конструкція заявленого пляшкового затвора фіксування затвору у горлі 2 пляшки і запобігає пояснюється на наступних кресленнях: підміні рідини в пляшці. на Фіг.1 у поперечному перерізі представлеДля використання спочатку знімається верхня ний затвор; частина декоративного ковпачка, а потім знімна на Фіг.2 зображений поперечний переріз знімкришка 3. При нахиленні пляшки кулька 8 викачуної кришки; ється із свого положення внизу корпуса 1 і упирана Фіг.3 наведений поперечний переріз знімної ється в обмежувач 7 ходу кульки 8. При цьому кришки. рідина з пляшки проходить крізь нижній отвір корПляшковий затвор має циліндричний корпус 1, пуса 1, отвори 11, між нижньою частиною обмежуякий з зусиллям вставлений в горло 2 пляшки. вача 7 ходу кульки 8 і далі через носик 9 затвора. Знімна кришка 3, яка має шип 4, на якому розміПри поверненні пляшки у вертикальне положення щені ущільнюючі буртики 5, а також кільцевий викулька 8 повертається у своє первинне положення ступ 6. Усередині верхньої частини корпуса 1 і перекриває низ корпуса 1. встановлений обмежувач 7 ходу кульки 8, верхня Таким чином запропонований пляшковий зачастина якого переходить у носик 9 затвора. Притвор має достатнє ущільнення для укупорки, транчому діаметр нижнього отвору корпуса 1 виконаспортування і використання пляшок з таким затвоний менше діаметра кульки 8, таким чином, що ром. кулька закриває нижній отвір і не випадає з корпу 5 Комп’ютерна верстка В. Мацело 13931 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
