Пляшковий затвор

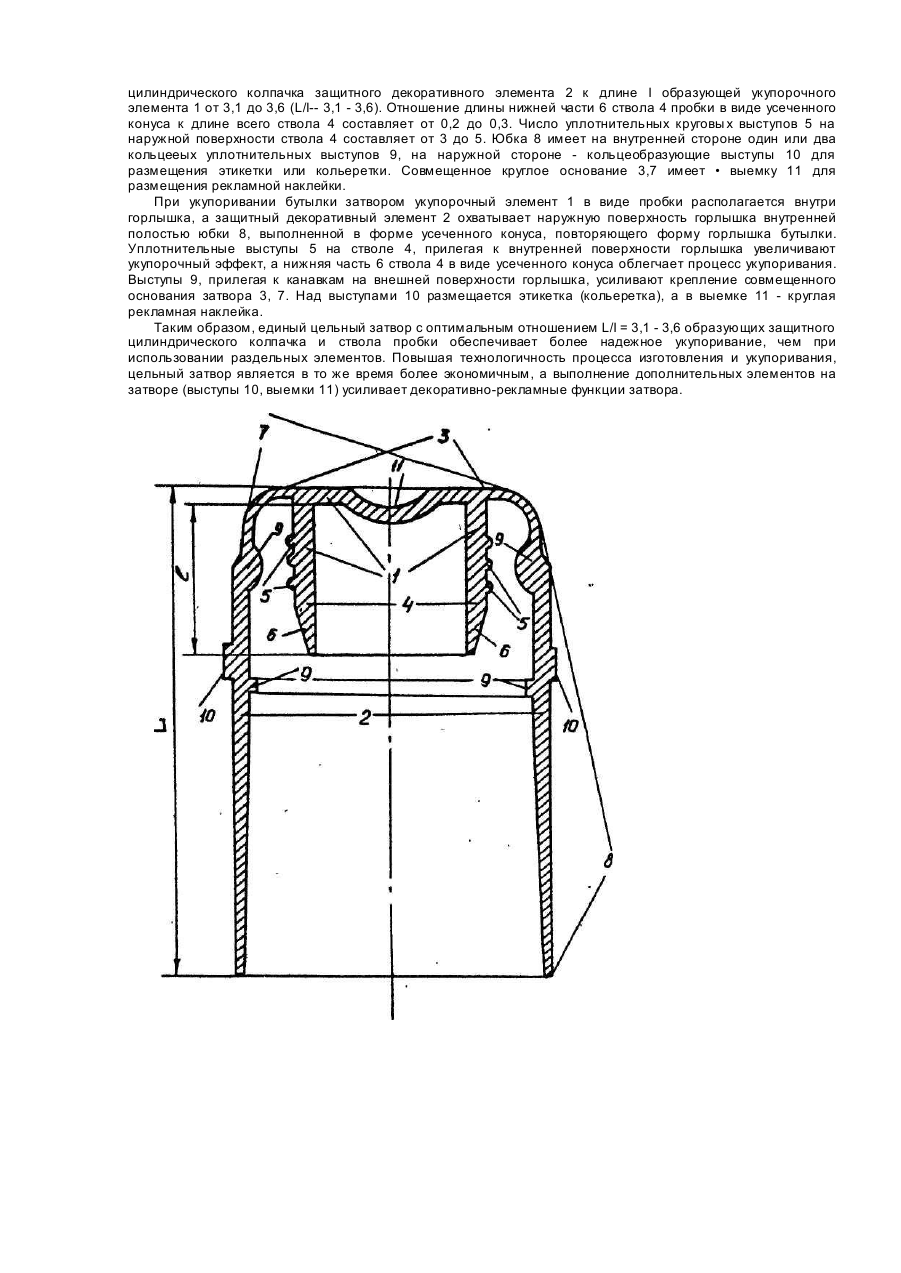

Полезная модель относится к безрезьбовым затворам, располагаемым внутри горлышек и может быть использована при укупоривании бутылок пробками с защитными декоративными колпачками. Широко известны резьбовые бутылочные затворы в виде колпачков-пробок с гарантийными поясками (лентами неприкосновенности), которые могут быть использованы для закрывания при одновременной реализации внешнего защитного декоративного колпачка. Ряд таких затворов состоят из расположенного внутри горлышка укупорачного элемента и охватывающего горлышко защитного элемента на резьбе, выполняющего в то же время декоративные функции. Однако такие резьбовые колпачки-пробки не могут быть применены для емкостей с безрезьбовыми горлышками, а в ряде случаев их применение нецелесообразном экономически не оправдано. Существуют безрезьбовые затворы-пробки, содержащие круглое основание, обеспечивающее фиксацию пробки на горлышке, и сопряженный с ним полый цилиндрический ствол с уплотнительными выступами на наружной поверхности ствола. Стенки ствола такой пробки могут быть выполнены в виде усеченного конуса. Однако укупоривание бутылок такими пробками недостаточно надежно, что в ряде случаев вызывает необходимость дополнительного размещения на наружной поверхности горлышка охватывающего его защитного цилиндрического колпачка, который может выполнять также функции декоративного элемента. Известный затвор для емкостей [1], принятый за прототип, включает расположенный внутри горлышка укупорочный элемент в виде пробки с притертой рабочей поверхностью, а также охватывающий наружную поверхность горлышка защитный декоративный элемент в виде цилиндрического колпачка-крышки. Укупорочный элемент прототипа содержит круглое основание и сопряженный с ним ствол с уплотнительными круговыми выступами на наружной поверхности, стенки которого выполнены в виде усеченного конуса, а цилиндрический колпачок-крышка содержит круглое основание, сопряженное с юбкой для охвата горлышка. При этом укупорочный и защитный декоративный элементы выполнены в виде отдельных взаимодополняющих элементов и закрепляются на горлышке автономно друг от друга. Такие безрезьбовые затворы более надежны вследствие наличия дополнительного защитного элемента в виде колпачка, который кроме повышения надежности укупоривания обеспечивает и декоративные функции. Однако производство и использование укупорочного и защитного элементов как отдельных составляющих затвора технологически нецелесообразно и экономически не оправдано. При этом раздельное выполнение элементов затвора в ряде случаев не может обеспечить достаточной надежности укупоривания, которая может быть повышена только при выполнении укупорочного и защитного элементов в едином цельном затворе при оптимальном отношении длин образующи х защитного цилиндрического колпачка и ствола пробки. Для повышения надежности и удобства те хнологии укупоривания по сравнению с прототипом кроме того необходимо выбирать обоснованные размеры конусной части ствола пробки, а также число уплотнительных выступов как на створе пробки, так и на внутренней поверхности защитного элемента. Декоративные функции известного затвора [1] в ряде случаев также являются недостаточными и требуют усиления в виде введения дополнительных элементов. Сущность предлагаемой полезной модели заключается в создании единого цельного безрезьбового бутылочного затвора с оптимальным отношением длин образующи х защитного цилиндрического колпачка и ствола пробки, т.е. такого затвора, который, являясь более экономичным по сравнению с резьбовыми затворами, обеспечил бы максимальное удовлетворение комплекса требований: повышение технологичности процесса изготовления и укупоривания затвора и его надежности по сравнению с известными аналогами и прототипом. Основной технический результат полезной модели - повышение надежности укупоривания при максимально возможном усилении его декоративно-рекламных функций. Технический результат достигается за счет того, что в бутылочном затворе, включающем расположенный внутри горлышка укупорочный элемент в виде пробки и охватывающий наружную поверхность горлышка бутылки защитный декоративный элемент в виде цилиндрического колпачка, причем укупорочный элемент содержит круглое основание и сопряженный с ним полый цилиндрический ствол с уплотнительными круговыми выступами на наружной поверхности, стенки которого в нижней части выполнены в виде усеченного конуса, а цилиндрический колпачок содержит круглое основание, сопряженное с юбкой для охвата горлышка бутылки, укупорочный и защитный декоративный элементы выполнены в виде единого цельного затвора, совмещенного по их круглым основаниям, при отношении длины образующей цилиндрического колпачка защитного декоративного элемента к длине образующей ствола ук упорочного элемента от 3,1 до 3,6. При этом отношение длины нижней части ствола пробки в виде усеченного конуса к длине всего ствола составляет от 0,2 до 0,3, а число уплотнительных круговых выступов на наружной поверхности ствола пробки составляет от 3 до 5, Кроме того, юбка цилиндрического колпачка имеет на внутренней стороне один или два кольцевых уплотнительных выступа, прилегающих к канавкам на внешней поверхности горлышка бутылки, а внутренняя полость юбки выполнена в форме усеченного конуса, повторяющего форму горлышка бутылки. Для декоративно-рекламных Целей на наружной стороне юбки цилиндрического колпачка выполняются один или два кольцеобразных выступа для размещения этикетки или кольеретки, а совмещенное круглое основание имеет выемку в виде вогн уто го мениска для размещения рекламной наклейки. Бутылочный затвор выполнен из полимерного материала, например полиэтилена. На чертеже приведена схема-разрез бутылочного затвора. Затвор содержит укупорочный элемент 1 в виде пробки и защитный декоративный элемент 2 в виде цилиндрического колпачка. Укупорочный элемент 1 содержит круглое основание 3 и сопряженный с ним полый цилиндрический ствол 4 с уплотнительными круговыми выступами 5 на наружной поверхности. Стенки ствола 4 в нижней части 6 выполнены в виде усеченного конуса. Цилиндрический колпачок 2 включает круглое основание 7, сопряженное с юбкой 8, охватывающей наружную поверхность горлышка. Элементы 1 и 2 выполнены в виде единого цельного затвора, совмещенного по их круглым основаниям 3 и 7, при соотношении длины L образующей цилиндрического колпачка защитного декоративного элемента 2 к длине I образующей укупорочного элемента 1 от 3,1 до 3,6 (L/I-- 3,1 - 3,6). Отношение длины нижней части 6 ствола 4 пробки в виде усеченного конуса к длине всего ствола 4 составляет от 0,2 до 0,3. Число уплотнительных круговы х выступов 5 на наружной поверхности ствола 4 составляет от 3 до 5. Юбка 8 имеет на внутренней стороне один или два кольцееых уплотнительных выступов 9, на наружной стороне - кольцеобразующие выступы 10 для размещения этикетки или кольеретки. Совмещенное круглое основание 3,7 имеет • выемку 11 для размещения рекламной наклейки. При укупоривании бутылки затвором укупорочный элемент 1 в виде пробки располагается внутри горлышка, а защитный декоративный элемент 2 охватывает наружную поверхность горлышка внутренней полостью юбки 8, выполненной в форме усеченного конуса, повторяющего форму горлышка бутылки. Уплотнительные выступы 5 на стволе 4, прилегая к внутренней поверхности горлышка увеличивают укупорочный эффект, а нижняя часть 6 ствола 4 в виде усеченного конуса облегчает процесс укупоривания. Выступы 9, прилегая к канавкам на внешней поверхности горлышка, усиливают крепление совмещенного основания затвора 3, 7. Над выступами 10 размещается этикетка (кольеретка), а в выемке 11 - круглая рекламная наклейка. Таким образом, единый цельный затвор с оптимальным отношением L/I = 3,1 - 3,6 образующих защитного цилиндрического колпачка и ствола пробки обеспечивает более надежное укупоривание, чем при использовании раздельных элементов. Повышая технологичность процесса изготовления и укупоривания, цельный затвор является в то же время более экономичным, а выполнение дополнительных элементов на затворе (выступы 10, выемки 11) усиливает декоративно-рекламные функции затвора.
