Високовольтний дільник напруги

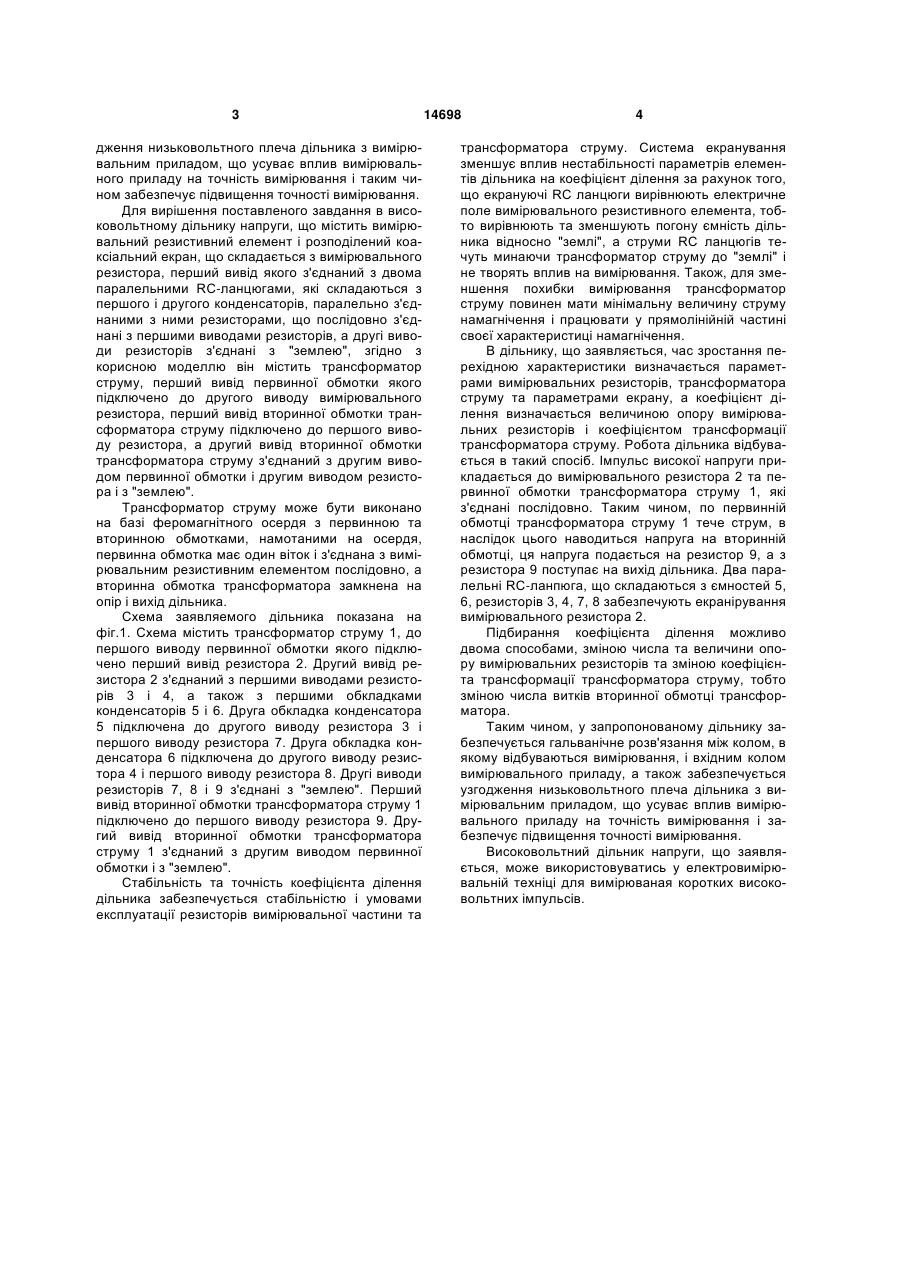

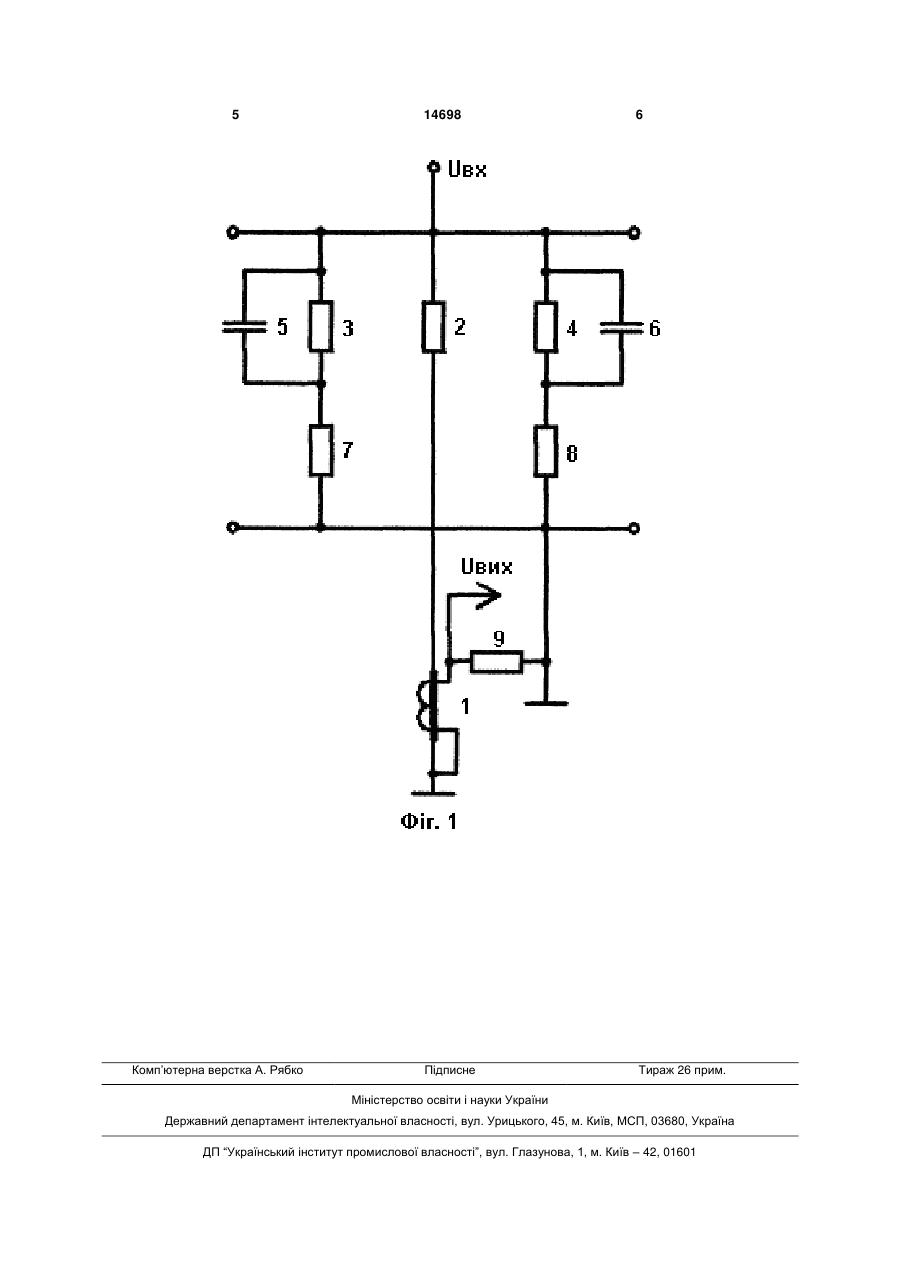

1. Високовольтний дільник напруги, що містить вимірювальний резистивний елемент і розподілений коаксіальний екран, що складається з вимірювального резистора, перший вивід якого з'єднаний з двома паралельними RC-ланцюгами, які складаються з першого і другого конденсаторів, паралельно з'єднаними з ними резисторами, що послідовно з'єднані з першими виводами резисторів, а другі виводи резисторів з'єднані з “землею”, 3 дження низьковольтного плеча дільника з вимірювальним приладом, що усуває вплив вимірювального приладу на точність вимірювання і таким чином забезпечує підвищення точності вимірювання. Для вирішення поставленого завдання в високовольтному дільнику напруги, що містить вимірювальний резистивний елемент і розподілений коаксіальний екран, що складається з вимірювального резистора, перший вивід якого з'єднаний з двома паралельними RC-ланцюгами, які складаються з першого і другого конденсаторів, паралельно з'єднаними з ними резисторами, що послідовно з'єднані з першими виводами резисторів, а другі виводи резисторів з'єднані з "землею", згідно з корисною моделлю він містить трансформатор струму, перший вивід первинної обмотки якого підключено до другого виводу вимірювального резистора, перший вивід вторинної обмотки трансформатора струму підключено до першого виводу резистора, а другий вивід вторинної обмотки трансформатора струму з'єднаний з другим виводом первинної обмотки і другим виводом резистора і з "землею". Трансформатор струму може бути виконано на базі феромагнітного осердя з первинною та вторинною обмотками, намотаними на осердя, первинна обмотка має один віток і з'єднана з вимірювальним резистивним елементом послідовно, а вторинна обмотка трансформатора замкнена на опір і вихід дільника. Схема заявляемого дільника показана на фіг.1. Схема містить трансформатор струму 1, до першого виводу первинної обмотки якого підключено перший вивід резистора 2. Другий вивід резистора 2 з'єднаний з першими виводами резисторів 3 і 4, а також з першими обкладками конденсаторів 5 і 6. Друга обкладка конденсатора 5 підключена до другого виводу резистора 3 і першого виводу резистора 7. Друга обкладка конденсатора 6 підключена до другого виводу резистора 4 і першого виводу резистора 8. Другі виводи резисторів 7, 8 і 9 з'єднані з "землею". Перший вивід вторинної обмотки трансформатора струму 1 підключено до першого виводу резистора 9. Другий вивід вторинної обмотки трансформатора струму 1 з'єднаний з другим виводом первинної обмотки і з "землею". Стабільність та точність коефіцієнта ділення дільника забезпечується стабільністю і умовами експлуатації резисторів вимірювальної частини та 14698 4 трансформатора струму. Система екранування зменшує вплив нестабільності параметрів елементів дільника на коефіцієнт ділення за рахунок того, що екрануючі RC ланцюги вирівнюють електричне поле вимірювального резистивного елемента, тобто вирівнюють та зменшують погону ємність дільника відносно "землі", а струми RC ланцюгів течуть минаючи трансформатор струму до "землі" і не творять вплив на вимірювання. Також, для зменшення похибки вимірювання трансформатор струму повинен мати мінімальну величину струму намагнічення і працювати у прямолінійній частині своєї характеристиці намагнічення. В дільнику, що заявляється, час зростання перехідною характеристики визначається параметрами вимірювальних резисторів, трансформатора струму та параметрами екрану, а коефіцієнт ділення визначається величиною опору вимірювальних резисторів і коефіцієнтом трансформації трансформатора струму. Робота дільника відбувається в такий спосіб. Імпульс високої напруги прикладається до вимірювального резистора 2 та первинної обмотки трансформатора струму 1, які з'єднані послідовно. Таким чином, по первинній обмотці трансформатора струму 1 тече струм, в наслідок цього наводиться напруга на вторинній обмотці, ця напруга подається на резистор 9, а з резистора 9 поступає на вихід дільника. Два паралельні RC-ланпюга, що складаються з ємностей 5, 6, резисторів 3, 4, 7, 8 забезпечують екранірування вимірювального резистора 2. Підбирання коефіцієнта ділення можливо двома способами, зміною числа та величини опору вимірювальних резисторів та зміною коефіцієнта трансформації трансформатора струму, тобто зміною числа витків вторинної обмотці трансформатора. Таким чином, у запропонованому дільнику забезпечується гальванічне розв'язання між колом, в якому відбуваються вимірювання, і вхідним колом вимірювального приладу, а також забезпечується узгодження низьковольтного плеча дільника з вимірювальним приладом, що усуває вплив вимірювального приладу на точність вимірювання і забезпечує підвищення точності вимірювання. Високовольтний дільник напруги, що заявляється, може використовуватись у електровимірювальній техніці для вимірюваная коротких високовольтних імпульсів. 5 Комп’ютерна верстка А. Рябко 14698 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
