Віброзбуджувач

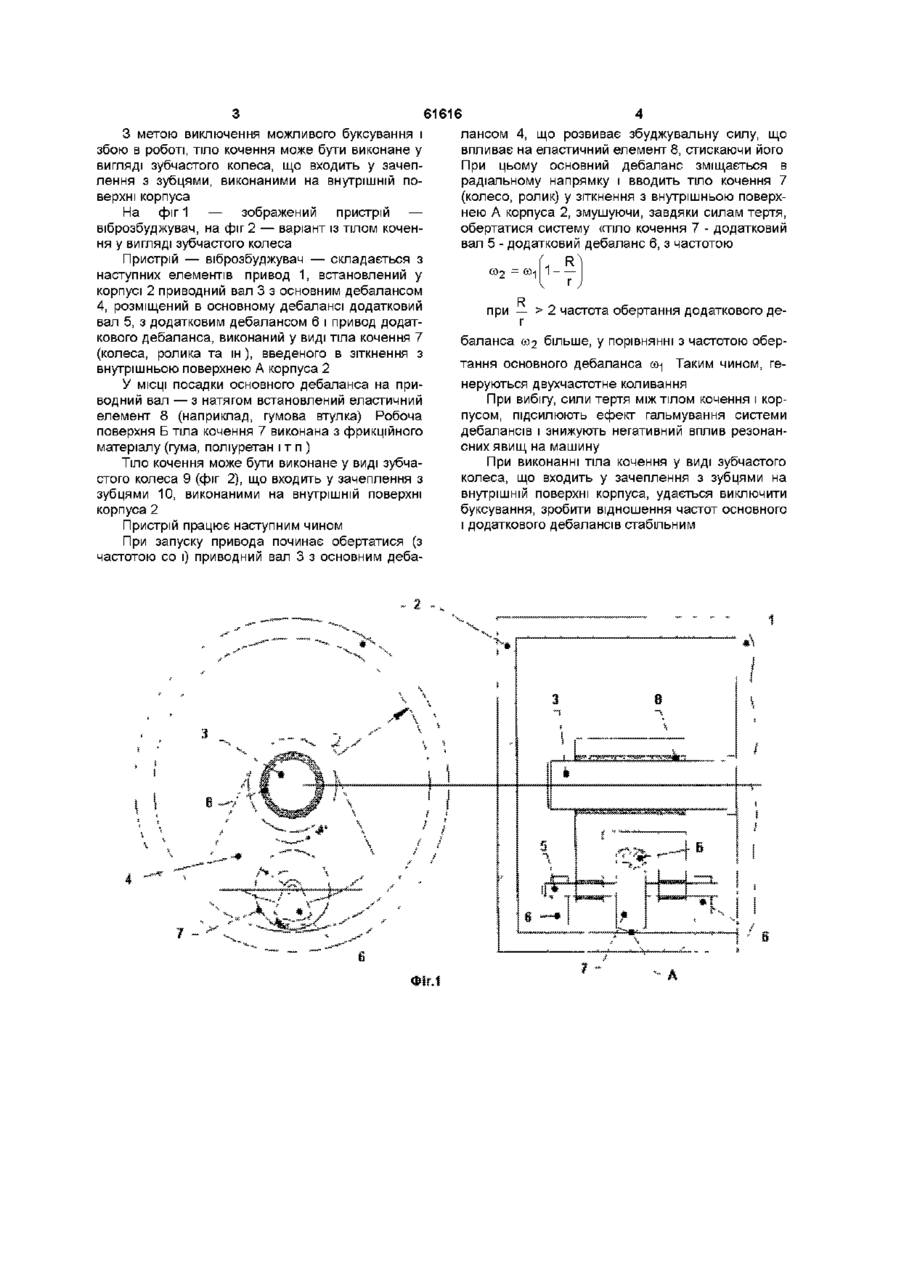

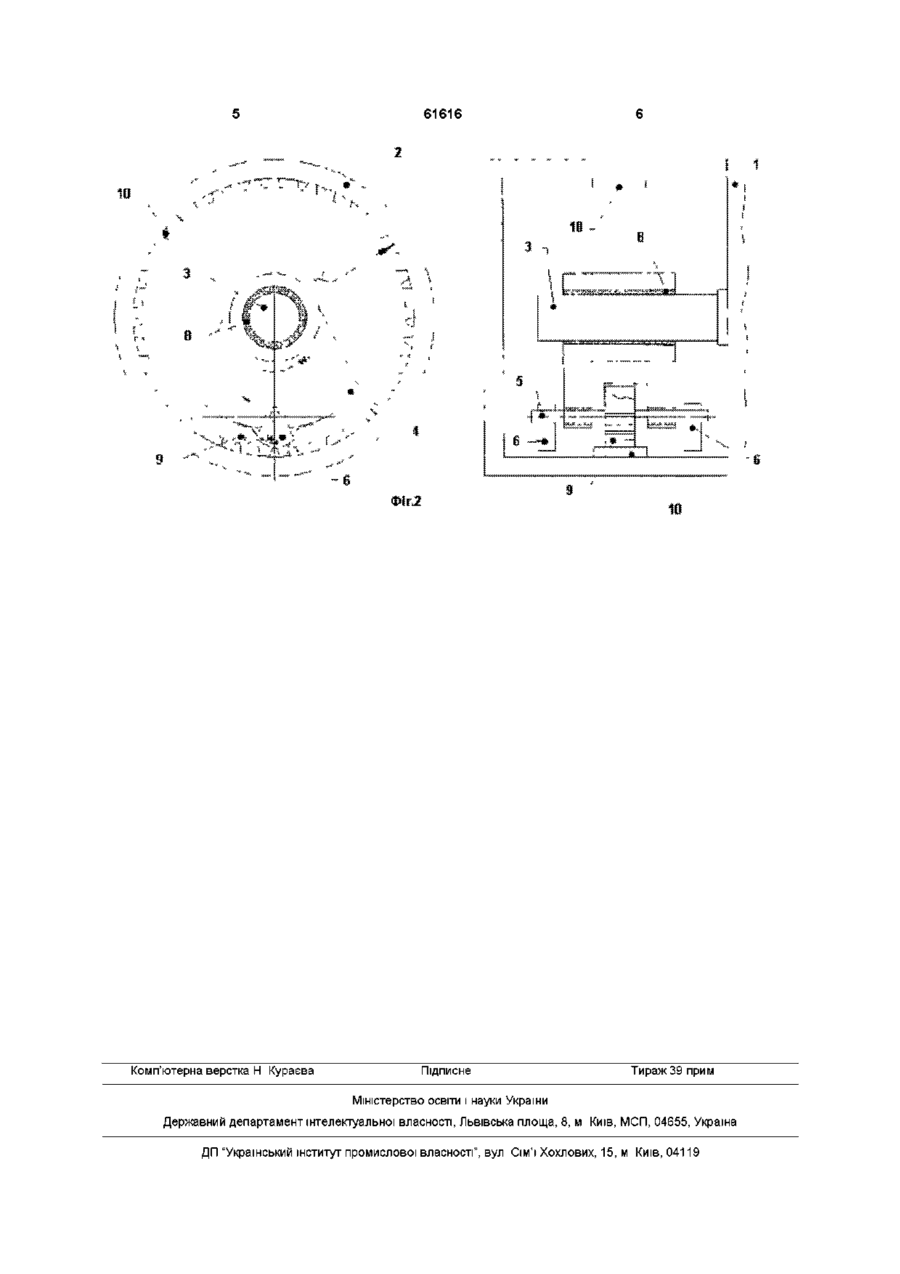

1 Віброзбуджувач, що містить привід, встановлений у корпусі привідний вал з основним дебалансом, розміщений в основному дебалансі додатковий вал з додатковим дебалансом і привід додаткового дебаланса, який відрізняється тим, що привід додаткового дебаланса виконаний у вигляді тіла кочення (колеса, ролика і т п ), введеного в стикання з внутрішньою поверхнею корпуса 2 Віброзбуджувач по п 1, який відрізняється тим, що в МІСЦІ посадки основного дебаланса на привідний вал з натягом встановлений еластичний елемент (наприклад гумова втулка) 3 Віброзбуджувач по пп 1,2, який відрізняється тим, що робоча поверхня тіла кочення виконана з фрикційного матеріалу (гума, поліуретан та інш ) 4 Віброзбуджувач по п 1, який відрізняється тим, що тіло кочення виконане у вигляді зубчастого колеса, що входить у зачеплення з зубцями, виконаними на внутрішній поверхні корпуса Винахід відноситься до збудників механічних коливань і може бути використай у вібраційних машинах, зокрема у віброформувальних пресах, вібромайданчиках, начіпних вібраторах і т п ВІДОМІ пристрої для збудження механічних коливань, що вкдючають основні складові елементи привод, встановлений у корпусі приводний вал з дебалансом [1] Найбільш близьким пристроєм стосовно пропонованого є віброзбуджувач, що включає привод, встановлений у корпусі приводний вал з основним дебалансом, розміщений в основному дебалансі додатковий вал з додатковим дебалансом і привод додаткового дебаланса [2] Недоліком даного пристрою є те, що збільшення частоти обертання додаткового дебаланса відбувається за рахунок «відставання» основного дебаланса від приводного вала через їхню вільну установку друг щодо друга При цьому зменшується збурювальна сила основного дебаланса, що знижує ефективність двухчастотного вібровпливу на оброблюване середовище Нами поставлена задача — підвищити ефективність двухчастотного вібровпливу на оброблю ване середовище шляхом генерування потрібного зусилля, що обурює, додаткового високочастотного дебаланса при збереженні частоти і зусилля, що обурює, основного дебаланса вібровозбуджувача Ціль досягається тим, що у віброзбуджувача, що включає привод, встановлений у корпусі приводний вал з основним дебалансом, розміщений в основному дебалансі додатковий вал з додатковим дебалансом, — привод додаткового дебаланса виконаний у вигляді тіла кочення (колеса, ролика і т п), введеного в зіткнення з внутрішньою поверхнею корпуса З метою одержання гарантованого контакту тіла кочення (колеса, ролика та інш) із внутрішньою поверхнею корпуса, — у МІСЦІ посадки основного дебаланса на приводний вал з натягом встановлений еластичний елемент (наприклад, гумова втулка) З метою швидкої зупинки при вибігу віброзбуджувача і зменшення часу проходження резонансних зон шляхом гальмування, — робоча поверхня тіла кочення виконана з фрикційного матеріалу (гума, поліуретан та ш ) (О (О (О 61616 З метою виключення можливого буксування і збою в роботі, тіло кочення може бути виконане у вигляді зубчастого колеса, що входить у зачеплення з зубцями, виконаними на внутрішній поверхні корпуса На фіг 1 — зображений пристрій — віброзбуджувач, на фіг 2 — варіант із тілом кочення у вигляді зубчастого колеса Пристрій — віброзбуджувач — складається з наступних елементів привод 1, встановлений у корпусі 2 приводний вал 3 з основним дебалансом 4, розміщений в основному дебалансі додатковий вал 5, з додатковим дебалансом 6 і привод додаткового дебаланса, виконаний у виді тіла кочення 7 (колеса, ролика та ш), введеного в зіткнення з внутрішньою поверхнею А корпуса 2 У МІСЦІ посадки основного дебаланса на приводний вал — з натягом встановлений еластичний елемент 8 (наприклад, гумова втулка) Робоча поверхня Б тіла кочення 7 виконана з фрикційного матеріалу (гума, поліуретан і т п ) Тіло кочення може бути виконане у виді зубчастого колеса 9 (фіг 2), що входить у зачеплення з зубцями 10, виконаними на внутрішній поверхні корпуса 2 Пристрій працює наступним чином При запуску привода починає обертатися (з частотою со і) приводний вал 3 з основним деба лансом 4, що розвиває збуджувальну силу, що впливає на еластичний елемент 8, стискаючи його При цьому основний дебаланс зміщається в радіальному напрямку і вводить тіло кочення 7 (колесо, ролик) у зіткнення з внутрішньою поверхнею А корпуса 2, змушуючи, завдяки силам тертя, обертатися систему «тіло кочення 7 - додатковий вал 5 - додатковий дебаланс 6, з частотою со2 = сої (л 1 R R при — > 2 частота обертання додаткового дег баланса а>2 більше, у порівнянні з частотою обертання основного дебаланса с - Таким чином, гео| неруються двухчастотне коливання При вибігу, сили тертя між тілом кочення і корпусом, підсилюють ефект гальмування системи дебалансів і знижують негативний вплив резонанснихявищ на машину При виконанні тіла кочення у виді зубчастого колеса, що входить у зачеплення з зубцями на внутрішній поверхні корпуса, удається виключити буксування, зробити відношення частот основного і додаткового дебалансів стабільним 61616 яг: Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
