Затискач для з’єднання деталей

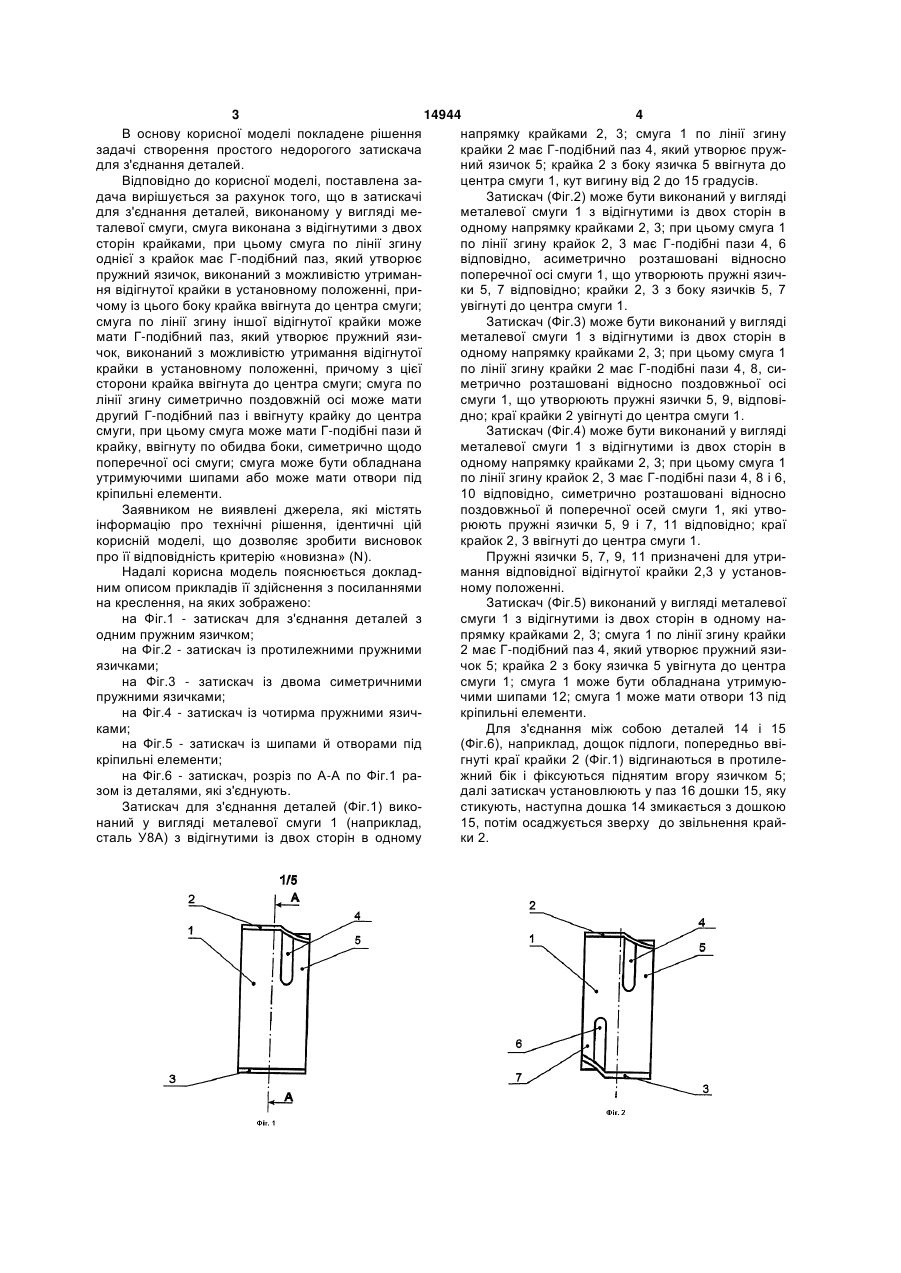

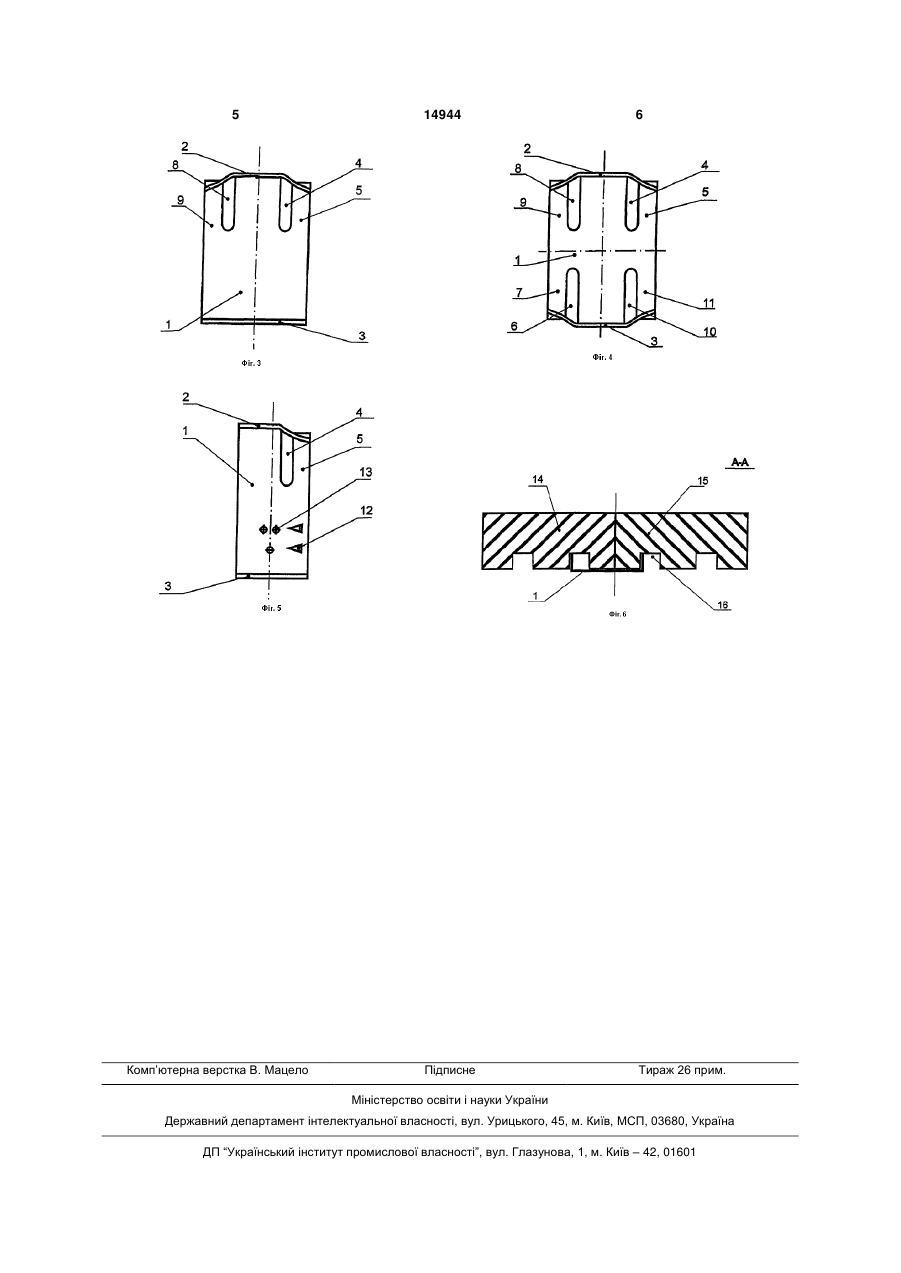

1. Затискач для з'єднання деталей, виконаний у вигляді металевої смуги, який відрізняється тим, що смуга виконана з відігнутими із двох сторін крайками, при цьому смуга по лінії згину однієї із крайок має Г-подібний паз, який утворює пружний язичок, виконаний з можливістю втримання відіг 3 14944 4 В основу корисної моделі покладене рішення напрямку крайками 2, 3; смуга 1 по лінії згину задачі створення простого недорогого затискача крайки 2 має Г-подібний паз 4, який утворює пруждля з'єднання деталей. ний язичок 5; крайка 2 з боку язичка 5 ввігнута до Відповідно до корисної моделі, поставлена зацентра смуги 1, кут вигину від 2 до 15 градусів. дача вирішується за рахунок того, що в затискачі Затискач (Фіг.2) може бути виконаний у вигляді для з'єднання деталей, виконаному у вигляді меметалевої смуги 1 з відігнутими із двох сторін в талевої смуги, смуга виконана з відігнутими з двох одному напрямку крайками 2, 3; при цьому смуга 1 сторін крайками, при цьому смуга по лінії згину по лінії згину крайок 2, 3 має Г-подібні пази 4, 6 однієї з крайок має Г-подібний паз, який утворює відповідно, асиметрично розташовані відносно пружний язичок, виконаний з можливістю утриманпоперечної осі смуги 1, що утворюють пружні язичня відігнутої крайки в установному положенні, прики 5, 7 відповідно; крайки 2, 3 з боку язичків 5, 7 чому із цього боку крайка ввігнута до центра смуги; увігнуті до центра смуги 1. смуга по лінії згину іншої відігнутої крайки може Затискач (Фіг.3) може бути виконаний у вигляді мати Г-подібний паз, який утворює пружний язиметалевої смуги 1 з відігнутими із двох сторін в чок, виконаний з можливістю утримання відігнутої одному напрямку крайками 2, 3; при цьому смуга 1 крайки в установному положенні, причому з цієї по лінії згину крайки 2 має Г-подібні пази 4, 8, систорони крайка ввігнута до центра смуги; смуга по метрично розташовані відносно поздовжньої осі лінії згину симетрично поздовжній осі може мати смуги 1, що утворюють пружні язички 5, 9, відповідругий Г-подібний паз і ввігнуту крайку до центра дно; краї крайки 2 увігнуті до центра смуги 1. смуги, при цьому смуга може мати Г-подібні пази й Затискач (Фіг.4) може бути виконаний у вигляді крайку, ввігнуту по обидва боки, симетрично щодо металевої смуги 1 з відігнутими із двох сторін в поперечної осі смуги; смуга може бути обладнана одному напрямку крайками 2, 3; при цьому смуга 1 утримуючими шипами або може мати отвори під по лінії згину крайок 2, 3 має Г-подібні пази 4, 8 і 6, кріпильні елементи. 10 відповідно, симетрично розташовані відносно Заявником не виявлені джерела, які містять поздовжньої й поперечної осей смуги 1, які утвоінформацію про технічні рішення, ідентичні цій рюють пружні язички 5, 9 і 7, 11 відповідно; краї корисній моделі, що дозволяє зробити висновок крайок 2, 3 ввігнуті до центра смуги 1. про її відповідність критерію «новизна» (N). Пружні язички 5, 7, 9, 11 призначені для утриНадалі корисна модель пояснюється докладмання відповідної відігнутої крайки 2,3 у установним описом прикладів її здійснення з посиланнями ному положенні. на креслення, на яких зображено: Затискач (Фіг.5) виконаний у вигляді металевої на Фіг.1 - затискач для з'єднання деталей з смуги 1 з відігнутими із двох сторін в одному наодним пружним язичком; прямку крайками 2, 3; смуга 1 по лінії згину крайки на Фіг.2 - затискач із протилежними пружними 2 має Г-подібний паз 4, який утворює пружний язиязичками; чок 5; крайка 2 з боку язичка 5 увігнута до центра на Фіг.3 - затискач із двома симетричними смуги 1; смуга 1 може бути обладнана утримуюпружними язичками; чими шипами 12; смуга 1 може мати отвори 13 під на Фіг.4 - затискач із чотирма пружними язичкріпильні елементи. ками; Для з'єднання між собою деталей 14 і 15 на Фіг.5 - затискач із шипами й отворами під (Фіг.6), наприклад, дощок підлоги, попередньо ввікріпильні елементи; гнуті краї крайки 2 (Фіг.1) відгинаються в протилена Фіг.6 - затискач, розріз по А-А по Фіг.1 ражний бік і фіксуються піднятим вгору язичком 5; зом із деталями, які з'єднують. далі затискач установлюють у паз 16 дошки 15, яку Затискач для з'єднання деталей (Фіг.1) викостикують, наступна дошка 14 змикається з дошкою наний у вигляді металевої смуги 1 (наприклад, 15, потім осаджується зверху до звільнення крайсталь У8А) з відігнутими із двох сторін в одному ки 2. 5 Комп’ютерна верстка В. Мацело 14944 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
