H01R 4/66 — з’єднання для заземлення, наприклад заземлюючі пластини, заземлюючі штирі

Номер патенту: 100872

Опубліковано: 10.08.2015

Автор: Скригунець Володимир Васильович

МПК: C23F 13/00, H01R 4/66

Мітки: графітовий, анодний, заземлювач

Формула / Реферат:

1. Анодний заземлювач графітовий, що складається з електрода з приєднаним до нього струмопровідним кабелем, який відрізняється тим, що електрод виконаний у вигляді стержня з графіту круглого або прямокутного перерізу, причому струмопровідний кабель з'єднаний з електродом через герметичний водонепроникний з'єднувальний вузол, в якому порожнина навколо з'єднання графітового електрода та струмопровідного кабелю заповнена поліепоксидною смолою...

Номер патенту: 83563

Опубліковано: 10.09.2013

Автор: Скригунець Володимир Васильович

МПК: H01R 4/66, C23F 13/00

Мітки: пластинчастий, анодний, заземлювач

Формула / Реферат:

1. Анодний заземлювач пластинчастий, що містить центральний електрод з приєднаним до нього струмопровідним кабелем, який відрізняється тим, що центральний електрод виконаний у вигляді пластини з графітопласту, причому струмопровідний кабель з'єднаний з центральним електродом через герметичний водонепроникний з'єднувальний вузол.2. Анодний заземлювач за п. 1, який відрізняється тим, що центральний електрод розміщений в пустотілому...

Номер патенту: 53219

Опубліковано: 27.09.2010

Автори: Муфель Лев Абрамович, Демченко Олег Олександрович, Гладков Олександр Юрійович

МПК: H01R 4/66

Мітки: система, заземлення, обладнання, гірничошахтного

Формула / Реферат:

Система заземлення гірничошахтного обладнання, що містить заземлювальну жилу, заземлювальний дріт і місцевий заземлювач, яка відрізняється тим, що містить додаткову жилу - екранну, один кінець якої через резистор сполучено із заземлювачем, а другий - ізольований, при цьому ця жила контактує з екранним шаром силових жил.

Номер патенту: 82657

Опубліковано: 12.05.2008

Автори: Орєшкін Дмитро Олександрович, Чемуранов Володимир Андрійович, Дмитрієва Ірина Вячеславовна

МПК: H01R 4/66

Мітки: заземлення, пристрій, кріплення

Формула / Реферат:

Пристрій для кріплення заземлення на проводах високовольтних ліній електропередачі, який включає пружину, притискач, який в і д р і з н я є т ь с я тим, що у притискачі виконаний отвір, вісь закріплена на штанзі, притискна губка з одного боку шарнірно закріплена за допомогою осі, а з іншого – рухомо розміщена в отворі притискувача, стрижень з одного кінця нерухомо під прямим кутом з'єднаний з притискною губкою, а іншим кінцем рухомо...

Номер патенту: 25518

Опубліковано: 10.08.2007

Автори: Кузьмінський Володимир Сергійович, Резніченко Тимофій Пилипович

МПК: H01R 4/66

Мітки: вертикального, електрода, збірного, посадки, конструкція

Формула / Реферат:

Конструкція для посадки збірного вертикального електрода, що містить затискач для приєднання стержня до горизонтального електрода, яка відрізняється тим, що конструкція містить напрямну втулку, перпендикулярно приєднану до пластини, зафіксованої на місці розміщення вертикального електрода, закріпленого болтом.

Номер патенту: 77230

Опубліковано: 15.11.2006

Автори: Дмитрієва Ірина Вячеславовна, Чемуранов Володимир Андрійович, Орєшкін Дмитро Олександрович

МПК: H01R 4/66

Мітки: кріплення, пристрій, заземлення

Формула / Реферат:

Пристрій для кріплення заземлення на провисаючих і ненатягнутих проводах високовольтних ліній електропередачі, що містить фіксуючу пружину, притискач, який відрізняється тим, що додатково містить притискну губку, стрижень, пластини для з’єднання елементів заземлення і вісь для кріплення притискної губки, причому вказана вісь винесена разом зі стрижнем пружини донизу відносно проводу, який заземлюється, а дугоподібна конфігурація притискної...

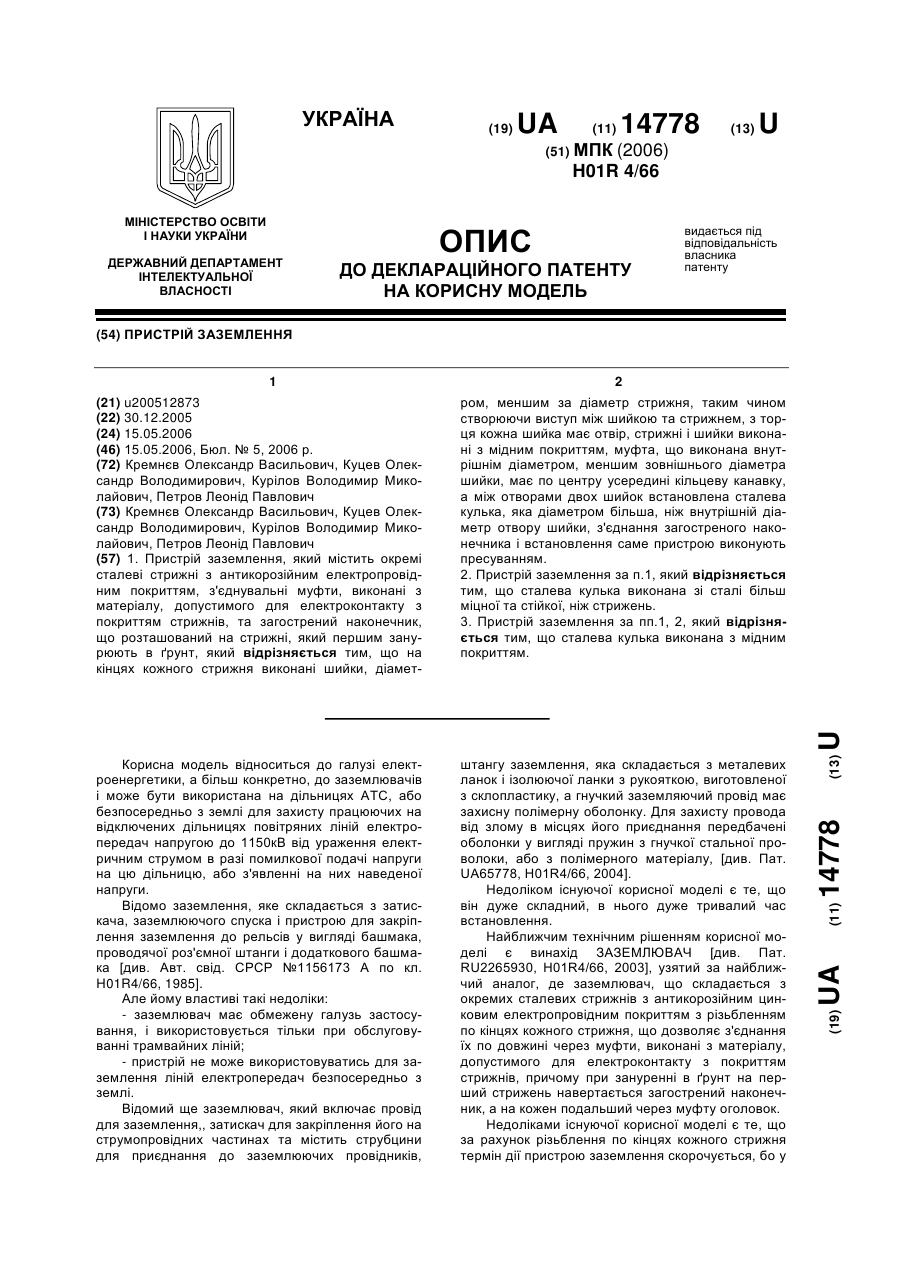

Номер патенту: 14778

Опубліковано: 15.05.2006

Автори: Кремнєв Олександр Васильович, Куцев Олександр Володимирович, Курилов Володимир Миколайович, Петров Леонід Павлович

МПК: H01R 4/66

Мітки: заземлення, пристрій

Формула / Реферат:

1. Пристрій заземлення, який містить окремі сталеві стрижні з антикорозійним електропровідним покриттям, з'єднувальні муфти, виконані з матеріалу, допустимого для електроконтакту з покриттям стрижнів, та загострений наконечник, що розташований на стрижні, який першим занурюють в ґрунт, який відрізняється тим, що на кінцях кожного стрижня виконані шийки, діаметром, меншим за діаметр стрижня, таким чином створюючи виступ між шийкою та стрижнем,...

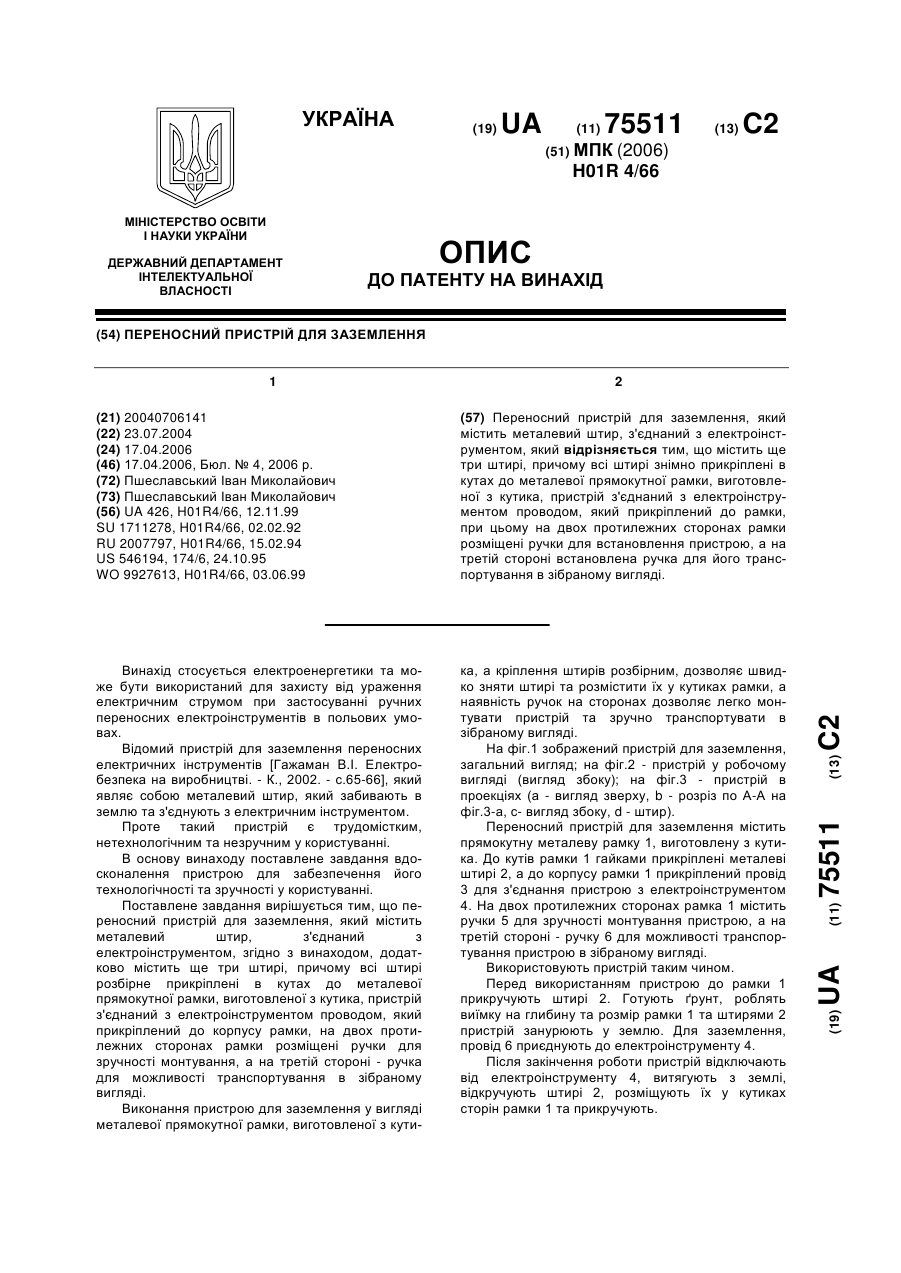

Номер патенту: 75511

Опубліковано: 17.04.2006

Автор: Пшеславський Іван Миколайович

МПК: H01R 4/66

Мітки: заземлення, переносний, пристрій

Формула / Реферат:

Переносний пристрій для заземлення, який містить металевий штир, з'єднаний з електроінструментом, який відрізняється тим, що містить ще три штирі, причому всі штирі знімно прикріплені в кутах до металевої прямокутної рамки, виготовленої з кутика, пристрій з'єднаний з електроінструментом проводом, який прикріплений до рамки, при цьому на двох протилежних сторонах рамки розміщені ручки для встановлення пристрою, а на третій стороні встановлена...

Номер патенту: 10510

Опубліковано: 15.11.2005

Автори: Борисов Руслан Константинович, Коліушко Георгій Михайлович

МПК: G01R 31/02, H01R 4/66

Мітки: діагностики, пристрій, провідних, підземних, об'єктів

Формула / Реферат:

1. Пристрій для діагностики підземних провідних об'єктів, який містить задавальний генератор, регістратор, датчик у вигляді індукційного перетворювача і струмовий електрод, який відрізняється тим, що додатково уведені потенційні електроди та вимірювач напруги, при цьому вимірювач напруги уведений до регістратора.2. Пристрій за п. 1, який відрізняється тим, що індукційний перетворювач виконаний у вигляді повітряного трансформатора і...

Номер патенту: 65778

Опубліковано: 15.04.2004

Автори: Дмитрієва Ірина Вячеславовна, Чемуранов Володимир Андрійович, Орєшкін Дмитро Олександрович

МПК: H01R 4/66

Мітки: переносне, заземлення

Формула / Реферат:

1. Переносне заземлення, яке включає гнучкий провід для заземлення, затискач для закріплення його на струмопровідних частинах, яке відрізняється тим, що додатково містить штангу заземлення, яка складається з металевих ланок і ізолюючої ланки з рукояткою, виготовленої з склопластику, струбцин для приєднання до заземляючих провідників, причому гнучкий провід для заземлення має захисну полімерну оболонку, а для захисту проводу від злому в місцях...

Номер патенту: 63026

Опубліковано: 15.01.2004

Автори: Мрихін Віктор Іванович, Сєргєєв Дмітрій Анатолієвіч

МПК: H01R 4/66

Мітки: заземлюючий, затискач

Формула / Реферат:

Заземлюючий затискач, що містить електродинамічний контур, утворений розташованими одна уздовж іншої планками, виконаними з пружного феромагнітного матеріалу, контактний вузол, розташований у верхній частині електродинамічного контуру і складений з контакт-деталей, що утворюють, по сумісництву, обмежник переміщення заземлюваного провідника,  захват для уловлювання заземлюваного провідника, клему для приєднання заземлюючого проводу, розміщену...

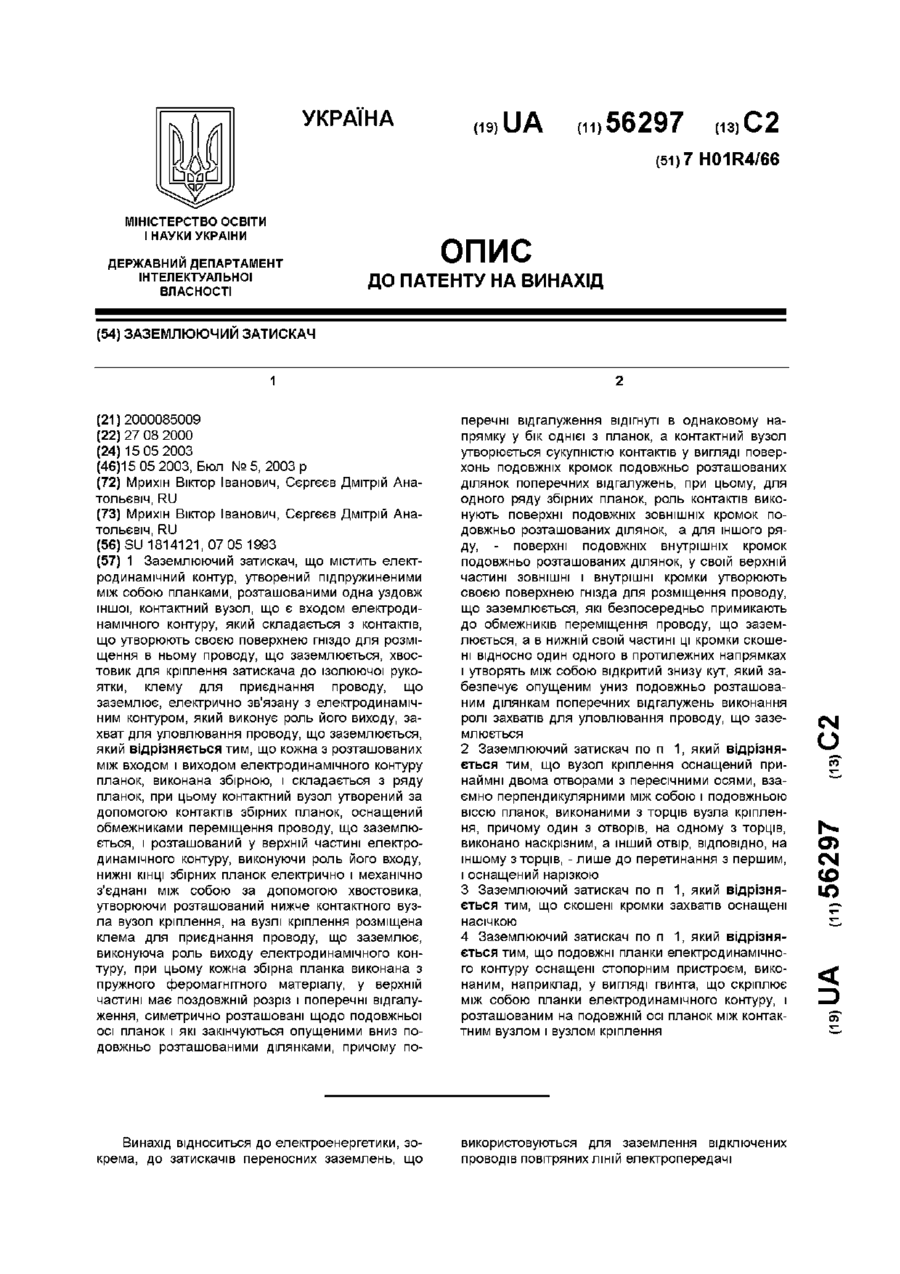

Номер патенту: 56297

Опубліковано: 15.05.2003

Автори: Мрихін Віктор Іванович, Сєргєєв Дмітрій Анатольєвіч

МПК: H01R 4/66

Мітки: заземлюючий, затискач

Формула / Реферат:

1. Заземлюючий затискач, що містить електродинамічний контур, утворений підпружиненими між собою планками, розташованими одна уздовж іншої, контактний вузол, що є входом електродинамічного контуру, який складається з контактів, що утворюють своєю поверхнею гніздо для розміщення в ньому проводу, що заземлюється, хвостовик для кріплення затискача до ізолюючої рукоятки, клему для приєднання проводу, що заземлює, електрично зв'язану з...

Номер патенту: 51857

Опубліковано: 16.12.2002

Автори: Колосюк Володимир Петрович, Філоненко Валерій Олексійович, Пронь Володимир Васильович

МПК: H01R 4/66

Мітки: заземлення, умовах, шахтних, електроустановок, система

Формула / Реферат:

Система для заземления электроустановки в шахтных условиях, содержащая проводник заземления, прикрепленный первым концом к рамам металлокрепи горной выработки, а вторым - к зажиму для подключения к корпусу электроустановки, отличающаяся тем, что, с целью повышения безопасности путем снижения величины сопротивления заземления, количество n рам металлокрепи, соединенных с первым концом проводника заземления, определено из...

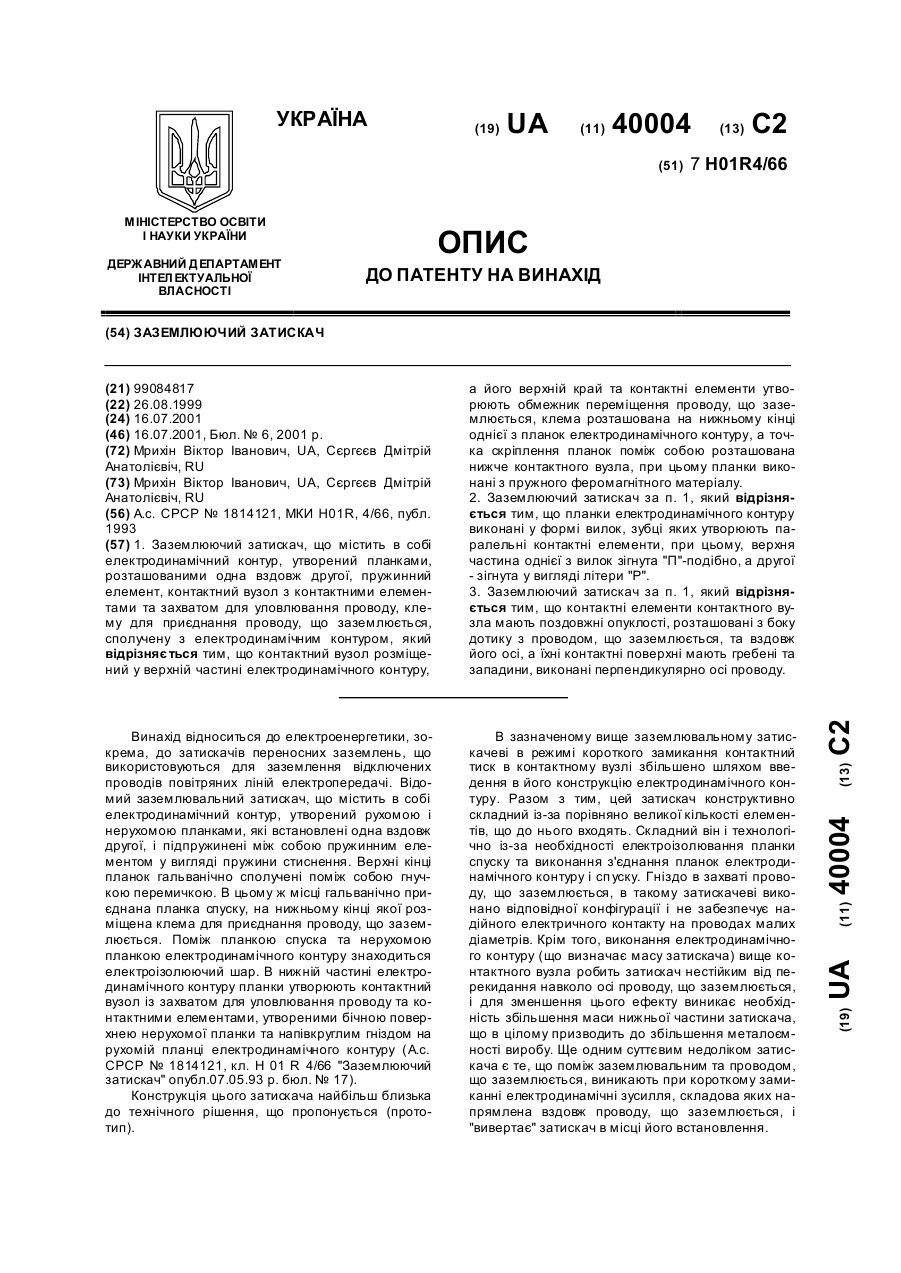

Номер патенту: 40004

Опубліковано: 16.07.2001

Автори: Мрихін Віктор Іванович, Сєргєєв Дмітрій Анатолієвіч

МПК: H01R 4/66

Мітки: заземляючий, затискач

Формула / Реферат:

1.Заземлюючий затискач, що містить в собі електродинамічний контур утворений планками, розташованими одна вздовж другої, пружинний елемент, контактний вузол з контактними елементами та захватом для уловлювання проводу, клему для під'єднання проводку заземлюється, сполучену з електродинамічним контуром, який відрізняється тим, що контактний вузол розміщений у верхній частині електродина­мічного контуру, а його верхній край та контактні...
