Струновий затискач кріплення до контактного проводу
Номер патенту: 10962
Опубліковано: 15.12.2005
Автори: Барановський Денис Миколайович, Барановська Мар'яна Юріївна, Кузнєцов Валерій Геннадійович, Ауліна Тетяна Миколаївна, Аулін Віктор Васильович
Формула / Реферат

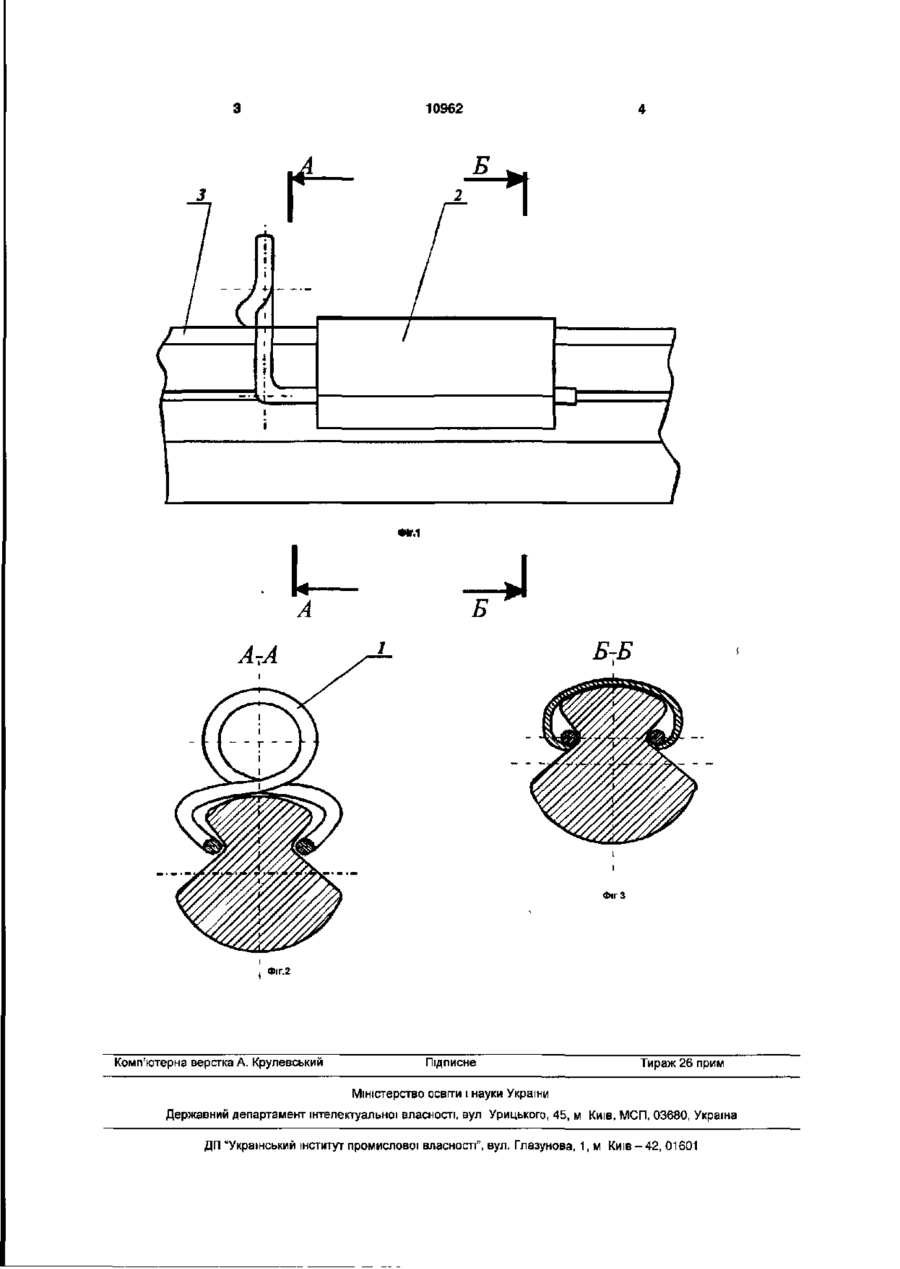

Струновий затискач кріплення до контактного проводу, який складається з двох з'єднувальних деталей, що стягуються болтом з гайкою, який відрізняється тим, що він виконаний з дроту, вигнутого у вигляді кільця, яке переходить у форму, подібну до поперечного контуру кріпильної частини контактного проводу, а далі кінці дроту зігнуті так, що лежать у канавках вздовж контактного проводу та фіксатора, який натискається на кінці дроту.
Текст
Струновий затискач кріплення до контактного проводу, який складається з двох з'єднувальних деталей, що стягуються болтом з гайкою, який відрізняється тим, що він виконаний з дроту, вигнутого у вигляді кільця, яке переходить у форму, подібну до поперечного контуру кріпильної частини контактного проводу, а далі кінці дроту зігнуті так, що лежать у канавках вздовж контактного проводу та фіксатора, який натискається на кінці дроту. Корисна модель відноситься до конструкційних елементів залізничного транспорту і може бути використана у будівництві та реконструкції контактної' мережі. Відомий струновий затискач кріплення до контактного проводу [Беляев И.А., Вологин В.А. Взаимодействие токоприёмников и контактной сети. М., "Транспорт", 1983, с.95, рис.57] виконаний з двох частин, які з'єднуються болтом з гайкою. Ці дві деталі виготовлені з копьорового металу. Недоліком відомого струнового затискача кріплення до контактного проводу є його складна технологія виробництва, збільшена маса та витрата кольорових металів. Мета корисної моделі - зменшення маси затискача, спрощення технології виробництва і економія кольорових матеріалів. Вказана мета досягається тим, що струновий затискач кріплення до контактного проводу виконаний з дроту, вигнутого у вигляді кільця, яке переходить у форму, подібну до поперечного контуру кріпильної частини контактного проводу, а далі кінці дроту зігнуті так, що лежать у канавках вздовж контактного проводу та фіксатора, який натискається на кінці дроту. На графічному кресленні (Фіг.1-3) зображено кріплення струнового затискача до контактного проводу. Струновий затискач, що заявляється, викона ний з кріпильного дроту 1 та фіксатора 2. Фіксатор 2 притискає кінці кріпильного дроту 1 в канавки контактного проводу 3. Струновий затискач кріплення до контактного проводу працює таким чином: на кріпильний дріт 1 діє сила тяжіння контактного проводу 3. Кінці кріпильного дроту 1 під дією цієї сили намагаються „вирватися" з канавок контактного проводу 3. Фіксатор 2 попереджає будь-які переміщення кріпильного дроту 1. В цей же час між кінцями кріпильного дроту 1 і канавками контактного проводу 3 діє сила тертя, яка зменшує силу „виривання". Кріпильний дріт виготовляється шляхом гнуття. За матеріал дроту можна взяти мідь, сталь або біметал(сталь і мідь) діаметром 2..4мм. Фіксатор виготовляється шляхом гнуття пластини товщиною 1,.3мм, матеріал якої може бути мідним, стальним, бронзовим або алюмінієвим в залежності від характеристик міцності, які вимагаються. Підвищення надійності кріплення струнового затискача до контактного проводу здійснюється шляхом встановлення двох таких затискачів. Така форма струнового затискача дає можливість зменшити масу виробу в 2.. З рази, зекономити кольоровий матеріал і налагодити виробництво таких затискачів на місцях установ, що займаються будовою та ремонтом контактної' мережі. CM CD О> О СП 10962 «Г.1 н -Ji А Б-Б ФігЗ ФІГ.2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClamp for fixing a contact wire to a hanger
Автори англійськоюAulin Viktor Vasyliovych, Baranovskyi Denys Mykolaiovych, Baranovska Mariana Yuriivna, Kuznietsov Valerii Hennadiiovych, Aulina Tetiana Mykolaivna
Назва патенту російськоюЗажим для прикрепления контактного провода к струне
Автори російськоюАулин Виктор Васильевич, Барановский Денис Николаевич, Барановская Марьяна Юрьевна, Кузнецов Валерий Геннадьевич, Аулина Татьяна Николаевна
МПК / Мітки
МПК: H01R 11/00
Мітки: кріплення, струновий, затискач, контактного, проводу
