Ролик-електрод для електроконтактного наплавлення

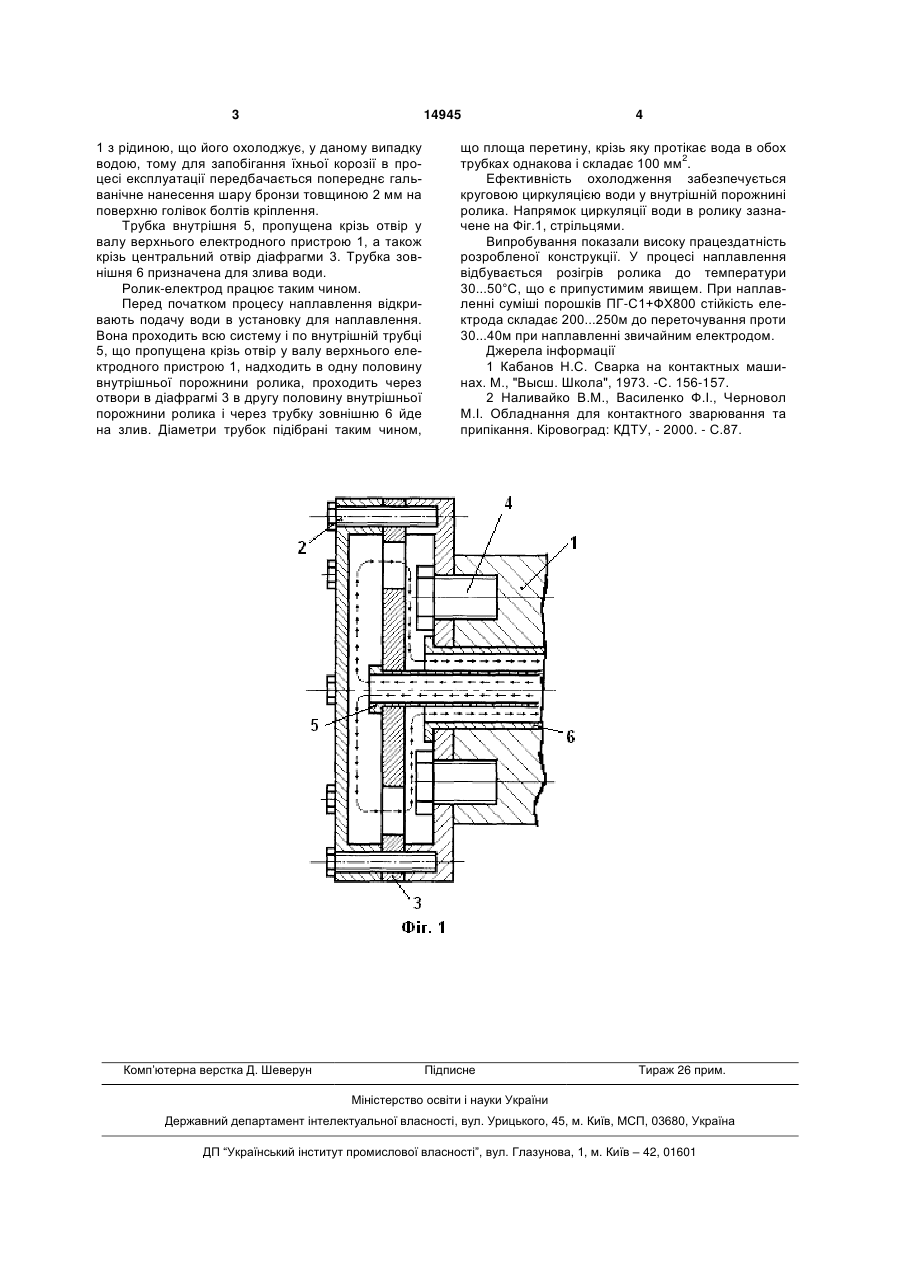

Ролик-електрод для електроконтактного наплавлення, що складається з двох частин, які утворюють внутрішню кругову порожнину, в якій циркулює охолоджуюча рідина, який відрізняється тим, що в його середині розміщена діафрагма з круглими отворами, яка поділяє внутрішню порожнину ролика на дві частини. (19) (21) u200508807 (22) 16.09.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Волков Дмитро Анатолійович, Катренко Віталій Трохимович, Пресняков Віктор Анатолійович (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 14945 1 з рідиною, що його охолоджує, у даному випадку водою, тому для запобігання їхньої корозії в процесі експлуатації передбачається попереднє гальванічне нанесення шару бронзи товщиною 2 мм на поверхню голівок болтів кріплення. Трубка внутрішня 5, пропущена крізь отвір у валу верхнього електродного пристрою 1, а також крізь центральний отвір діафрагми 3. Трубка зовнішня 6 призначена для злива води. Ролик-електрод працює таким чином. Перед початком процесу наплавлення відкривають подачу води в установку для наплавлення. Вона проходить всю систему і по внутрішній трубці 5, що пропущена крізь отвір у валу верхнього електродного пристрою 1, надходить в одну половину внутрішньої порожнини ролика, проходить через отвори в діафрагмі 3 в другу половину внутрішньої порожнини ролика і через трубку зовнішню 6 йде на злив. Діаметри трубок підібрані таким чином, Комп’ютерна верстка Д. Шеверун 4 що площа перетину, крізь яку протікає вода в обох трубках однакова і складає 100 мм2. Ефективність охолодження забезпечується круговою циркуляцією води у внутрішній порожнині ролика. Напрямок циркуляції води в ролику зазначене на Фіг.1, стрільцями. Випробування показали високу працездатність розробленої конструкції. У процесі наплавлення відбувається розігрів ролика до температури 30...50°С, що є припустимим явищем. При наплавленні суміші порошків ПГ-С1+ФХ800 стійкість електрода складає 200...250м до переточування проти 30...40м при наплавленні звичайним електродом. Джерела інформації 1 Кабанов Н.С. Сварка на контактных машинах. М., "Высш. Школа", 1973. -С. 156-157. 2 Наливайко В.М., Василенко Ф.І., Черновол M.I. Обладнання для контактного зварювання та припікання. Кіровоград: КДТУ, - 2000. - С.87. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
