Транспортний засіб з кондиціонером моноблочної конструкції

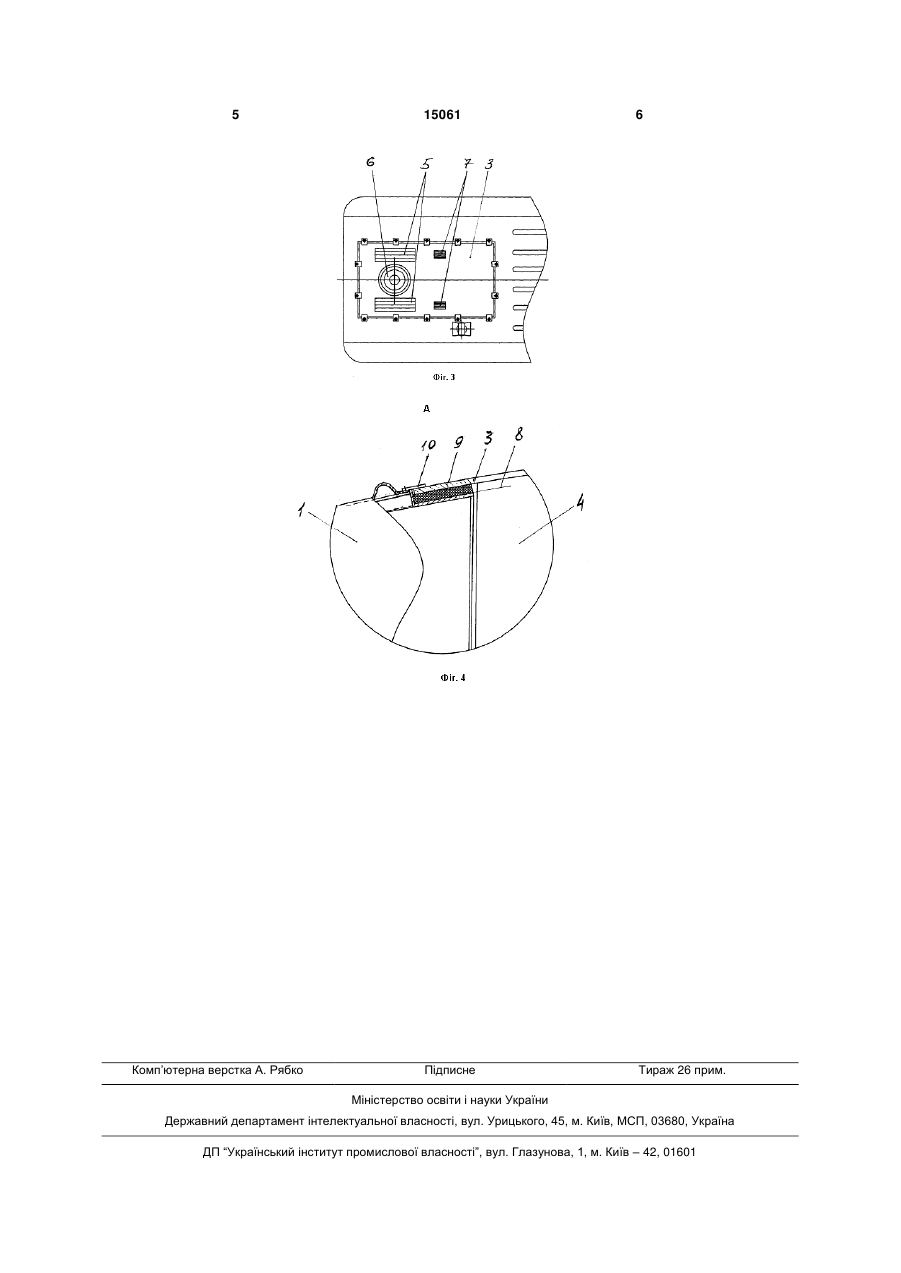

1. Транспортний засіб з кондиціонером моноблочної конструкції, установленим у відсіку, розташованому в даху кузова, який відрізняється 3 варто віднести трудомісткий монтаж і демонтаж моноблока кондиціонера в піддаховому просторі пасажирського вагона, а також складність обслуговування його внутрішніх вузлів у процесі експлуатації вагонів. Сутність технічного рішення, що заявляється, полягає в тому, що кондиціонер моноблочної конструкції, встановлений у відсіку, розташованому в даху кузова транспортного засобу й оснащений знімною кришкою корпуса, виконаною у вигляді фрагмента радіусної частини даху кузова транспортного засобу, що копіює його форму, причому кришка зв'язана рознімним з'єднанням через планки притискні з опорною поверхнею відсіку в єдину силову конструкцію даху кузова транспортного засобу. Технічний результат, що досягається корисною моделлю полягає в поліпшенні наступних показників транспортного засобу: - аеродинамічних якостей; - дизайну; - технологічності експлуатації кондиціонера. Сутність корисної моделі пояснюється кресленнями, де: фіг.1 - загальний вид транспортного засобу з кондиціонером моноблочної конструкції; фіг.2 - вид ліворуч на транспортний засіб з кондиціонером моноблочної конструкції; фіг.3 - вид у плані на транспортний засіб із кришкою кондиціонера моноблочної конструкції; фіг.4 - вузол кріплення кришки кондиціонера на транспортному засобі. Транспортний засіб 1 (фіг.1) обладнано кондиціонером 2 моноблочної конструкції із кришкою 3 (фіг.2), установленим у відсіку даху кузова 4. 15061 4 У кришці 3 є забірні вікна 5 (фіг.3) для обдува конденсаторів кондиціонера повітрям і вікно 6 для викиду цього повітря, а також вікна 7 подачі свіжого повітря в салон транспортного засобу. До опорної поверхні 8 відсіку (фіг.4) даху кузова транспортного засобу прикріплене ущільнення амортизатор 9. По контуру відсіку даху кузова транспортного засобу розміщені притискні планки 10 кріплення кришки кондиціонера. Монтаж кондиціонера 2 моноблочної конструкції в транспортному засобі 1 полягає в стикуванні рознімних елементів кріплення кришки кондиціонера й відсіку даху кузова й у герметизації опорних поверхонь за допомогою ущільнення - амортизатора 9. Таким чином, конструкція кондиціонера, що заявляється у порівнянні з існуючими, вищезгаданими в описі дозволить: - значно знизити трудомісткість монтажу й спростити технологічний процес установки кондиціонера в транспортному засобі; - виключити виконання в даху транспортного засобу і його бічних стінок спеціальних вікон, жалюзійних ґрат і проміжних патрубків подачі зовнішнього повітря в кондиціонер; - виключити застосування в системі вентиляції транспортного засобу проміжних повітряних камер, патрубків й інших перехідних елементів між корпусною конструкцією транспортного засобу й кондиціонера; - значно спростити доступ до внутрішніх вузлів кондиціонера при його обслуговуванні; - виключити із складу транспортного засобу окрему складну кришку для завантаження кондиціонера. 5 Комп’ютерна верстка А. Рябко 15061 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
