Спосіб контролю натягнення каната

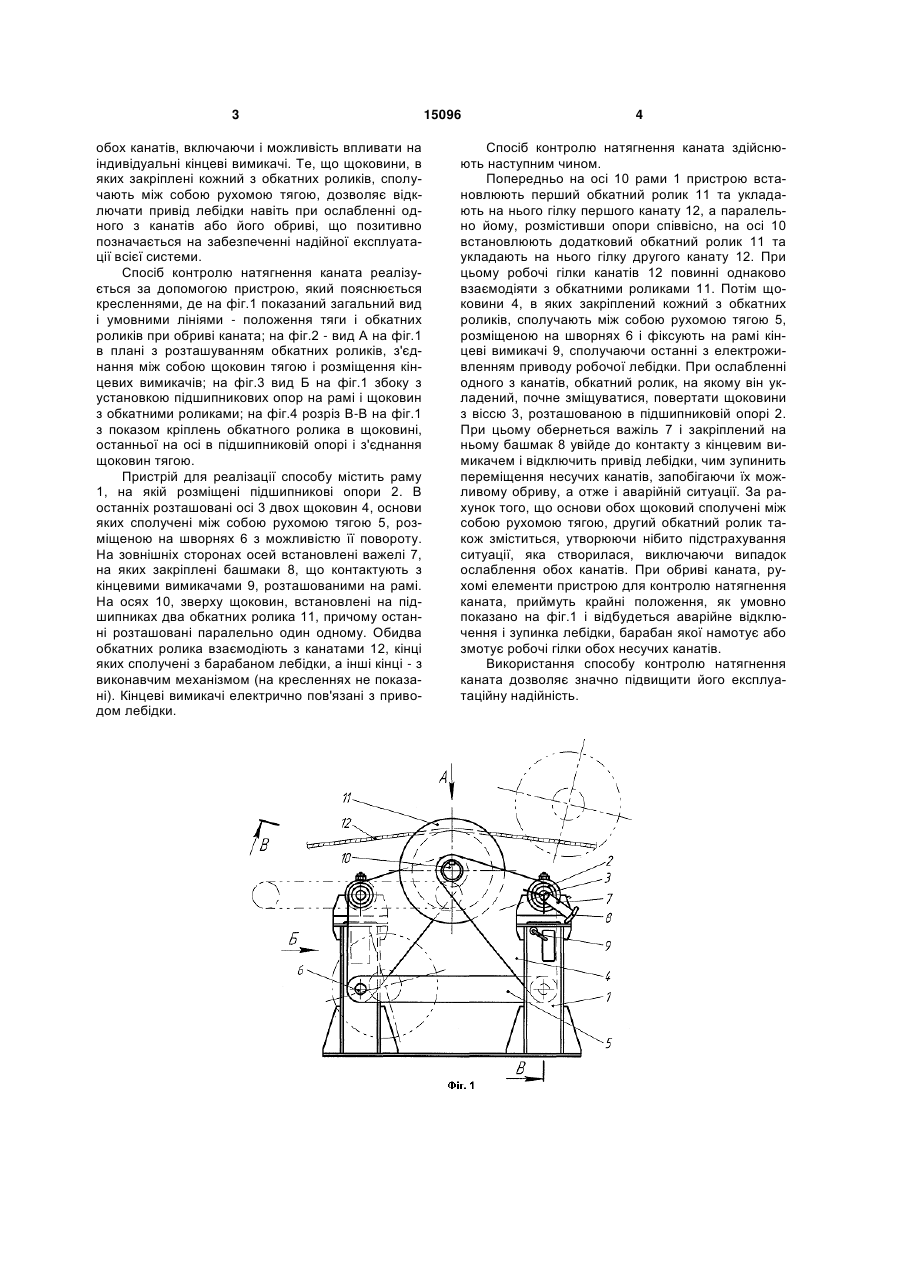

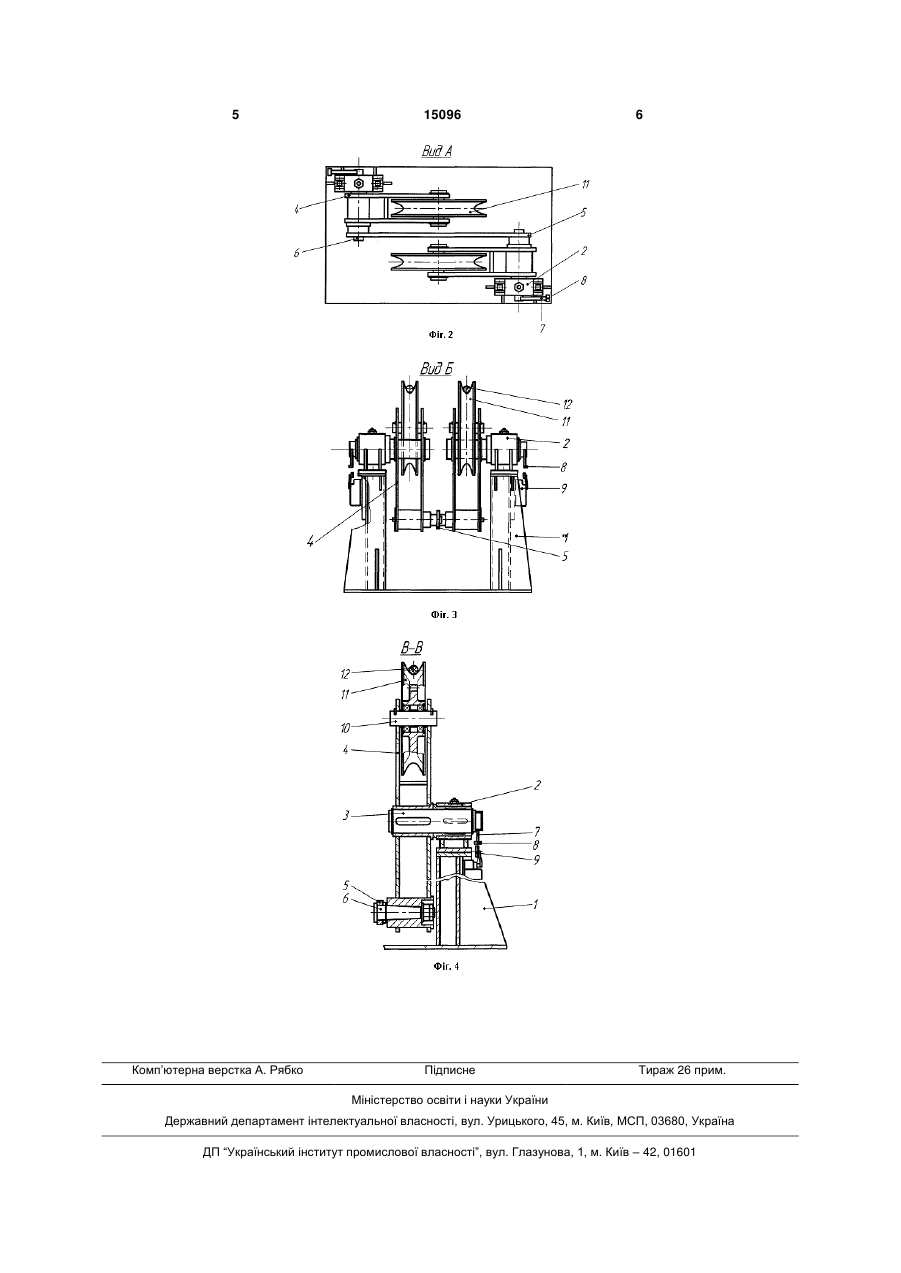

Спосіб контролю натягнення каната, що включає взаємодію обкатного ролика з канатом і контакт башмака важеля з кінцевим вимикачем при ослабленні каната, який відрізняється тим, що паралельно встановлюють додатковий обкатний ролик, укладають на нього гілку другого каната, та сполучають між собою рухомою тягою щоковини, в яких закріплені кожний з обкатних роликів. (19) (21) u200511851 (22) 12.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Аріст Леонід Михайлович, Чорний Олександр Микитович, Маковенко Анатолій Павлович, Волкова Ірина Миколаївна (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ 3 обох канатів, включаючи і можливість впливати на індивідуальні кінцеві вимикачі. Те, що щоковини, в яких закріплені кожний з обкатних роликів, сполучають між собою рухомою тягою, дозволяє відключати привід лебідки навіть при ослабленні одного з канатів або його обриві, що позитивно позначається на забезпеченні надійної експлуатації всієї системи. Спосіб контролю натягнення каната реалізується за допомогою пристрою, який пояснюється кресленнями, де на фіг.1 показаний загальний вид і умовними лініями - положення тяги і обкатних роликів при обриві каната; на фіг.2 - вид А на фіг.1 в плані з розташуванням обкатних роликів, з'єднання між собою щоковин тягою і розміщення кінцевих вимикачів; на фіг.3 вид Б на фіг.1 збоку з установкою підшипникових опор на рамі і щоковин з обкатними роликами; на фіг.4 розріз В-В на фіг.1 з показом кріплень обкатного ролика в щоковині, останньої на осі в підшипниковій опорі і з'єднання щоковин тягою. Пристрій для реалізації способу містить раму 1, на якій розміщені підшипникові опори 2. В останніх розташовані осі 3 двох щоковин 4, основи яких сполучені між собою рухомою тягою 5, розміщеною на шворнях 6 з можливістю її повороту. На зовнішніх сторонах осей встановлені важелі 7, на яких закріплені башмаки 8, що контактують з кінцевими вимикачами 9, розташованими на рамі. На осях 10, зверху щоковин, встановлені на підшипниках два обкатних ролика 11, причому останні розташовані паралельно один одному. Обидва обкатних ролика взаємодіють з канатами 12, кінці яких сполучені з барабаном лебідки, а інші кінці - з виконавчим механізмом (на кресленнях не показані). Кінцеві вимикачі електрично пов'язані з приводом лебідки. 15096 4 Спосіб контролю натягнення каната здійснюють наступним чином. Попередньо на осі 10 рами 1 пристрою встановлюють перший обкатний ролик 11 та укладають на нього гілку першого канату 12, а паралельно йому, розмістивши опори співвісно, на осі 10 встановлюють додатковий обкатний ролик 11 та укладають на нього гілку другого канату 12. При цьому робочі гілки канатів 12 повинні однаково взаємодіяти з обкатними роликами 11. Потім щоковини 4, в яких закріплений кожний з обкатних роликів, сполучають між собою рухомою тягою 5, розміщеною на шворнях 6 і фіксують на рамі кінцеві вимикачі 9, сполучаючи останні з електроживленням приводу робочої лебідки. При ослабленні одного з канатів, обкатний ролик, на якому він укладений, почне зміщуватися, повертати щоковини з віссю 3, розташованою в підшипниковій опорі 2. При цьому обернеться важіль 7 і закріплений на ньому башмак 8 увійде до контакту з кінцевим вимикачем і відключить привід лебідки, чим зупинить переміщення несучих канатів, запобігаючи їх можливому обриву, а отже і аварійній ситуації. За рахунок того, що основи обох щоковий сполучені між собою рухомою тягою, другий обкатний ролик також зміститься, утворюючи нібито підстрахування ситуації, яка створилася, виключаючи випадок ослаблення обох канатів. При обриві каната, рухомі елементи пристрою для контролю натягнення каната, приймуть крайні положення, як умовно показано на фіг.1 і відбудеться аварійне відключення і зупинка лебідки, барабан якої намотує або змотує робочі гілки обох несучих канатів. Використання способу контролю натягнення каната дозволяє значно підвищити його експлуатаційну надійність. 5 Комп’ютерна верстка А. Рябко 15096 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
