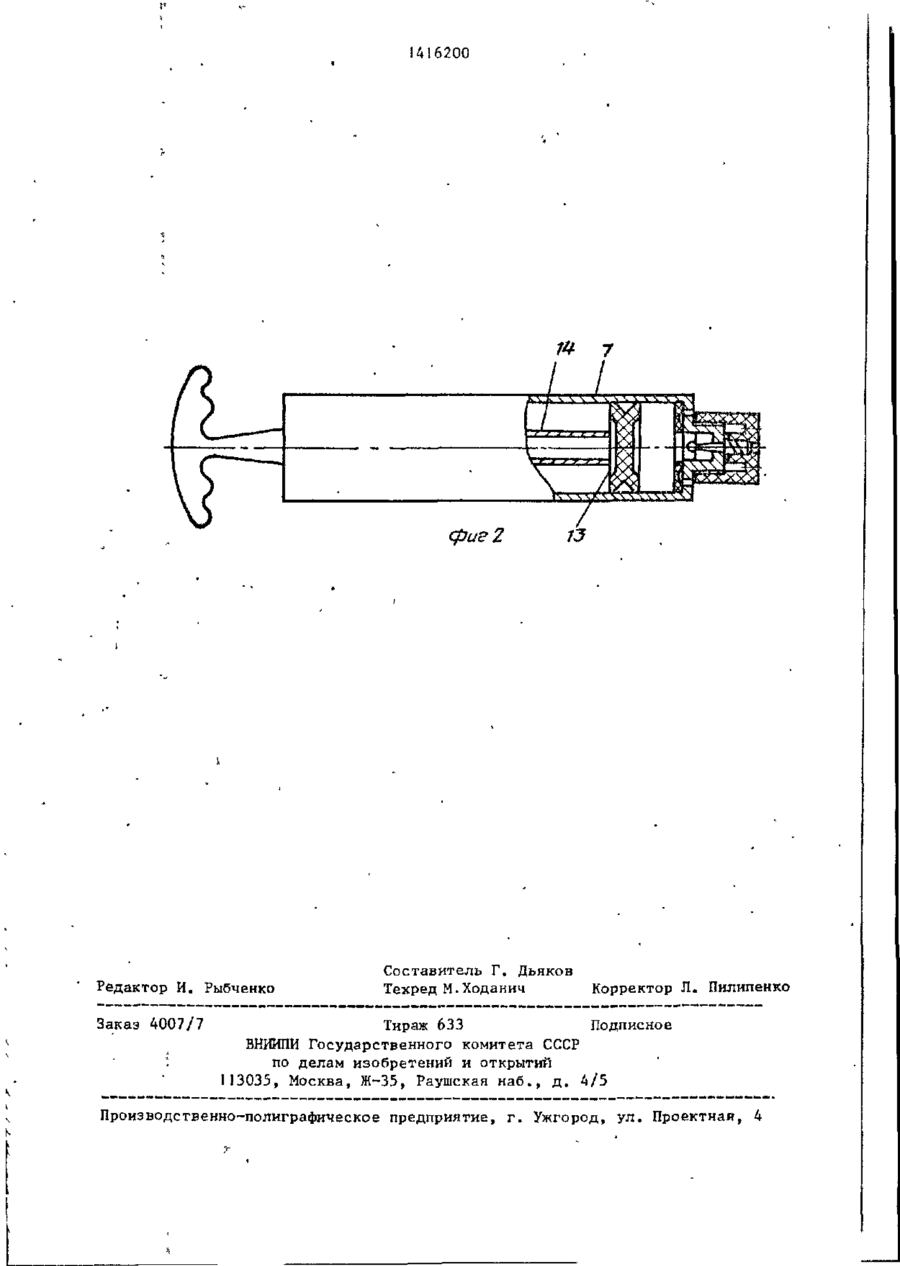

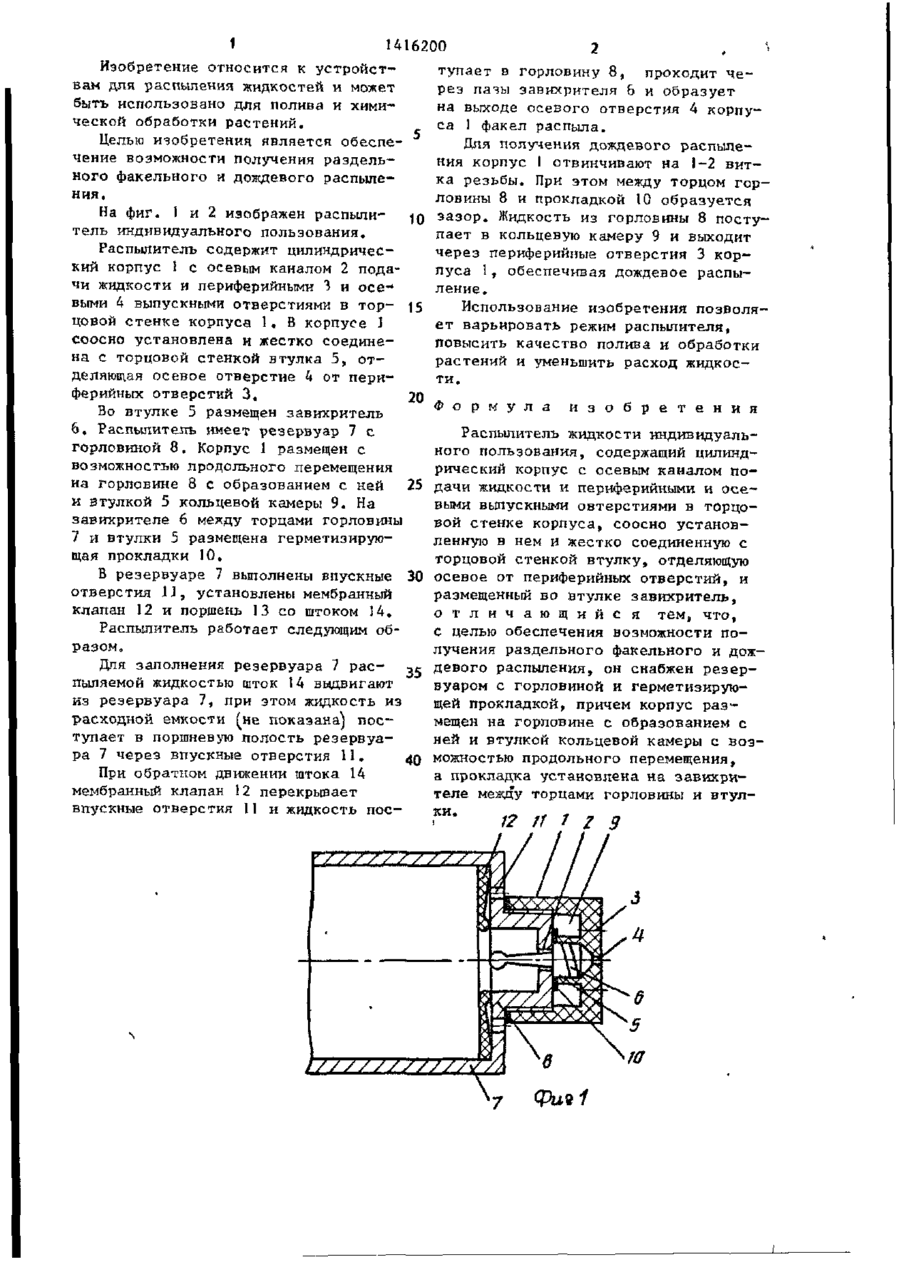

Изобретение относится к устройствам для распыления жидкостей и может быть использовано для полива и химической защиты растений. Цель обеспечение возможности получения раздельного факельного и дождевого распыления, Для этого распылитель жидкости индивидуального пользования снабжен резервуаром с горловиной и герметизирующей прокладкой. Корпус размещен на горловине с образованием с ней и втулкой кольцевой камеры. Прокладка установлена на завихрителе между торцами горловины и втулки. Получение факельного эффекта распыления обеспечивается установкой корпуса в крайнем положении на горловине резервуара. Для получения дождевого распыления корпус отвинчивают на 1-2 витка резьбы. 2 ил. (Л 1 141 6200 2 Изобретение относится к устройсттупает в горловину 8, проходит чевам для распыления жидкостей и может рез пачы эавихрителя 6 и образует быть использовано для полива и химина выходе осевого отверстия 4 корпуческой обработки растений. са 1 факел распыла. Целью изобретения является обеспеДля получения дождевого распылечение возможности получения раздельния корпус 1 отвинчивают на 1-2 витного факельного и дождевого распылека резьбы. При этом между торцом горния. ловины 8 и прокладкой 10 образуется На фиг. 1 и 2 изображен распыли10 зазор. Жидкость из горловины 8 постутель индивидуального пользования. пает в кольцевую камеру 9 и выходит Распылитель содержит цилиндричесчерез периферийные отверстия 3 коркий корпус I с осевым каналом 2 подапуса 1, обеспечивая дождевое распычи жидкости и периферийными 3 и оселение. выми 4 выпускными отверстиями в тор- 15 Использование изобретения позволяцовой стенке корпуса 1. В корпусе 1 ет варьировать режим распылителя, соосно установлена и жестко соединеповысить качество полива и обработки на с торцовой стенкой втулка 5, отрастений и уменьшить расход жидкосделяющая осевое отверстие U от перити. ферийных отверстий 3, 20 Ф о р м у л а и з о б р е т е н и я Во втулке 5 размещен завихритель 6, Распылитель имеет резервуар 7 с Распылитель жидкости индивидуальгорловиной 8, Корпус 1 размещен с ного пользования, содержащий цилиндвозможностью продольного перемещения рический корпус с осевым каналом пона горловине 8 с образованием с ней 25 дачи жидкости и периферийными и осеи втулкой 5 кольцевой камеры 9. На выми выпускными овтерстиями в торцозавихрителе 6 между торцами горловины вой стенке корпуса, соосно установ7 и втулки 5 размещена герметизируюленную в нем и жестко соединенную с щая прокладки 10. торцовой стенкой втулку, отделяющую В резервуаре 7 выполнены впускные 30 осевое от периферийных отверстий, и отверстия Л , установлены мембранный размещенный во втулке завихритель, клапан 12 и поршень 13 со штоком 14. о т л и ч а ю щ и й с я тем, что, с целью обеспечения возможности поРаспылитель работает следующим облучения раздельного факельного и дожразом. девого распыления, он снабжен резерДля заполнения резервуара 7 рас35 вуаром с горловиной и герметизируюпыляемой жидкостью шток 14 выдвигают щей прокладкой, причем корпус разиз резервуара 7, при этом жидкость из мещен на горловине с образованием с расходной емкости (не показана) посней и втулкой кольцевой камеры с возтупает в поршневую полость резервуаможностью продольного перемещения, ра 7 через впускные отверстия 11. 40 а прокладка установлена на завихриПри обратном движении штока 14 теле между торцами горловины и втулмембранный клапан 12 перекрывает ки. впускные отверстия 11 и жидкость пос 416200 П 7 і \ фиг 2 Редактор И. Рыбченко Заказ 4007/7 • Составитель Г, Дьяков Техред М.Ходанич Корректор Л. Пилипенко Тираж 633 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
