Теплоізоляційний екран рольгангу смужкового стану горячої прокатки

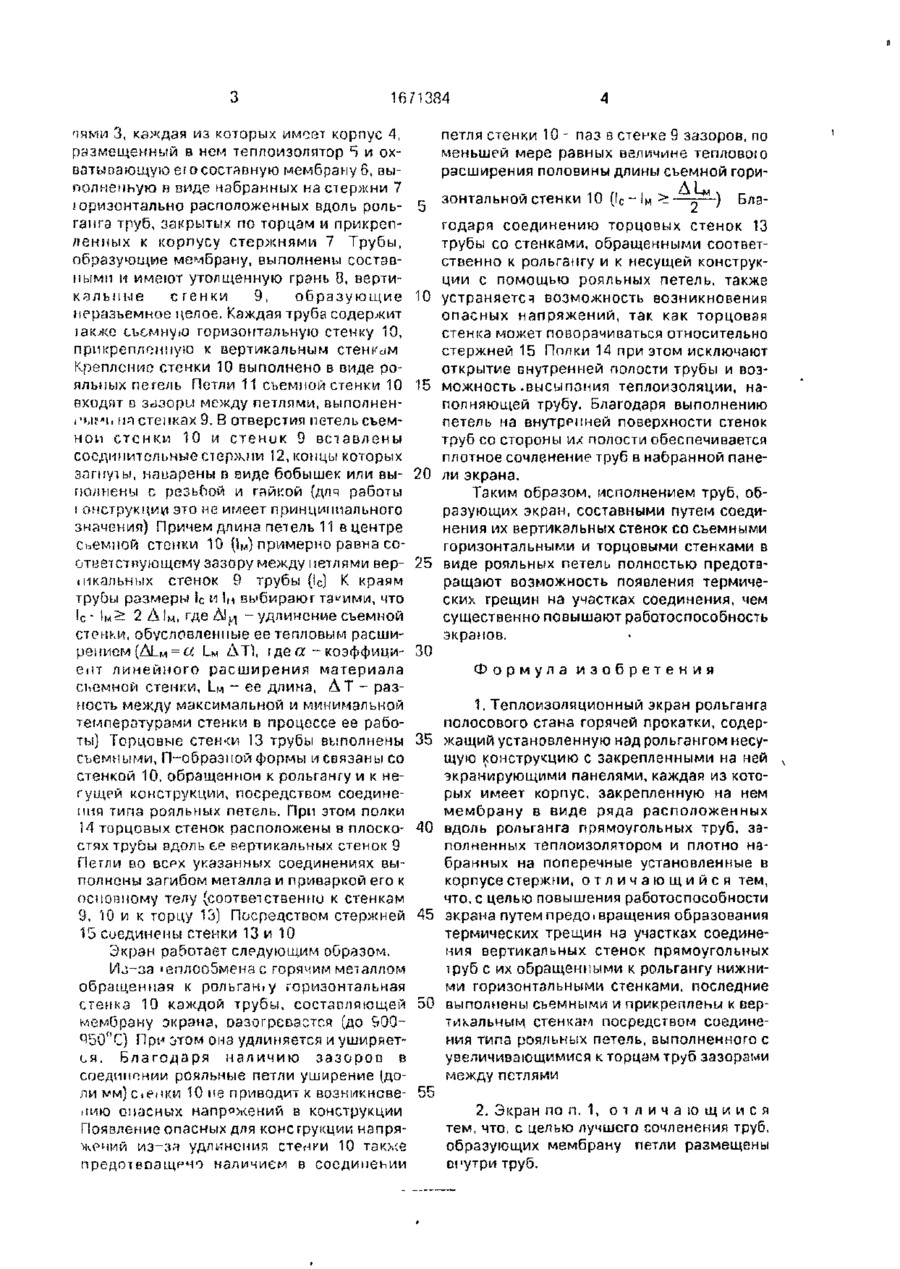

Изобретение относится к производстау горячекатаных полос на широкополосных станах горячей прокатки в черной металлургии. Цель изобретения - повышение работоспособности экранов путем предотвращения образования термических трещин на участках соединения вертикальных стенок прямоугольных труб с их обращенными к рольгангу нижними горизонтальными стенками, а также лучшее сочленение труб, образующих мембрану. Под влиянием тепла металла обращенная к рольгангу горизонтальная стенка каждой трубы, составляющей мембрану экрана, рзэогреваегся до 900-950°С. При этом она удлиняется и уширяется Благодаря наличию зазоров в соединении "рояльные петли" уширение (доли мм) горизонтальной стенки не приводит к возникновению опасных напряжений в конструкции Появление опасных для конструкции напряжений из-за удлинения горизонтальной стенки также предотвращено наличием в соединении петля горизонтальной стенки - паз в торцовой стенке зазоров, по меньшей мере раоных удлинению половины длины съемной юризонтальмой стенки. Благодаря соединению торцовых стенок трубы с горизонтальными стенками с помощью соединения "рояльные петаи" также устраняется возможность возникновения опасных напряжений, так как торцовая стенка может поворачиваться относительно стержней. Полки при этом исключают ожрытие внутренней попости трубы и возможность высыпания теплоизоляции, наполняющей трубу. Благодаря выполнению петель на внуіренней поверхности сієнок труб со стороны их полости обеспечивается плотное сочленение труб в набранной панели экрана. 2 з. п. ф-лы. 4 ил. Изобретение относится к производству горячекатаных полос на широкополосовых станах горячей прокатки в черной металлургии Целью изобретения является повышение работоспособности экранов путем предотвращения образования термических трещин на участках соединения вертикальных стенок прямоугольных труб с их обращенными к рольгангу нижними горизонтальными стенками, а также лучшее сочленение труб, образующих мембрану. На фиг. 1 приведен участок рольганга с установленным экраном; нэ фиг, 2 разрез А-А на фиг 1; на фиг 3 - прямоугопьная т трубэ, на фиг 4 - вид по с релке Б на фиг 3 Экран содержит собственно рольганг 1, несущую конструкцию 2 с закрепленными нэ ней иденти шыми экранирующими пане ГУ *•• 00 00 16/1384 чями 3, каждая из которых имеет корпус 4, размещенный в ном теплоизолятор 5 и охватывающую ею составную мембрану 6, выполненную в виде набранных на стержни 7 іоризонтально расположенных вдоль роль- с ганга труб, закрытых по торцам и прикрепленных к корпусу стержнями 7 Трубы, образующие мембрану, выполнены составными и имеют утолщенную грзнь 8, вертикальные сгенки 9, образующие 10 неразъемное целое. Каждая труба содержит іакже съемную горизонтальную стенку 10, прикрепленную к вертикальным стенкам Крепление стенки 10 выполнено в виде рояльных петель Петли 11 съемной стенки 10 входят о зазоры между петлями, выполнен- 15 гммії мл стенках 9, В отверстия петель съемной стенки 10 и стеник 9 вставлены соединительные стержни 12, концы которых загнуты, наварены в виде бобышек или выполнены с резьСюй и гайкой {для работы 20 і онструкции это не имеет принципиального значения) Причем длина петель 11 в центре сьемной стенки 10 (їм) примерно равна соотаетстпующему зазору между петлями веріикальньїх стенок 9 трубы (lc) К краям 25 трубы размеры Іс и їм выбирают такими, что lc- IMS: 2 Дім, где Alj,j -удлинение съемной стенки, обусловленные ее тепловым расширением (ДЬм = и LM AT), ijxea -коэффициЄІІТ линейного расширения материала 30 сьемной стенки, !_м - ее длина, ДТ - разность между максимальной и минимальной температурами стенки в процессе ее работы) Торцовые стенки ІЗ трубы выполнены съемными, П-образпой формы и связаны со 35 стенкой 10, обращенной к рольгангу и к негущрй конструкции, посредством соединения типа рояльных петель. При этом полки петля стенки 10 - паз в стенке 9 зазоров, по меньшей мере равных величине тепловою расширения половины длины съемной горизонтальной стенки 10 ( І с - І —> «) ) — м Бла годаря соединению торцовых стенок 13 трубы со стенками, обращенными соответственно к рольгангу и к несущей конструкции с помощью рояльных петель, также устраняется возможность возникновения опасных напряжений, так как торцовая стенка может поворачиваться относительно стержней 15 Полки 14 при этом исключают открытие внутренней полости трубы и возможиость .высыпания теплоизоляции, наполняющей трубу. Благодаря выполнению петель на внутренней поверхности стенок труб со стороны их полости обеспечивается плотное сочленение труб в набранной панели экрана. Таким образом, исполнением труб, образующих экран, составными путем соединения их вертикальных стенок со съемными горизонтальными и торцовыми стенками в виде рояльных петель полностью предотвращают возможность появления термических грещин на участках соединения, чем существенно повышают работоспособность экранов. Формула изобретения 1. Теплоизоляционный экран рольганга полосового стана горячей прокатки, содержащий установленную над рольгангом несущую конструкцию с закрепленными на ней экранирующими панелями, каждая из которых имеет корпус, закрепленную на нем мембрану в виде ряда расположенных 14 торцовых стенок расположены в плоско- 40 вдоль рольганга прямоугольных труб, заполненных теплоизолятором и плотно настях трубы вдоль ее вертикальных стенок 9 бранных на поперечные установленные в Петли во всех указанных соединениях выкорпусе стержни, о т л и ч а ю щ и й с я тем, полнены загибом металла и приваркой его к что, с целью повышения работоспособности основному телу (соответственно к стенкам 9, 10 и к торцу 13) Посредством стержней 45 экрана путем предо і вращения образования термических трещин на участках соедине15 соединены стенки 13 и 10 ния вертикальных стенок прямоугольных Экран работает следующим образом. іруб с их обращенными к рольгангу нижниl/lj-за .се образующих мембрану петли размещены предотепащрчо наличием в соединении внутри труб. 1071384 3 Экран поп 1 о т л и ч а ю щ и й с я тем, что торцовые стенки труб выполнены съемными, П-образной формы и связаны с горизонтальными стенками посредством соединения типа рояльных легель при этом полки торцовык стеною расположена внутри труб вдоль их вертикальных стенок ФигЛ Х7777/7//777Л Фиг ш 111111 % ~1С Редактор И Шулла Составитель Г Ростов Техред М Моргентал Корректор А Осауленко Заказ 2788 Тираж 334 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Мосва, Ж-35 ^зушская наб . 4/5 Производственно-издательский комбинат "Патент" г Ужгород, ул Гагарина, 101
