Теплоізоляційний екран рольганга полосового стану гарячої прокатки

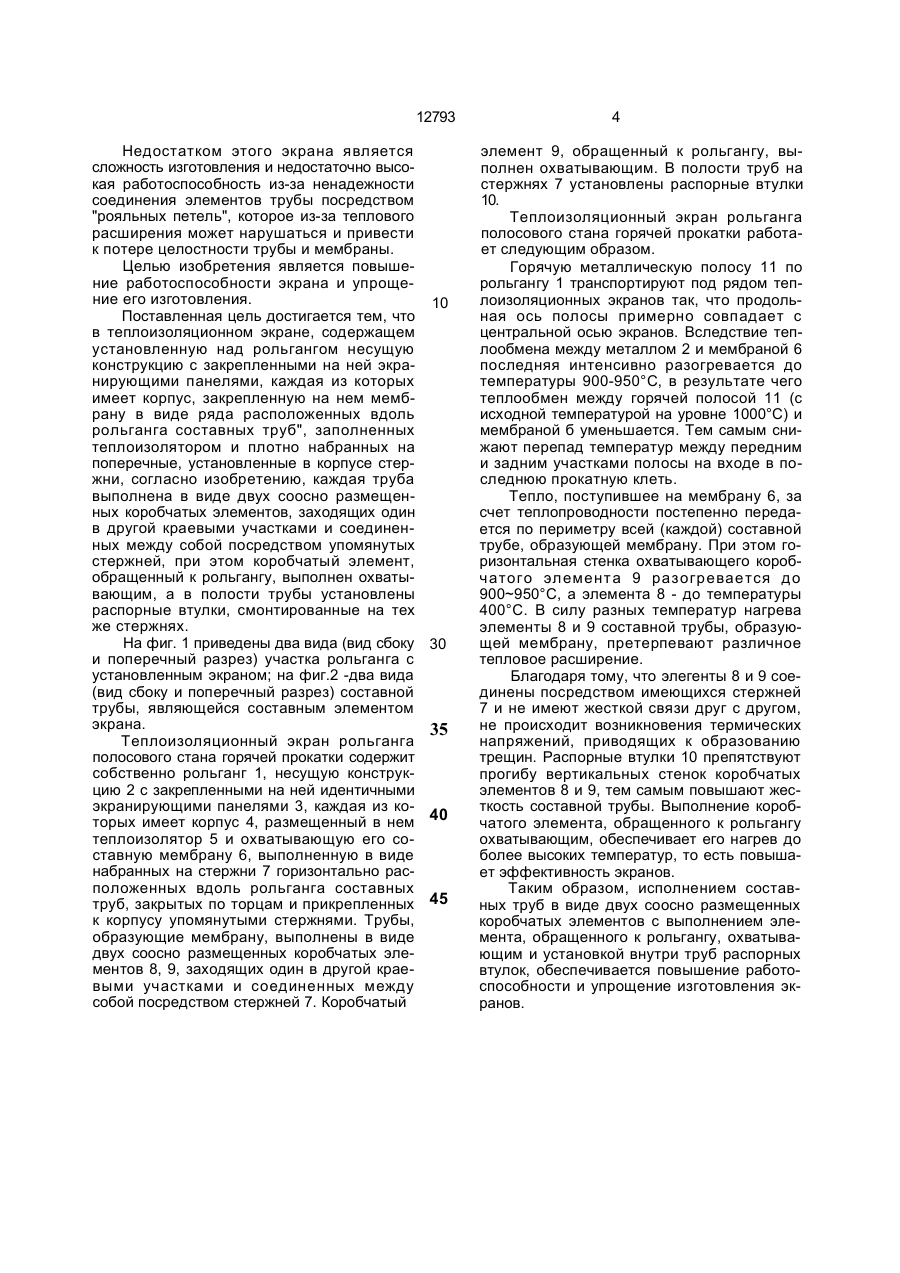

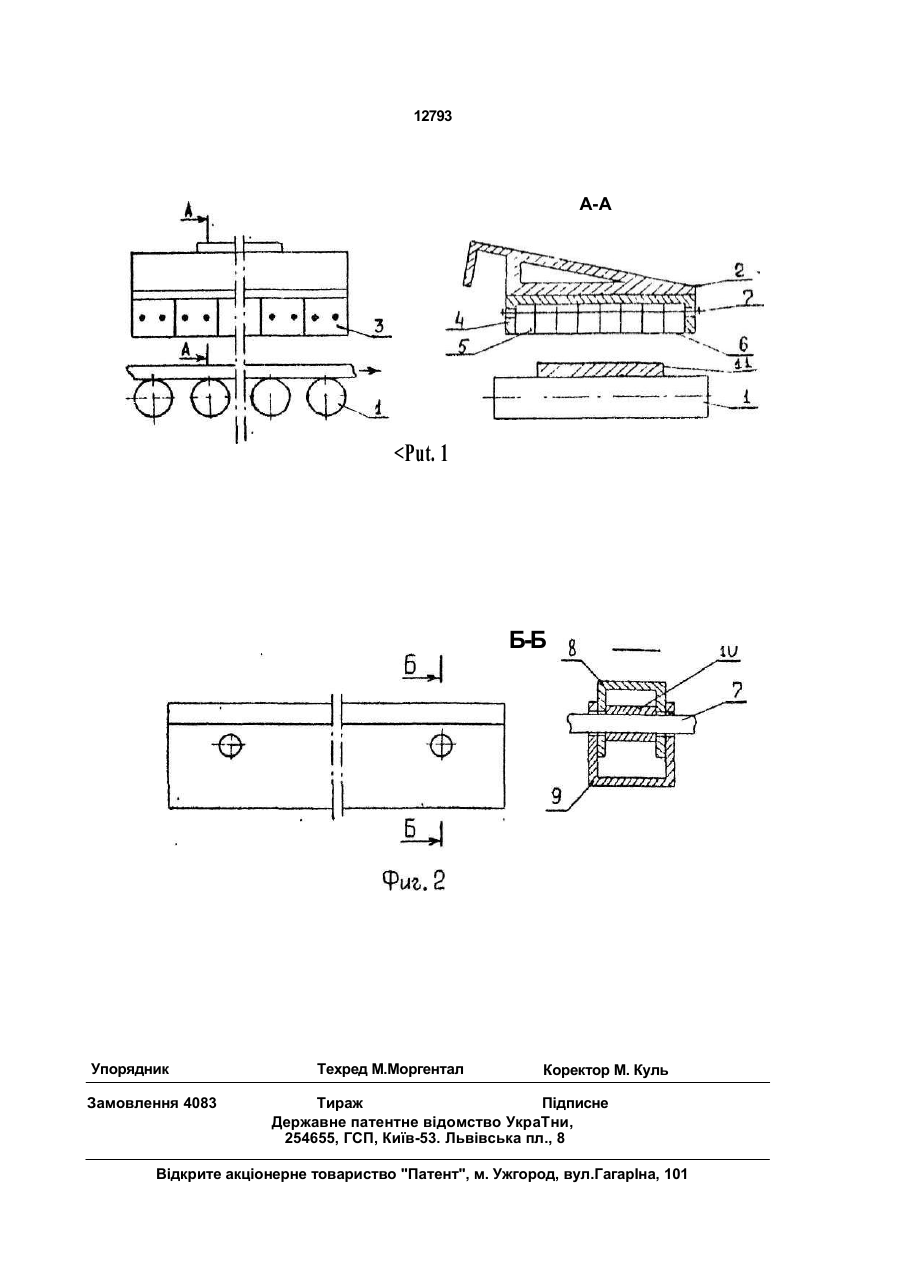

Теплоизоляционный экран рольганга полосового стана горячей прокатки, содержащий установленную над рольгангом несущую конструкцию с закрепленными на ней экранирующими панелями, каждая из которых имеет корпус, закрепленную на нем мембрану Б виде ряда расположенных вдоль рольганга составных труб, заполненных теплоизолятором и плотно набранных на поперечные, установленные в корпусе стержни, о т л и ч а ю щ и й с я тем, что каждая труба выполнена в виде двух соосно размещенных коробчатых элементов, заходящих один в другой краевыми участками и соединенных между собой посредством упомянутых стержней, при этом коробчатый элемент, обращенный к рольгангу, выполнен охватывающим, а в полости трубы установлены распорные втулки, смонтированные на тех же стержнях. Изобретение относится к производству горячекатаных полос на широкополосовых станах (ШПС) горячей прокатки в черной металлургии. Известен теплоизоляционный экран рольганга полосового стана горячей прокатки, содержащий несущую конструкцию с идентичными экранирующими панелями, имеющими корпус с закрепленной на нем мембраной в виде ряда расположенных вдоль рольганга труб. Недостатком известного устройства является образование термических трещин на участках перехода вертикальных стенок труб в горизонтальные, что снижает работоспособность экранов. Наиболее близким по технической сущности и достигаемому результату является теплоизоляционный экран, содержащий установленную над рольгангом несущую конструкцию с закрепленными на ней экранирующими панелями, каждая из которых имеет корпус, закрепленную на нем мембрану в виде ряда расположенных вдоль рольганга составных труб, заполненных теплоизолятором и плотно набранных на поперечные, установленные в корпусе стержни. Торцовые и нижние горизонтальные, обращенные к рольгангу стенки труб выполнены съемными. Элементы трубы связаны друг с другом посредством соединения типа "рояльных петель". С > О 12793 Недостатком этого экрана является сложность изготовления и недостаточно высокая работоспособность из-за ненадежности соединения элементов трубы посредством "рояльных петель", которое из-за теплового расширения может нарушаться и привести к потере целостности трубы и мембраны. Целью изобретения является повышение работоспособности экрана и упрощение его изготовления. Поставленная цель достигается тем, что в теплоизоляционном экране, содержащем установленную над рольгангом несущую конструкцию с закрепленными на ней экранирующими панелями, каждая из которых имеет корпус, закрепленную на нем мембрану в виде ряда расположенных вдоль рольганга составных труб", заполненных теплоизолятором и плотно набранных на поперечные, установленные в корпусе стержни, согласно изобретению, каждая труба выполнена в виде двух соосно размещенных коробчатых элементов, заходящих один в другой краевыми участками и соединенных между собой посредством упомянутых стержней, при этом коробчатый элемент, обращенный к рольгангу, выполнен охватывающим, а в полости трубы установлены распорные втулки, смонтированные на тех же стержнях. На фиг. 1 приведены два вида (вид сбоку и поперечный разрез) участка рольганга с установленным экраном; на фиг.2 -два вида (вид сбоку и поперечный разрез) составной трубы, являющейся составным элементом экрана. Теплоизоляционный экран рольганга полосового стана горячей прокатки содержит собственно рольганг 1, несущую конструкцию 2 с закрепленными на ней идентичными экранирующими панелями 3, каждая из которых имеет корпус 4, размещенный в нем теплоизолятор 5 и охватывающую его составную мембрану 6, выполненную в виде набранных на стержни 7 горизонтально расположенных вдоль рольганга составных труб, закрытых по торцам и прикрепленных к корпусу упомянутыми стержнями. Трубы, образующие мембрану, выполнены в виде двух соосно размещенных коробчатых элементов 8, 9, заходящих один в другой краевыми участками и соединенных между собой посредством стержней 7. Коробчатый 10 30 35 40 45 4 элемент 9, обращенный к рольгангу, выполнен охватывающим. В полости труб на стержнях 7 установлены распорные втулки 10. Теплоизоляционный экран рольганга полосового стана горячей прокатки работает следующим образом. Горячую металлическую полосу 11 по рольгангу 1 транспортируют под рядом теплоизоляционных экранов так, что продольная ось полосы примерно совпадает с центральной осью экранов. Вследствие теплообмена между металлом 2 и мембраной 6 последняя интенсивно разогревается до температуры 900-950°С, в результате чего теплообмен между горячей полосой 11 (с исходной температурой на уровне 1000°С) и мембраной б уменьшается. Тем самым снижают перепад температур между передним и задним участками полосы на входе в последнюю прокатную клеть. Тепло, поступившее на мембрану 6, за счет теплопроводности постепенно передается по периметру всей (каждой) составной трубе, образующей мембрану. При этом горизонтальная стенка охватывающего коробчатого эл емент а 9 разогревается д о 900~950°С, а элемента 8 - до температуры 400°С. В силу разных температур нагрева элементы 8 и 9 составной трубы, образующей мембрану, претерпевают различное тепловое расширение. Благодаря тому, что элегенты 8 и 9 соединены посредством имеющихся стержней 7 и не имеют жесткой связи друг с другом, не происходит возникновения термических напряжений, приводящих к образованию трещин. Распорные втулки 10 препятствуют прогибу вертикальных стенок коробчатых элементов 8 и 9, тем самым повышают жесткость составной трубы. Выполнение коробчатого элемента, обращенного к рольгангу охватывающим, обеспечивает его нагрев до более высоких температур, то есть повышает эффективность экранов. Таким образом, исполнением составных труб в виде двух соосно размещенных коробчатых элементов с выполнением элемента, обращенного к рольгангу, охватывающим и установкой внутри труб распорных втулок, обеспечивается повышение работоспособности и упрощение изготовления экранов. 12793 A-A
