Рухома підставка для настільного апарата

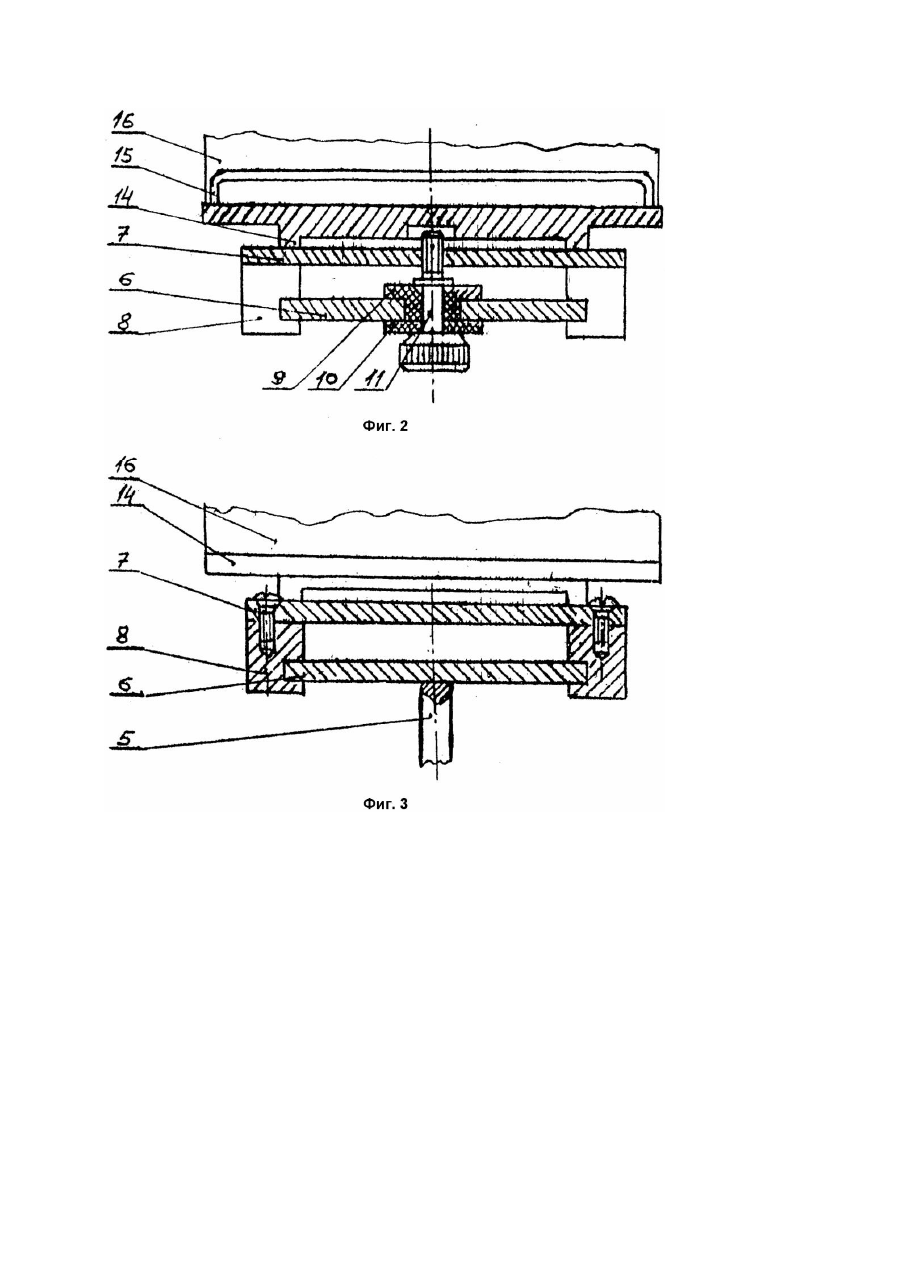

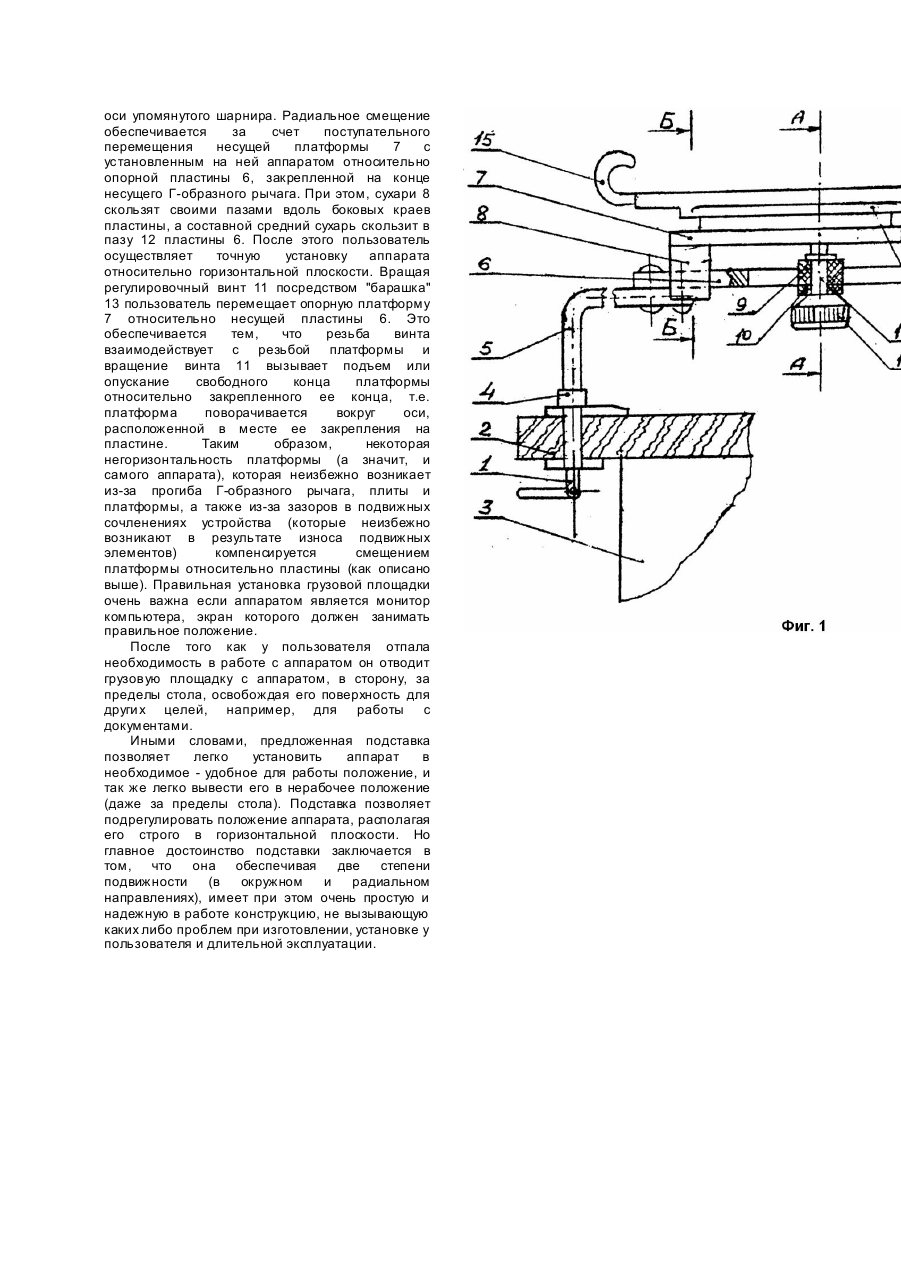

Предлагаемое изобретение относится к оргтехнике, канцелярскому и офисному оборудованию и может быть использовано в офисах фирм, банках, административных учреждениях, в качестве держателя для настольных устройств и аппаратов, например, монитора компьютера. Наиболее близкой к предлагаемой по техническому существу является подвижная подставка, содержащая узел крепления к ребру крышки стола с вертикальным шарниром и установленный на нем несущий рычаг, на конце которого размещена грузовая площадка для размещения настольного аппарата [1]. Однако существенным недостатком ее является то, что участок стола в районе крепежного приспособления не используется. Кроме того эта подставка обладает ограниченными возможностями по изменению места расположения аппарата, из-за чего оператор вынужден изменять свое место расположения для подбора наиболее удобного для работы с аппаратом положения. В основу изобретения поставлена задача усовершенствования подвижной подставки для настольного аппарата, преимущественно монитора компьютера, путем конструктивного изменения формы опорного рычага и грузовой площадки, что существенно расширяет функциональные возможности подставки, выражающиеся в гораздо больших возможностях выбора положения аппарата относительно пользователя и существенной рационализации использования поверхности стола. Поставленная задача решается тем, что в подвижной подставке для настольного аппарата, преимущественно монитора компьютера, содержащей узел крепления к ребру крышки стола с вертикальным шарниром и установленный на нем несущий рычаг, на конце которого размещена грузовая площадка, несущий рычаг выполнен Гобразным, а грузовая площадка выполнена в виде опорной платформы, которая установлена посредством поступательных направляющих на несущей пластине, закрепленной на Г-образном рычаге. Кроме того, в предлагаемой подставке предложено поступательные направляющие выполнить преимущественно в виде двух боковых и одного среднего сухарей, при этом боковые сухари закрепить на грузовой платформе и снабдить пазами, которые охватывают края прямоугольной пластины, а средний сухарь снабдить пазами, в которые входят края паза, выполненного вдоль пластины. В предлагаемой подвижной подставке для настольного аппарата средний сухарь может быть снабжен свободно вращающимся в нем винтом, взаимодействующим с резьбой опорной пластины. Упомянутый выше технический результат, заключающийся в расширении функциональных возможностей, достигается за счет окружного перемещения аппарата над поверхностью стола (вокруг оси шарнира) и дополнительного перемещения в радиальном направлении. Сочетание окружного и радиального перемещений достигается за счет выполнения несущих рычага Г-образным, а грузовой площадки и виде опорной платформы, установленной посредством поступательных направляющих на несущей пластине, закрепленной на Г-образном рычаге. На фиг.1 показан общий вид предлагаемой подвижной подставки; на фиг.2 - сечение А - А на фиг. 1; на фиг.3 - сечение Б - Б на фиг.1. Предложенная подставка (фиг.1) содержит узел крепления 1 в виде любой известной для этого конструкции, устанавливаемой на ребре 2 стола 3. Узел снабжен шарниром 4, перпендикулярным поверхности стола, т.е. шарниром с вертикальной осью. В шарнире смонтирован конец Г-образного рычага 5, а другой его конец несет на себе грузовую площадку, которая состоит из прямоугольной пластины 6, закрепленной на Г-образном рычаге и несущей на себе опорную платформу 7. Упомянутая платформа установлена в поступательных направляющих прямоугольной пластины. В качестве направляющих служат два боковых сухаря 8 (фиг.2 и 3), жестко закрепленных на пластине, и составной средний сухарь, в виде основания 9 и накладки 10, закрепленных на винте 11. Упомянутые сухари В снабжены пазами, в которых размещены боковые края прямоугольной пластины 6. Составной сухарь снабжен двумя боковыми пазами, в которых расположены края пластины 6, расположенные вдоль продольного паза 12, выполненного в теле прямоугольной пластины. Таким образом, опорная платформа взаимодействует с прямоугольной несущей пластиной в трех точках, т.е. она взаимодействует двумя боковыми сухарями и одним средним. Наиболее предпочтительно средний сухарь установить на упомянутом винте 11 с возможностью свободного вращения винта в теле сухаря. Этот винт является регулировочным и для удобства работы снабжен "барашком" 13 на конце. Винт своей резьбой взаимодействует с резьбой опорной платформы, Наупомянутой опорной платформе размещается настольный аппарат (например, монитор, принтер или клавиатура компьютера). При этом, аппарат устанавливается, либо непосредственно на опорную (пластину) платформу, либо (что более предпочтительно) на промежуточную плиту 14, снабженную ограничителями 15,. предотвращающими случайные смещения аппарата относительно плиты и падение. Предложенная подвижная опора используется следующим образом. На ребро 2 стола 3 устанавливается и закрепляется узел крепления 1 с шарниром 4 перпендикулярным поверхности стола. Далее в шарнир устанавливают конец Г-образного рычага 5 с закрепленной на другом его конце грузовой площадкой, включающей прямоугольную пластину 6, опорную платформу 7, а также сухари и промежуточную плиту. В результате один конец Гобразного рычага 5 располагается перпендикулярно поверхности стола, а другой его конец располагается параллельно поверхности стола. Также параллельно поверхности стола располагается и грузовая платформа, на которую устанавливают настольный аппарат 16. Пользователь, сидящий за рабочим столом (см. фиг.2), устанавливает аппарат в наиболее удобное для него положение. При этом он поворачивает подставку, т.е. грузовую платформу с Г-образным рычагом, вокруг оси вертикального шарнира 4, а также смещает аппарат в радиальном направлении, удаляя аппарат или приближая его к оси упомянутого шарнира. Радиальное смещение обеспечивается за счет поступательного перемещения несущей платформы 7 с установленным на ней аппаратом относительно опорной пластины 6, закрепленной на конце несущего Г-образного рычага. При этом, сухари 8 скользят своими пазами вдоль боковых краев пластины, а составной средний сухарь скользит в пазу 12 пластины 6. После этого пользователь осуществляет точную установку аппарата относительно горизонтальной плоскости. Вращая регулировочный винт 11 посредством "барашка" 13 пользователь перемещает опорную платформу 7 относительно несущей пластины 6. Это обеспечивается тем, что резьба винта взаимодействует с резьбой платформы и вращение винта 11 вызывает подъем или опускание свободного конца платформы относительно закрепленного ее конца, т.е. платформа поворачивается вокруг оси, расположенной в месте ее закрепления на пластине. Таким образом, некоторая негоризонтальность платформы (а значит, и самого аппарата), которая неизбежно возникает из-за прогиба Г-образного рычага, плиты и платформы, а также из-за зазоров в подвижных сочленениях устройства (которые неизбежно возникают в результате износа подвижных элементов) компенсируется смещением платформы относительно пластины (как описано выше). Правильная установка грузовой площадки очень важна если аппаратом является монитор компьютера, экран которого должен занимать правильное положение. После того как у пользователя отпала необходимость в работе с аппаратом он отводит грузовую площадку с аппаратом, в сторону, за пределы стола, освобождая его поверхность для други х целей, например, для работы с документами. Иными словами, предложенная подставка позволяет легко установить аппарат в необходимое - удобное для работы положение, и так же легко вывести его в нерабочее положение (даже за пределы стола). Подставка позволяет подрегулировать положение аппарата, располагая его строго в горизонтальной плоскости. Но главное достоинство подставки заключается в том, что она обеспечивая две степени подвижности (в окружном и радиальном направлениях), имеет при этом очень простую и надежную в работе конструкцию, не вызывающую каких либо проблем при изготовлении, установке у пользователя и длительной эксплуатации.
