Прилад для рефлексотерапії

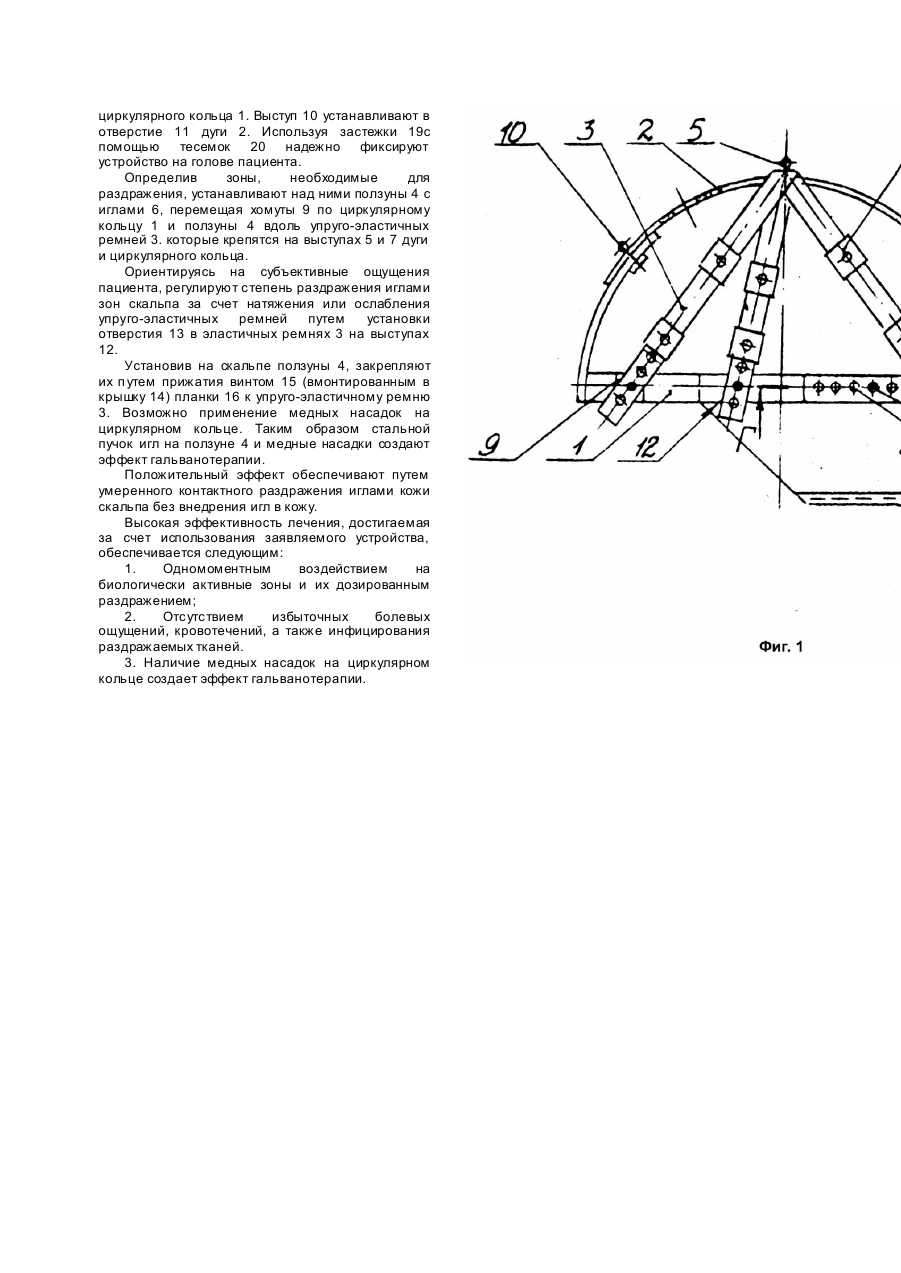

Изобретение относится к области медицинской техники, а конкретно к приборам физиотерапевтического действия и предназначено для использования при комплексном лечении ряда заболеваний, таких как гипертонические болезни и их осложнения. Согласно современным нейрофизиологическим данным об общности иннервации отдельных областей мозга и скальпа, стимуляция определенной зоны скальпа ведет к функциональным изменениям соответствующей области коры большого мозга. При этом метод скальпотерапии может применяться как самостоятельно, так и в сочетании с корпоральной акупунктурой и осуществляется с помощью техники введения иглы сверху вниз под скальп. При классической скальпотерапии воздействуют на целую биологически активную зону скальпа, для чего иглу вводят под скальп на протяжении и более. Применяют толстые эластичные иглы. Известно около 15 зон (линий) на скальпе человека, при стимуляции которых введением иглы возможно получение определенного терапевтического эффекта. Определены оптическая (зрительная), сенсорная, моторная и другие зоны (линии). Известны устройства для рефлексотерапии, включающие иглу для воздействия на биологические активные зоны скальпа ("Методы лечения иглоукалыванием в голову (скальпотерапия): Метод. рекомендации. - М., 1981; Е.Л. Мачерет и др. Руководство по рефлексотерапии. - К.: Вища шк., 1984. - С.157 158). Наиболее близким к заявленному по существенным признакам и поставленной цели является устройство, описанное в (Е.Л. Мечерет и др. Руководство по рефлексотерапии. - К.: Вища шк., 1984. - С.157 - 158), содержащее иглы. Это устройство выбрано в качестве прототипа. Недостатками прототипа являются: низкая эффективность лечебного воздействия, обусловленная невозможностью одновременного воздействия на несколько биологически активных зон; болевые ощущения; кровотечения; возможность инфицирования раздражаемых тканей. Задачей изобретения является обеспечить путем надежного прижатия воздействующи х игл к биологически активным, зонам скальпа, исключить болевые ощущения, кровотечения и возможность инфицирования организма и тем самым повысить лечебный эффект заявляемого устройства. Указанная цель достигается тем, что известное устройство для рефлексотерапии, содержащее иглы, дополнительно снабжено основанием в виде циркулярного кольца, закрепленного на подбородке, соединенного с дугой, расположенной во фронтальной плоскости и выполненной с выступами, упруго-эластичными ремнями, ползунами и хомутами, при этом, иглы установлены в ползунах, которые расположены с возможностью перемещения на упруго-эластичных ремнях, одни концы которых связаны с хомутами, установленными с возможностью перемещения на циркулярном кольце, а другие выполнены с отверстиями, сопрягаемыми с выступами дуги, кроме того, циркулярное кольцо и дуга выполнены регулируемыми по размеру, а циркулярное кольцо выполнено с застежками для фиксации на подбородке. От прототипа заявляемое устройство отличается: 1) наличием основания в виде циркулярного кольца, соединенного с дугой, расположенной во фронтальной плоскости и выполненной с выступами; 2) наличием упругоэластичных ремней; 3) наличием ползунов с пакетами игл на ремнях; 4) наличием хомутов, установленных на циркулярном кольце с возможностью перемещения, с которыми связаны концы упруго-эластичных ремней; 5) циркулярное кольцо и дуга выполнены регулируемыми по длине; 6) циркулярное кольцо выполнено с застежками для закрепления на подбородке. Эти отличительные признаки обеспечивают доступ воздействующих игл к биологически активным зонам скальпа в любом направлении и вместе с признаками 2 и 6 обеспечивают надежное прижатие воздействующи х игл к биоактивным зонам скальпа и поэтому являются существенными. В своей совокупности указанные существенные отличительные признаки обеспечивают достижение поставленной задачи и получение полезного эффекта. Проведенный существенный сравнительный анализ существенных признаков заявляемого устройства и прототипа подтверждает то, что заявляемое медико-техническое решение удовлетворяет требованиям новизны и полезности. На фиг.1 изображено устройство, вид сбоку; на фиг.2 - то же, вид сверху (условно показаны только 2 ремня); на фиг.3 - вид ползуна в разрезе по стрелке А - А на фиг.2; на фиг.4 - вид ползуна сверху по стрелке Б на фиг.3; на фиг.5 - вид ползуна сбоку по стрелке В фиг.4; на фиг.6 - вид крепления сбоку (разрез по Г - Г на фиг.1). Заявляемое устройство содержит выполненное из эластичного материала циркулярное кольцо 1, дугу 2, связанную с циркулярным кольцом, упругоэластичные ремни 3, ползуны 4, выступ 5, выполненный на дуге 2, и глы 6, выступ 7 на циркулярном кольце, отверстия 8 на циркулярном кольце, хомуты 9, установленные с возможностью перемещения на циркулярном кольце, выступ 10 и отверстие 11 на дуге 2, выступы 12 на хомута х 9, отверстия 13, выполненные в упр уго-эластичных ремнях и сопрягаемые с выступами 5 и 7 дуги и циркулярного кольца. В крышке 14 ползуна 4 выполнено резьбовое отверстие (не указано) под винт 15, которое прижимает планку 16 к эластичному ремню 3, расположенному между планкой и. головками (не указаны) игл 6, установленных в отверстиях (не указаны) ползуна 4. Выступ 7 на конце 17 циркулярного кольца и отверстия 8 на конце 18 этого же кольца обеспечивают подгонку устройства под размер головы пациента. Выступ 12 хомутов и отверстия 13 упругоэластичных ремней обеспечивают регулировку натяжения упруго-эластичных ремней и, следовательно, величину давления игл б на скальп (не показан). Застежки 19, выполненные на циркулярном кольце, обеспечивают надежное закрепление кольца на скальпе. Застежки 19 снабжены тесемками 20. Устройство работает следующим образом. Циркулярное кольцо 1 и дугу 2 настраивают на размер головы пациента. Выступ 7 конца,17 устанавливают в отверстие 8 конца 18 циркулярного кольца 1. Выступ 10 устанавливают в отверстие 11 дуги 2. Используя застежки 19с помощью тесемок 20 надежно фиксируют устройство на голове пациента. Определив зоны, необходимые для раздражения, устанавливают над ними ползуны 4 с иглами 6, перемещая хомуты 9 по циркулярному кольцу 1 и ползуны 4 вдоль упруго-эластичных ремней 3. которые крепятся на выступах 5 и 7 дуги и циркулярного кольца. Ориентируясь на субъективные ощущения пациента, регулируют степень раздражения иглами зон скальпа за счет натяжения или ослабления упруго-эластичных ремней путем установки отверстия 13 в эластичных ремнях 3 на выступах 12. Установив на скальпе ползуны 4, закрепляют их п утем прижатия винтом 15 (вмонтированным в крышку 14) планки 16 к упруго-эластичному ремню 3. Возможно применение медных насадок на циркулярном кольце. Таким образом стальной пучок игл на ползуне 4 и медные насадки создают эффект гальванотерапии. Положительный эффект обеспечивают путем умеренного контактного раздражения иглами кожи скальпа без внедрения игл в кожу. Высокая эффективность лечения, достигаемая за счет использования заявляемого устройства, обеспечивается следующим: 1. Одномоментным воздействием на биологически активные зоны и их дозированным раздражением; 2. Отсутствием избыточных болевых ощущений, кровотечений, а также инфицирования раздражаемых тканей. 3. Наличие медных насадок на циркулярном кольце создает эффект гальванотерапии.
