Пристрій для рефлексотерапії

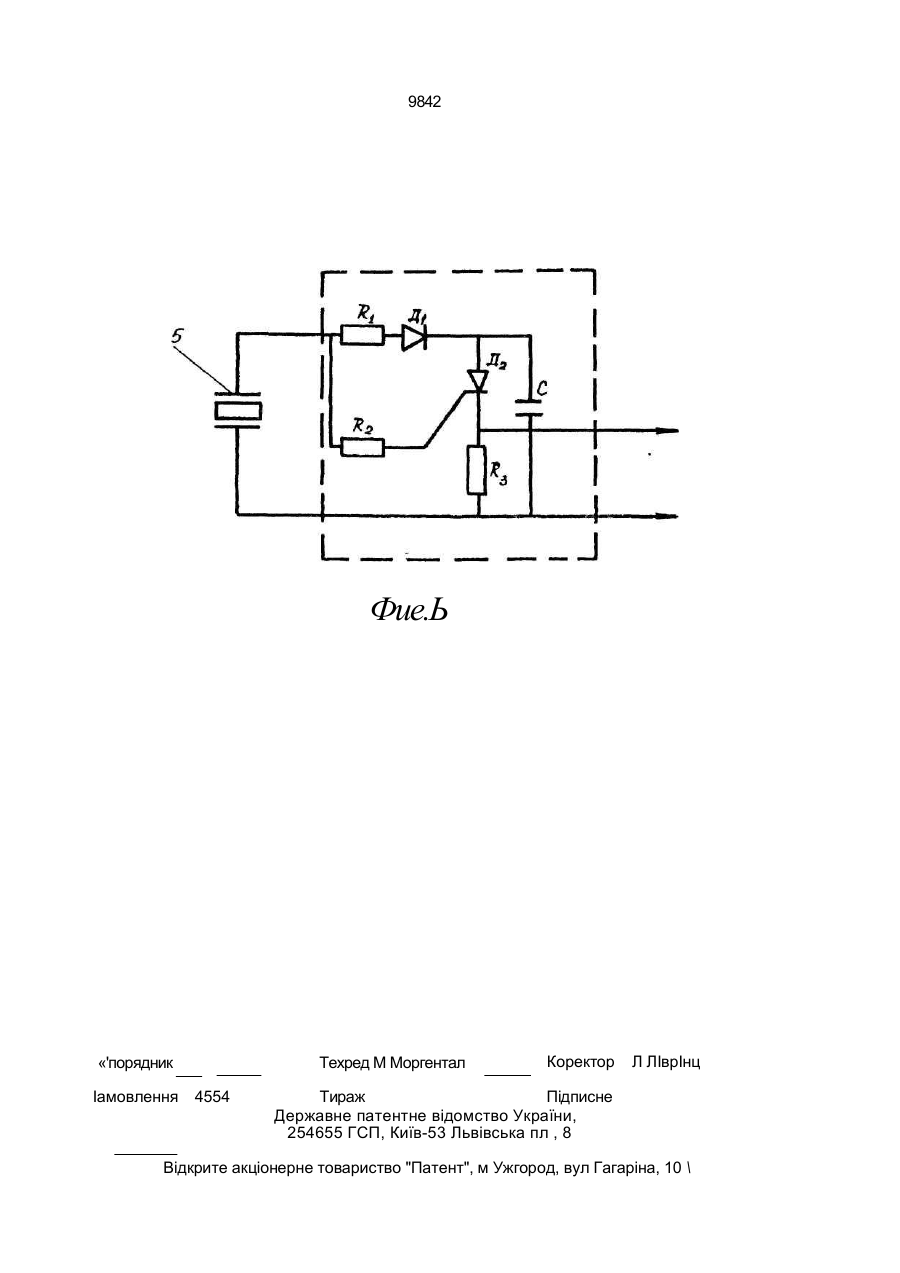

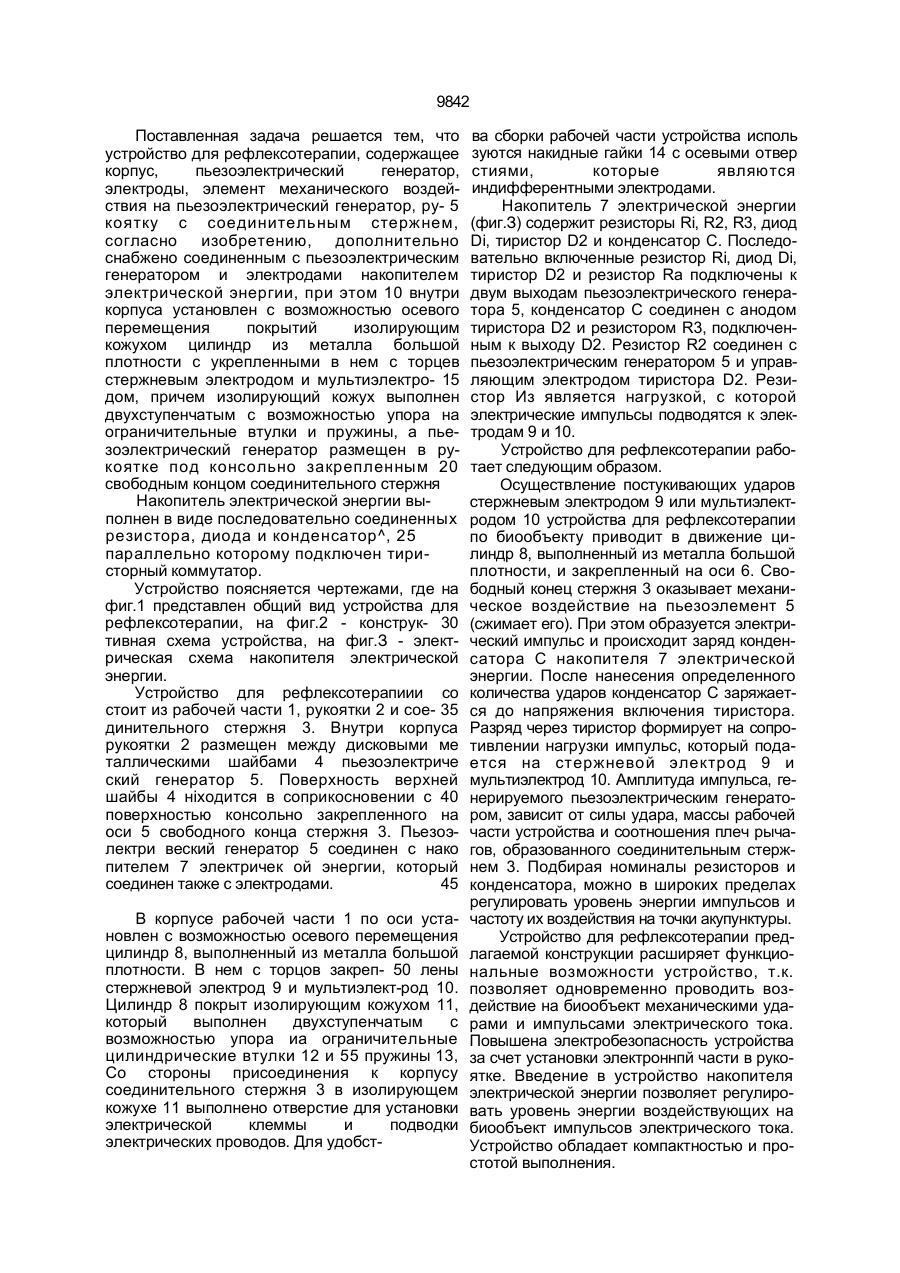

1. Устройство для рефлексотерапии, со держащее корпус, пьезоэлектрический ге нератор, электроды, элемент механического воздействия на пьезоэлектрический генера тор, рукоятку с соединительным стержнем, о т л и ч а ю щ е е с я тем, что оно дополнительно снабжено соединенным с пьезоэлектрическим генератором и электродами накопителем электрической энергии, при этом внутри корпуса установлен с возможностью осевого перемещения покрытый изолирующим кожухом цилиндр из металла большой плотности с укрепленными в нем с торцов стержневым электродом и мультиэлектродом, причем изолирующий кожух выполнен двухступенчатым с возможностью упора на ограничительные втулки и пружины, а пьезоэлектрический генератор размещен в рукоятке под консольно закрепленным свободным концом соединительного стержня. 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что накопитель электрической энергии выполнен в виде последовательно соединенных резистора, диода и конденсатора, параллельно которому подключен тиристорный коммутатор. Изобретение относится к медицинской технике и может быть использовано для лечебного воздействия на биологически активные точки и рефлексогенные зоны тела человека. Наиболее близким по технической сущности к заявляемому является генератор электрических импульсов, используемый в медицине. Устройство содержит полый корпус, в котором размещен пьезоэлектрический элемент, приводимый в действие упорной ручкой (педалью). В распределительной головке, установленной на корпусе, расположены электроды, электрически связанные с пьезоэлектрическим элементом. Недостатком этого устройства является сложность конструкции и невозможность одновременно с воздействием электрическими импульсами осуществлять действие механическими ударами на точки акупунктуры. Задачей изобретения является возможность одновременного воздействия мехэническими ударами и импульсами электрического тока и повышение электробезопасности. С > 00 О 9842 Поставленная задача решается тем, что устройство для рефлексотерапии, содержащее корпус, пьезоэлектрический генератор, электроды, элемент механического воздействия на пьезоэлектрический генератор, ру- 5 коятку с соединительным стержнем, согласно изобретению, дополнительно снабжено соединенным с пьезоэлектрическим генератором и электродами накопителем электрической энергии, при этом 10 внутри корпуса установлен с возможностью осевого перемещения покрытий изолирующим кожухом цилиндр из металла большой плотности с укрепленными в нем с торцев стержневым электродом и мультиэлектро- 15 дом, причем изолирующий кожух выполнен двухступенчатым с возможностью упора на ограничительные втулки и пружины, а пьезоэлектрический генератор размещен в рукоятке под консольно закрепленным 20 свободным концом соединительного стержня Накопитель электрической энергии выполнен в виде последовательно соединенных резистора, диода и конденсатор^, 25 параллельно которому подключен тиристорный коммутатор. Устройство поясняется чертежами, где на фиг.1 представлен общий вид устройства для рефлексотерапии, на фиг.2 - конструк- 30 тивная схема устройства, на фиг.З - электрическая схема накопителя электрической энергии. Устройство для рефлексотерапиии со стоит из рабочей части 1, рукоятки 2 и сое- 35 динительного стержня 3. Внутри корпуса рукоятки 2 размещен между дисковыми ме таллическими шайбами 4 пьезоэлектриче ский генератор 5. Поверхность верхней шайбы 4 ніходится в соприкосновении с 40 поверхностью консольно закрепленного на оси 5 свободного конца стержня 3. Пьезоэлектри веский генератор 5 соединен с нако пителем 7 электричек ой энергии, который соединен также с электродами. 45 В корпусе рабочей части 1 по оси установлен с возможностью осевого перемещения цилиндр 8, выполненный из металла большой плотности. В нем с торцов закреп- 50 лены стержневой электрод 9 и мультиэлект-род 10. Цилиндр 8 покрыт изолирующим кожухом 11, который выполнен двухступенчатым с возможностью упора иа ограничительные цилиндрические втулки 12 и 55 пружины 13, Со стороны присоединения к корпусу соединительного стержня 3 в изолирующем кожухе 11 выполнено отверстие для установки электрической клеммы и подводки электрических проводов. Для удобст ва сборки рабочей части устройства исполь зуются накидные гайки 14 с осевыми отвер стиями, которые являются индифферентными электродами. Накопитель 7 электрической энергии (фиг.З) содержит резисторы Ri, R2, R3, диод Di, тиристор D2 и конденсатор С. Последовательно включенные резисторRi, диод Di, тиристор D2 и резистор Ra подключены к двум выходам пьезоэлектрического генератора 5, конденсатор С соединен с анодом тиристора D2 и резистором R3, подключенным к выходу D2. Резистор R2 соединен с пьезоэлектрическим генератором 5 и управляющим электродом тиристора D2. Резистор Из является нагрузкой, с которой электрические импульсы подводятся к электродам 9 и 10. Устройство для рефлексотерапии работает следующим образом. Осуществление постукивающих ударов стержневым электродом 9 или мультиэлектродом 10 устройства для рефлексотерапии по биообъекту приводит в движение цилиндр 8, выполненный из металла большой плотности, и закрепленный на оси 6. Свободный конец стержня 3 оказывает механическое воздействие на пьезоэлемент 5 (сжимает его). При этом образуется электрический импульс и происходит заряд конденсатора С накопителя 7 электрической энергии. После нанесения определенного количества ударов конденсатор С заряжается до напряжения включения тиристора. Разряд через тиристор формирует на сопротивлении нагрузки импульс, который подается на стержневой электрод 9 и мультиэлектрод 10. Амплитуда импульса, генерируемого пьезоэлектрическим генератором, зависит от силы удара, массы рабочей части устройства и соотношения плеч рычагов, образованного соединительным стержнем 3. Подбирая номиналы резисторов и конденсатора, можно в широких пределах регулировать уровень энергии импульсов и частоту их воздействия на точки акупунктуры. Устройство для рефлексотерапии предлагаемой конструкции расширяет функциональные возможности устройство, т.к. позволяет одновременно проводить воздействие на биообъект механическими ударами и импульсами электрического тока. Повышена электробезопасность устройства за счет установки электроннпй части в рукоятке. Введение в устройство накопителя электрической энергии позволяет регулировать уровень энергии воздействующих на биообъект импульсов электрического тока. Устройство обладает компактностью и простотой выполнения. 9842 Фие.Ь «'порядник Іамовлення 4554 Техред М Моргентал Коректор Л ЛІврІнц Тираж Підписне Державне патентне відомство України, 254655 ГСП, Київ-53 Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 10 \
