Ущільнювальне кільце

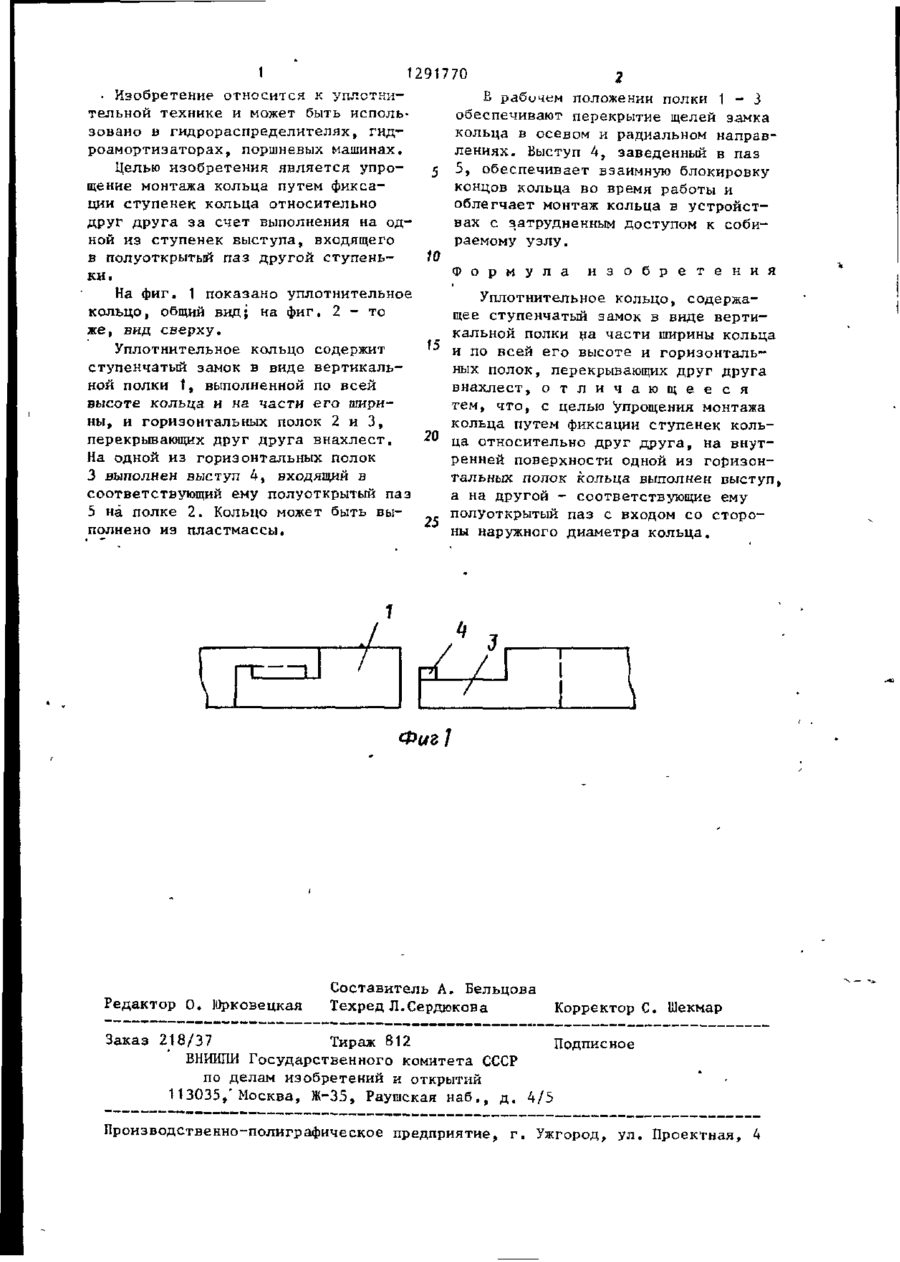

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК 1291770 А1 (51) 4 F T6 J 9/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3813501/30-08 (22) 20.11.84 (46) 23.02.87. Бюл. № 7 (71) Харьковский тракторный завод им. С.Орджоникидзе (72) "Ю.А.Губин, В.И.Клепач, С.А.Лузан и Г.Е.Огий (53) 62-762(088.8) (56) Патент ФРГ № 1055307, кл. 47 f 22/70, опублик. 1959. • (54) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (5 7 ) Изобретение относится к уплотнительной технике и может быть использовано для герметизации поршней и валов машин и механизмов. Целью изобретения является упрощение мон тажа кольца путем фиксации ступенек кольца относительно друг друга. Замок уплотнительного кольца выполнен в виде вертикальной полки 1 по всей высоте кольца и на части его ширины и горизонтальных полок 2 и 3, перекрывающих друг друга внахлест. На полке 3 выполнен выступ 4, входящий в соответствующий ему полуоткрытый паз 5 на полке 2. Полки 1, 2 и 3 обеспечивают перекрытие щелей замка кольца в осевом и радиаль ном направлениях. Выступ 4, заведенный в паз 5, обеспечивает взаимную блокировку концов кольца во время работы и облегчает его монтаж в труднодоступных местах. 2 ил. Фиг! 1 291770 2 Изобретение относится к уплотни— В рабичем положении полки 1 - 3 тельной технике и может быть испольобеспечивают перекрытие щелей замка зовано в гидрораспределителях, гидкольца в осевом и радиальном направроамортизаторах, поршневых машинах. лениях. Выступ 4, заведенный в паз Целью изобретения является упро5 5, обеспечивает взаимную блокировку щение монтажа кольца путем фиксаконцов кольца во время работы и ции ступенек кольца относительно облегчает монтаж кольца в устройстДРУГ друга за счет выполнения на одвах с затрудненным доступом к собиной из ступенек выступа, входящего раемому узлу. в полуоткрытьЕЙ паз другой ступень10 Ф о р м у л а и з о б р е т е н и я ки. На фиг. 1 показано уплотнительное Уплотнительное кольцо, содержакольцо, общий вид; на фиг. 2 - то щее ступенчатый замок в виде вертиже, вид сверху. кальной полки на части ширины кольца Уплотнительное кольцо содержит и по всей его высоте и горизонтальступенчатый замок в виде вертикальных полок, перекрывающих друг друга ной полки 1, выполненной по всей внахлест, о т л и ч а ю щ е е с я высоте кольца и на части его ширитем, что, с целью Упрощения монтажа ны, и горизонтальных полок 2 и 3, кольца путем фиксации ступенек коль20 ца относительно друг друга, на внутперекрывающих друг друга внахлест. На одной из горизонтальных полок ренней поверхности одной из горизон3 выполнен выступ 4, входящий в тальных полок кольца выполнен выступ, соответствующий ему полуоткрытый паз а на другой - соответствующие ему 5 на полке 2. Кольцо может быть выполуоткрытый паз с входом со сторо25 ны наружного диаметра кольца. полнено из пластмассы. 7 Фиг 1 Редактор О. Мрковецкая Составитель А, Бельцова Техред Л. Сердюкова Корректоре. Шекмар Заказ 218/37 Тираж 812 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,'Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
