Спосіб магнітної сепарації

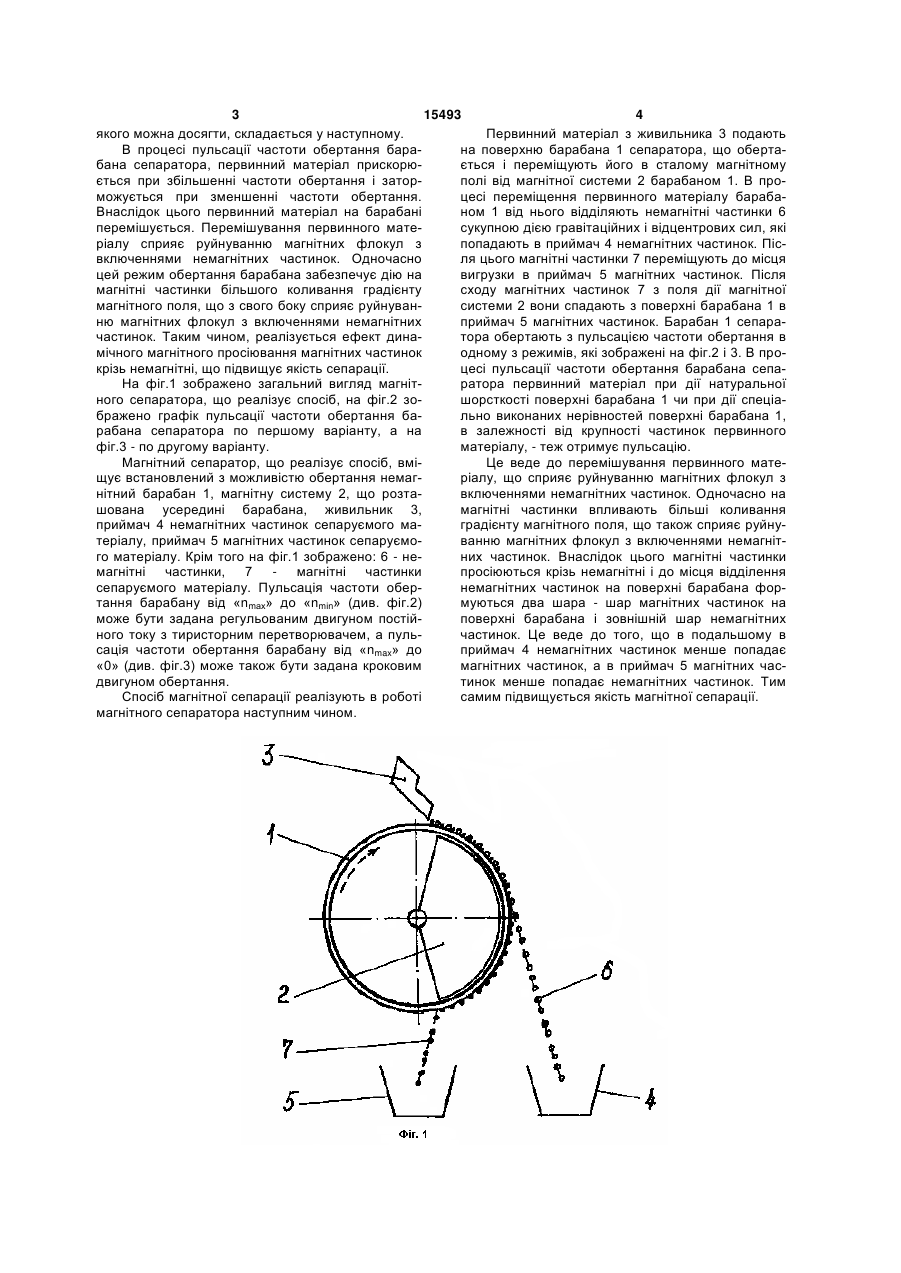

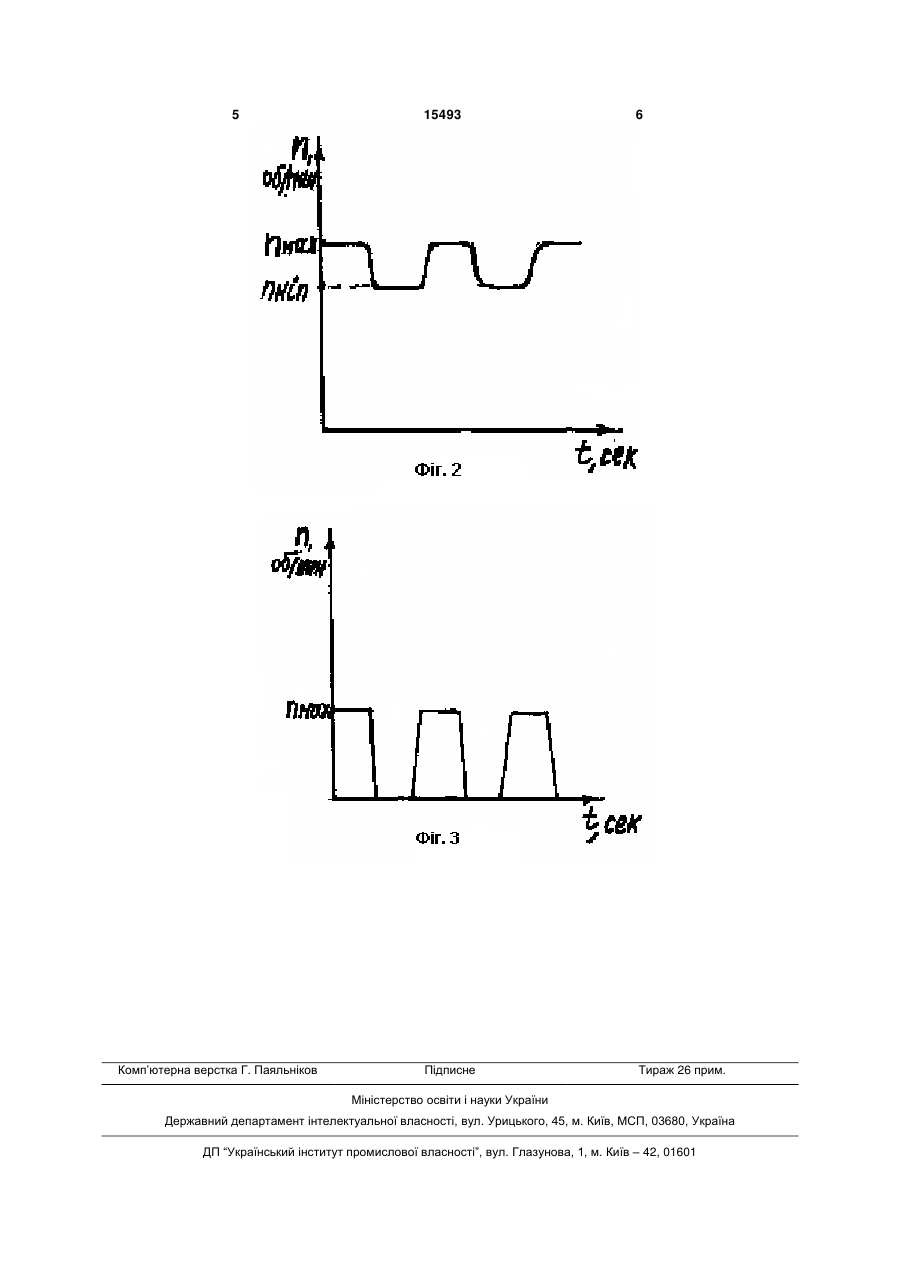

Спосіб магнітної сепарації, який включає подачу первинного матеріалу на поверхню обертового барабана сепаратора, переміщення первинного матеріалу в сталому магнітному полі обертовим барабаном, відділення немагнітних частинок сукупною дією гравітаційних і відцентрових сил з наступним переміщенням магнітних частинок барабаном до місця вивантаження, який відрізняється тим, що барабан сепаратора обертають з пульсацією частоти обертання. UA (21) u200510211 (22) 31.10.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Мостика Юрій Сергійович, Шутов Юрійович, Сосєдка Вілій Лукич, Мостика Юрійович (73) Мостика Юрій Сергійович, Шутов Юрійович, Сосєдка Вілій Лукич, Мостика Юрійович 2 (19) 1 3 15493 4 якого можна досягти, складається у наступному. Первинний матеріал з живильника 3 подають В процесі пульсації частоти обертання барана поверхню барабана 1 сепаратора, що обертабана сепаратора, первинний матеріал прискорюється і переміщують його в сталому магнітному ється при збільшенні частоти обертання і заторполі від магнітної системи 2 барабаном 1. В проможується при зменшенні частоти обертання. цесі переміщення первинного матеріалу барабаВнаслідок цього первинний матеріал на барабані ном 1 від нього відділяють немагнітні частинки 6 перемішується. Перемішування первинного матесукупною дією гравітаційних і відцентрових сил, які ріалу сприяє руйнуванню магнітних флокул з попадають в приймач 4 немагнітних частинок. Пісвключеннями немагнітних частинок. Одночасно ля цього магнітні частинки 7 переміщують до місця цей режим обертання барабана забезпечує дію на вигрузки в приймач 5 магнітних частинок. Після магнітні частинки більшого коливання градієнту сходу магнітних частинок 7 з поля дії магнітної магнітного поля, що з свого боку сприяє руйнувансистеми 2 вони спадають з поверхні барабана 1 в ню магнітних флокул з включеннями немагнітних приймач 5 магнітних частинок. Барабан 1 сепарачастинок. Таким чином, реалізується ефект динатора обертають з пульсацією частоти обертання в мічного магнітного просіювання магнітних частинок одному з режимів, які зображені на фіг.2 і 3. В прокрізь немагнітні, що підвищує якість сепарації. цесі пульсації частоти обертання барабана сепаНа фіг.1 зображено загальний вигляд магнітратора первинний матеріал при дії натуральної ного сепаратора, що реалізує спосіб, на фіг.2 зошорсткості поверхні барабана 1 чи при дії спеціабражено графік пульсації частоти обертання бально виконаних нерівностей поверхні барабана 1, рабана сепаратора по першому варіанту, а на в залежності від крупності частинок первинного фіг.3 - по другому варіанту. матеріалу, - теж отримує пульсацію. Магнітний сепаратор, що реалізує спосіб, вміЦе веде до перемішування первинного матещує встановлений з можливістю обертання немагріалу, що сприяє руйнуванню магнітних флокул з нітний барабан 1, магнітну систему 2, що розтавключеннями немагнітних частинок. Одночасно на шована усередині барабана, живильник 3, магнітні частинки впливають більші коливання приймач 4 немагнітних частинок сепаруємого маградієнту магнітного поля, що також сприяє руйнутеріалу, приймач 5 магнітних частинок сепаруємованню магнітних флокул з включеннями немагнітго матеріалу. Крім того на фіг.1 зображено: 6 - нених частинок. Внаслідок цього магнітні частинки магнітні частинки, 7 - магнітні частинки просіюються крізь немагнітні і до місця відділення сепаруємого матеріалу. Пульсація частоти обернемагнітних частинок на поверхні барабана фортання барабану від «nmах» до «nmіn» (див. фіг.2) муються два шара - шар магнітних частинок на може бути задана регульованим двигуном постійповерхні барабана і зовнішній шар немагнітних ного току з тиристорним перетворювачем, а пульчастинок. Це веде до того, що в подальшому в сація частоти обертання барабану від «nmax» до приймач 4 немагнітних частинок менше попадає «0» (див. фіг.3) може також бути задана кроковим магнітних частинок, а в приймач 5 магнітних часдвигуном обертання. тинок менше попадає немагнітних частинок. Тим Спосіб магнітної сепарації реалізують в роботі самим підвищується якість магнітної сепарації. магнітного сепаратора наступним чином. 5 Комп’ютерна верстка Г. Паяльніков 15493 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
