Верстат для виготовлення опуклих днищ
Номер патенту: 15494
Опубліковано: 17.07.2006
Автори: Середа Віктор Григорович, Удовенко Віталій Кирилович, Середа Олексій Вікторович, Маковецький Олександр Вікторович
Формула / Реферат
Верстат для виготовлення опуклих днищ, що містить станину зі змонтованою на ній привідною планшайбою і з закріпленою на останній оправкою, оснащеною профілем, що відповідає формі виробу, і траверсу з закріпленим на ній у підшипниковому вузлі деформуючим роликом, який відрізняється тим, що вісь деформуючого ролика, твірна якого відповідає твірній оправки, установлена під кутом α до осі останньої, а траверса змонтована одним кінцем на опорі за допомогою ексцентрикової осі, а іншим кінцем з'єднана з привідним гідроциліндром, причому ексцентрикова вісь жорстко з'єднана з важелем, зв'язаним з додатковим гідроциліндром, а по осі деформуючого ролика виконана конічна порожнина з кутом конусності, рівним 2α.
Текст

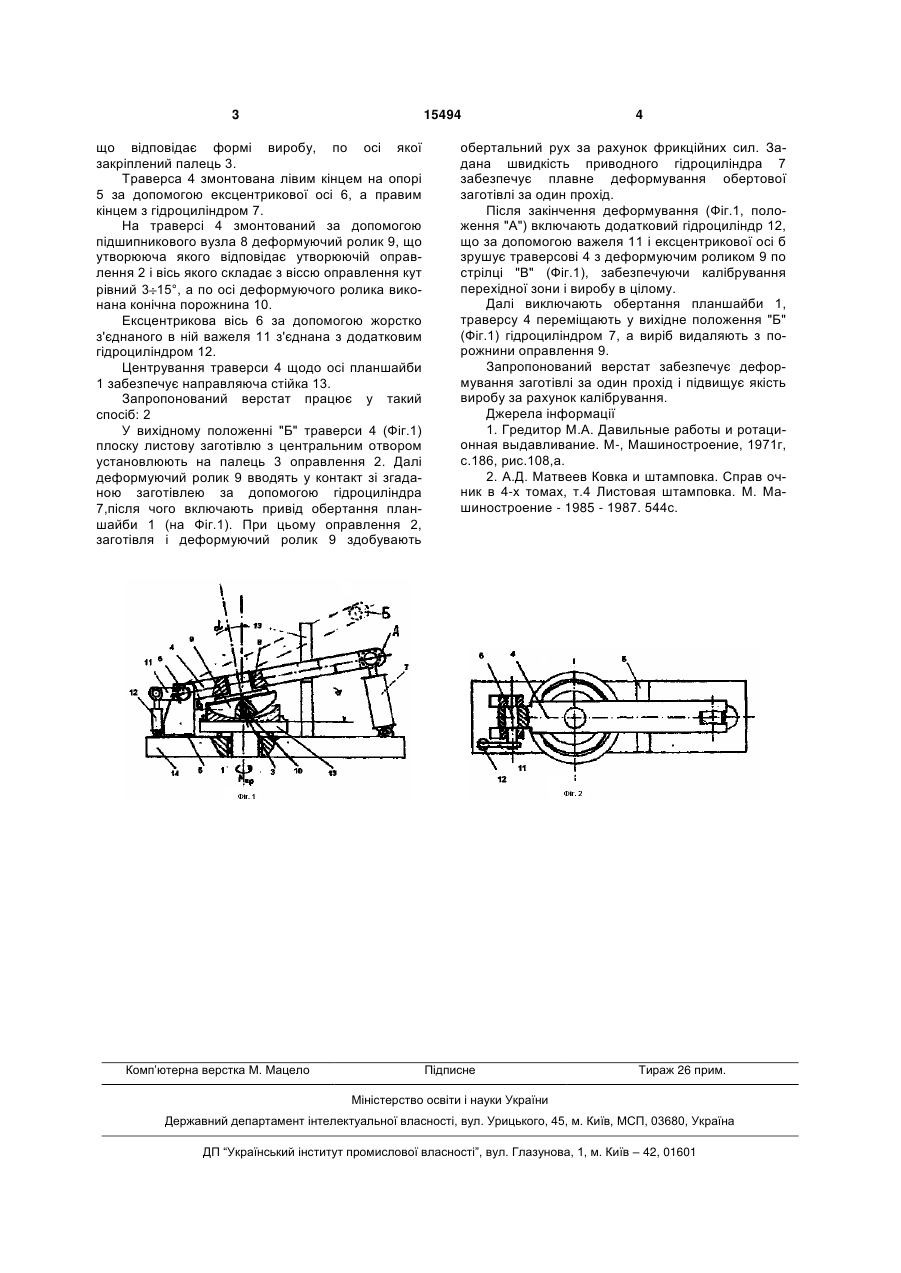

Верстат для виготовлення опуклих днищ, що містить станину зі змонтованою на ній привідною планшайбою і з закріпленою на останній оправкою, оснащеною профілем, що відповідає формі 3 15494 що відповідає формі виробу, по осі якої закріплений палець 3. Траверса 4 змонтована лівим кінцем на опорі 5 за допомогою ексцентрикової осі 6, а правим кінцем з гідроциліндром 7. На траверсі 4 змонтований за допомогою підшипникового вузла 8 деформуючий ролик 9, що утворююча якого відповідає утворюючій оправлення 2 і вісь якого складає з віссю оправлення кут рівний 3 15°, а по осі деформуючого ролика виконана конічна порожнина 10. Ексцентрикова вісь 6 за допомогою жорстко з'єднаного в ній важеля 11 з'єднана з додатковим гідроциліндром 12. Центрування траверси 4 щодо осі планшайби 1 забезпечує направляюча стійка 13. Запропонований верстат працює у такий спосіб: 2 У вихідному положенні "Б" траверси 4 (Фіг.1) плоску листову заготівлю з центральним отвором установлюють на палець 3 оправлення 2. Далі деформуючий ролик 9 вводять у контакт зі згаданою заготівлею за допомогою гідроциліндра 7,після чого включають привід обертання планшайби 1 (на Фіг.1). При цьому оправлення 2, заготівля і деформуючий ролик 9 здобувають Комп’ютерна верстка М. Мацело 4 обертальний рух за рахунок фрикційних сил. Задана швидкість приводного гідроциліндра 7 забезпечує плавне деформування обертової заготівлі за один прохід. Після закінчення деформування (Фіг.1, положення "А") включають додатковий гідроциліндр 12, що за допомогою важеля 11 і ексцентрикової осі б зрушує траверсові 4 з деформуючим роликом 9 по стрілці "В" (Фіг.1), забезпечуючи калібрування перехідної зони і виробу в цілому. Далі виключають обертання планшайби 1, траверсу 4 переміщають у вихідне положення "Б" (Фіг.1) гідроциліндром 7, а виріб видаляють з порожнини оправлення 9. Запропонований верстат забезпечує деформування заготівлі за один прохід і підвищує якість виробу за рахунок калібрування. Джерела інформації 1. Гредитор М.А. Давильные работы и ротационная выдавливание. М-, Машиностроение, 1971г, с.186, рис.108,а. 2. А.Д. Матвеев Ковка и штамповка. Справ очник в 4-х томах, т.4 Листовая штамповка. М. Машиностроение - 1985 - 1987. 544с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine tool for production of convex bottoms
Автори англійськоюUdovenko Vitalii Kyrylovych, Makovetskyi Oleksandr Viktorovych, Sereda Viktor Hryhorovych
Назва патенту російськоюСтанок для изготовления выпуклых днищ
Автори російськоюУдовенко Виталий Кириллович, Маковецкий Александр Викторович, Середа Виктор Григорьевич
МПК / Мітки
МПК: B23B 3/00
Мітки: виготовлення, верстат, днищ, опуклих
